明緯ELG-100 系列是 70~100W恒流 + 恒壓雙模式LED 驅動器，輸入電壓覆蓋100~360VAC，輸出額定電壓分 24/36/42/48/54V 五款，具備IP65/IP67高防護等級，內置主動式 PFC功能，轉換效率最高達91%，支持電位器調節、三合一調光、DALI 控制、智能定時調光等多種功能，防護含過流 / 短路 / 過壓 / 過溫保護，壽命超50000 小時、5 年保固，適配 LED 街道 / 建筑 / 天井 / 泛光燈等戶內戶外照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品基礎定位

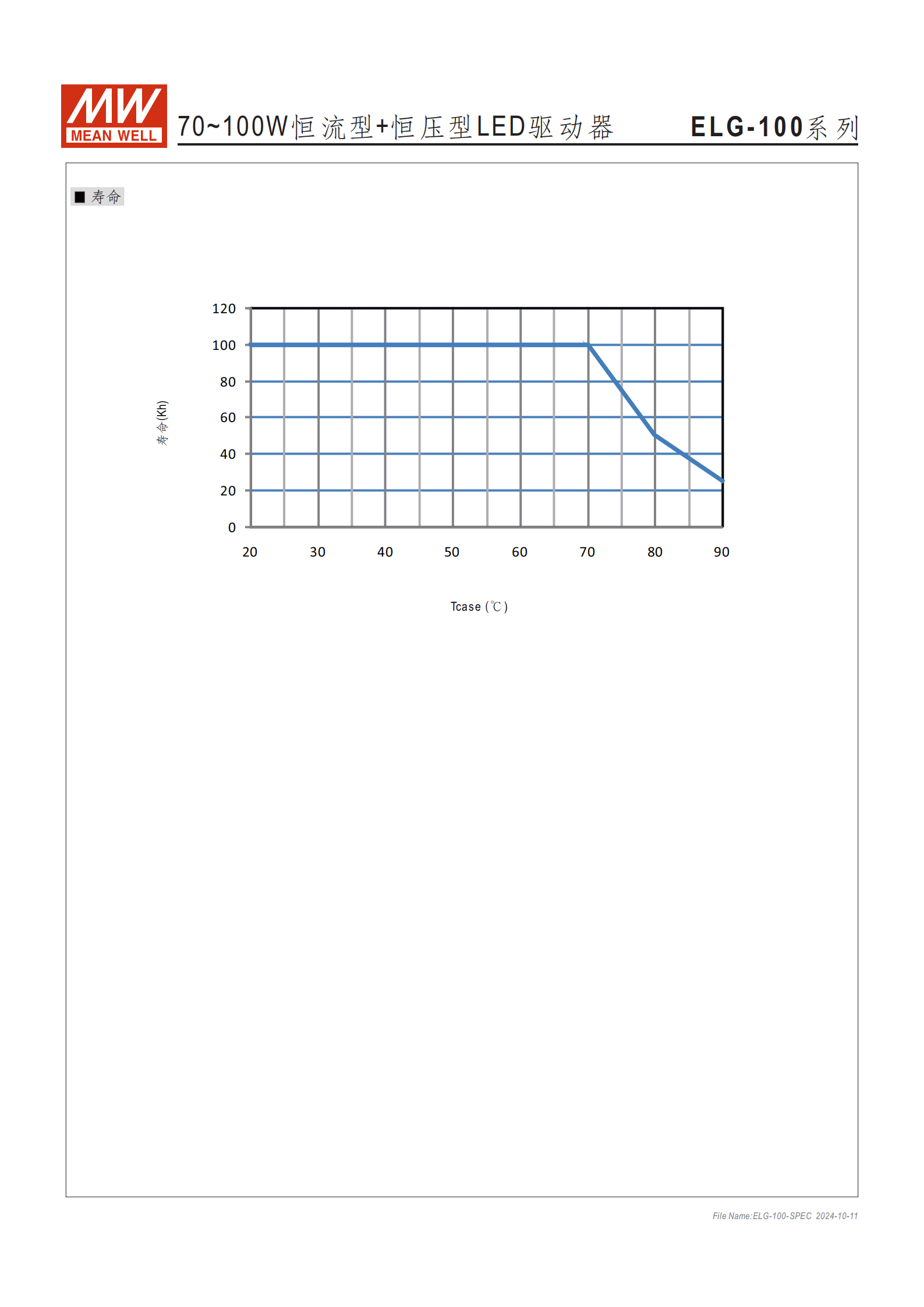

明緯ELG-100 系列為70~100W 恒流 + 恒壓雙模式LED 交流變直流驅動器，是工業級 LED 照明專用供電產品，金屬外殼接地設計，無風扇自然風冷，適配戶內 / 戶外全場景安裝，還可用于Class I, Division 2 類危險地點的照明燈具，提供5 年保固，外殼溫度 Tc 低于 80℃時工作壽命 **>50000 小時 **。
二、核心特性與關鍵指標
供電與能效：輸入電壓100~360VAC、頻率47~63Hz，內置主動式 PFC功能；滿載功率因數 PF≧0.97/115VAC、PF≧0.95/230VAC、PF≧0.92/277VAC，總諧波失真 THD<20%（不同電壓負載閾值不同）；轉換效率最高達91%，空載 / 待機功耗均 **<0.5W**，符合節能要求。
防護等級：依型號分IP67/IP65，防塵防水，滿足戶外惡劣環境使用。
工作環境：機殼工作溫度 **-40℃~+90℃**，儲存溫度 - 40~+80℃，工作濕度 20~95% RH（無冷凝）；耐振動 10~500Hz、5G，X/Y/Z 軸各 72 分鐘。
物理規格：統一尺寸1996335.5mm（LWH），單臺重量0.85kg，包裝為 16pcs/14.2kg/0.72CUFT；金屬外殼需安全接地，確保 EMC 和使用安全。
三、型號體系與核心參數
該系列按輸出額定電壓分 5 款基礎型號，按功能 / IP 等級分 7 類配置，基礎電氣參數如下表：

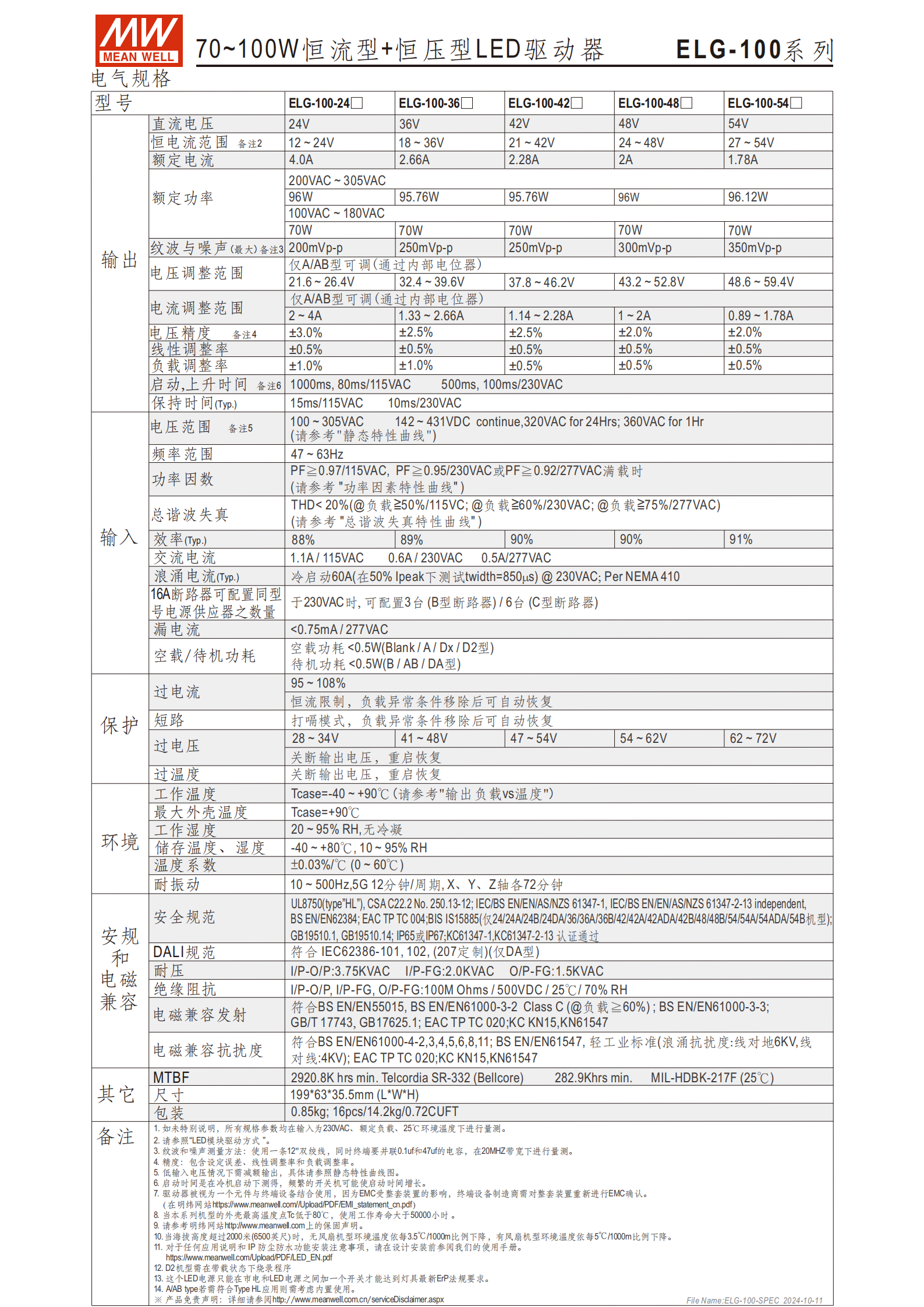

| 基礎型號 | 輸出直流電壓 | 額定電流 | 200~305VAC 額定功率 | 100~180VAC 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍（A/AB 型） | 電流調整范圍（A/AB 型） |
|---|---|---|---|---|---|---|---|
| ELG-100-24 | 24V（12~24V） | 4.0A | 96W | 70W | 350mVp-p | 21.6~26.4V | 2~4A |
| ELG-100-36 | 36V（18~36V） | 2.66A | 95.76W | 70W | 250mVp-p | 32.4~39.6V | 1.33~2.66A |
| ELG-100-42 | 42V（21~42V） | 2.28A | 95.76W | 70W | 250mVp-p | 37.8~46.2V | 1.14~2.28A |
| ELG-100-48 | 48V（24~48V） | 2.0A | 96W | 70W | 300mVp-p | 43.2~52.8V | 1~2A |
| ELG-100-54 | 54V（27~54V） | 1.78A | 96.12W | 70W | 200mVp-p | 48.6~59.4V | 0.89~1.78A |
功能與 IP 等級配置分類：
| 型號后綴 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| Blank | IP67 | 恒流 / 恒壓參數固定 | 標準品 |
| A | IP65 | 內置電位器調節輸出參數 | 標準品 |
| B | IP67 | 三合一調光（dim-to-off） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| DA | IP67 | DALI 控制技術 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| D2 | IP67 | 智能定時調光 + 參數調整 | 標準品 |
四、調光功能詳解
該系列支持多種調光方式，不同型號適配不同調光功能，均為專業級調光設計，最小調光比例約8%（0~8% 精度不定義），0V/0 歐 / 0% 占空比可實現 0% 輸出電流：
三合一調光（B/AB 型）：支持 0~10Vdc 直流電壓、100Hz~3KHz 的 10V PWM 信號、外接電阻三種調光方式，調光端口輸出電流典型值 100μA，嚴禁將 DIM - 與 Vo - 連接。
DALI 調光（DA 型）：初級側 DALI 界面，符合IEC62386-101/102規范，支持 16 組和 64 個地址，開機固定 8% 輸出電流，通過 DA+/DA - 接入 DALI 信號實現調光。

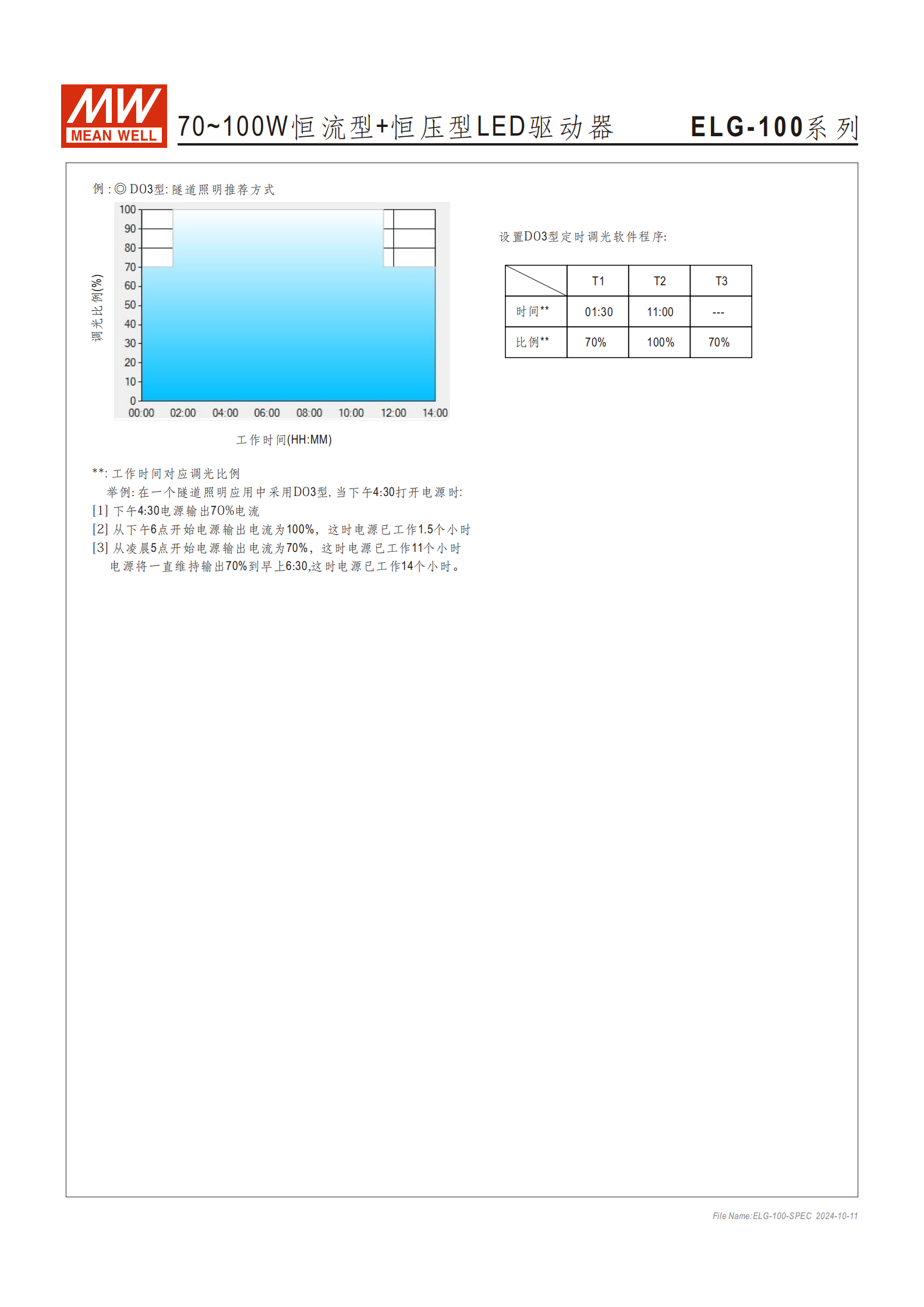

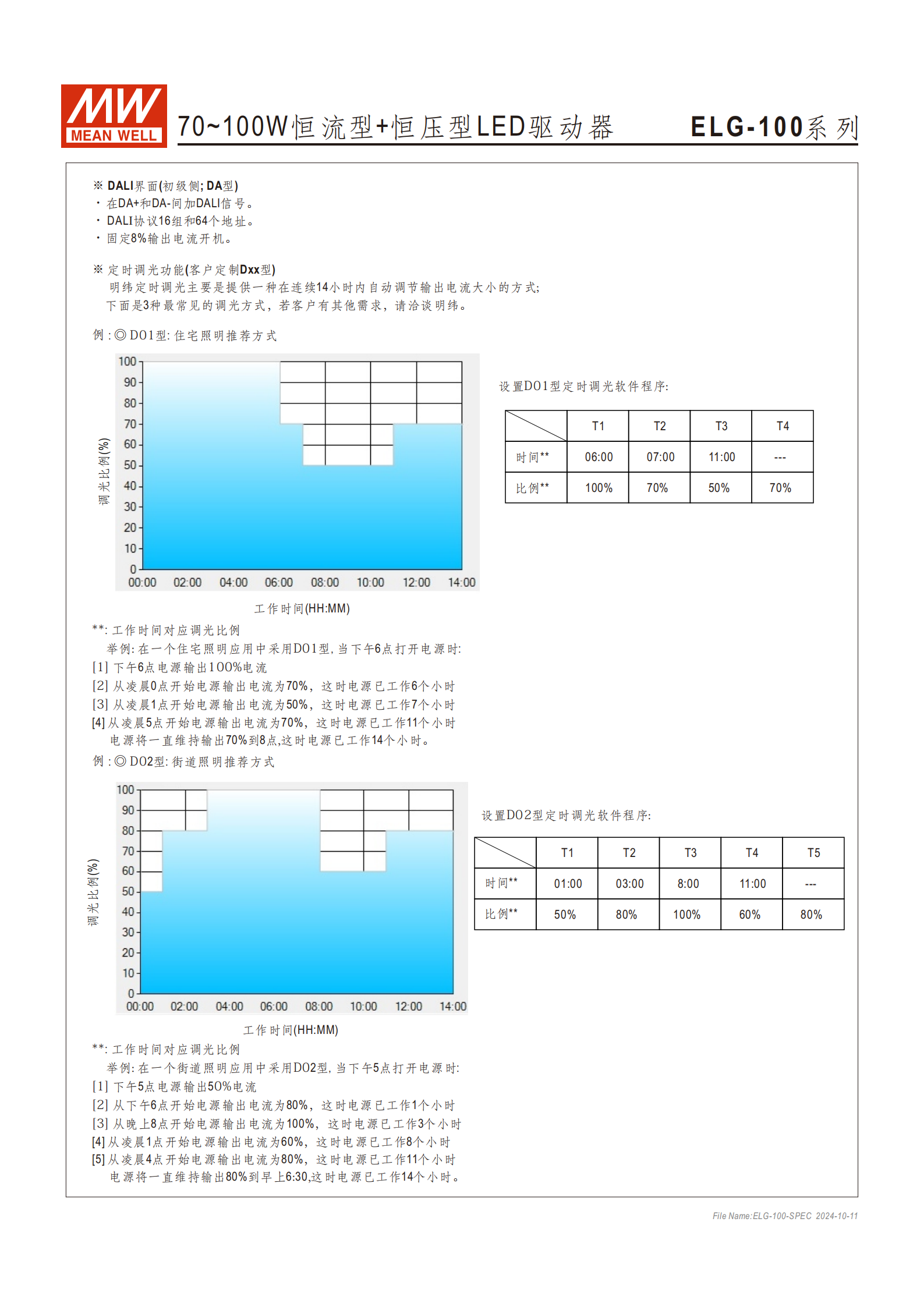

智能定時調光（Dx/D2 型）：14 小時內自動調節輸出電流，明緯提供住宅 / 街道 / 隧道3 種經典調光模式，也可按客戶需求定制，D2 機型需帶載燒錄程序。
五、保護功能與安規認證
四重保護機制，均為故障移除后自恢復設計：
過電流：恒流限制，自動恢復；
短路：打嗝模式，自動恢復；
過電壓：關斷輸出電壓，重啟恢復；
過溫度：關斷輸出電壓，重啟恢復，過溫保護對應機殼溫度 - 40~+90℃。
安規與電磁兼容：通過 UL8750、CSA C22.2、IEC61347、GB19510 等國內外權威認證；電磁兼容發射 / 抗擾度符合 BS EN/EN55015、GB/T 17743 等標準，浪涌抗擾度線對地 6KV、線對線 4KV；耐壓參數為 I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC，絕緣阻抗 100M Ohms/500VDC/25℃/70% RH。
六、驅動方式與應用場景

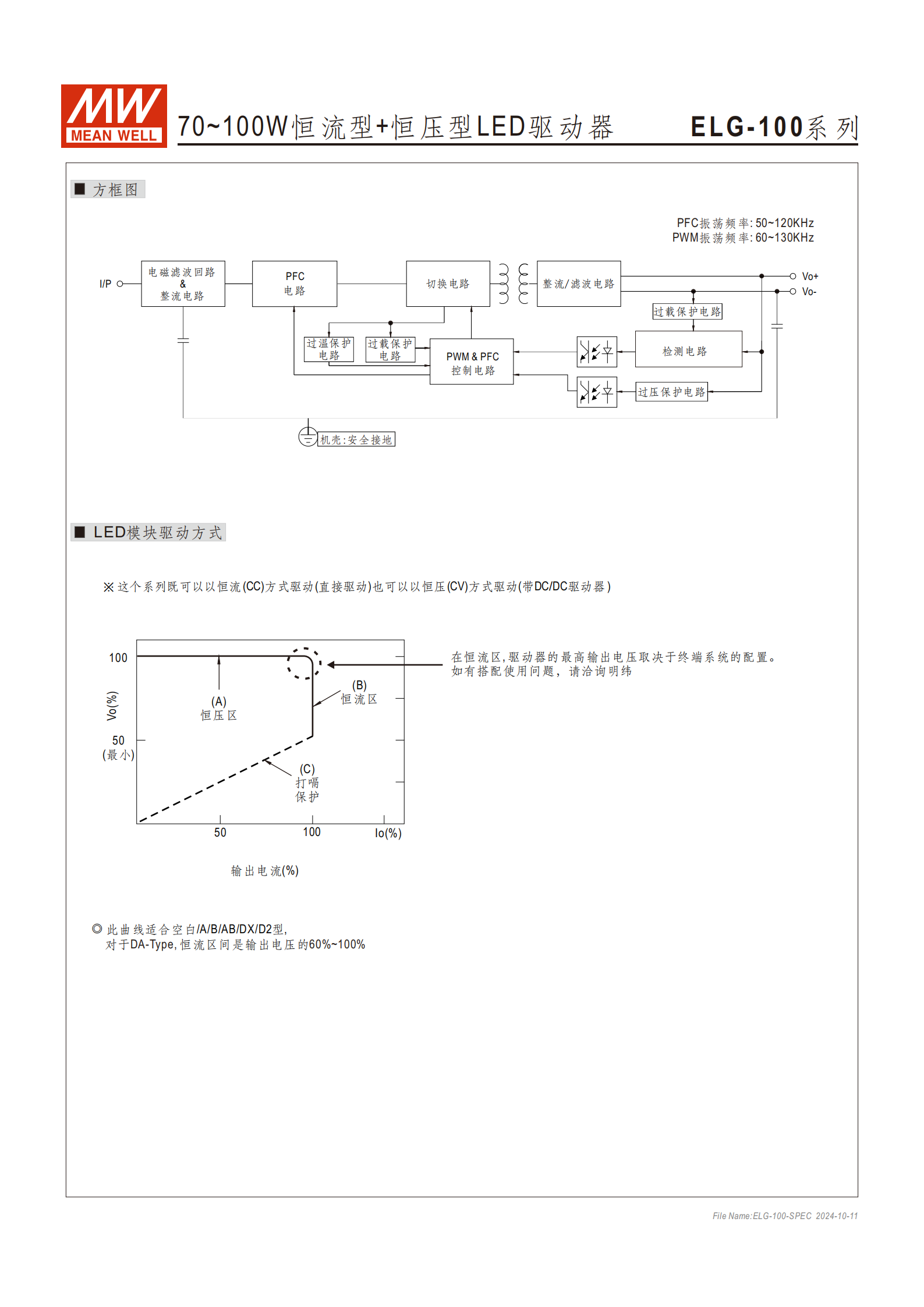

雙模式驅動：可直接以 ** 恒流（CC）方式驅動 LED 模塊，也可搭配 DC/DC 驅動器以恒壓（CV）** 方式驅動，恒流區最高輸出電壓由終端系統配置決定。
核心應用：LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈，以及 Class I, Division 2 類危險地點的照明燈具。
七、使用注意事項

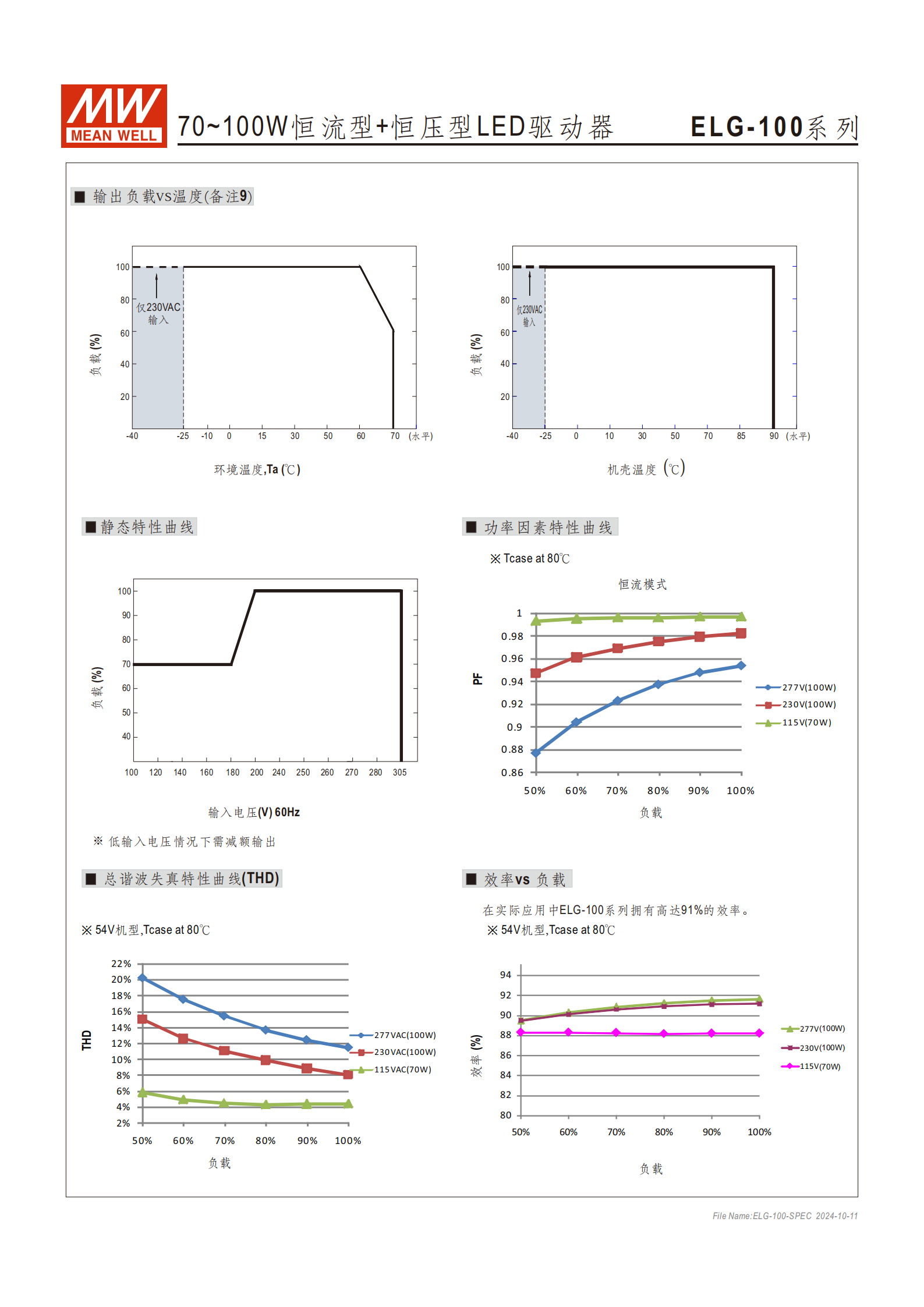

低輸入電壓（100~180VAC）時需減額輸出（僅 70W），具體參考靜態特性曲線；
海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降；
A/AB 型若需符合 Type HL 應用需內置使用；
市電與 LED 電源間需加開關，滿足最新 ErP 法規要求；
驅動器為元件級產品，終端設備制造商需對整套裝置重新做 EMC 確認。
關鍵問題
問題 1（產品選型）：ELG-100 系列按功能和防護可分哪些型號，不同場景該如何選型？
答案：按功能和 IP 等級分 Blank、A、B、AB、DA、Dx、D2 七類，Blank（IP67，參數固定）適合無需調光、戶外基礎照明；A（IP65）適合需現場微調參數、戶內 / 半戶外照明；B/AB（IP67/IP65）適合需靈活調光（電壓 / PWM / 電阻）的場景，AB 型兼具參數調節；DA（IP67）適合工業級 DALI 總線智能照明系統；Dx/D2（IP67）適合街道 / 隧道 / 住宅等需要 14 小時自動定時調光的場景，Dx 為客戶定制、D2 為標準品帶參數調整。
問題 2（技術應用）：ELG-100 系列的恒流 + 恒壓雙模式該如何正確使用，核心注意點是什么？
答案：恒流（CC）模式可直接驅動 LED 模塊，無需額外配件；恒壓（CV）模式需搭配 DC/DC 驅動器間接驅動 LED 模塊；核心注意點是恒流區的最高輸出電壓由終端系統配置決定，需根據 LED 模塊的額定參數匹配驅動器輸出，同時低輸入電壓（100~180VAC）時驅動器需減額輸出，避免過載。
問題 3（安裝與維護）：使用 ELG-100 系列時，在安裝、接地和環境適配方面有哪些關鍵要求？
答案：1. 安裝：戶內戶外均可，需參考明緯官方安裝手冊，外殼最大溫度不超過 90℃，海拔超 2000 米時環境溫度按 3.5℃/1000m 降額；2. 接地：金屬外殼必須安全接地，確保 EMC 符合要求和使用安全，3Y 型可選擇輸入線接地，具體聯系明緯；3. 環境適配：工作濕度 20~95% RH 無冷凝，儲存溫度 - 40~+80℃，戶外使用需匹配對應 IP 等級（IP67 更適配惡劣戶外、IP65 適配半戶外 / 戶內）；4. 額外要求：市電與驅動器間需加開關滿足 ErP 法規，A/AB 型 Type HL 應用需內置使用。
