ELG-150-C 系列 LED 驅動器全型號清單
一、按功能模式分類的核心型號
| 功能模式類型 | 核心型號標識 | 補充說明 |
|---|---|---|
| 空白型（基礎款） | ELG-150-C500、ELG-150-C700、ELG-150-C1050、ELG-150-C1400、ELG-150-C1750、ELG-150-C2100 | 后綴數字對應額定輸出電流（500mA~2100mA），2 線輸入，IP67 防護 |
| A 型（電位器可調） | ELG-150-C500A、ELG-150-C700A、ELG-150-C1050A、ELG-150-C1400A、ELG-150-C1750A、ELG-150-C2100A | 支持內建電位器調整恒流輸出，IP65 防護，2 線輸入 |
| B 型（三合一調光） | ELG-150-C500B、ELG-150-C700B、ELG-150-C1050B、ELG-150-C1400B、ELG-150-C1750B、ELG-150-C2100B | 支持 0~10Vdc、10V PWM、電阻調光，IP67 防護，2 線輸入 |
| AB 型（電位器 + 三合一調光） | ELG-150-C500AB、ELG-150-C700AB、ELG-150-C1050AB、ELG-150-C1400AB、ELG-150-C1750AB、ELG-150-C2100AB | 兼具電位器調整與三合一調光功能，IP65 防護，2 線輸入 |
| DA 型（DALI 控制） | ELG-150-C500DA、ELG-150-C700DA、ELG-150-C1050DA、ELG-150-C1400DA、ELG-150-C1750DA、ELG-150-C2100DA | 支持 DALI 協議（16 組、64 地址），IP67 防護，2 線輸入 |
| Dx 型（定制定時調光） | ELG-150-C500Dx、ELG-150-C700Dx、ELG-150-C1050Dx、ELG-150-C1400Dx、ELG-150-C1750Dx、ELG-150-C2100Dx | 按客戶需求定制定時調光邏輯，IP67 防護，2 線輸入（可選購） |
| D2 型（定時調光 + 調整） | ELG-150-C500D2、ELG-150-C700D2、ELG-150-C1050D2、ELG-150-C1400D2、ELG-150-C1750D2、ELG-150-C2100D2 | 兼具智能定時調光與輸出電流調整，IP67 防護，2 線輸入 |
二、3 線輸入型號（3Y 型）
基于上述功能模式，3 線輸入（含 PE 綠 / 黃線）的型號在原標識后添加 “3Y”，示例如下：
空白 3Y 型：ELG-150-C500-3Y、ELG-150-C700-3Y、…、ELG-150-C2100-3Y
A 型 3Y 型：ELG-150-C500A-3Y、ELG-150-C700A-3Y、…、ELG-150-C2100A-3Y
B 型 3Y 型：ELG-150-C500B-3Y、ELG-150-C700B-3Y、…、ELG-150-C2100B-3Y
其余功能模式（AB/DA/Dx/D2）3Y 型同理，均在原型號后添加 “-3Y” 標識
三、特殊標注型號
符合 BIS IS15885 (Part 2/Sec13) 標準的型號：ELG-150-C700A、ELG-150-C1050A、ELG-150-C700DA
針對高電流檔位（1400/1750/2100mA）的專項標注型號：ELG-150-C1400、ELG-150-C1750、ELG-150-C2100（含各功能子型號）
型號命名規則說明
基礎結構：ELG-150-C + 額定電流（500/700/1050/1400/1750/2100） + 功能模式（A/B/AB/DA/Dx/D2） + 輸入線型（-3Y，可選）
示例解析：ELG-150-C1050AB-3Y 表示 “150W 恒流 LED 驅動器，1050mA 額定輸出，AB 型功能（電位器 + 三合一調光），3 線輸入”
未標注輸入線型的型號默認均為 2 線輸入標準品
ELG-150-C 系列型號由 “系列名 + 額定功率 + 功能模式選項 + 額定輸出電流 + 輸入線型” 組成，核心編碼邏輯如下：
| 編碼部分 | 含義說明 | 可選參數 |
|---|---|---|
| 系列名 | 產品基礎系列 | ELG-150-C |
| 額定功率 | 功率規格范圍 | 105~150W（默認涵蓋，無需額外標注） |
| 功能模式選項 | 核心功能差異 | Blank（空白）、A、B、AB、DA、Dx、D2 |
| 額定輸出電流 | 輸出電流檔位 | 500mA、700mA、1050mA、1400mA、1750mA、2100mA（標注于型號后綴，如 ELG-150-C700） |
| 輸入線型 | 供電輸入方式 | Blank（2 線輸入，標準品）、3Y（3 線輸入，標準品） |
二、全型號核心參數對照表
| 型號類型 | IP 防護等級 | 核心功能 | 輸入線型 | 備注 |
|---|---|---|---|---|
| Blank（空白型） | IP67 | 恒流輸出值固定，無額外調光功能 | 2 線（標準） | 基礎款標準品，適配無需調光的簡單照明場景 |
| A 型 | IP65 | 恒流輸出值可通過內建電位器手動調整 | 2 線（標準） | 標準品，支持現場微調輸出電流，適配需要靈活匹配 LED 模組的場景 |
| B 型 | IP67 | 三合一調光功能（支持 0~10Vdc 電壓、10V PWM 信號、外接電阻三種調光方式） | 2 線（標準） | 標準品，適配需要多模式調光的商業照明、景觀照明場景 |
| AB 型 | IP65 | 內建電位器調整 + 三合一調光功能（0~10Vdc、10V PWM、電阻） | 2 線（標準） | 標準品，兼具電流微調與多模式調光，適配復雜照明需求 |
| DA 型 | IP67 | DALI 控制技術，支持 DALI 協議 16 組和 64 個地址 | 2 線（標準） | 標準品，適配需要集中智能控制的大型照明系統（如樓宇、場館） |
| Dx 型 | IP67 | 智能定時調光功能（按客戶需求定制調光邏輯） | 2 線（標準） | 可選購款，支持個性化定時調光方案，需提前與廠家溝通定制 |
| D2 型 | IP67 | 智能定時調光 + 輸出電流調整功能 | 2 線（標準） | 標準品，兼具定時自動化與手動微調，適配需要兼顧靈活與自動化的場景 |
| 3Y 型 | 同對應功能型號（如 3Y+A 則為 IP65） | 與所選功能模式一致（如 3Y+Blank 則恒流固定） | 3 線（含 PE 綠 / 黃線） | 標準品，針對需要 3 線接地供電的特殊安裝環境設計 |
三、型號選型關鍵說明
電流檔位匹配：型號后綴的電流值（如 C500、C2100）需與 LED 負載的額定電流匹配，避免過載或驅動不足（A/AB 型可在 1050~2100mA 區間微調，適配范圍更寬）。
防護等級適配：IP67 型號（Blank、B、DA、Dx、D2）適合戶外露天、潮濕環境（如街道照明、戶外泛光燈）；IP65 型號（A、AB）適合戶內或半戶外干燥環境（如洗墻燈、溫室照明）。
功能場景對應：
無調光需求：選 Blank 型，性價比最高；
手動微調需求：選 A 型，無需額外控制設備；
多模式調光需求：選 B/AB 型，適配電壓、PWM、電阻等多種控制方式；
智能集中控制：選 DA 型，支持 DALI 協議組網；
定時自動化需求：選 Dx（定制）或 D2 型（標準定時 + 調整）；
3 線供電環境：選 3Y 型，搭配對應功能模式（如 3Y+AB 型）

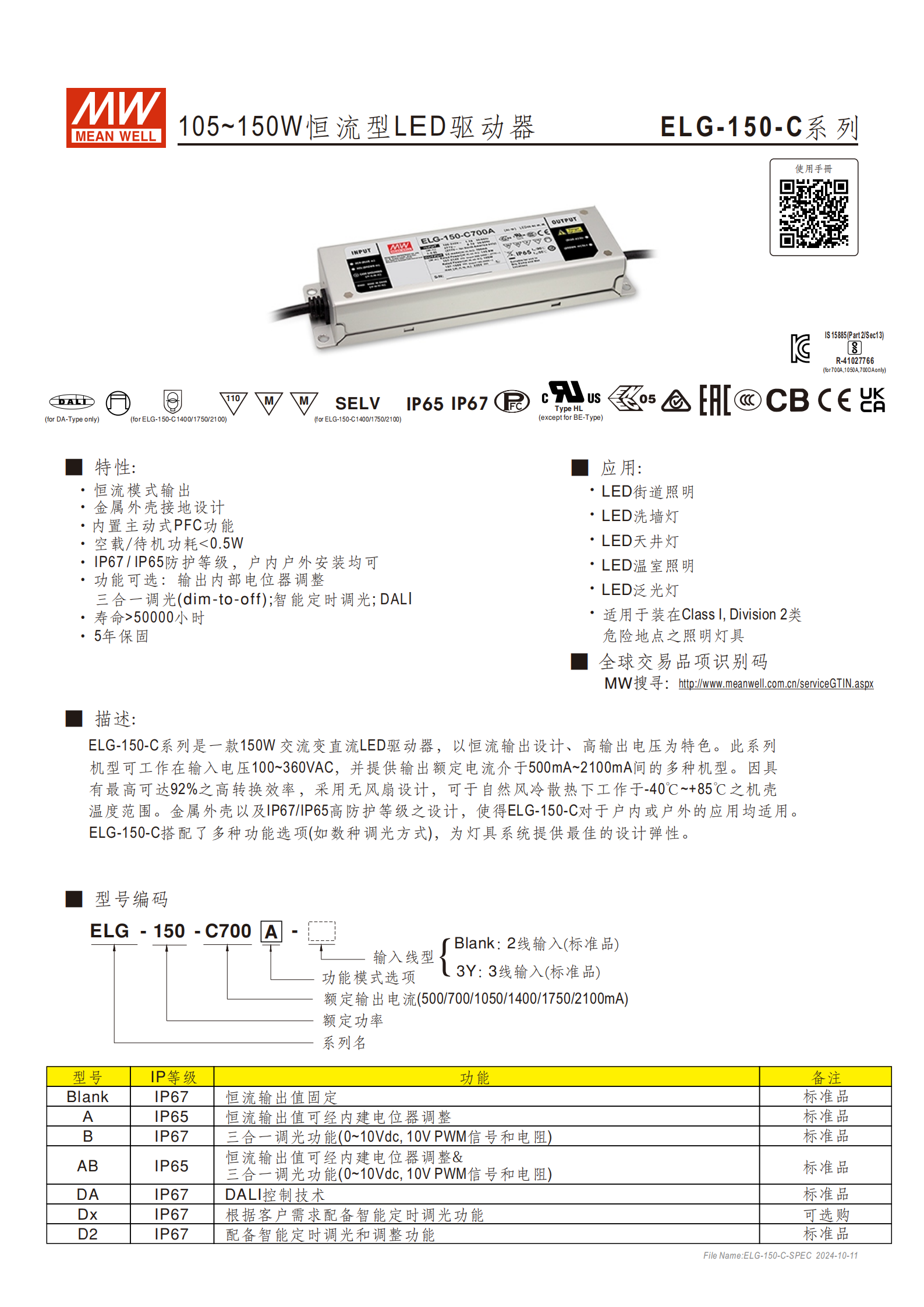

ELG-150-C 系列是功率范圍為105~150W的恒流型 LED 驅動器，輸入電壓支持100~360VAC，輸出額定電流涵蓋500mA~2100mA，轉換效率最高達92% ，具備IP65/IP67 防護等級和金屬外殼接地設計，可在 **-40℃~+85℃** 機殼溫度下自然風冷工作，壽命超50000 小時，提供空白 / A/B/AB/DA/Dx/D2 等多種型號，支持電位器調整、三合一調光、DALI 控制、智能定時調光等功能選項，適用于 LED 街道照明、洗墻燈、溫室照明等戶內戶外場景，符合多項國際安全與電磁兼容規范，享有5 年保固。
核心定位：105~150W 交流變直流恒流型 LED 驅動器，主打高兼容性、高防護性與多功能性，適用于多場景 LED 照明驅動
核心優勢：無風扇自然風冷設計，金屬外殼接地，IP65/IP67 高防護等級，寬電壓輸入范圍，多種調光與功能選項，符合國際安全規范
適用場景：
戶外：LED 街道照明、泛光燈、天井燈
戶內：LED 洗墻燈、溫室照明
特殊：Class I, Division 2 類危險地點照明燈具
二、型號編碼與分類
| 型號類型 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| Blank（空白） | IP67 | 恒流輸出值固定 | 標準品，2 線輸入（默認） |
| A 型 | IP65 | 恒流輸出值可經內建電位器調整 | 標準品 |
| B 型 | IP67 | 三合一調光（0~10Vdc、10V PWM、電阻） | 標準品 |
| AB 型 | IP65 | 內建電位器調整 + 三合一調光 | 標準品 |
| DA 型 | IP67 | DALI 控制技術 | 標準品，支持 16 組協議、64 個地址 |
| Dx 型 | IP67 | 智能定時調光功能 | 可選購，按客戶需求定制 |
| D2 型 | IP67 | 智能定時調光 + 調整功能 | 標準品 |
| 3Y 型 | - | 3 線輸入設計 | 標準品，含 PE（綠 / 黃）線 |

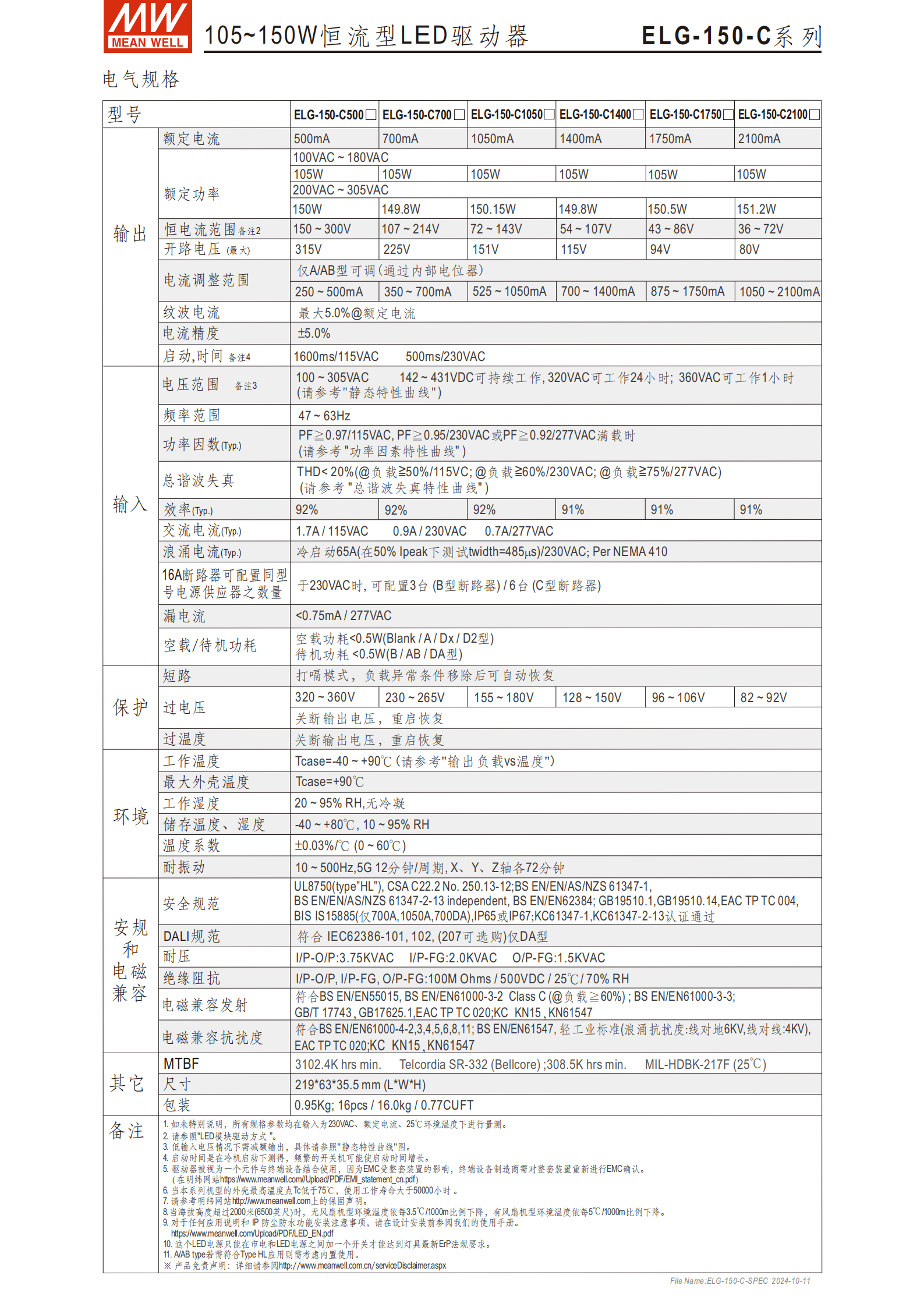

三、關鍵電氣與環境參數
輸入?yún)?shù)：
電壓范圍：100~360VAC
輸入線型：2 線（標準）、3 線（3Y 型）
漏電流：<0.75mA/277VAC
待機功耗：<0.5W（B/AB/DA 型）
輸出參數：
額定電流：500mA、700mA、1050mA、1400mA、1750mA、2100mA
恒流調整：僅 A/AB 型支持內部電位器調整（1050~2100mA 區間）
啟動時間：1600ms/115VAC、500ms/230VAC
最小調光比例：約 8%（0%<Iout<8% 時精度不定義）
環境與防護：
機殼工作溫度：-40℃~+85℃（參考輸出負載 vs 溫度曲線）
環境溫度：-40~+80℃，相對濕度 10~95% RH
防護等級：IP65（A/AB 型）、IP67（其余主流型號）
耐振動：符合相關安全規范要求
效率與壽命：
最高轉換效率：92%（500mA、Tcase 75℃條件下）

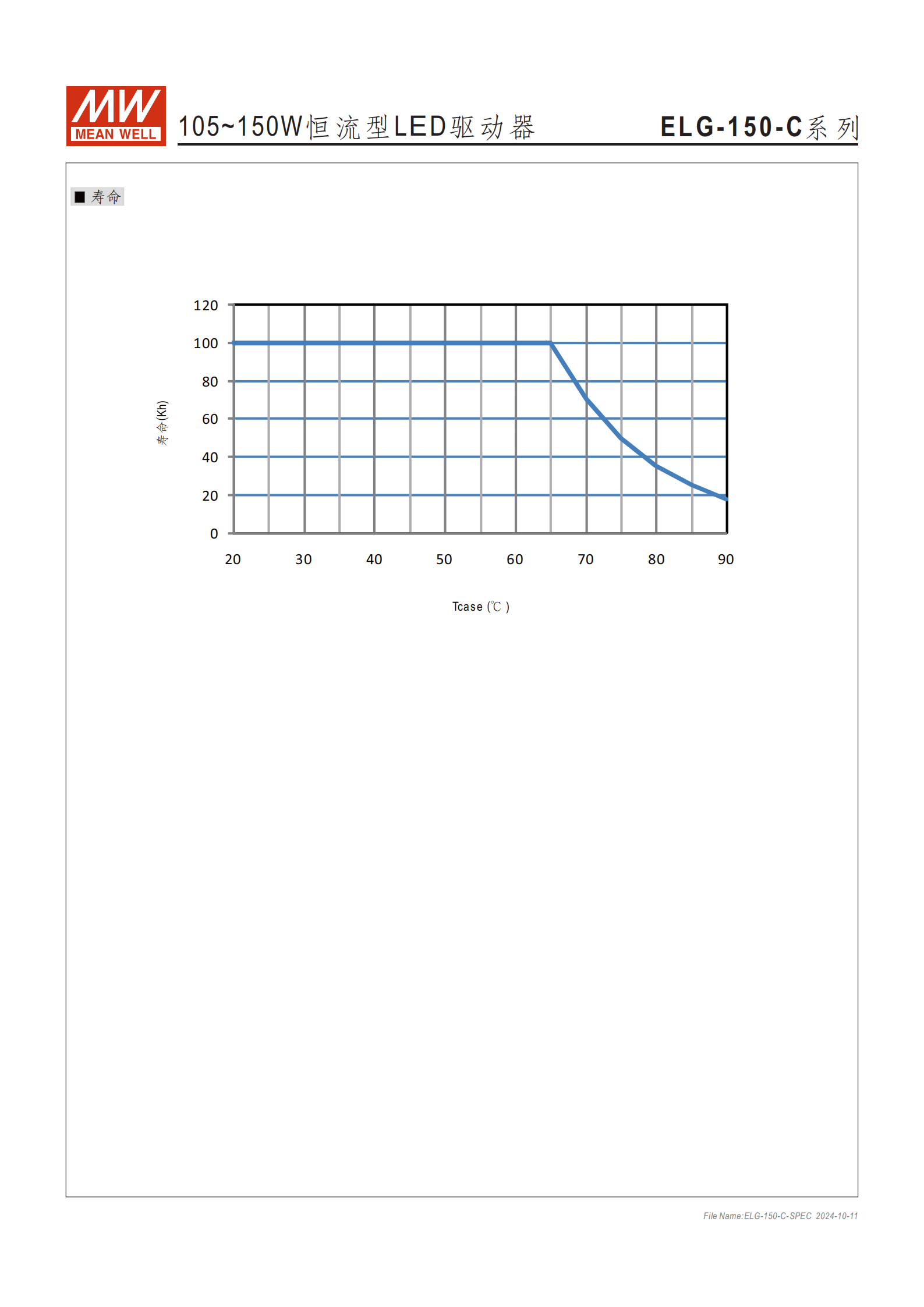

壽命參考：3102.4K hrs min（Telcordia SR-332）、308.5K hrs min（MIL-HDBK-217F，25℃）
四、功能特性
調光功能：

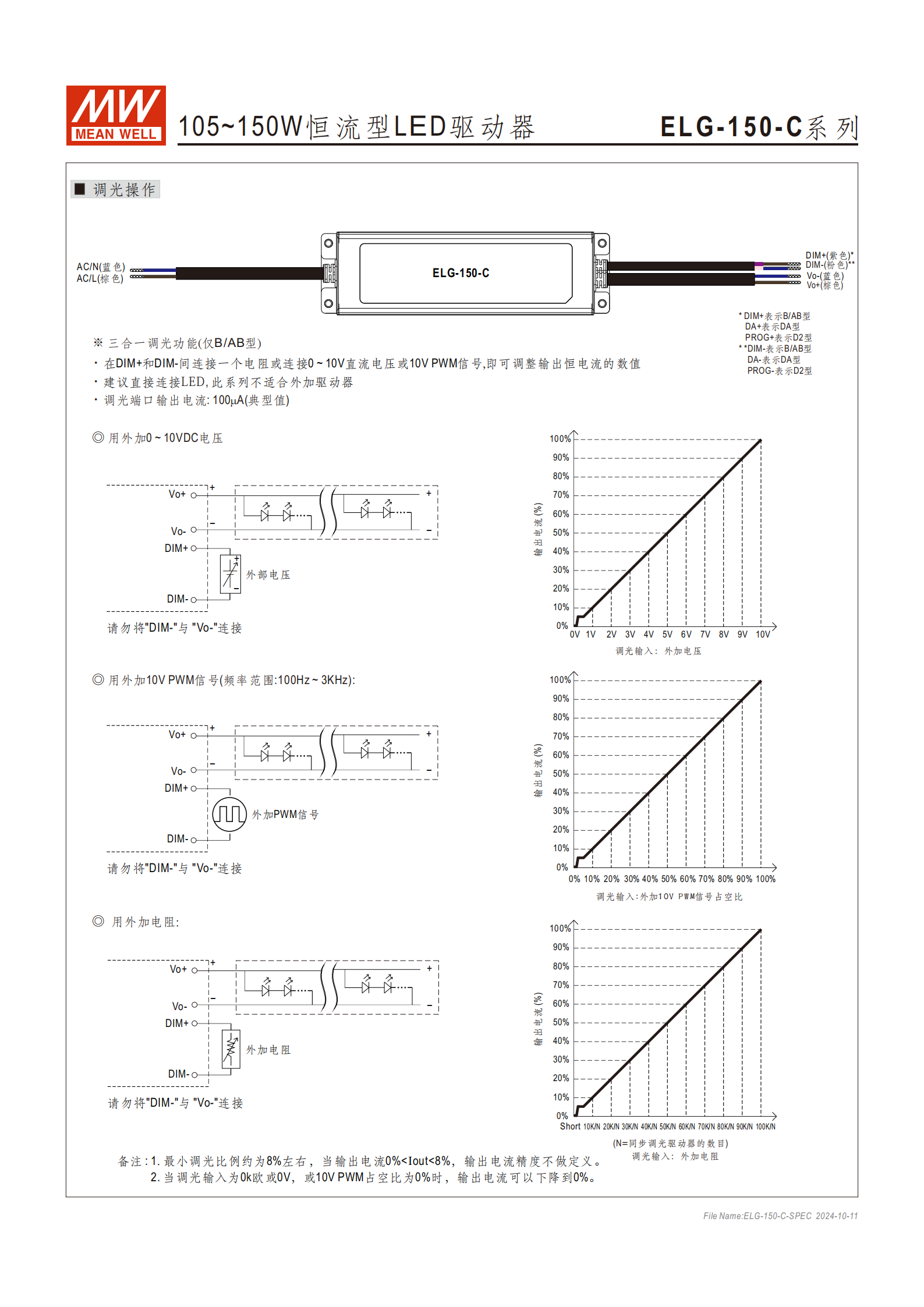

三合一調光（B/AB 型）：支持 0~10Vdc 電壓輸入、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式
DALI 調光（DA 型）：DA+、DA - 端口接入信號，固定 8% 輸出電流開機

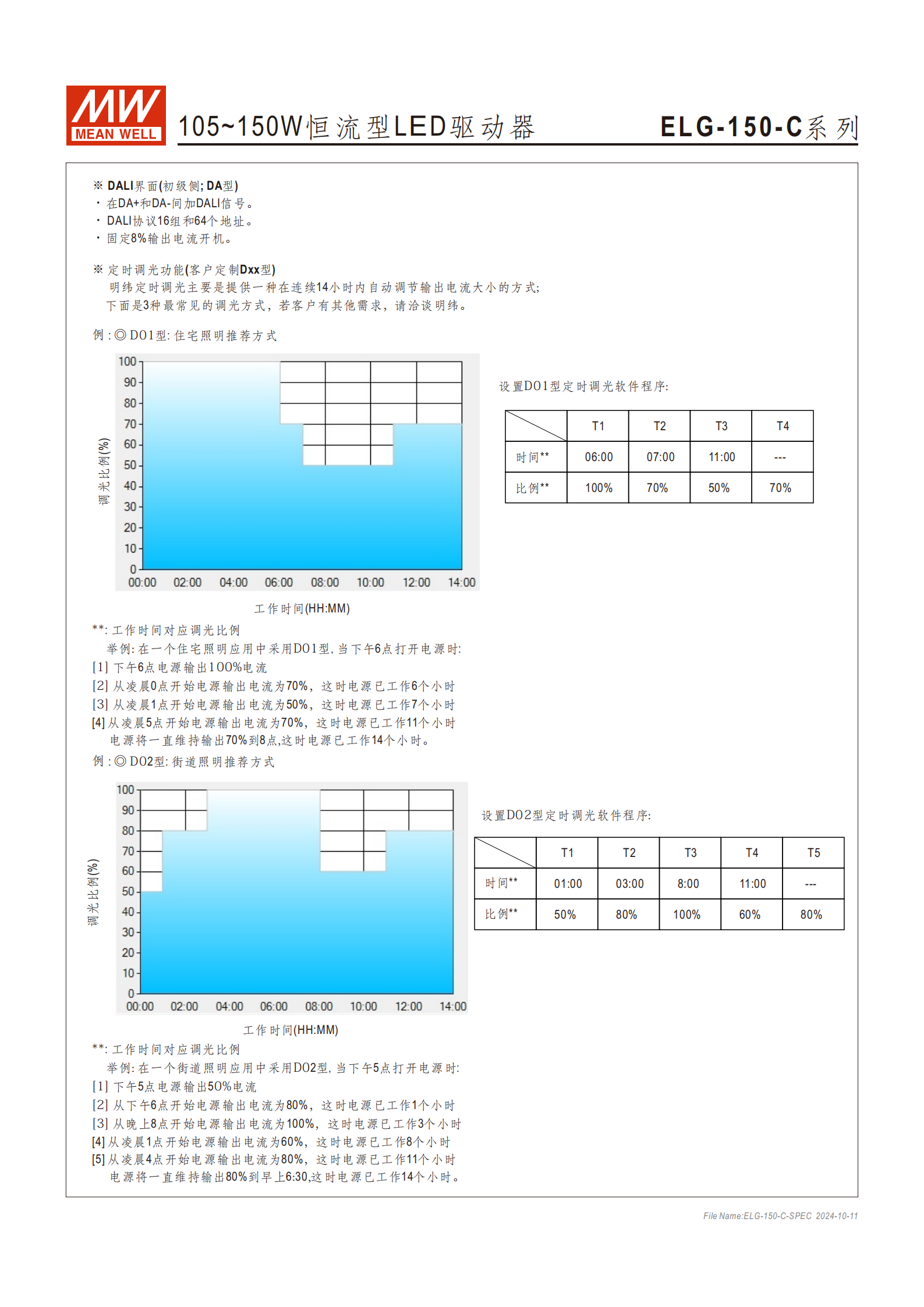

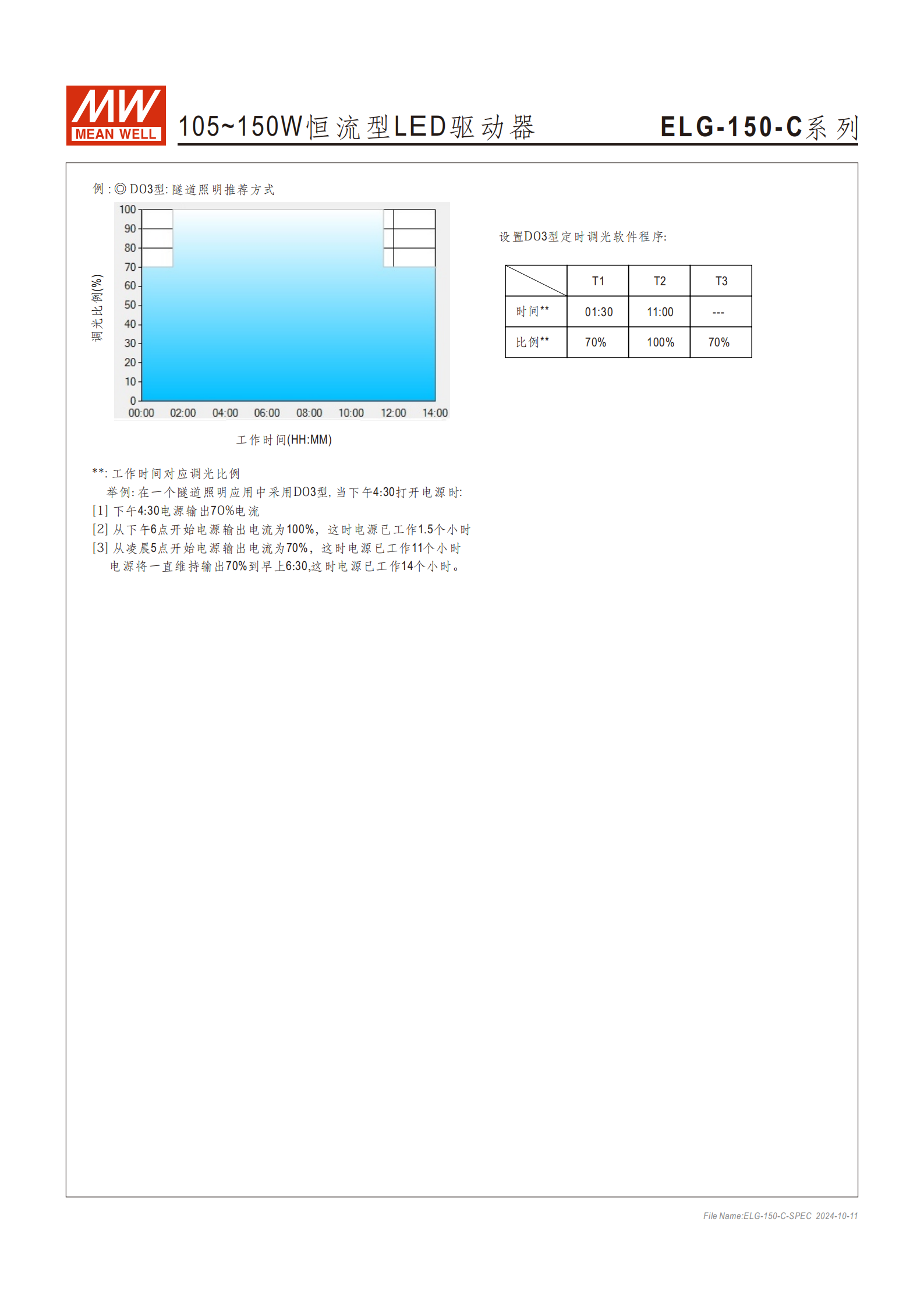

定時調光（Dx/D2 型）：14 小時內自動調節，含住宅（D01）、街道（D02）、隧道（D03）三種推薦模式
保護功能：過載保護（打嗝模式）、過溫保護、過壓保護
電氣安全：
耐壓：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC
絕緣電阻：100M Ohms /500VDC /25℃/70% RH
安全規范：UL8750 (type"HL")、CSA C22.2 No.250.13-12、GB19510.1/14 等
電磁兼容：符合 BSEN/EN61000-4-2/3/4/5/6/8/11、BSEN/EN61547 等標準
五、結構與安裝
機構尺寸：2196335.5mm（LWH），公差 ±1mm（不同型號細微差異）
接線規格：
輸入線：SJOW 17AWGx2C（2 線）、SJOW 17AWGx3C（3 線）
輸出線：&H05RN-F 1.0mm（2 線）
顏色標識：AC/L（棕）、AC/N（藍）、Vo+（棕）、Vo-（藍）、DIM+（紫）、DIM-（粉）等
安裝要求：外殼必須安全接地，確保 EMC 合規與使用安全，參考官方安裝手冊
4. 關鍵問題
問題 1：ELG-150-C 系列驅動器的核心適配場景與關鍵特性如何匹配，確保戶外 / 特殊環境使用可靠性？
答案：核心適配場景包括戶外 LED 街道照明、泛光燈、戶內洗墻燈及 Class I, Division 2 類危險地點照明，其可靠性通過多維度特性保障：① 防護層面：IP65/IP67 高防護等級 + 金屬外殼接地設計，抵御灰塵、水汽侵入；② 環境適應層面：-40℃~+85℃機殼工作溫度范圍，支持自然風冷，無需風扇，減少故障點；③ 安全合規層面：符合 UL8750、GB19510 等多項國際 / 國標安全規范，滿足危險地點使用要求；④ 壽命層面：>50000 小時使用壽命，搭配 3102.4K hrs min 的 Telcordia 標準壽命，適配長期戶外使用需求。
