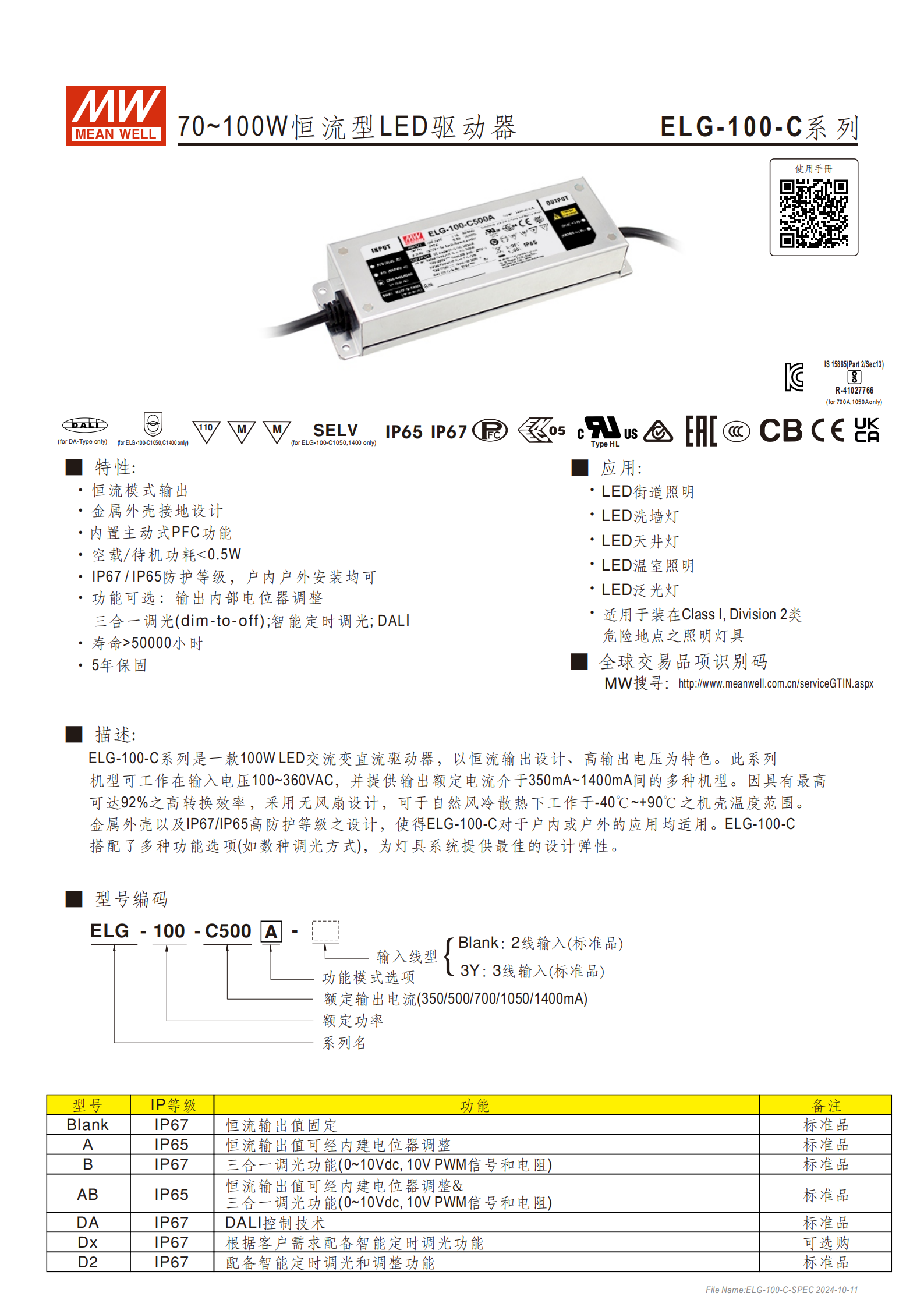

型號編碼規則
ELG-100-C 系列型號由 “系列名 + 額定功率 + 功能模式選項 + 額定輸出電流 + 輸入線型” 組成，核心編碼邏輯如下：
| 編碼部分 | 含義說明 | 可選參數 |
|---|---|---|
| 系列名 | 產品核心系列標識 | ELG-100-C |
| 額定功率 | 功率規格范圍 | 70~100W（默認涵蓋，無需額外標注） |
| 功能模式選項 | 差異化功能配置 | Blank/A/B/AB/DA/Dx/D2 |
| 額定輸出電流 | 固定輸出電流規格 | 350/500/700/1050/1400mA（對應型號后綴 C350/C500/C700/C1050/C1400） |
| 輸入線型 | 電源輸入線數 | Blank（2 線輸入，標準品）/3Y（3 線輸入，標準品） |
示例：ELG-100-C500-AB-3Y 表示 “ELG-100-C 系列、500mA 額定輸出電流、AB 型功能（恒流可調 + 三合一調光）、3 線輸入” 的 LED 驅動器。
二、全型號功能與 IP 等級對照表
| 型號代碼 | IP 防護等級 | 核心功能 | 產品類型 | 適配場景建議 |
|---|---|---|---|---|
| Blank | IP67 | 恒流輸出值固定，無額外調光功能 | 標準品 | 無需調光的基礎照明（如固定亮度的天井燈、溫室補光燈） |
| A | IP65 | 恒流輸出值可通過內建電位器手動調整 | 標準品 | 需現場微調亮度的場景（如局部洗墻燈、小型泛光燈） |
| B | IP67 | 三合一調光功能（支持 0~10Vdc 電壓調光、10V PWM 信號調光、電阻調光） | 標準品 | 需靈活調光的戶外照明（如街道照明、建筑輪廓燈） |
| AB | IP65 | 恒流輸出可調（內建電位器）+ 三合一調光功能 | 標準品 | 需微調基礎亮度 + 動態調光的混合場景（如商業街區洗墻燈） |
| DA | IP67 | 支持 DALI 控制技術，符合 IEC62386-101/102 協議 | 標準品 | 需集中控制、多地址聯動的智能照明系統（如大型園區、寫字樓照明） |
| Dx | IP67 | 按客戶需求定制智能定時調光功能 | 可選購 | 有特殊定時亮度需求的場景（如定制化隧道照明、特定時段亮化工程） |
| D2 | IP67 | 智能定時調光功能 + 輸出電流調整功能 | 標準品 | 需定時切換亮度且可現場校準的場景（如住宅周邊照明、道路輔助照明） |
三、型號核心差異要點
防護等級區分：IP67（Blank/B/DA/Dx/D2）適配戶外露天環境（如暴雨、揚塵場景）；IP65（A/AB）適用戶內或有遮擋的半戶外環境（如走廊、陽臺照明）。
調光功能差異：
基礎款（Blank/A）：無調光或僅手動電位器調光，操作簡單，成本較低；
進階款（B/AB）：支持三種調光方式，適配多數常規調光控制系統；
智能款（DA/Dx/D2）：支持 DALI 總線控制或定時自動調光，適配智能化項目。
輸入線型選擇：2 線輸入（Blank 型）滿足常規供電需求；3 線輸入（3Y 型）增加 PE（綠 / 黃）接地線，接地保護更可靠，適合對安全要求較高的危險地點（Class I, Division 2 類）。
四、型號與輸出參數匹配表
| 額定電流型號 | 對應型號代碼 | 電流調整范圍（僅 A/AB 型） | 最大開路電壓 | 額定功率（典型值） |
|---|---|---|---|---|
| 350mA | ELG-100-C350 | 175~350mA | 297V | 100.1W（200~305VAC 輸入）/70W（100~180VAC 輸入） |
| 500mA | ELG-100-C500 | 250~500mA | 210V | 100W（寬電壓輸入）/70W（低電壓輸入） |
| 700mA | ELG-100-C700 | 350~700mA | 149V | 100.1W（寬電壓輸入）/70W（低電壓輸入） |
| 1050mA | ELG-100-C1050 | 525~1050mA | 105V | 99.75W（寬電壓輸入）/70.35W（低電壓輸入） |
| 1400mA | ELG-100-C1400 | 700~1400mA | 75V | 100.8W（寬電壓輸入）/70W（低電壓輸入） |
注：所有型號均支持 100~305VAC、142~431VDC 寬輸入電壓，320VAC 可連續工作 24 小時，360VAC 可短時工作 1 小時。
ELG-100-C 系列是70~100W 恒流型 LED 驅動器，輸入電壓范圍100~360VAC，輸出額定電流涵蓋350mA~1400mA，轉換效率最高達92% ，具備IP65/IP67 防護等級和金屬外殼接地設計，支持空白 / A/B/AB/DA/Dx/D2 等多種型號及三合一調光、DALI 控制、智能定時調光等功能選項，工作溫度范圍 **-40℃~+90℃** ，壽命超50000 小時，適用于 LED 街道照明、洗墻燈等戶內戶外場景，且符合多項國際安全與電磁兼容規范。
ELG-100-C 系列是一款70~100W 恒流型 LED 交流變直流驅動器，核心優勢在于高輸出電壓、寬輸入范圍、高防護等級及豐富功能選項，專為戶內戶外 LED 照明場景設計，采用無風扇自然風冷散熱，適配惡劣環境使用。

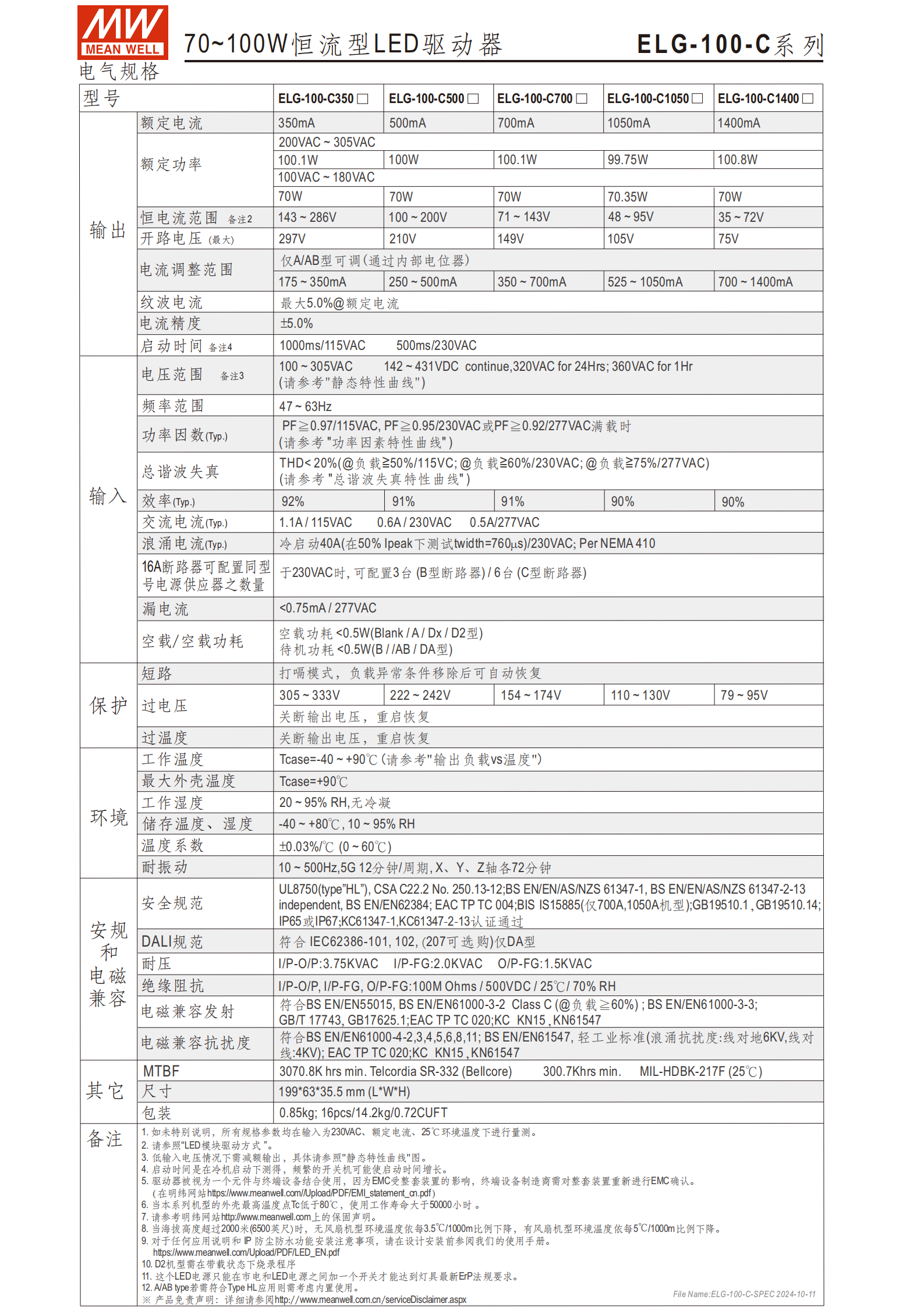

二、核心參數（關鍵數字）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 100~305VAC、142~431VDC（持續）；320VAC（24 小時）；360VAC（1 小時） |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | ≥0.97（115VAC）、≥0.95（230VAC）、≥0.92（277VAC）（滿載） | |
| 輸出特性 | 額定電流 | 350mA、500mA、700mA、1050mA、1400mA（對應不同機型） |
| 額定功率 | 70W~100.8W（因機型和輸入電壓而異） | |
| 電流調整 | 175~350mA（350mA 機型）、250~500mA（500mA 機型）等（僅 A/AB 型可調） | |
| 開路電壓（最大） | 297V（350mA 機型）、210V（500mA 機型）、149V（700mA 機型）、105V（1050mA 機型）、75V（1400mA 機型） | |

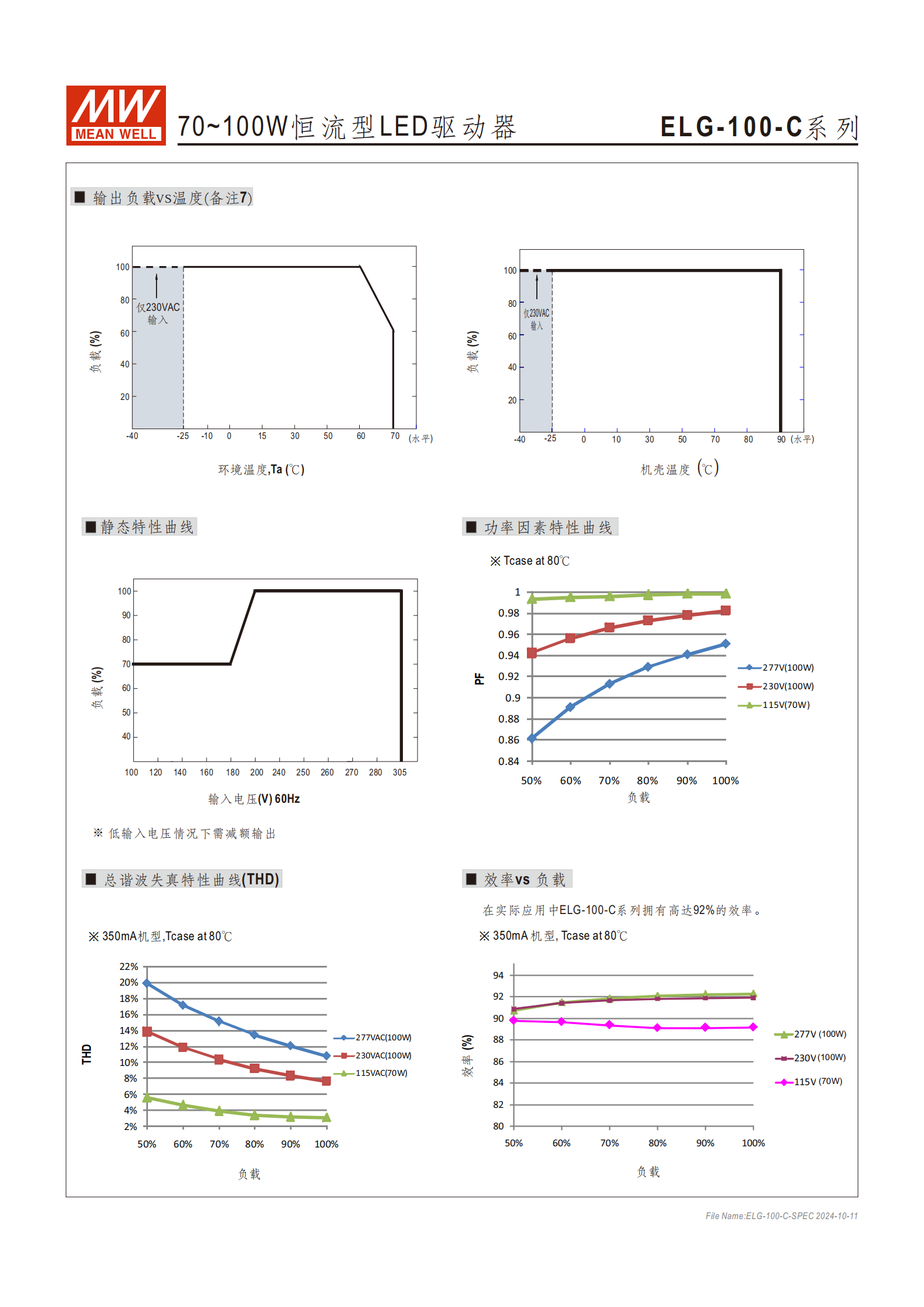

| 性能指標 | 轉換效率 | 最高 92%（350mA 機型），其余機型 90%~91% |
| 空載 / 待機功耗 | <0.5W（全系列） | |
| 紋波電流 | 最大 5.0%（額定電流下） | |
| 啟動時間 | 1000ms（115VAC）、500ms（230VAC） |
三、型號分類與功能差異
| 型號 | IP 等級 | 核心功能 | 類型 |
|---|---|---|---|
| Blank | IP67 | 恒流輸出值固定 | 標準品 |
| A | IP65 | 恒流輸出值可經內建電位器調整 | 標準品 |
| B | IP67 | 三合一調光功能（0~10Vdc、10V PWM 信號、電阻） | 標準品 |
| AB | IP65 | 恒流輸出可調 + 三合一調光功能 | 標準品 |
| DA | IP67 | DALI 控制技術（符合 IEC62386-101/102） | 標準品 |
| Dx | IP67 | 智能定時調光功能（客戶定制） | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 標準品 |
四、調光功能詳情

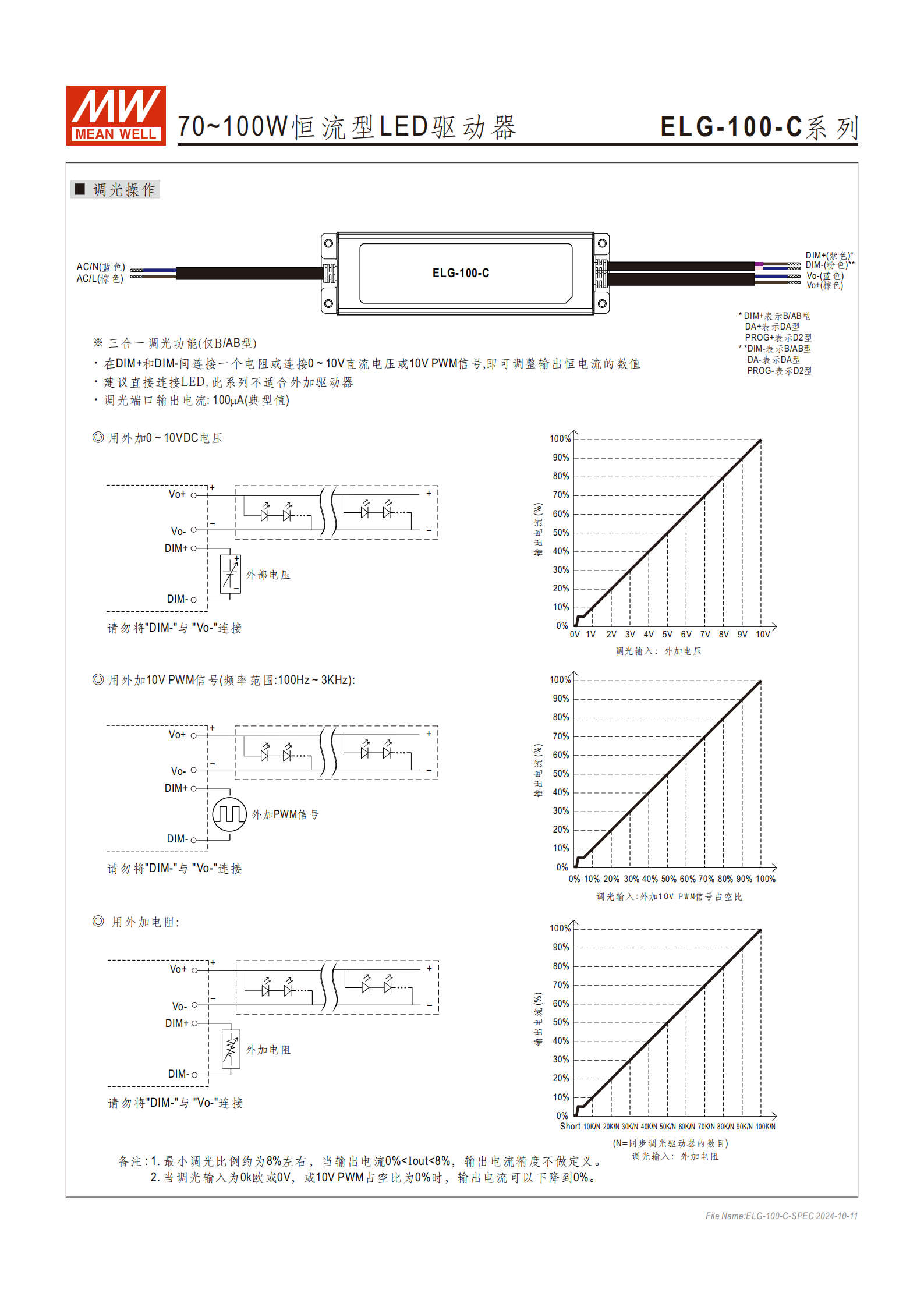

三合一調光（B/AB 型）：支持 3 種調光方式
外加 0~10VDC 電壓：輸出電流隨電壓線性調整
外加 10V PWM 信號（100Hz~3KHz）：通過占空比調節電流
外加電阻：根據電阻值及同步調光驅動器數目調整，最小調光比例約 8%

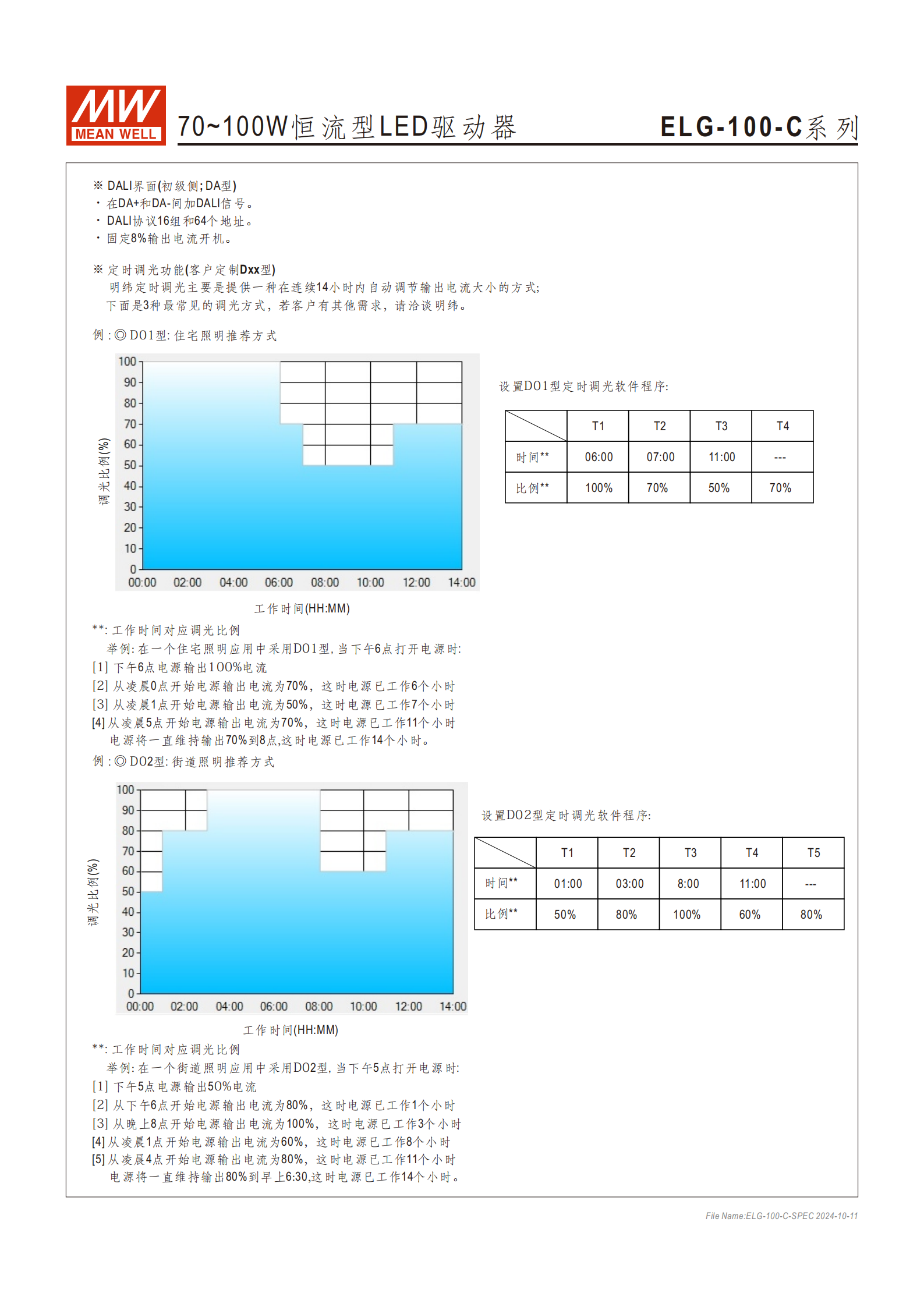

DALI 界面（DA 型）：支持 16 組協議、64 個地址，固定 8% 輸出電流開機
智能定時調光（Dx/D2 型）：14 小時內自動調節，含 3 種推薦模式
住宅照明（D01 型）：多時段比例切換（100%→70%→50%→70%）
街道照明（D02 型）：5 個時段比例調整（50%→80%→100%→60%→80%）

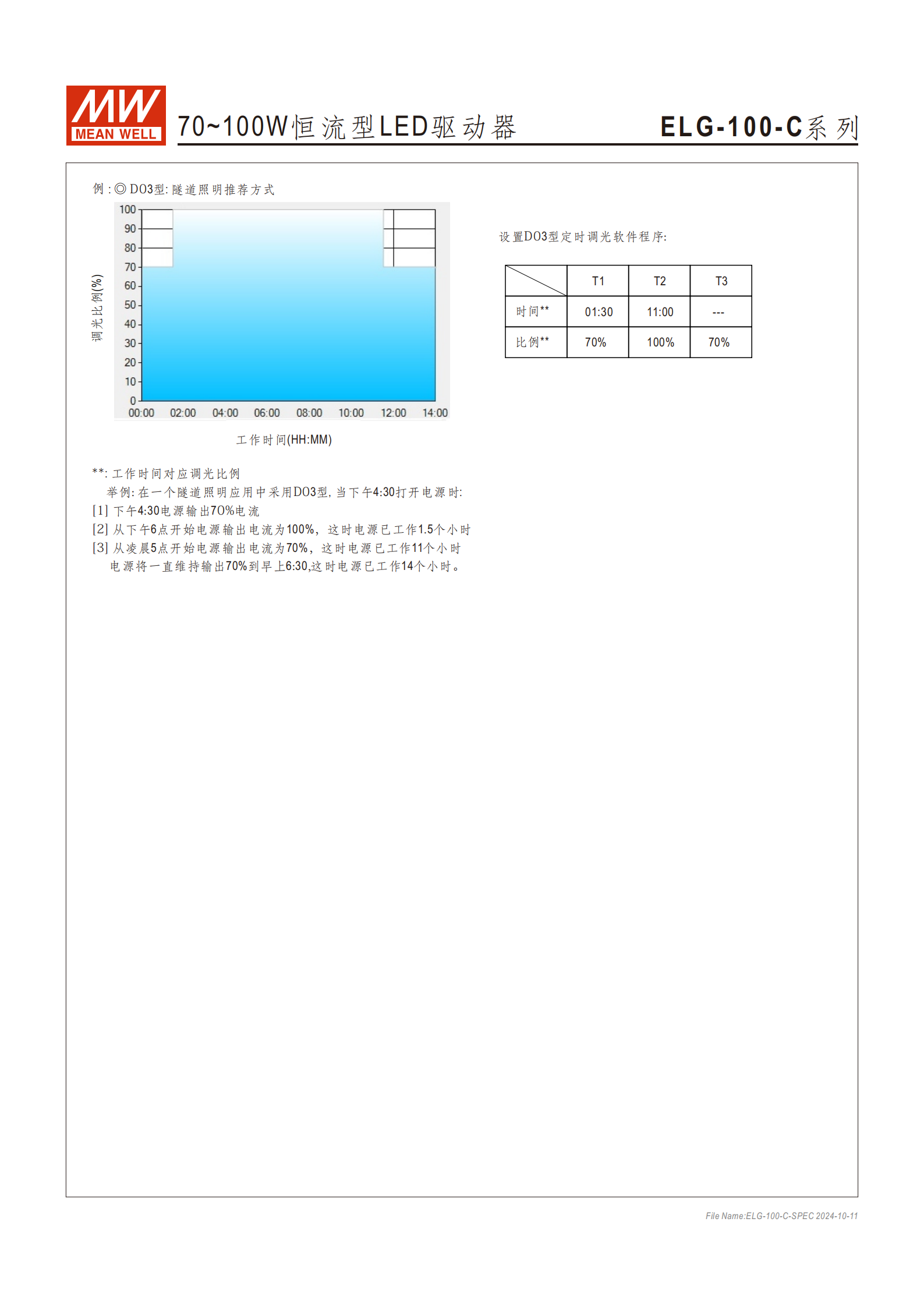

隧道照明（D03 型）：3 個時段比例切換（70%→100%→70%）
五、保護功能與環境適應性
保護功能
短路保護：打嗝模式，異常移除后自動恢復
過壓保護：305~333V（350mA 機型）至 79~95V（1400mA 機型）
過溫保護：關斷輸出電壓，重啟恢復
環境參數
工作溫度：-40℃~+90℃（機殼溫度）
工作濕度：20~95% RH（無冷凝）
儲存溫度：-40℃~+80℃，儲存濕度 10~95% RH
耐振動：10~500Hz、5G，X/Y/Z 軸各 72 分鐘
六、合規與物理特性
合規規范：UL8750、CSA C22.2 No.250.13-12、GB19510.1/14、KC61347 等多項認證
物理尺寸：199×63×35.5mm（L×W×H），重量 0.85kg
安裝要求：外殼安全接地，支持戶內戶外安裝，16A 斷路器可配置 3 臺（B 型）/6 臺（C 型）同型號產品（230VAC 下）
七、應用場景
常規照明：LED 街道照明、洗墻燈、天井燈、泛光燈、溫室照明
特殊場景：Class I, Division 2 類危險地點的照明燈具
關鍵問題
問題：ELG-100-C 系列驅動器的核心適配場景及優勢是什么？答案：核心適配場景包括 LED 街道照明、洗墻燈、天井燈、溫室照明、泛光燈及 Class I, Division 2 類危險地點照明；核心優勢為寬輸入電壓范圍（100~360VAC） 、IP65/IP67 高防護等級、最高 92% 轉換效率、豐富調光功能（三合一 / DALI / 定時） 、-40℃~+90℃寬工作溫度，且支持戶內戶外安裝，壽命超 50000 小時。
問題：不同型號的 ELG-100-C 驅動器在 IP 等級和功能上的核心區別是什么？答案：IP 等級分為 IP65（A/AB 型）和 IP67（Blank/B/DA/Dx/D2 型）；功能區別核心在于輸出調節與調光：Blank 型僅固定恒流輸出，A/AB 型支持恒流輸出可調（內建電位器），B/AB 型額外帶三合一調光，DA 型支持 DALI 控制，Dx/D2 型主打智能定時調光（D2 型增加調整功能），Dx 為客戶定制可選，其余為標準品。
問題：ELG-100-C 系列的保護機制有哪些，且在極端環境下的表現如何？答案：保護機制包括短路保護（打嗝模式，自動恢復）、過壓保護（按機型不同電壓閾值 79~333V）、過溫保護（關斷輸出后重啟恢復）；極端環境表現：可在 **-40℃~+90℃** 機殼溫度、20~95% RH 無冷凝濕度下工作，耐 10~500Hz、5G 振動，金屬外殼 + 高防護等級設計可抵御戶外惡劣環境，無風扇自然散熱適配高溫場景。
