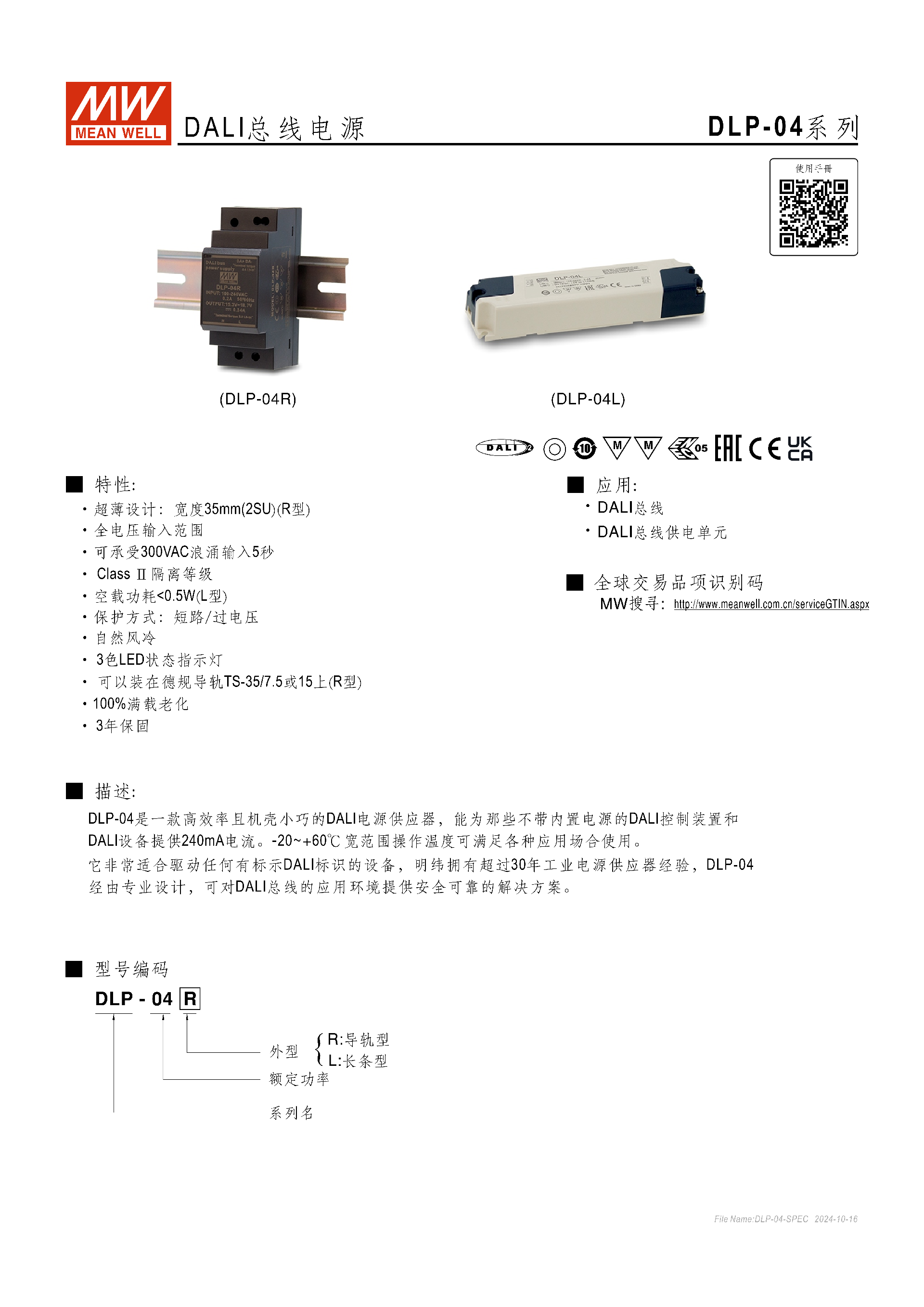

MEAN WELL 的DLP-04 系列 DALI 總線電源包含DLP-04R（導軌型） 和DLP-04L（長條型） 兩款機型，具備35mm 超薄設計（R 型）、90~264VAC 全電壓輸入、16V 額定直流輸出、240mA 保證供應電流等核心特性，支持短路 / 過電壓保護、3 色 LED 狀態指示，工作溫度范圍 **-20~+60℃**，符合多項安全與電磁兼容規范，適用于 DALI 總線及相關供電單元，提供 3 年保固，能為不帶內置電源的 DALI 控制裝置和設備提供安全可靠的供電解決方案。
品牌與系列：MEAN WELL（明緯） 推出的DLP-04 系列 DALI 總線電源，專為不帶內置電源的 DALI 控制裝置和設備設計，提供安全可靠的供電方案，依托明緯 30 年工業電源經驗研發。
機型分類：分為DLP-04R（導軌型） 和DLP-04L（長條型） ，核心功能一致，僅外型、安裝方式及部分物理參數有差異。
核心優勢：高效率、機殼小巧、寬溫工作（-20~+60℃）、全電壓輸入、多重保護、3 年保固、100% 滿載老化測試。

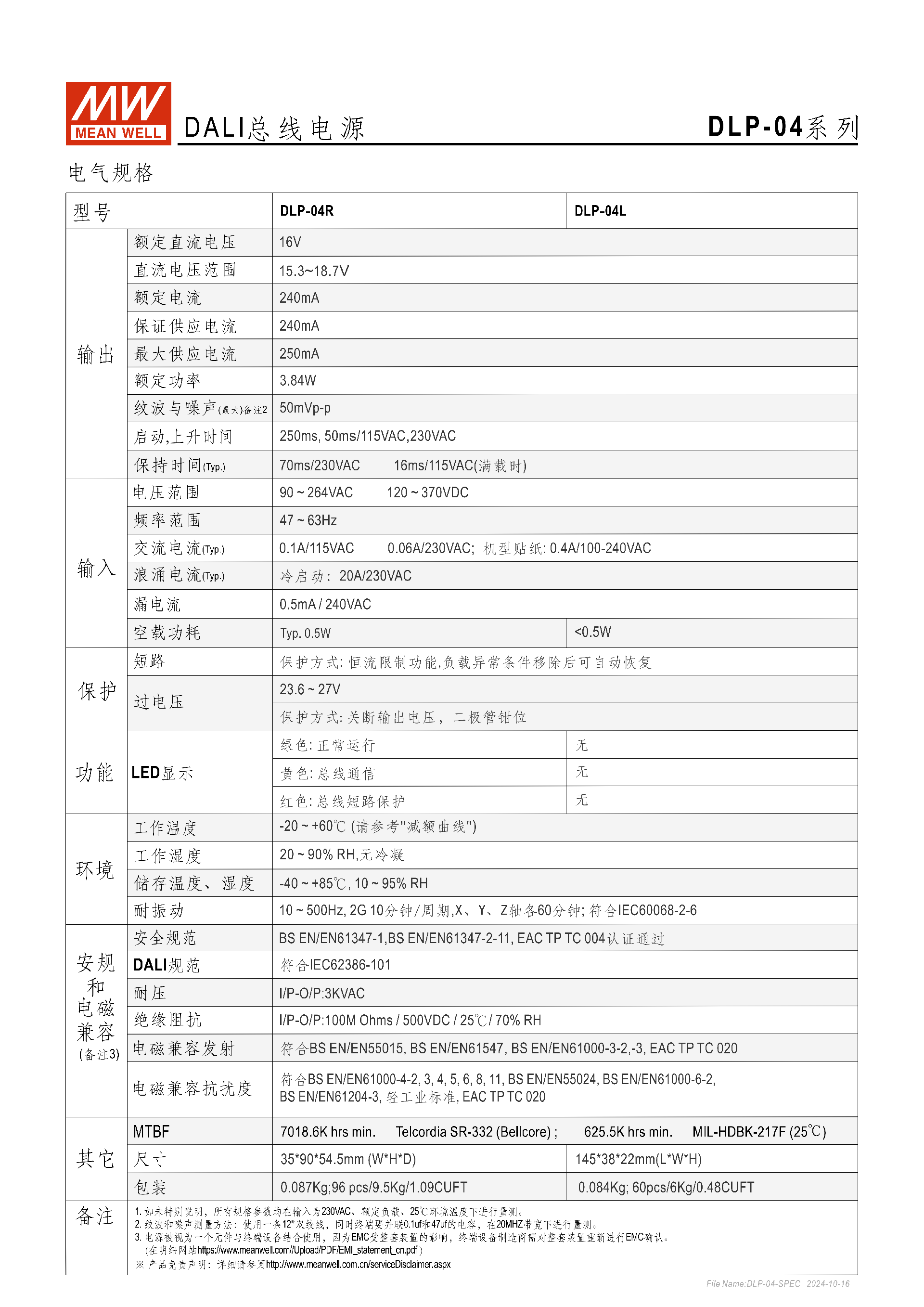

二、核心電氣規格
| 類別 | 關鍵參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 交流 90~264VAC，直流 120~370VDC |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 冷啟動 20A/230VAC | |
| 空載功耗 | <0.5W（L 型典型值 0.5W） | |
| 輸出參數 | 額定直流電壓 | 16V（范圍 15.3~18.7V） |
| 供應電流 | 保證 240mA，最大 250mA（符合 DALI 標準最大允許值） | |
| 額定功率 | 3.84W | |
| 紋波與噪聲 | 最大 50mVp-p（20MHz 帶寬測量） | |
| 保持時間 | 70ms/230VAC、16ms/115VAC（滿載） | |
| 保護功能 | 短路保護 | 恒流限制功能，負載異常移除后自動恢復 |
| 過電壓保護 | 輸出電壓關斷，二極管鉗位，保護閾值 23.6~27V |
三、物理與環境特性

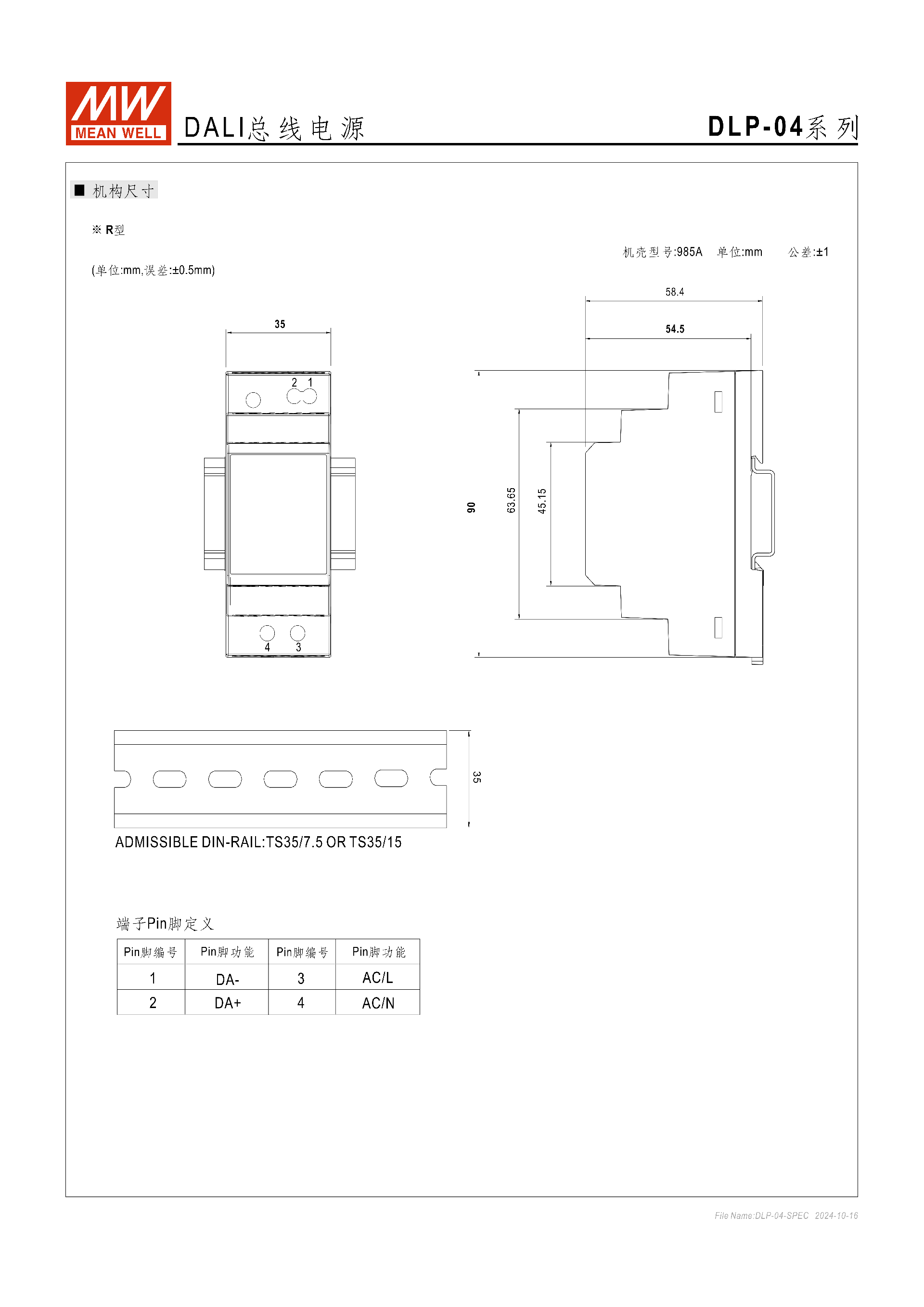

尺寸重量：
DLP-04R（導軌型）：359054.5mm（WHD），重量 0.084Kg

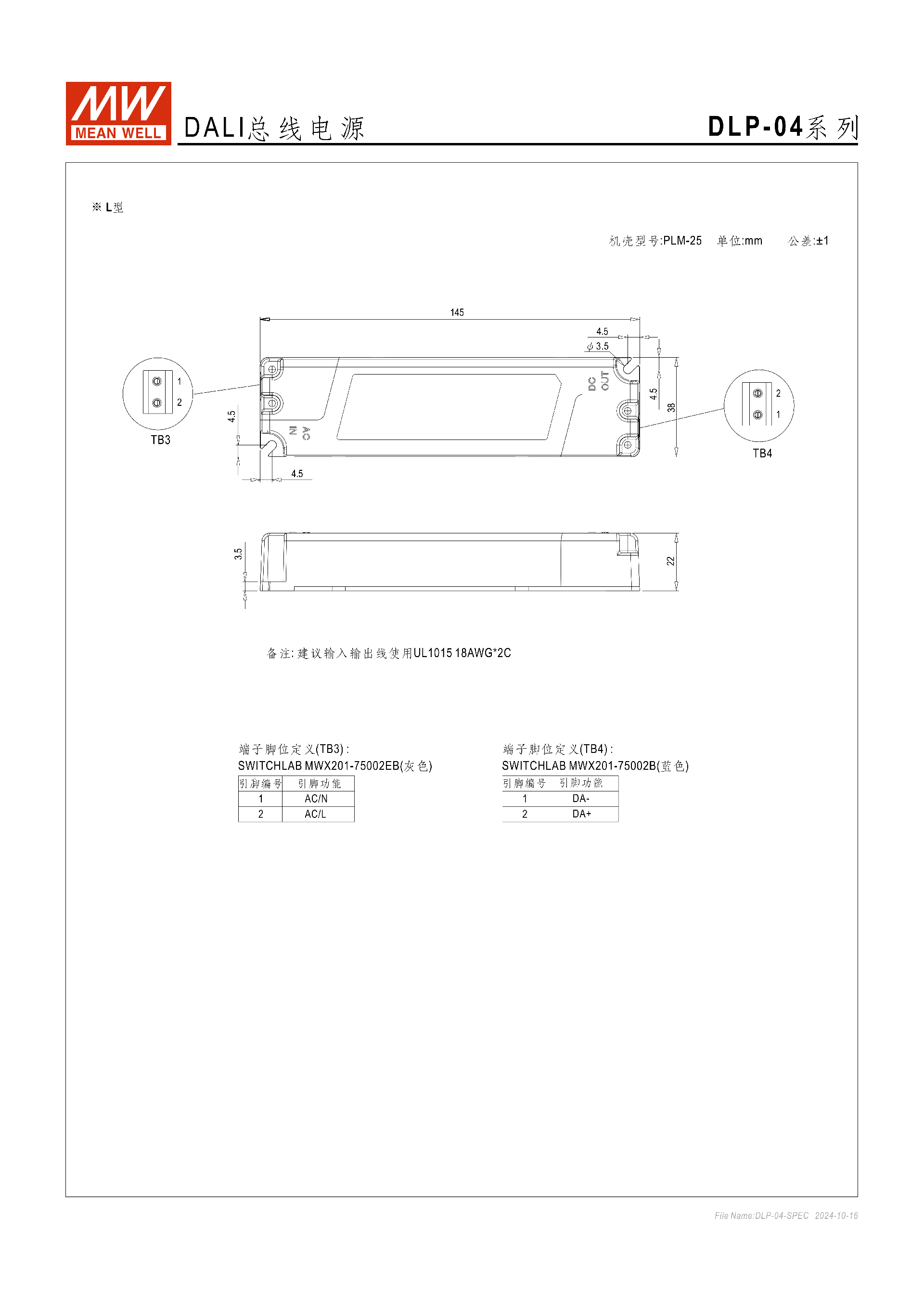

DLP-04L（長條型）：1453822mm（LWH），重量 0.087Kg
包裝規格：
DLP-04R：60pcs/6Kg/0.48CUFT
DLP-04L：96pcs/9.5Kg/1.09CUFT
環境適應性：
工作溫度：-20~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：溫度 - 40~+85℃，濕度 10~95% RH
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（符合 IEC60068-2-6）
四、安規與電磁兼容
安全規范：通過 BS EN/EN61347-1、BS EN/EN61347-2-11、EAC TP TC 004 認證
DALI 規范：符合 IEC62386-101
絕緣與耐壓：
輸入 - 輸出耐壓：3KVAC
絕緣阻抗：100M Ohms / 500VDC（25℃/70% RH）
漏電流：0.5mA/240VAC
電磁兼容：
發射：符合 BS EN/EN55015、BS EN/EN61547 等規范
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55024 等規范

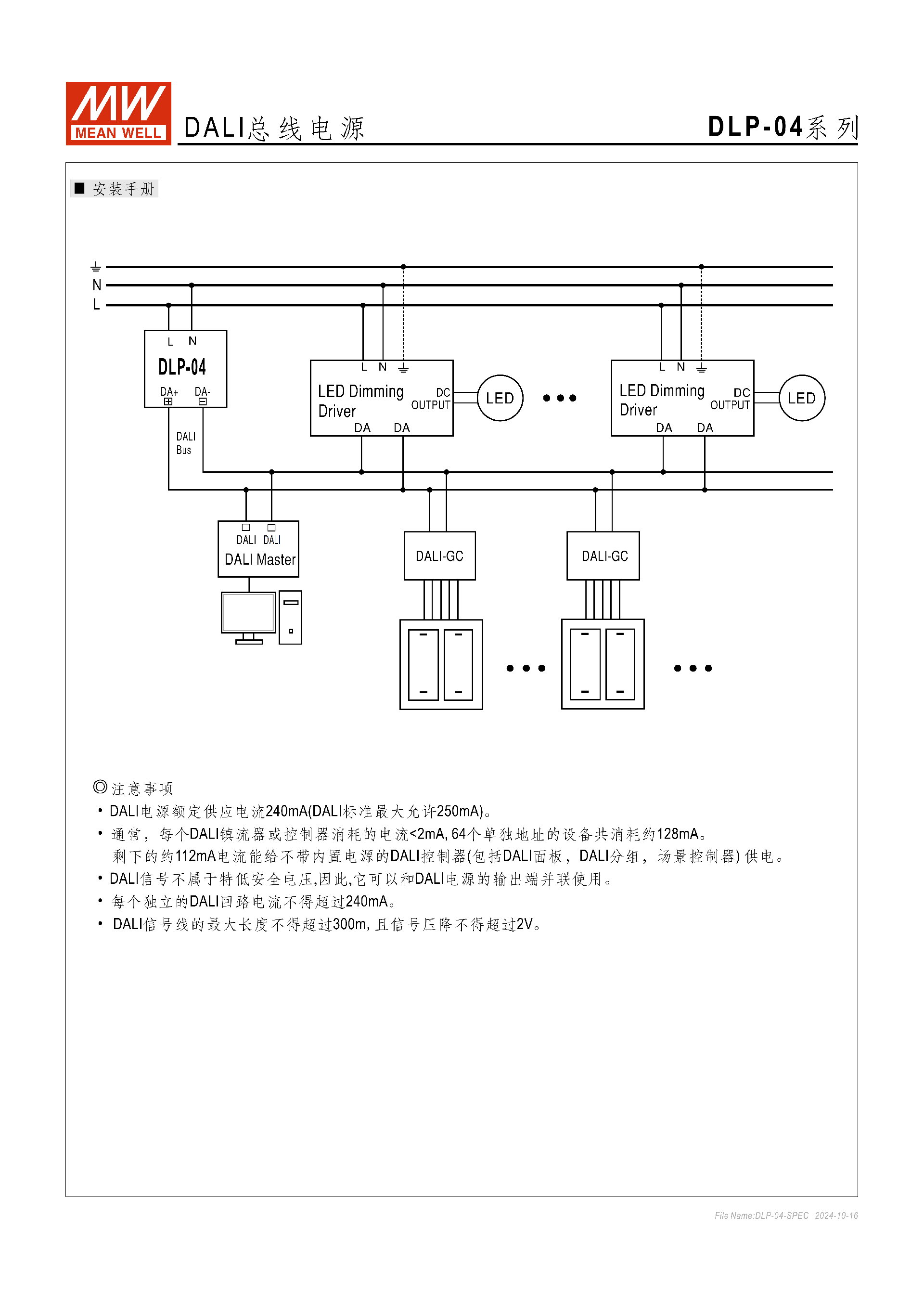

五、安裝與應用
應用場景：DALI 總線、DALI 總線供電單元，適配所有帶 DALI 標識的設備
安裝方式：
DLP-04R：可安裝于德規導軌 TS-35/7.5 或 15
接線要求：建議輸入輸出線使用 UL1015 18AWG*2C
端子定義：
機型 端子類型 引腳編號 功能 DLP-04R Pin 腳 1 DA- 2 DA+ 3 AC/L 4 AC/N DLP-04L TB3（灰色） - AC/L、AC/N TB4（藍色） - DA-、DA+ 使用限制：
每個獨立 DALI 回路電流≤240mA
DALI 信號線最大長度≤300m，信號壓降≤2V
單個 DALI 鎮流器 / 控制器功耗 < 2mA，64 個地址設備共耗約 128mA，剩余電流可供電給外置電源的 DALI 控制器

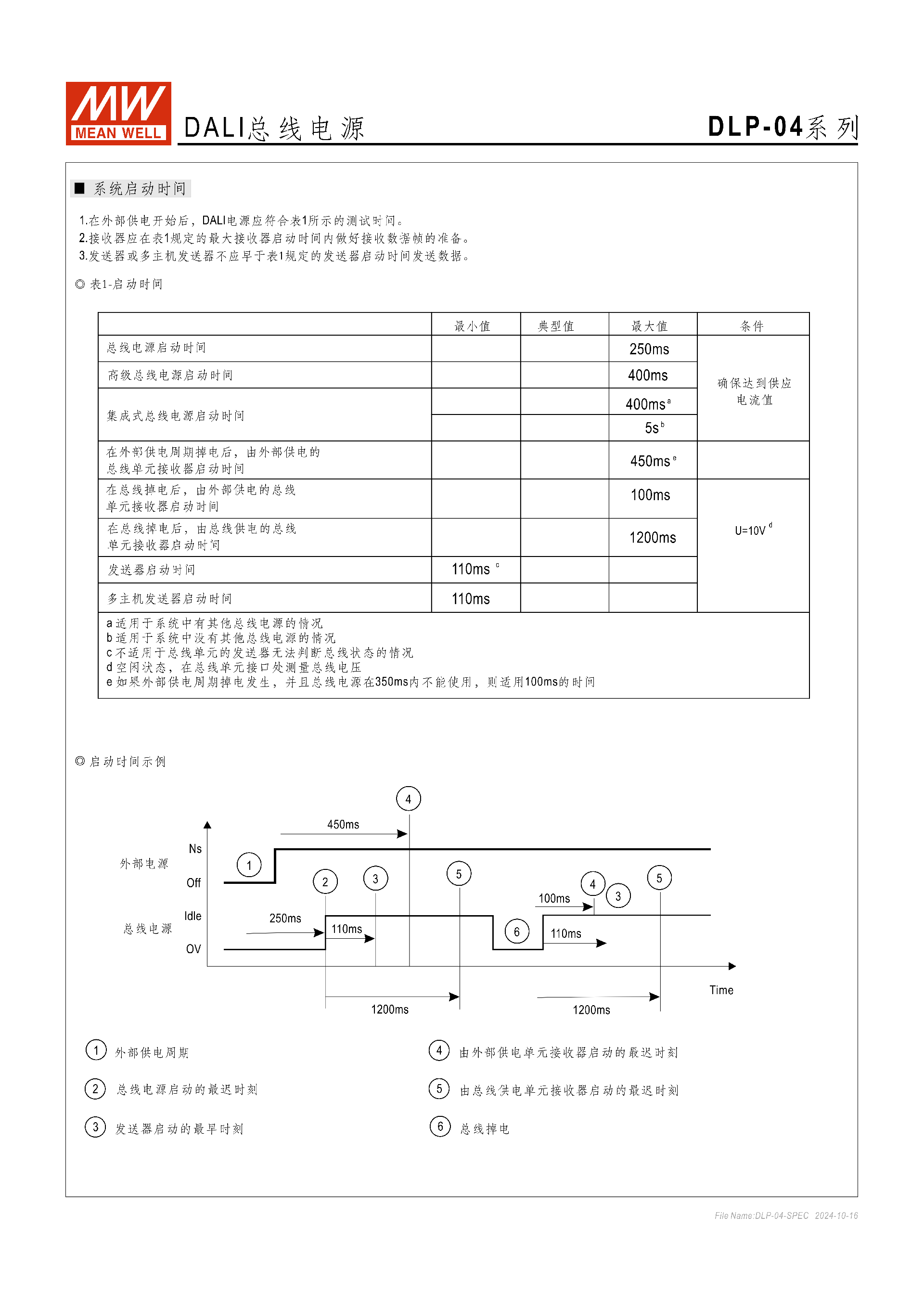

六、啟動時間規范
| 啟動類型 | 最小值 | 典型值 | 最大值 | 適用條件 |
|---|---|---|---|---|
| 總線電源啟動時間 | - | - | 250ms | 確保達到額定供應電流 |
| 高級總線電源啟動時間 | - | - | 400ms | - |
| 集成式總線電源啟動時間 | - | - | 400ms | - |
| 外部供電周期掉電后接收器啟動時間 | - | - | 450ms | 外部供電的總線單元 |
| 總線掉電后接收器啟動時間（外部供電） | - | - | 100ms | 空閑狀態，總線電壓 U=10Vd |
| 總線掉電后接收器啟動時間（總線供電） | - | - | 1200ms | - |
| 發送器啟動時間 | 110ms | - | - | - |
| 多主機發送器啟動時間 | 110ms | - | - | - |
4. 關鍵問題
問題 1：DLP-04 系列 DALI 總線電源的核心輸出參數的是什么？能適配多少個標準 DALI 設備？
答案：核心輸出參數為16V 額定直流電壓（范圍 15.3~18.7V）、240mA 保證供應電流（最大 250mA，符合 DALI 標準上限）；按單個 DALI 鎮流器 / 控制器≤2mA 的功耗計算，可適配64 個獨立地址的 DALI 設備（總功耗約 128mA），剩余約 112mA 電流可給不帶內置電源的 DALI 控制器（如面板、分組 / 場景控制器）供電。
問題 2：DLP-04R 和 DLP-04L 的主要區別是什么？安裝與接線需注意哪些關鍵要求？
答案：主要區別集中在外型、安裝方式和物理參數：① 外型與安裝：DLP-04R 為導軌型，寬度 35mm，可安裝于德規 TS-35/7.5 或 15 導軌；DLP-04L 為長條型，無導軌安裝功能；② 尺寸重量：R 型 359054.5mm/0.084Kg，L 型 1453822mm/0.087Kg；③ 包裝：R 型 60pcs / 箱，L 型 96pcs / 箱。安裝接線關鍵要求：① 線材選用 UL1015 18AWG*2C；② DALI 信號線最長 300m，壓降≤2V；③ 單個 DALI 回路電流不超過 240mA；④ 接線需區分 AC 電源端（L/N）和 DALI 信號端（DA+/DA-），避免接反。
問題 3：DLP-04 系列電源的保護功能、工作環境限制及啟動時間要求分別是什么？
答案：① 保護功能：短路保護（恒流限制，負載異常移除后自動恢復）、過電壓保護（關斷輸出，二極管鉗位，閾值 23.6~27V）；② 工作環境限制：工作溫度 - 20~+60℃（需參考減額曲線），濕度 20~90% RH（無冷凝），耐振動 10~500Hz/2G（X/Y/Z 軸各 60 分鐘）；③ 核心啟動時間要求：總線電源啟動最大 250ms（確保額定電流），接收器啟動最長 1200ms（總線掉電后總線供電單元），發送器啟動最小 110ms，需滿足 DALI 系統時序協同要求。
