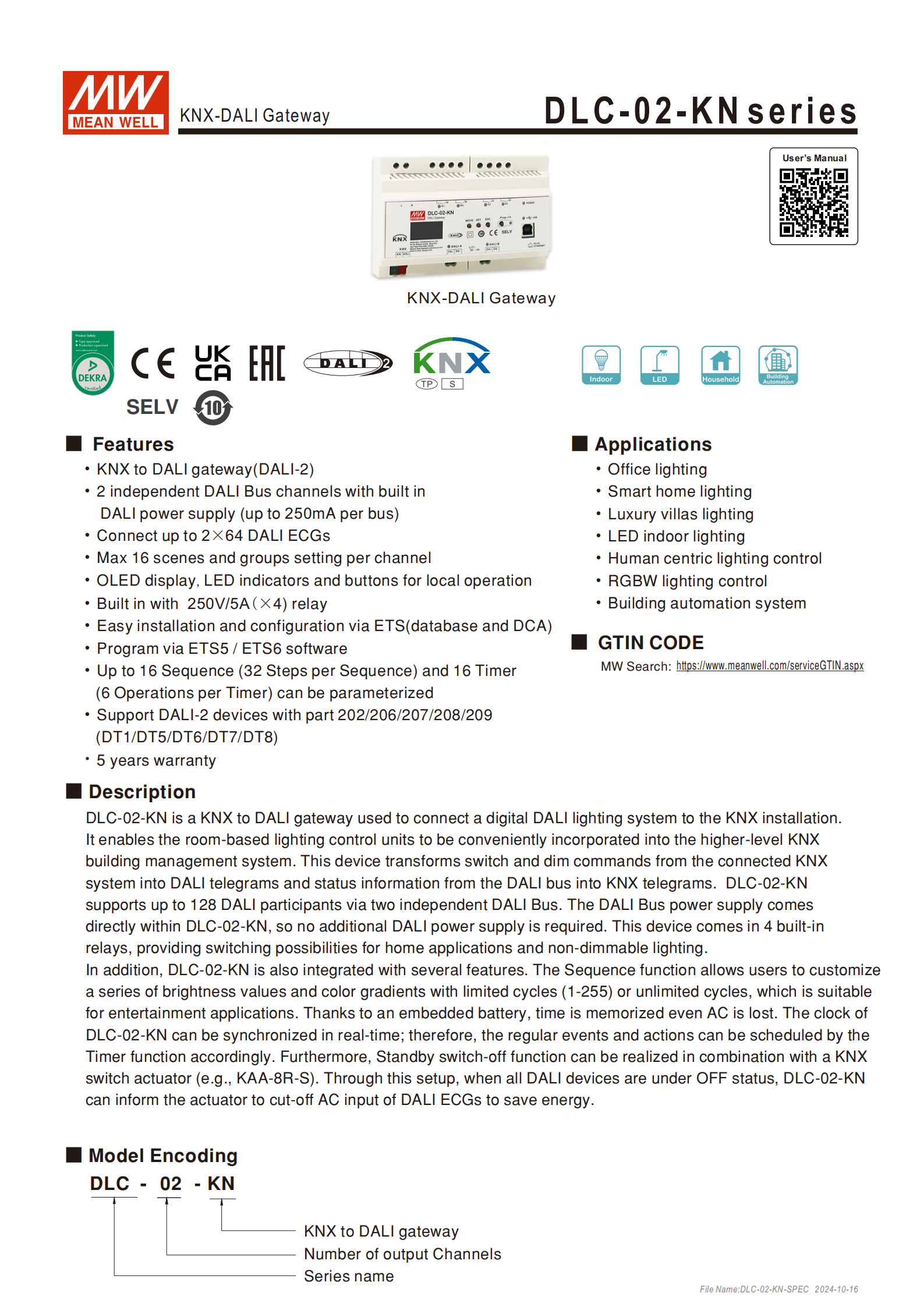

DLC-02-KN 系列是 MEAN WELL 推出的KNX-DALI 網關，具備 2 個獨立 DALI 總線通道（內置總線電源，每通道最大 250μA），可連接多達 128 個 DALI 設備（每通道 64 個），支持 DALI-2 多種設備類型，集成 4 路 250V/5A 繼電器，提供序列（最多 16 個，每序列 32 步）、定時器（最多 16 個，每個 6 種操作）等自定義功能，支持通過 ETS5/ETS6 軟件配置，適配辦公室、智能家居等多種照明場景，享有 5 年質保，安裝便捷且具備節能的待機關閉功能。
產品名稱：DLC-02-KN 系列 KNX-DALI 網關
品牌：MEAN WELL
核心定位：連接數字 DALI 照明系統與 KNX 樓宇管理系統的網關設備，實現兩種協議的指令轉換（KNX 開關 / 調光指令→DALI 電報，DALI 總線狀態→KNX 電報）
質保期限：5 年
二、核心硬件參數

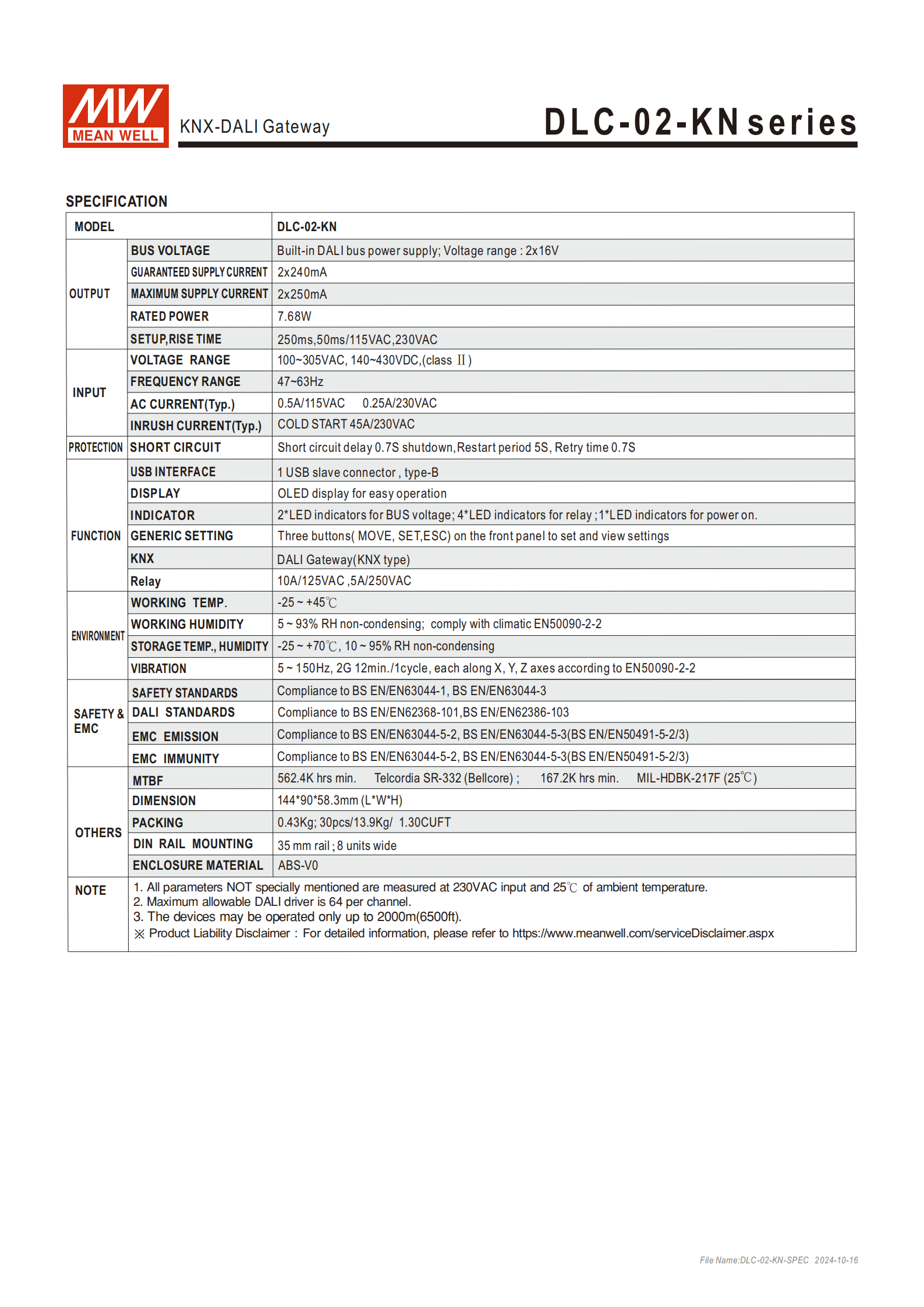

| 參數類別 | 具體規格 |
|---|---|
| DALI 總線配置 | 2 個獨立通道，內置總線電源；每通道保證供電電流 240mA，最大 250mA；總線電壓 2×16V |
| 連接容量 | 每通道最多 64 個 DALI ECGs，總計最多 128 個 DALI 設備 |
| 繼電器配置 | 4 路內置繼電器，規格 250V/5A（10A/125VAC） |
| 輸入電氣規格 | 電壓范圍 100~305VAC/140~430VDC（Class Ⅱ）；頻率 47~63Hz；典型輸入電流 0.5A/115VAC、0.25A/230VAC |
| 保護功能 | 短路保護（0.7S 延遲關機，5S 重啟周期，0.7S 重試時間） |
| 物理與環境 | 尺寸 144×90×58.3mm（L×W×H）；重量 0.43Kg；工作溫度 - 25~+45℃，存儲溫度 - 25~+70℃；工作濕度 5~93% RH（非凝露） |

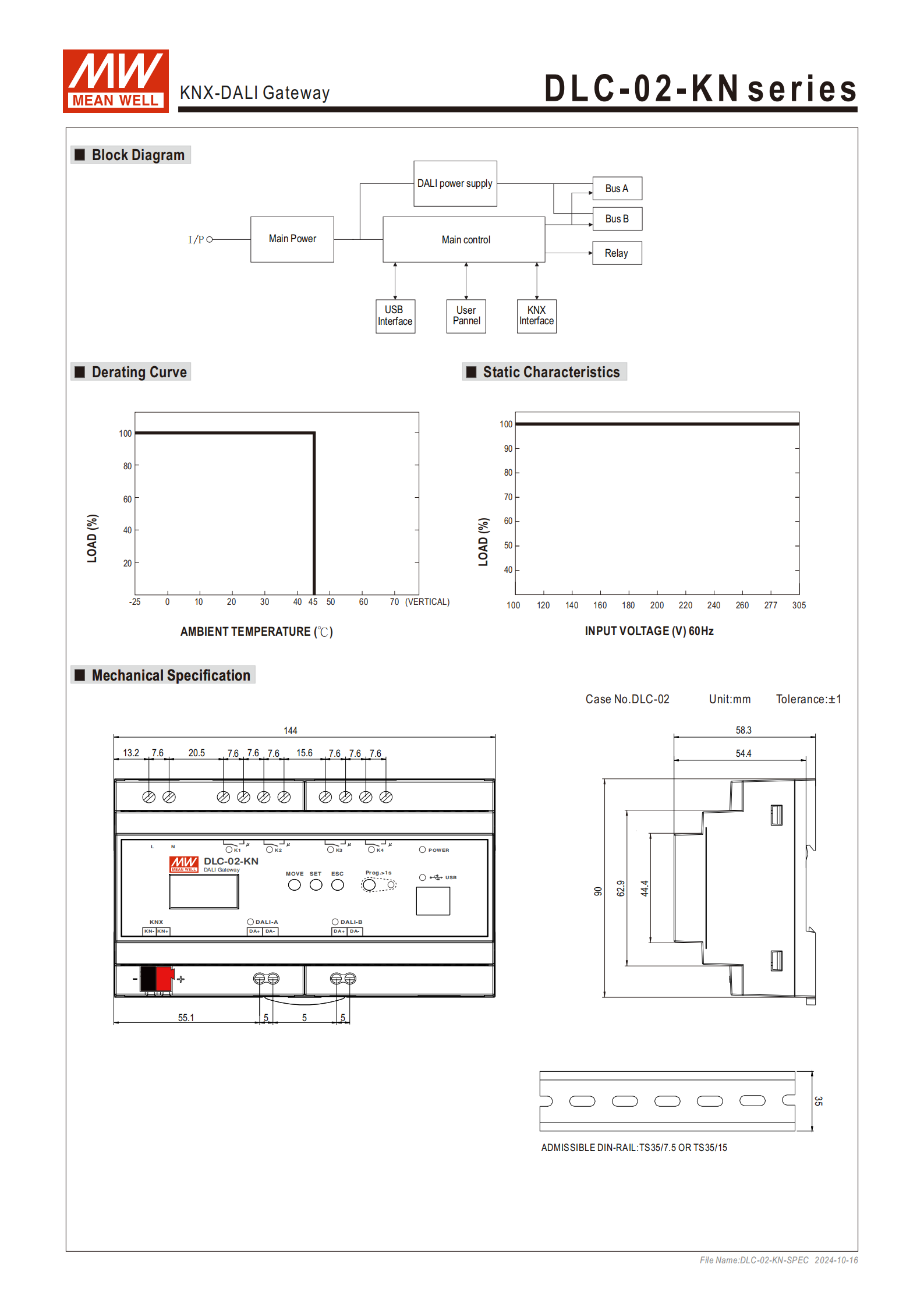

| 安裝方式 | 35mm DIN 導軌安裝（8 單元寬）；外殼材質 ABS-V0 |
| 接口配置 | 1 個 USB 從機接口（Type-B）；OLED 顯示屏；2 個總線電壓 LED 指示燈、4 個繼電器 LED 指示燈、1 個電源 LED 指示燈 |
| 機械操作 | 前面板 3 個按鍵（MOVE/SET/ESC），支持本地設置與查看 |
三、核心功能特性
協議轉換與集成：實現 KNX 系統與 DALI 照明系統的無縫對接，支持房間級照明控制單元融入高層樓宇管理系統。
自定義控制功能：

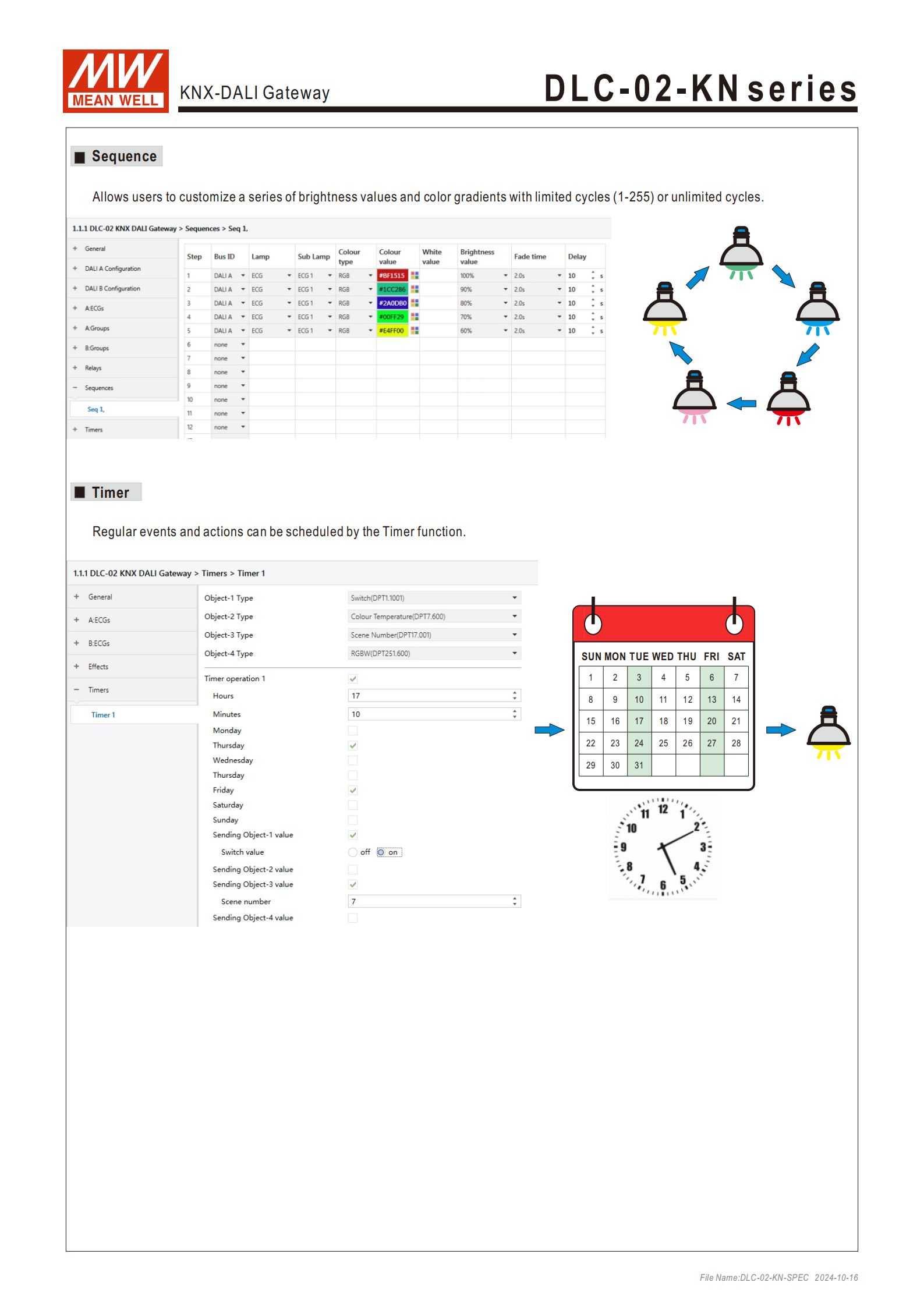

序列功能：最多 16 個序列，每個序列 32 步；可自定義亮度值、顏色漸變，支持 1-255 次有限循環或無限循環，適配娛樂場景。
定時器功能：最多 16 個定時器，每個定時器 6 種操作；支持實時時間同步（內置電池記憶時間，斷電不丟失），可按日程安排常規事件與動作。

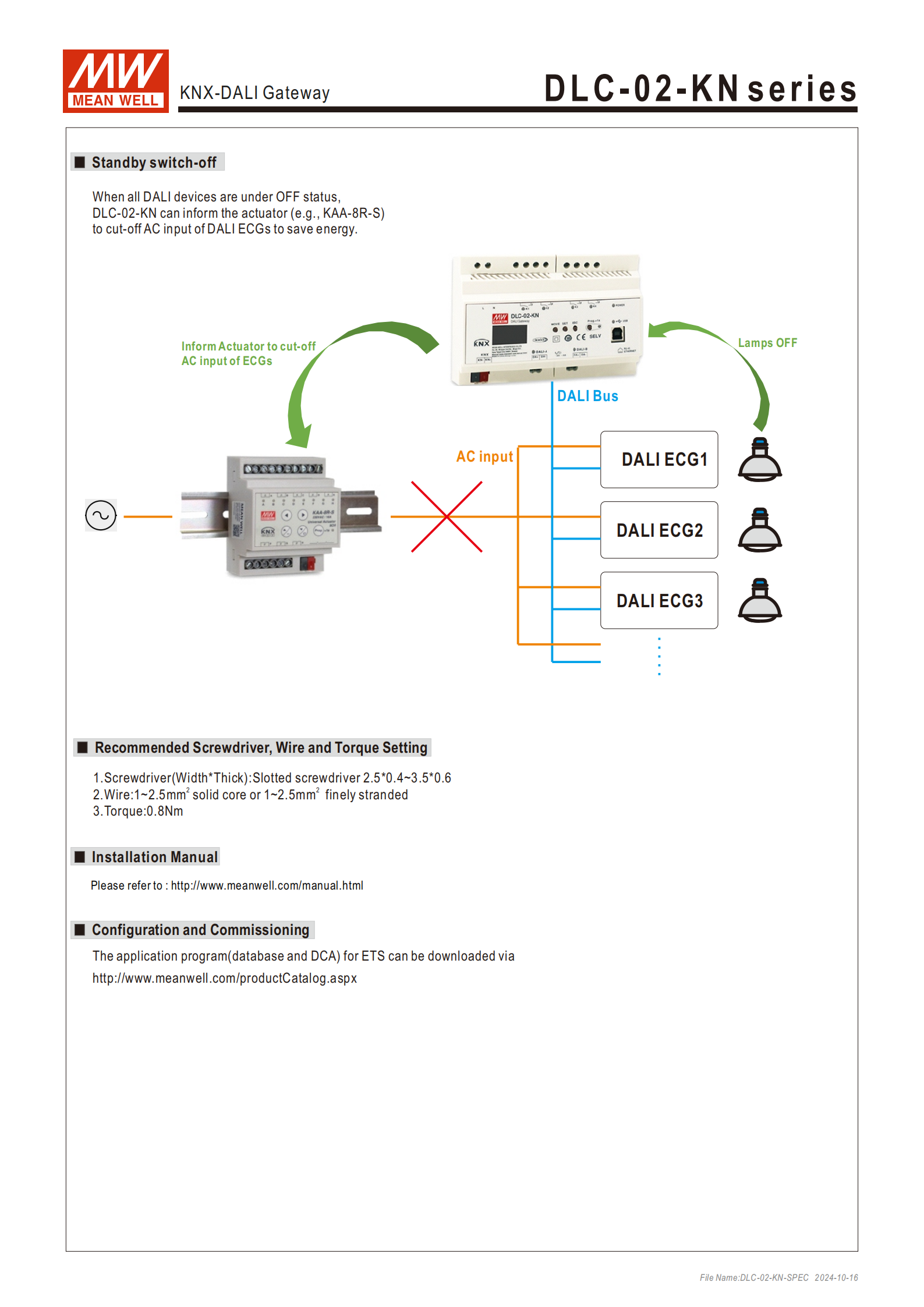

節能功能：待機關閉功能，當所有 DALI 設備處于關閉狀態時，可通知 KNX 執行器（如 KAA-8R-S）切斷 DALI ECGs 的交流輸入，節約能源。

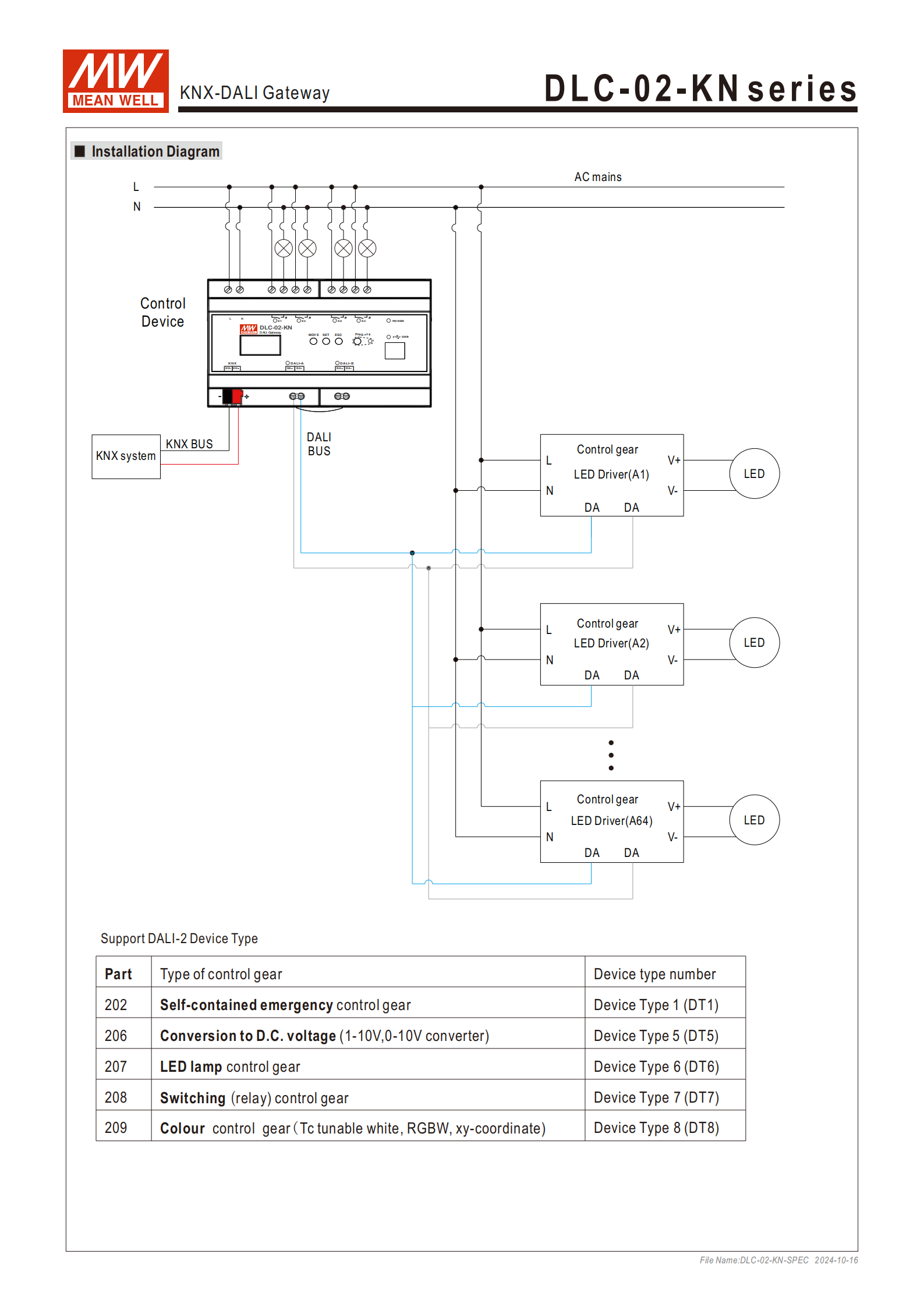

設備兼容性：支持 DALI-2 設備，兼容的設備類型如下：| DALI 部件編號 | 控制 gear 類型 | 設備類型編號 ||--------------|---------------------------------------|--------------|| 202 | 獨立應急控制 gear | DT1 || 206 | 直流電壓轉換 gear（1-10V/0-10V 轉換器） | DT5 || 207 | LED 燈具控制 gear | DT6 || 208 | 開關（繼電器）控制 gear | DT7 || 209 | 顏色控制 gear（可調色溫、RGBW、xy 坐標） | DT8 |
四、配置與安裝

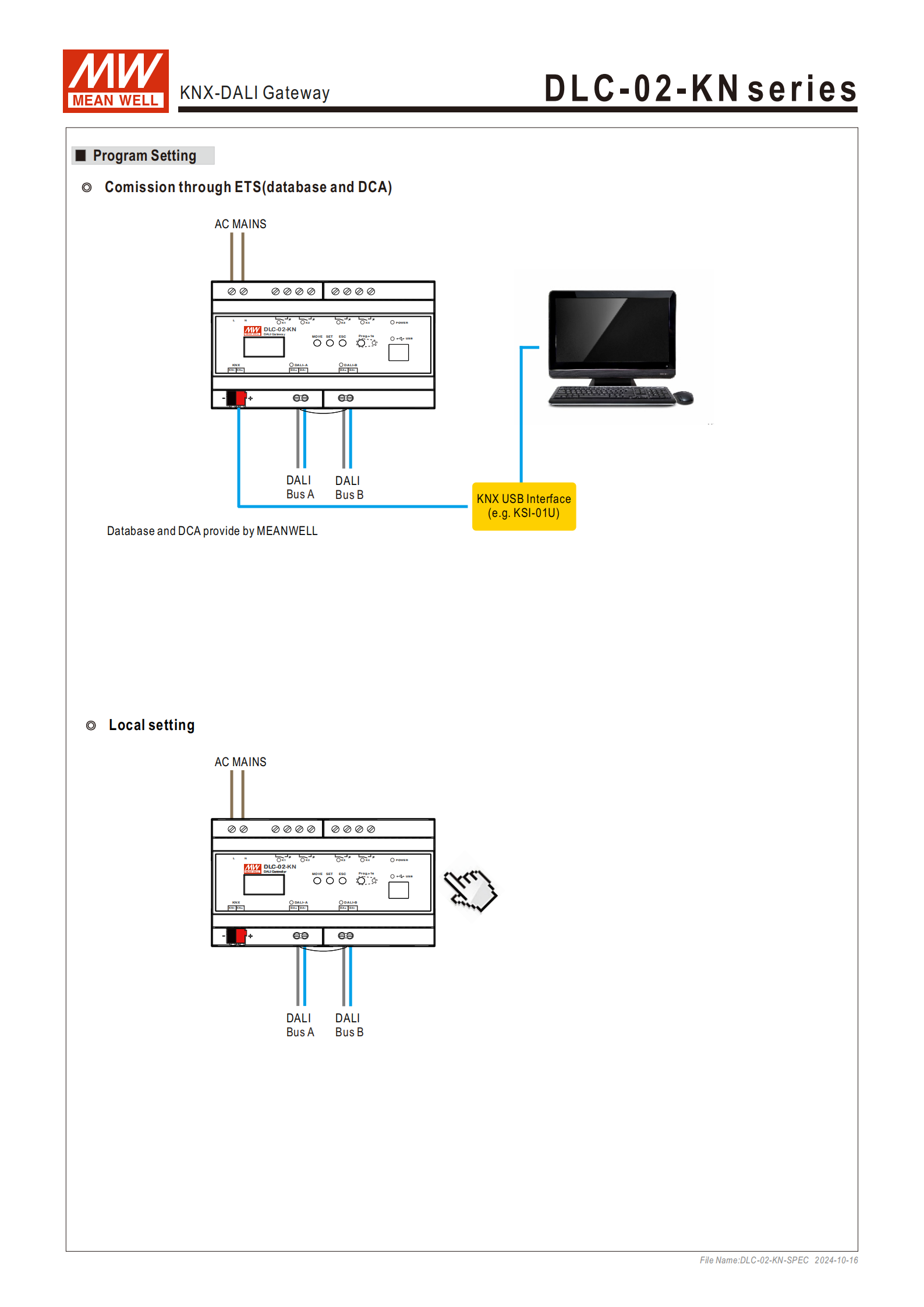

配置方式：通過 ETS5/ETS6 軟件進行編程配置，需使用 MEAN WELL 提供的數據庫和 DCA 文件（可通過官網下載）。
安裝要求：
螺絲刀：一字螺絲刀（2.5×0.4~3.5×0.6）
導線：1~2.5mm 實心線或 1~2.5mm 多股細線
扭矩：0.8Nm
五、應用場景
辦公室照明
智能家居照明
別墅照明
LED 室內照明
人體感應照明控制
RGBW 照明控制
樓宇自動化系統
4. 關鍵問題
問題 1：DLC-02-KN 網關的 DALI 設備連接能力與總線配置有何特點？
答案：該網關配備 2 個獨立 DALI Bus 通道，每個通道內置總線電源（每通道最大供電電流 250μA、保證供電電流 240mA，總線電壓 2×16V），支持每通道連接最多 64 個 DALI ECGs，總計可連接 128 個 DALI 設備，且無需額外配置 DALI 電源，適配 DALI-2 系列 DT1/DT5/DT6/DT7/DT8 等多種設備類型。
問題 2：DLC-02-KN 網關的核心控制功能與節能設計如何滿足實際應用需求？
答案：控制功能上，網關支持 16 個序列（每序列 32 步）和 16 個定時器（每個 6 種操作），序列可自定義亮度、顏色漸變及循環模式（1-255 次有限 / 無限循環），定時器支持實時時間同步與日程安排，適配娛樂、日常照明等多種場景；節能設計上，具備待機關閉功能，當所有 DALI 設備關閉時，可聯動 KNX 執行器切斷 DALI ECGs 的交流輸入，減少能耗損失。
問題 3：DLC-02-KN 網關的安裝、配置流程及硬件適配要求是什么？
答案：安裝方面，采用 35mm DIN 導軌安裝（8 單元寬），需使用 2.5×0.4~3.5×0.6 規格一字螺絲刀，搭配 1~2.5mm 實心 / 多股細線，接線扭矩控制在 0.8Nm，工作環境需滿足 - 25~+45℃、5~93% RH（非凝露）；配置方面，需通過 ETS5/ETS6 軟件，結合 MEAN WELL 提供的數據庫和 DCA 文件進行編程，支持本地 OLED 顯示屏 + 3 個按鍵（MOVE/SET/ESC）操作，同時兼容 KNX 系統與 DALI-2 設備的協議對接。
