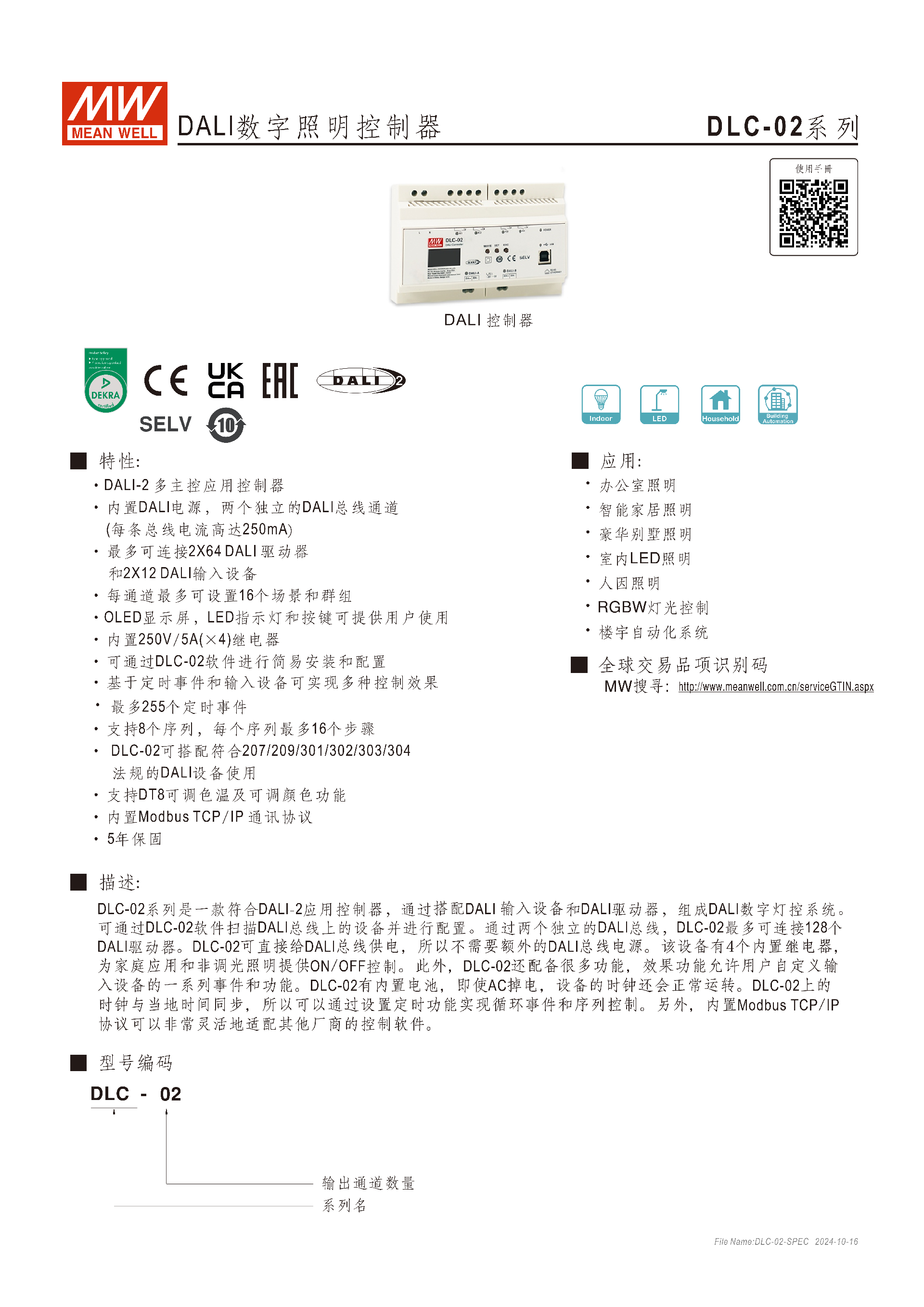

MEAN WELL DLC-02 系列是符合DALI-2 標準的多主控?cái)?shù)字照明控制器，具備兩個獨立 DALI 總線通道（每通道最大供電電流 250mA），最多可連接 128 個 DALI 驅動器和 24 個 DALI 輸入設備，內置 4 個 250V/5A 繼電器、Modbus TCP/IP 協議及 OLED 顯示屏，支持 16 個場景 / 群組、255 個定時事件和 8 個序列（每序列 16 步），適配 DT8 可調色溫和多種 DALI 設備，適用于辦公室、智能家居等場景，提供 5 年保固，可通過專屬軟件實現簡易安裝配置。
一、產品基礎信息
| 類別 | 關鍵內容 |
|---|---|
| 品牌型號 | MEAN WELL DLC-02 系列 |
| 產品定位 | DALI-2 多主控?cái)?shù)字照明控制器 |
| 保固期限 | 5 年 |
| 適用場景 | 辦公室照明、智能家居照明、豪華別墅照明、室內 LED 照明、人因照明、RGBW 燈光控制、樓宇自動化系統 |
| 核心價值 | 無需額外 DALI 總線電源，支持多設備聯動、定時 / 序列控制，適配多種 DALI 設備 |

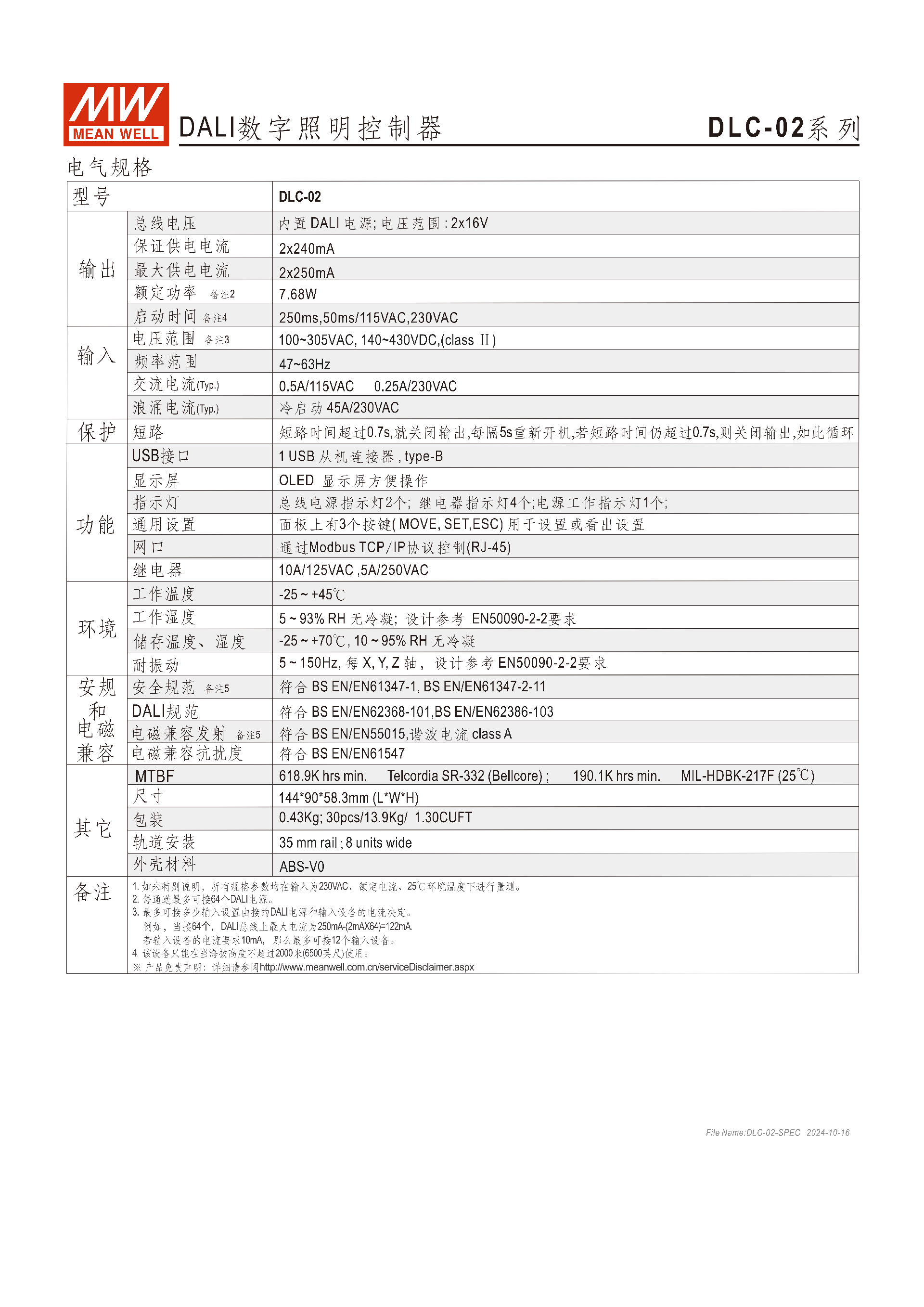

二、核心電氣與硬件規格
輸入輸出參數
輸入電壓：100~305VAC、140~430VDC（Class Ⅱ）
輸入頻率：47~63Hz
交流電流：Typ. 0.5A/115VAC、0.25A/230VAC
浪涌電流：冷啟動 45A/230VAC
總線配置：內置 DALI 電源，2 個獨立總線（A/B），電壓范圍 2×16V
供電能力：每通道保證 240mA，最大 250mA，總額定功率7.68W
啟動時間：250ms（230VAC）、50ms（115VAC）
硬件配置
繼電器：4 個，規格 250V/5A（或 10A/125VAC），帶獨立指示燈
接口：1 個 USB Type-B（從機）、1 個 RJ-45（以太網，支持 Modbus TCP/IP）
操作部件：OLED 顯示屏 + 3 個按鍵（MOVE、SET、ESC）
指示燈：總線電源燈 2 個、繼電器燈 4 個、電源工作燈 1 個
尺寸重量：144×90×58.3mm（L×W×H），單臺 0.43Kg，30 臺 / 箱（13.9Kg/1.30CUFT）
安裝方式：35mm 軌道安裝（8 units wide），外殼材料 ABS-V0
環境與防護
工作溫度：-25~+45℃
工作濕度：5~93% RH（無冷凝），符合 EN50090-2-2 要求
儲存條件：-25~+70℃，10~95% RH（無冷凝）
耐振動：5~150Hz，X/Y/Z 軸，符合 EN50090-2-2 要求
保護功能：短路保護（短路 > 0.7s 關閉輸出，5s 循環重啟）
海拔限制：≤2000 米（6500 英尺）
三、核心功能特性

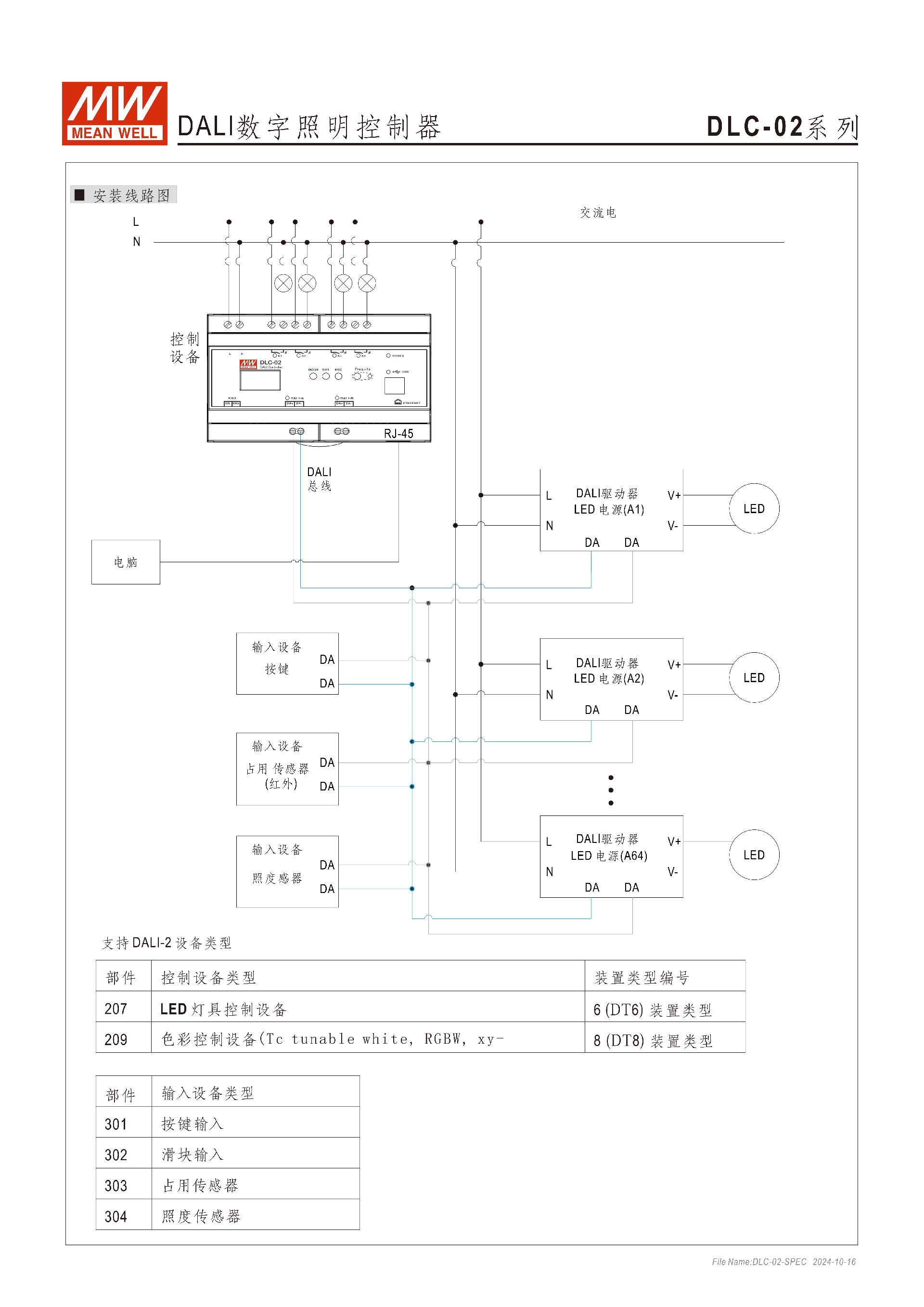

連接與適配能力
最大連接量：2×64=128 個 DALI 驅動器、2×12=24 個 DALI 輸入設備（取決于設備電流，如 10mA 輸入設備最多 12 個 / 通道）
支持 DALI 設備類型：符合 207/209/301/302/303/304 法規，含按鍵輸入（301）、滑塊輸入（302）、占用傳感器（303）、照度傳感器（304）
特殊功能：支持 DT8 可調色溫、可調顏色（RGBW 等）功能

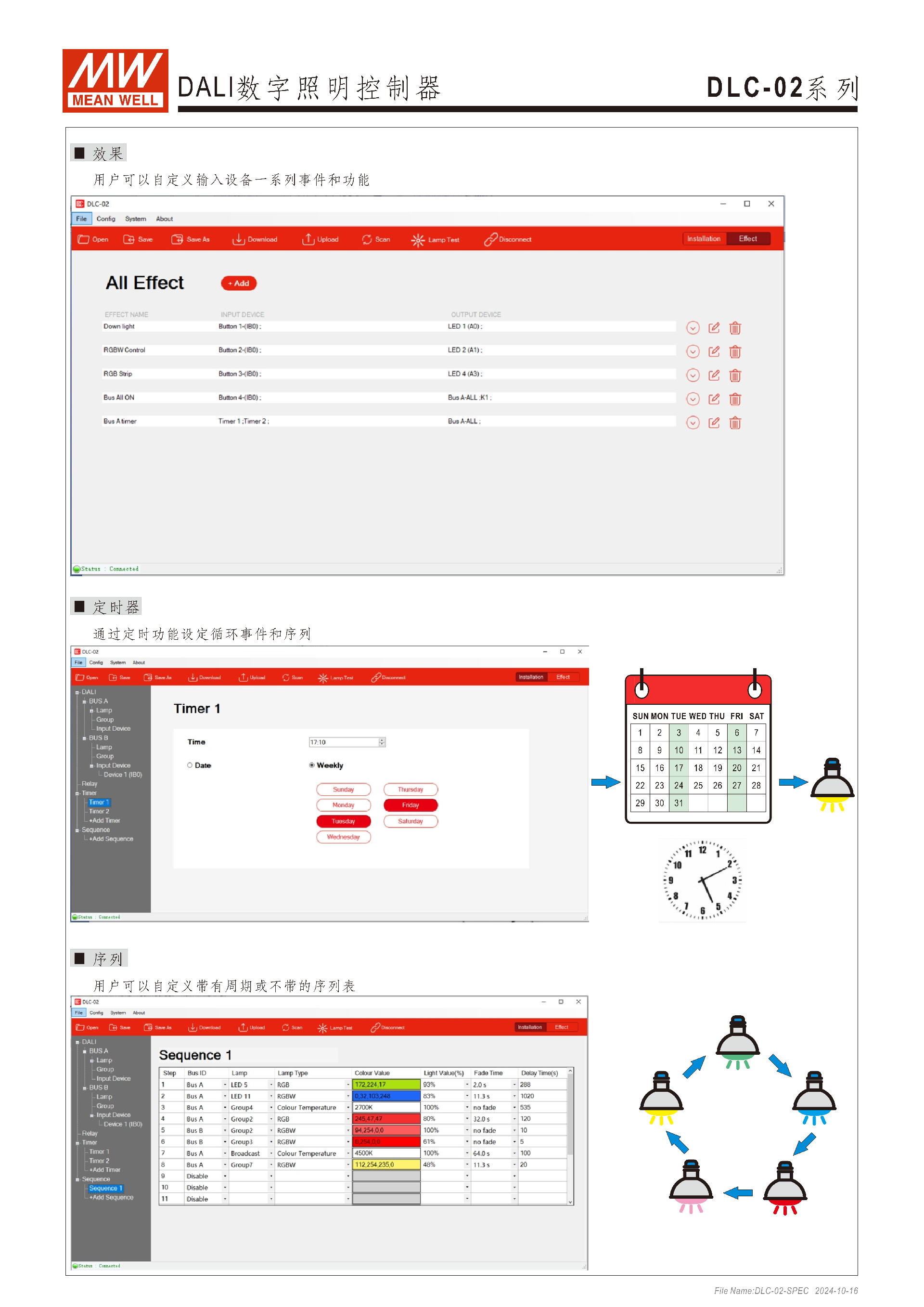

控制功能細節
場景與群組：每通道最多16 個場景和 16 個群組
定時事件：最多255 個，支持循環事件（時鐘與當?shù)貢r(shí)間同步，掉電仍運行）
序列控制：支持8 個序列，每個序列最多16 個步驟，可自定義周期或無周期
效果自定義：支持用戶自定義輸入設備的一系列事件和功能
協議支持：內置Modbus TCP/IP 通訊協議，靈活適配第三方控制軟件

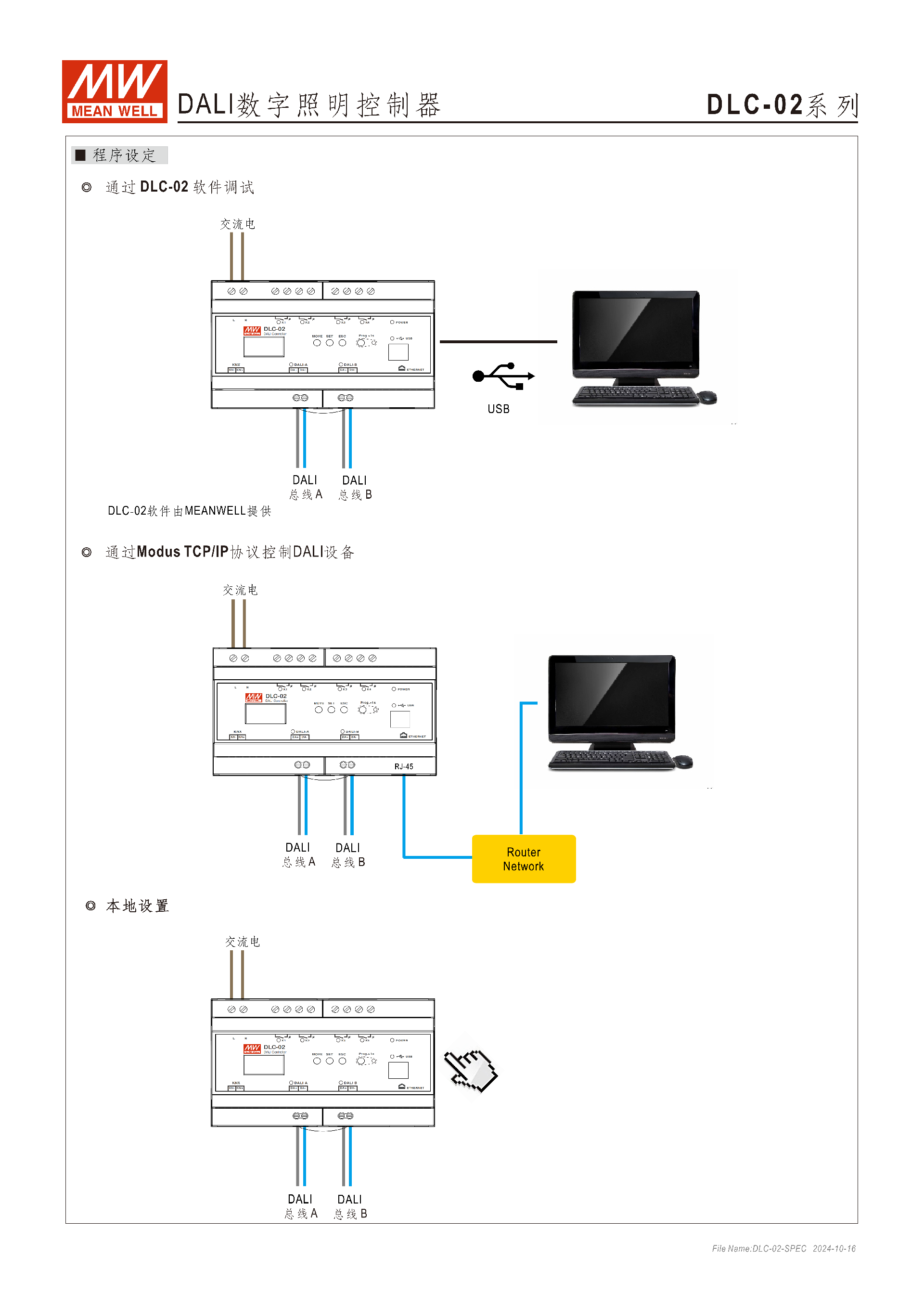

配置與調試
調試方式：通過 MEAN WELL 提供的DLC-02 專屬軟件（可官網下載）掃描設備、配置參數
本地操作：通過面板按鍵 + OLED 顯示屏進行設置與查看
四、合規與可靠性
安全規范：符合 BS EN/EN61347-1、BS EN/EN61347-2-11
電磁兼容：發射符合 BS EN/EN55015（諧波電流 Class A），抗擾度符合 BS EN/EN62368-101、EN62386-103
DALI 規范：符合 BS EN/EN61547
可靠性：MTBF 最小 618.9K hrs（Telcordia SR-332）、190.1K hrs（MIL-HDBK-217F，25℃）

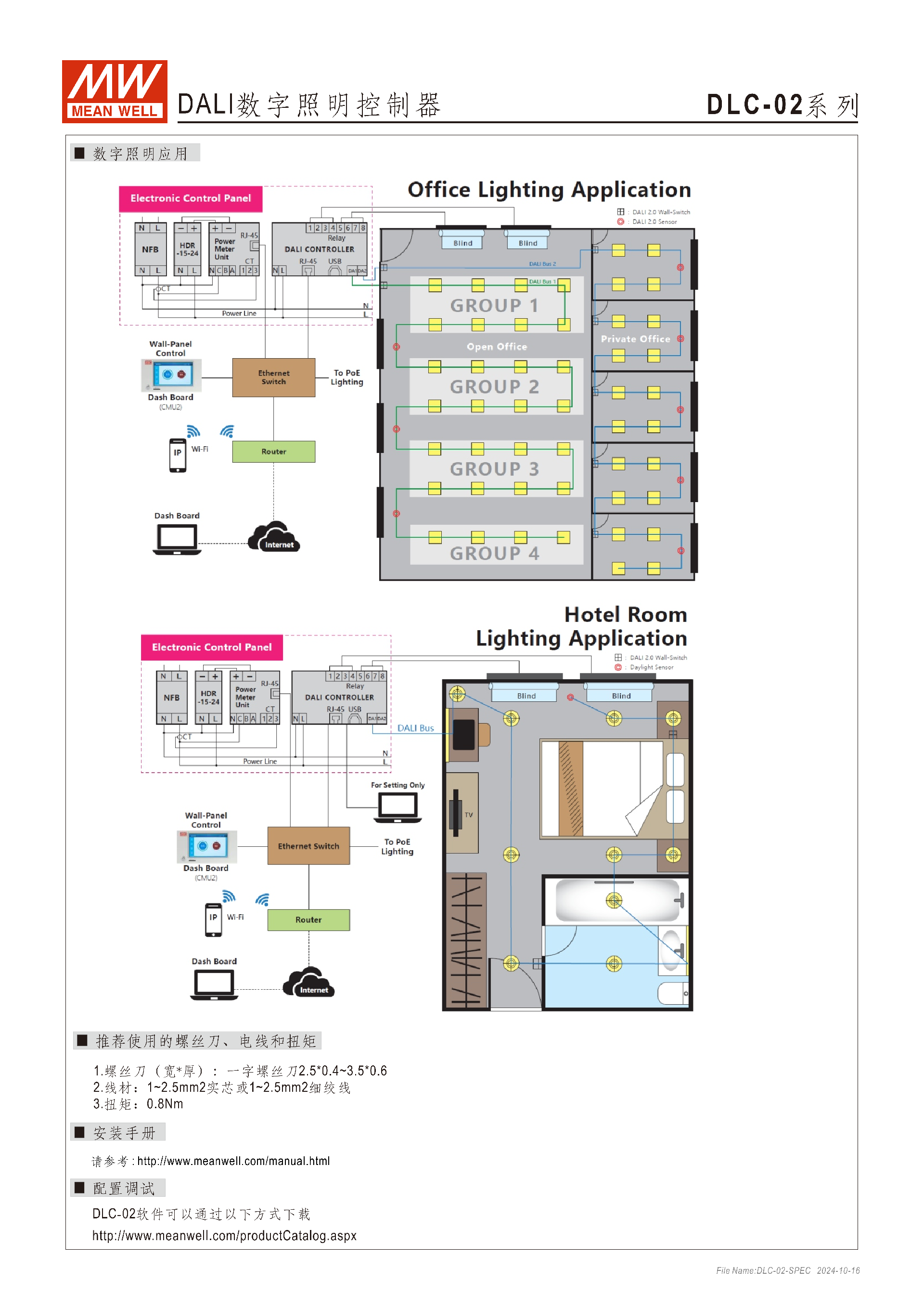

五、安裝與配件要求
螺絲刀：一字螺絲刀（2.5×0.4~3.5×0.6）
線材：1~2.5mm2 實芯線或 1~2.5mm2 細絞線
扭矩：0.8Nm
4. 關鍵問題及答案
問題 1：DLC-02 控制器的最大設備連接容量是多少？不同類型 DALI 設備的適配規則是什么？
答案：最大連接容量為 128 個 DALI 驅動器（2 個通道 ×64 個 / 通道）和 24 個 DALI 輸入設備（2 個通道 ×12 個 / 通道）；適配規則需遵循電流限制：每通道總線最大電流 250mA，若輸入設備電流為 10mA，最多可接 12 個 / 通道；若連接 64 個 DALI 驅動器（每個消耗 2mA），剩余 122mA 可分配給輸入設備，且需搭配符合 DALI 207/209/301-304 法規的設備（如 301 類按鍵輸入、303 類占用傳感器等）。
問題 2：DLC-02 如何實現靈活的照明控制？核心控制功能（定時、序列、場景）的參數上限是什么？
答案：通過三重核心能力實現靈活控制：① 本地操作（OLED 屏 + 3 個按鍵）+ 軟件配置（專屬 DLC-02 軟件）+ 遠程聯動（Modbus TCP/IP 協議）；② 內置時鐘保障掉電后定時功能正常運行；③ 支持 DT8 可調色溫和自定義效果。參數上限：場景 / 群組每通道最多 16 個，定時事件最多 255 個，序列最多 8 個（每個序列最多 16 個步驟）。
問題 3：DLC-02 的硬件防護、環境適應性及合規標準如何？適用于哪些特殊場景？
答案：硬件防護：具備短路保護（短路 > 0.7s 關閉輸出，5s 循環重啟），Class Ⅱ 絕緣設計；環境適應性：工作溫度 - 25~+45℃，濕度 5~93% RH 無冷凝，耐振動（5~150Hz，X/Y/Z 軸），海拔≤2000 米；合規標準：符合 BS EN/EN61347 系列（安全）、EN55015（電磁發射）、EN61547（DALI 規范）。適用于需要穩定多設備聯動的場景，如大型辦公室（多區域分組控制）、智能家居（定時 + 傳感器聯動）、豪華別墅（RGBW 色彩調節 + 場景切換）、樓宇自動化系統（第三方軟件集成）。
