APV-16-12 12v防水電源

 提示：點擊圖片可以放大

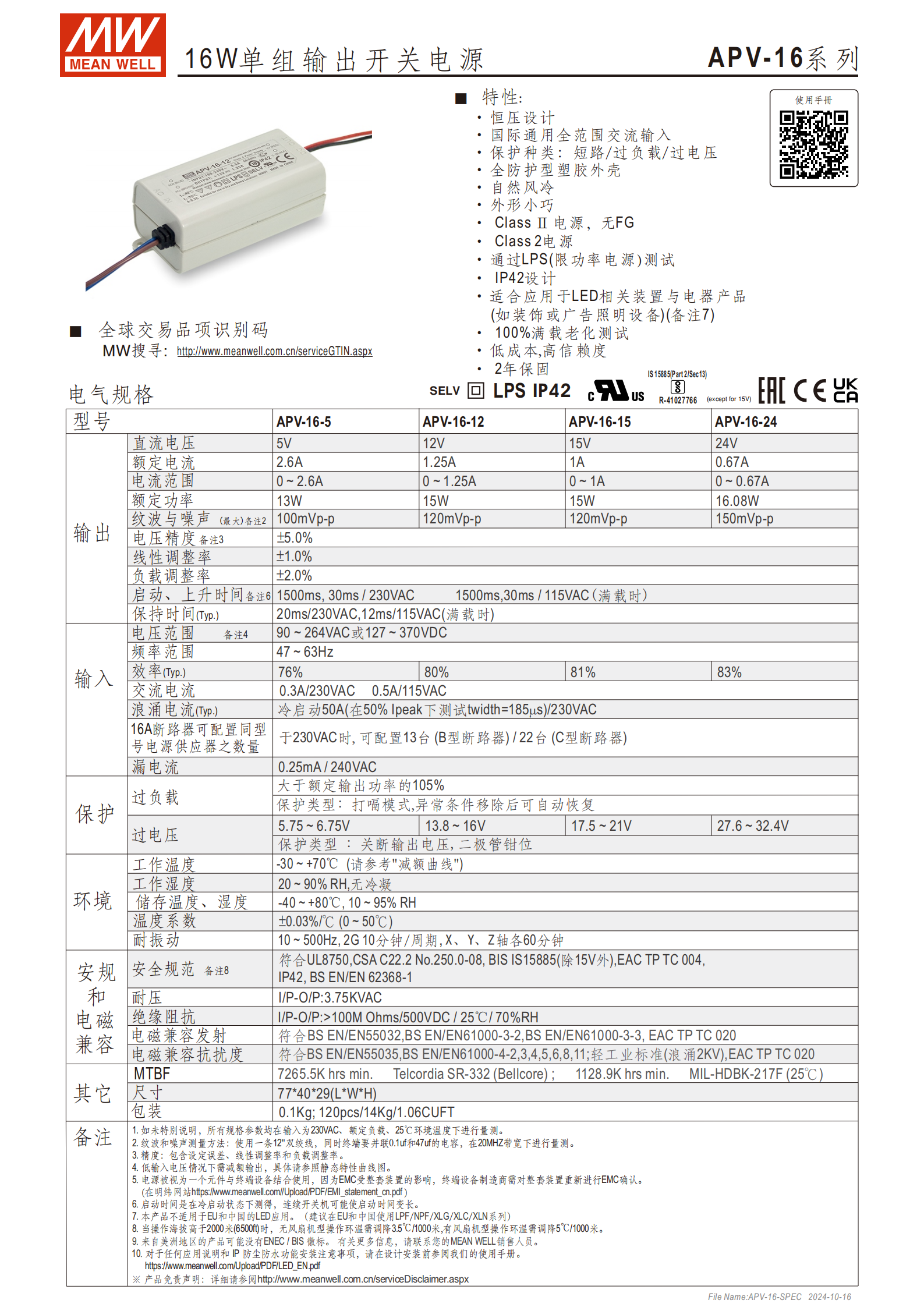

明緯APV-16 系列 16W 單組輸出開關電源，具備恒壓設計、國際通用全范圍交流輸入（90~264VAC 或 127~370VDC）、IP42 防護等級，提供 5V/12V/15V/24V 四種輸出規格，額定功率 13W~16.08W，擁有短路 / 過負載 / 過電壓多重保護，通過 UL8750 等多項安規與電磁兼容認證，Class Ⅱ 無 FG 設計、全防護塑膠外殼、自然風冷，外形小巧（774029mm）、低成本高信賴度，提供 2 年保固，適用于 LED 裝飾或廣告照明等相關裝置與電器產品

明緯 APV-16 系列是16W 單組輸出開關電源，主打恒壓設計，具備國際通用全范圍輸入、多重保護、高防護等級等特點，定位低成本、高信賴度，適用于 LED 裝飾照明、廣告照明等相關電器產品，通過多項國際安規與電磁兼容認證，提供 2 年保固服務。

二、核心參數詳情

（1）輸入?yún)?shù)
項目規格值
電壓范圍90~264VAC 或 127~370VDC
頻率范圍47~63Hz
交流電流0.3A/230VAC、0.5A/115VAC
浪涌電流（Typ.）冷啟動 50A（230VAC，50% Ipeak，twidth=185μs）
漏電流0.25mA / 240VAC
（2）輸出參數（4 種型號）
型號直流電壓額定電流電流范圍額定功率紋波與噪聲（最大）過電壓保護范圍
APV-16-55V2.6A0~2.6A13W100mVp-p5.75~6.75V
APV-16-1212V1.25A0~1.25A15W120mVp-p13.8~16V
APV-16-1515V1A0~1A15W120mVp-p17.5~21V
APV-16-2424V0.67A0~0.67A16.08W150mVp-p27.6~32.4V
共性參數電壓精度 ±5.0%，線性調整率 ±1.0%，負載調整率 ±2.0%




（3）時間與效率參數
項目規格值
啟動 / 上升時間（滿載）230VAC：1500ms/30ms；115VAC：1500ms/30ms
保持時間（Typ.，滿載）230VAC：20ms；115VAC：12ms
效率（Typ.）APV-16-5：76%；APV-16-12：80%；APV-16-15：81%；APV-16-24：83%

三、保護功能

  1. 過負載保護：觸發條件為大于額定輸出功率的 105%，保護模式為打嗝模式，異常條件移除后可自動恢復；

  2. 過電壓保護：保護模式為關斷輸出電壓 + 二極管鉗位，各型號對應專屬保護電壓范圍（詳見輸出參數表）；

  3. 短路保護：包含于多重保護體系，保障電源與負載安全。

四、環境與物理特性

  1. 環境參數：

    • 工作溫度：-30~+70℃（需參考減額曲線）；

    • 工作濕度：20~90% RH，無冷凝；

    • 儲存溫度 / 濕度：-40~+80℃，10~95% RH；

    • 溫度系數：±0.03%/℃（0~50℃）；

    • 耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。

  2. 物理參數：

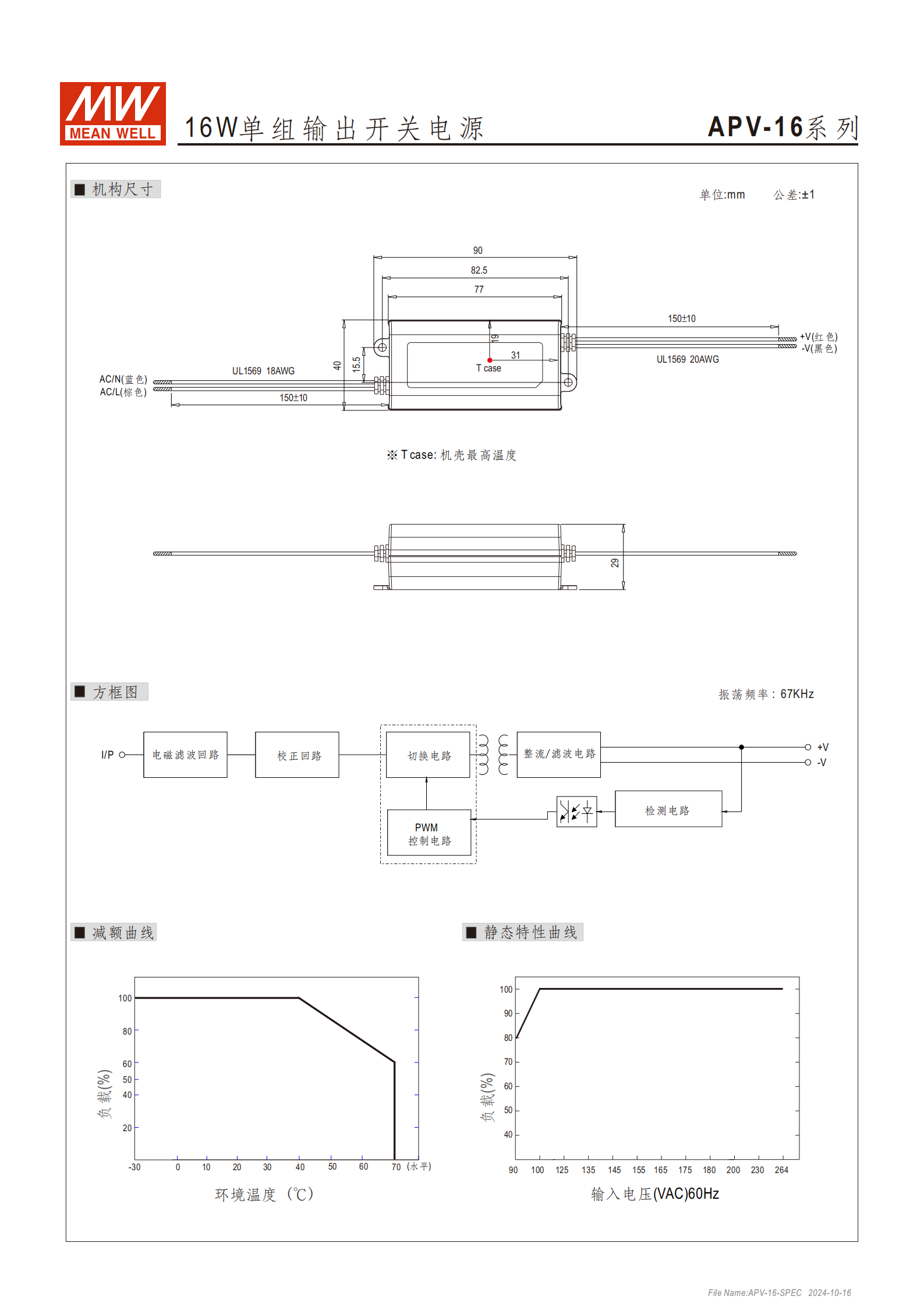

    • 尺寸：774029mm（LWH），公差 ±1mm；

    • 重量：0.1Kg；

    • 包裝規格：120pcs/14Kg/1.06CUFT。

五、認證與規范

  1. 安規安全規范：符合 UL8750、CSA C22.2 No.250.0-08、BIS IS15885（除 15V 外）、EAC TP TC 004、IP42、BS EN/EN 62368-1；

  2. 電磁兼容：

    • 發射：符合 BS EN/EN55032、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020；

    • 抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4 系列（2,3,4,5,6,8,11）、輕工業標準（浪涌 2KV）、EAC TP TC 020；

  3. 電氣防護：

    • 耐壓：I/P-O/P:3.75KVAC；

    • 絕緣阻抗：I/P-O/P:>100M Ohms/500VDC（25℃/70% RH）。

六、其他關鍵特性

  1. 100% 滿載老化測試，確保產品穩定性；

  2. Class Ⅱ 電源設計，無 FG（保護接地）；

  3. MTBF：7265.5K hrs min.（Telcordia SR-332 標準）、1128.9K hrs min.（MIL-HDBK-217F 標準，25℃）；

  4. 斷路器配置：230VAC 時，16A B 型斷路器可配置 13 臺同型號電源，16A C 型斷路器可配置 22 臺。

4. 關鍵問題及答案

問題 1：APV-16 系列開關電源有哪些輸出規格可選？不同規格的核心差異的是什么？

答案：該系列提供 4 種輸出規格，具體為 APV-16-5（5V/2.6A/13W）、APV-16-12（12V/1.25A/15W）、APV-16-15（15V/1A/15W）、APV-16-24（24V/0.67A/16.08W）；核心差異體現在直流電壓、額定電流、額定功率及紋波與噪聲（最大），其中 5V 型號紋波最?。?00mVp-p），24V 型號額定功率最大（16.08W）且紋波最大（150mVp-p），12V 和 15V 型號額定功率一致（15W）、紋波相同（120mVp-p）。

問題 2：APV-16 系列電源的防護能力和工作環境限制如何？適用于哪些場景？

答案：防護能力方面，具備 IP42 防塵防水等級，擁有短路、過負載、過電壓三重保護（過負載為打嗝模式自動恢復，過電壓為關斷輸出 + 二極管鉗位）；工作環境限制為：溫度 - 30~+70℃（需參考減額曲線），濕度 20~90% RH 無冷凝，海拔高于 2000 米時，無風扇機型需按 3.5℃/1000 米調降操作環溫；適用場景為 LED 相關裝置與電器產品，尤其適合裝飾照明、廣告照明設備（EU 和中國市場建議優先考慮 LPF/NPF/XLG/XLC/XLN 系列）。

問題 3：APV-16 系列電源在電氣安全和可靠性方面有哪些保障？

答案：電氣安全保障：通過 UL8750、CSA C22.2 No.250.0-08 等多項國際安規認證，電磁兼容符合 BS EN/EN55032 等標準，輸入與輸出間耐壓達 3.75KVAC，絕緣阻抗大于 100M Ohms/500VDC（25℃/70% RH），漏電流僅 0.25mA/240VAC；可靠性保障：經過 100% 滿載老化測試，MTBF 最低達 1128.9K hrs（MIL-HDBK-217F 標準，25℃），具備耐振動（10~500Hz，2G）特性，采用全防護塑膠外殼，自然風冷設計，提供 2 年保固服務。
