MEAN WELL 的APV-12 系列 12W 單組輸出開關電源，具備恒壓設計、國際通用全范圍交流輸入（90~264VAC 或 127~370VDC），提供5V、12V、15V、24V四種輸出規格，額定功率 10W-12W，擁有短路 / 過負載 / 過電壓三重保護，采用IP42 防護等級全防護型塑膠外殼，符合多項國際安規與電磁兼容標準，MTBF 最高達 7488.9K 小時，適用于 LED 裝飾或廣告照明等相關裝置，兼具低成本、高信賴度優勢，提供 2 年保固。
品牌與系列：MEAN WELL（明緯）APV-12 系列，定位 12W 單組輸出開關電源
核心設計：恒壓設計，Class Ⅱ/Class 2 電源（無 FG），通過 LPS（限功率電源）測試
防護等級：IP42，全防護型塑膠外殼，自然風冷，外形小巧
核心優勢：低成本、高信賴度，100% 滿載老化測試，2 年保固
應用場景：適用于 LED 相關裝置與電器產品（如裝飾或廣告照明設備），不適用 EU 和中國 LED 應用（建議選用 LPF/NPF/XLG/XLC/XLN 系列）

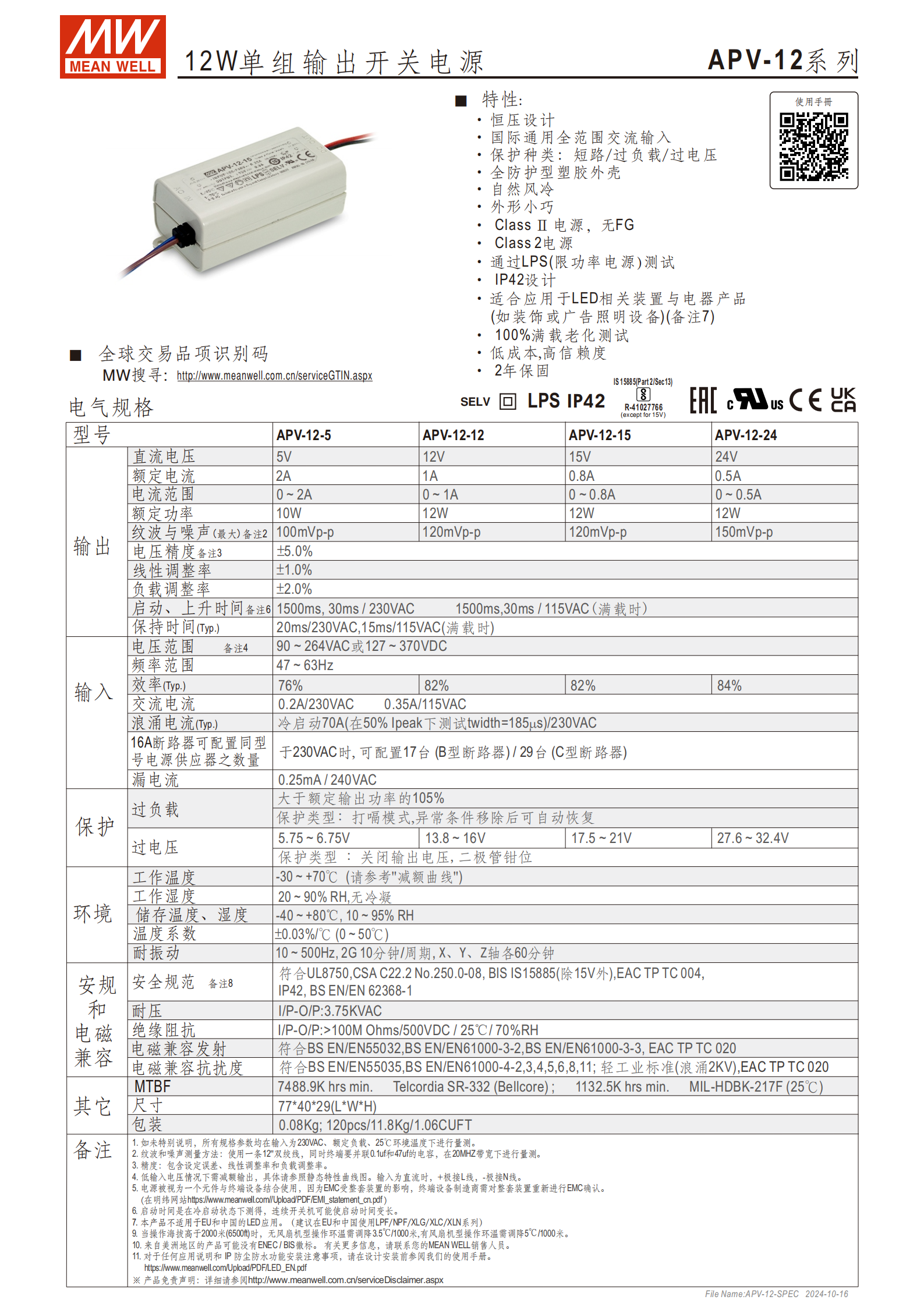

二、關鍵電氣規格（核心參數表格）
| 類別 | 具體參數 | APV-12-5 | APV-12-12 | APV-12-15 | APV-12-24 |
|---|---|---|---|---|---|
| 輸出參數 | 直流電壓 | 5V | 12V | 15V | 24V |
| 額定電流 | 2A | 1A | 0.8A | 0.5A | |
| 電流范圍 | 0~2A | 0~1A | 0~0.8A | 0~0.5A | |
| 額定功率 | 10W | 12W | 12W | 12W | |
| 紋波與噪聲（最大） | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
| 電壓精度 | ±5.0% | ±1.0% | ±2.0% | - | |
| 輸入?yún)?shù) | 電壓范圍 | 90~264VAC 或 127~370VDC | - | - | - |
| 頻率范圍 | 47~63Hz | - | - | - | |
| 效率（Typ） | 76% | 82% | 82% | 84% | |
| 交流電流 | 0.2A/230VAC、0.35A/115VAC | - | - | - | |
| 浪涌電流（TVp） | 冷啟動 70A/230VAC（50% lpeak，twidth=185s） | - | - | - | |
| 保護參數 | 過負載保護 | >105% 額定輸出功率 | - | - | - |
| 過電壓保護值 | 5.75~6.75V | 13.8~16V | 17.5~21V | 27.6~32.4V | |
| 過電壓保護類型 | 關閉輸出電壓，二極管鉗位 | - | - | - | |
| 短路保護 | 打嗝模式，異常移除后自動恢復 | - | - | - |
三、環境與物理特性
工作條件：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+80℃，儲存濕度 10~95% RH

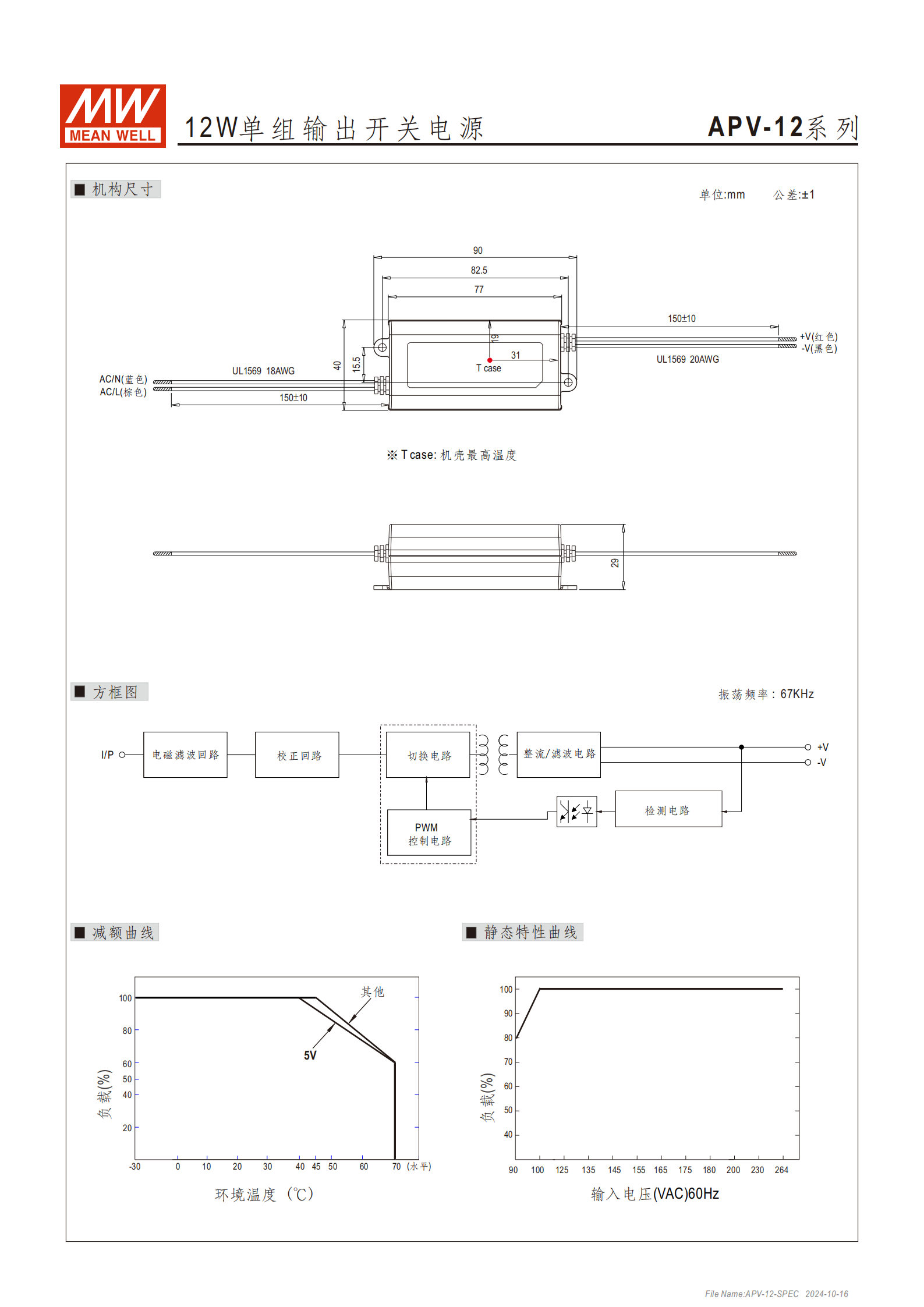

物理參數：
尺寸：774029mm（LWH）
單臺重量：0.08Kg
包裝規格：120pcs/11.8Kg/1.06CUFT
其他環境適應性：
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
高海拔調整：海拔 > 2000 米時，無風扇機型環溫調降 3.5℃/1000 米
四、安規與電磁兼容
安全規范：符合UL750、CSA C22.2 No 250.0-08、BIS IS15885（除 15V 外）、EAC TP TC 004、BS EN/EN 62368-1
絕緣與耐壓：
耐壓：I/P-O/P：3.75KVAC
絕緣阻抗：I/P-O/P：>100M Ohms/500VDC/25℃/70% RH
漏電流：0.25mA/240VAC
電磁兼容：
發射：符合 BS EN/EN55032、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020
抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11（輕工業標準，浪涌 2KV）、EAC TP TC 020
五、其他關鍵參數
MTBF（平均無故障時間）：
最小 7488.9K hrs（Telcordia SR-332 標準，25℃）
最小 1132.5K hrs（MIL-HDBK-217F 標準，25℃）
斷路器配置：230VAC 時，16A B 型斷路器可配置 17 臺，16A C 型斷路器可配置 29 臺
特殊說明：美國地區產品可能無 ENEC/BIS 標識，需聯系銷售人員確認
4. 關鍵問題及答案
問題 1：APV-12 系列電源有哪些輸出規格可選？不同規格的額定電流和功率分別是多少？
答案：該系列提供 4 種輸出規格，具體參數如下：
| 型號 | 直流電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| APV-12-5 | 5V | 2A | 10W |
| APV-12-12 | 12V | 1A | 12W |
| APV-12-15 | 15V | 0.8A | 12W |
| APV-12-24 | 24V | 0.5A | 12W |
問題 2：APV-12 系列電源的防護性能和工作環境適應性如何？核心防護功能有哪些？
答案：防護與環境適應性：① 防護等級為IP42，全防護型塑膠外殼，防塵防濺；② 工作溫度范圍 **-30~+70℃，工作濕度 20~90% RH（無冷凝），耐振動（10~500Hz，2G），高海拔可按標準調降環溫；③ 核心防護功能包括短路保護 **（打嗝模式，自動恢復）、過負載保護（>105% 額定功率）、過電壓保護（不同規格對應 5.75~32.4V 保護范圍，二極管鉗位關閉輸出）。
問題 3：APV-12 系列電源的安規認證和電磁兼容標準是否符合國際要求？適用哪些關鍵場景？
答案：① 安規認證：符合 UL750、CSA C22.2 No 250.0-08、BIS IS15885（除 15V 外）等多項國際標準，耐壓 3.75KVAC，絕緣阻抗 > 100M Ohms；② 電磁兼容：符合 BS EN/EN55032（發射）、BS EN/EN55035（抗擾度）等標準，滿足輕工業浪涌 2KV 要求；③ 適用場景：主要用于LED 相關裝置與電器產品（如裝飾照明、廣告照明設備），需注意不適用 EU 和中國地區的 LED 應用（建議替換為 LPF/NPF 等系列）。
