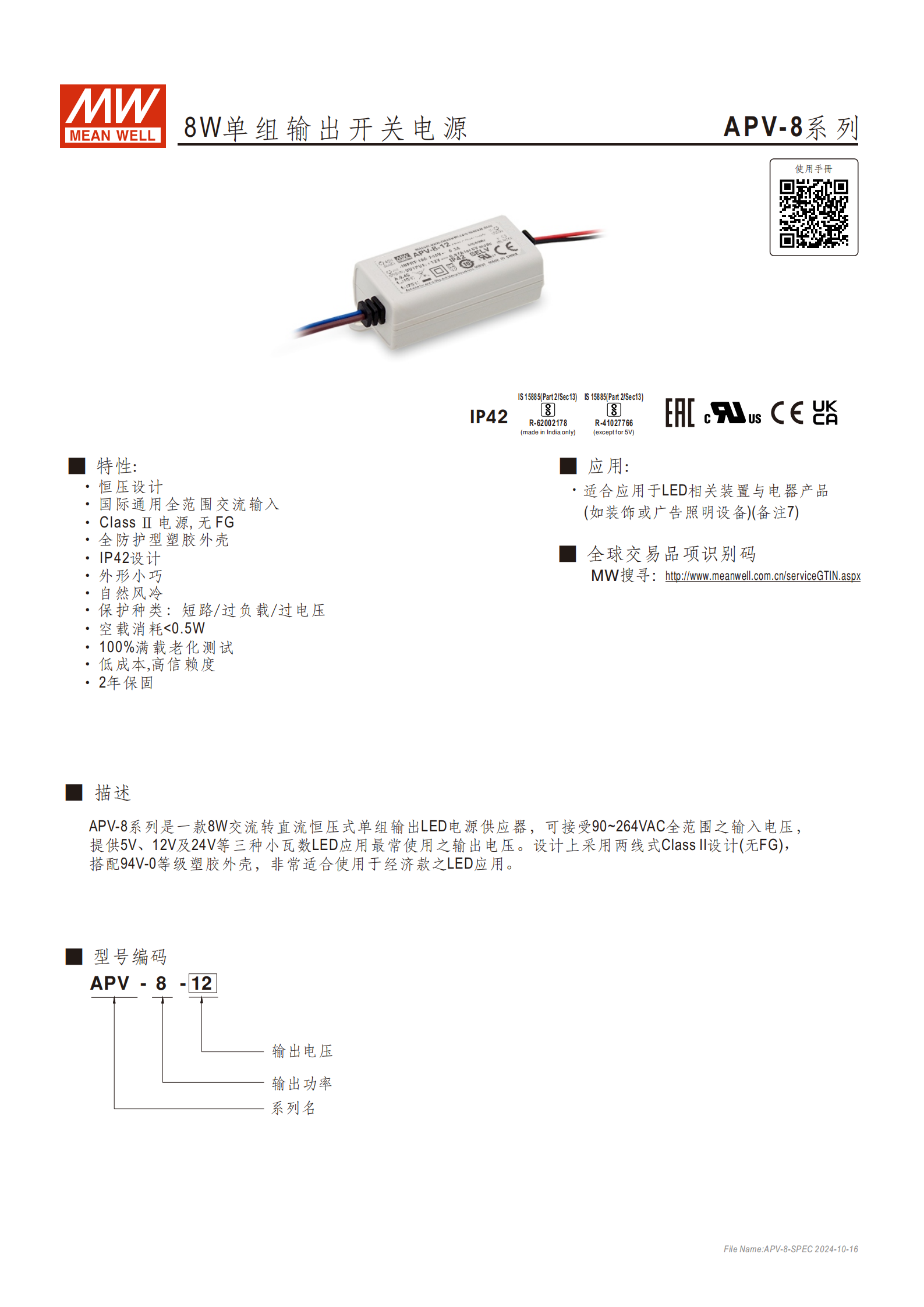

明緯 APV-8 系列是一款8W 單組輸出恒壓式 LED 開關電源，具備90~264VAC 全范圍交流輸入，提供5V、12V、24V三種輸出電壓，采用Class Ⅱ 無 FG 設計與IP42 防護等級全防護塑膠外殼，支持短路、過負載、過電壓三重保護，空載消耗 < 0.5W，效率最高達 81%，工作溫度范圍 - 30~70℃，適用于 LED 裝飾或廣告照明等裝置，享有2 年保固，兼具小巧、低成本、高信賴度的特點。
品牌與系列：MEAN WELL（明緯）APV-8 系列
產品類型：8W 單組輸出交流轉直流恒壓式 LED 專用開關電源
核心定位：經濟款 LED 應用電源，兼具低成本與高信賴度
核心設計：Class Ⅱ 兩線式設計（無 FG）、全防護型塑膠外殼（94V-0 等級）、自然風冷
關鍵特性：IP42 防護等級、外形小巧、空載消耗 < 0.5W、100% 滿載老化測試、2 年保固

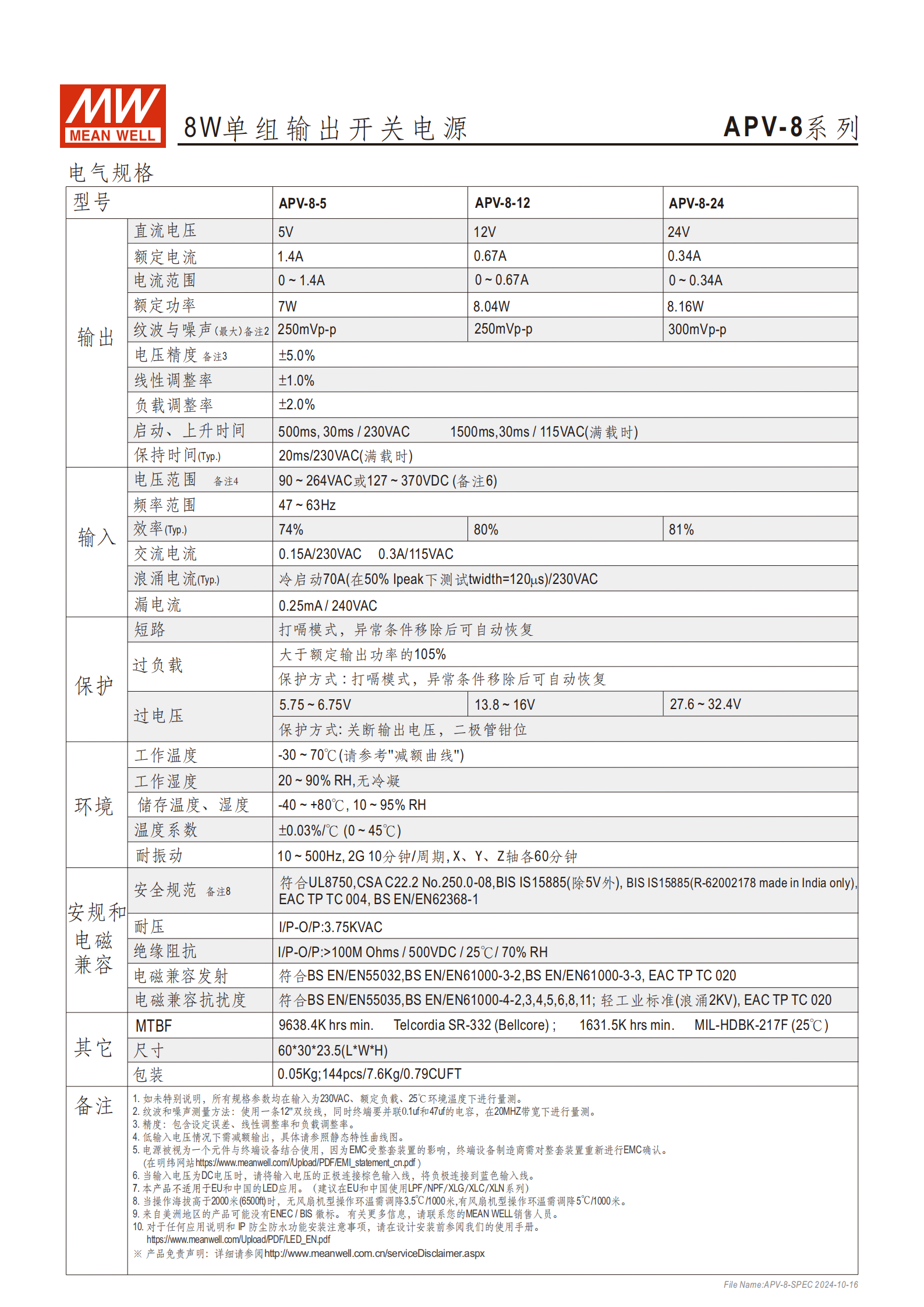

二、電氣規格詳情
| 類別 | 具體參數 | APV-8-5 | APV-8-12 | APV-8-24 | 備注 |
|---|---|---|---|---|---|
| 輸出參數 | 直流電壓 | 5V | 12V | 24V | 額定輸出 |
| 額定電流 | 1.4A | 0.67A | 0.34A | 電流范圍 0~ 額定值 | |
| 額定功率 | 7W | 8.04W | 8.16W | - | |
| 紋波與噪聲（最大） | 250mVp-p | 250mVp-p | 300mVp-p | 20MHZ 帶寬下測量 | |
| 電壓精度 | ±5.0% | ±5.0% | ±5.0% | 含設定誤差、線性 / 負載調整率 | |
| 線性調整率 | ±1.0% | ±1.0% | ±1.0% | - | |
| 負載調整率 | ±2.0% | ±2.0% | ±2.0% | - | |
| 輸入?yún)?shù) | 電壓范圍 | 90~264VAC 或 127~370VDC | 同左 | 同左 | 低輸入電壓需減額輸出 |
| 頻率范圍 | 47~63Hz | 同左 | 同左 | - | |
| 交流電流 | 0.15A/230VAC、0.3A/115VAC | 同左 | 同左 | - | |
| 浪涌電流（Typ.） | 冷啟動 70A/230VAC（50% Ipeak，twidth=120μs） | 同左 | 同左 | - | |
| 漏電流 | 0.25mA/240VAC | 同左 | 同左 | - | |
| 效率 | 典型值 | 74% | 80% | 81% | 230VAC、額定負載、25℃環境 |
三、啟動與保持特性
啟動時間：500ms（230VAC）；1500ms（115VAC，滿載）
上升時間：30ms（230VAC/115VAC，滿載）
保持時間（Typ.）：20ms/230VAC（滿載時）
四、保護功能
| 保護類型 | 觸發條件 | 保護方式 |
|---|---|---|
| 短路保護 | 輸出短路 | 打嗝模式，異常移除后自動恢復 |
| 過負載保護 | 輸出功率 > 額定功率 105% | 打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 輸出電壓 5.75~6.75V | 關斷輸出，二極管鉗位 |
| 輸出電壓 13.8~16V | 關斷輸出，二極管鉗位 | |
| 輸出電壓 27.6~32.4V | 關斷輸出，二極管鉗位 |
五、環境與物理參數
工作環境：
溫度：-30~70℃（需參考減額曲線）
濕度：20~90% RH，無冷凝
儲存環境：
溫度：-40~80℃
濕度：10~95% RH
溫度系數：±0.03%/℃（0~45℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

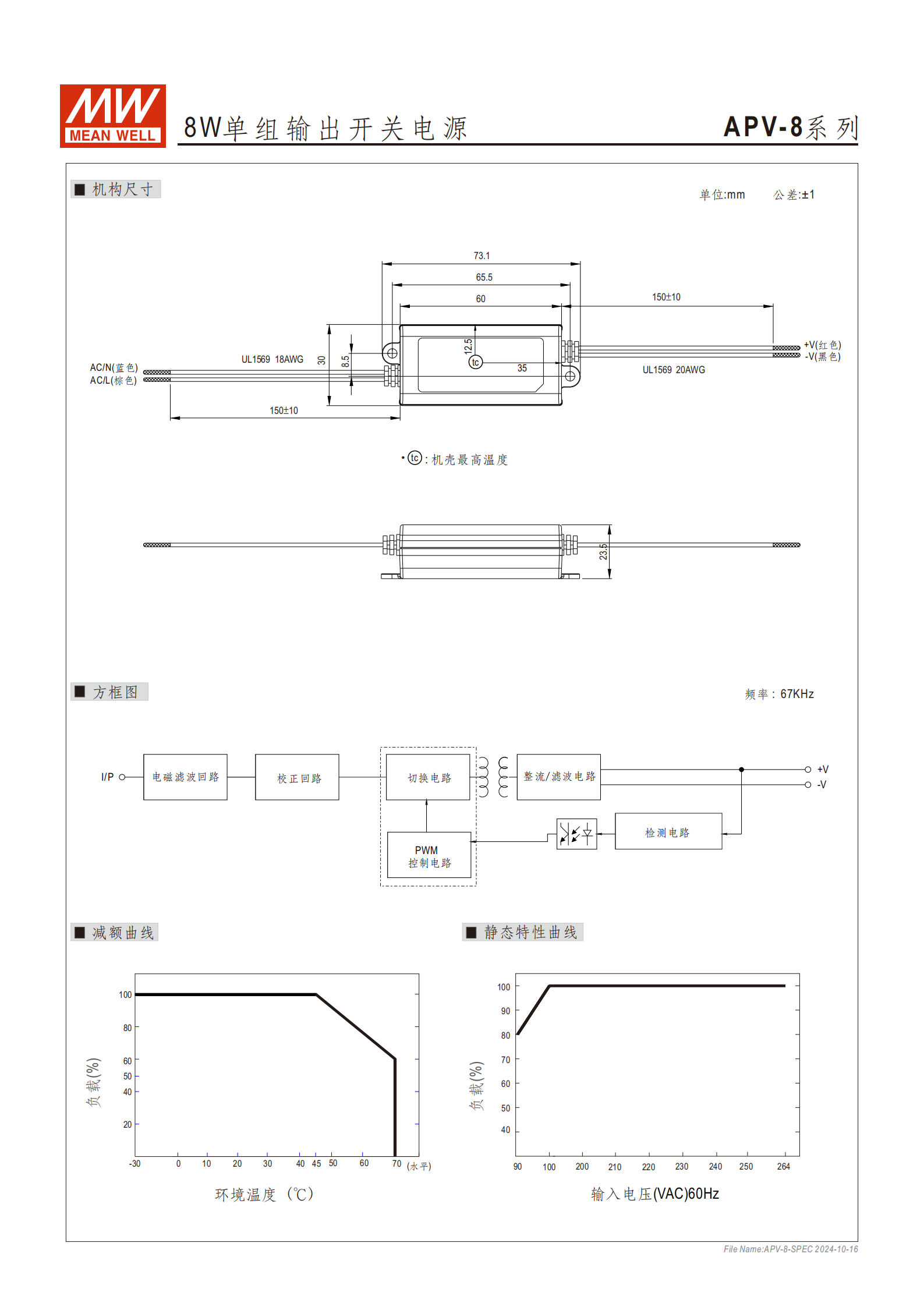

物理尺寸：603023.5mm（LWH）
重量：0.05Kg
包裝規格：144pcs/7.6Kg/0.79CUFT
六、合規與認證
安全規范：符合 UL8750、CSA C22.2 No.250.0-08、BIS IS15885（部分型號）、EAC TP TC 004、BS EN/EN62368-1
電磁兼容：
發射：符合 BS EN/EN55032、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020
抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11，輕工業標準（浪涌 2KV）、EAC TP TC 020
MTBF：9638.4K hrs min.（Telcordia SR-332）；1631.5K hrs min.（MIL-HDBK-217F，25℃）
七、應用場景
適用設備：LED 相關裝置與電器產品，如裝飾照明設備、廣告照明設備等
限制說明：不適用于 EU 和中國的 LED 應用（建議替換為 LPF/NPF/XLG/XLC/XLN 系列）
4. 關鍵問題
問題 1：明緯 APV-8 系列電源的核心適配場景與關鍵優勢是什么？
答案：核心適配場景為經濟款 LED 相關裝置，包括裝飾照明、廣告照明等設備；關鍵優勢包括：① 國際通用全范圍輸入（90~264VAC），適配全球電網；② 具備 IP42 防護等級與 94V-0 等級塑膠外殼，安全性高；③ 支持短路、過負載、過電壓三重保護，且短路 / 過負載可自動恢復，可靠性強；④ 空載消耗 < 0.5W，能耗低，同時 100% 滿載老化測試確保品質；⑤ 外形小巧（603023.5mm）、重量僅 0.05Kg，安裝便捷。
問題 2：APV-8 系列三款型號（APV-8-5/12/24）的核心輸出參數差異的是什么？
答案：核心輸出參數差異集中在電壓、電流與功率，具體如下：① 輸出電壓分別為 5V、12V、24V，覆蓋 LED 常用小瓦數電壓需求；② 額定電流對應為 1.4A、0.67A、0.34A，電壓越高電流越?。虎?額定功率分別為 7W、8.04W、8.16W，均接近 8W 設計標準；④ 紋波與噪聲差異：5V/12V 型號最大 250mVp-p，24V 型號最大 300mVp-p；⑤ 過電壓保護閾值分別為 5.75~6.75V、13.8~16V、27.6~32.4V，與輸出電壓呈正比。
問題 3：APV-8 系列電源的工作環境限制及特殊使用注意事項有哪些？
答案：① 工作環境限制：溫度范圍 - 30~70℃（需參考減額曲線，高 / 低溫可能需降額使用），濕度 20~90% RH 且無冷凝；儲存環境溫度 - 40~80℃、濕度 10~95% RH；② 海拔限制：操作海拔高于 2000 米時，無風扇機型（本系列為自然風冷）需按 3.5℃/1000 米調降操作環溫；③ 輸入電壓注意：直流輸入時需將正極接棕色線、負極接藍色線，低交流輸入電壓下需減額輸出；④ 應用限制：不適用于 EU 和中國的 LED 應用，需替換為指定系列；⑤ EMC 注意：電源僅為元件，終端設備制造商需對整套裝置重新進行 EMC 確認。
