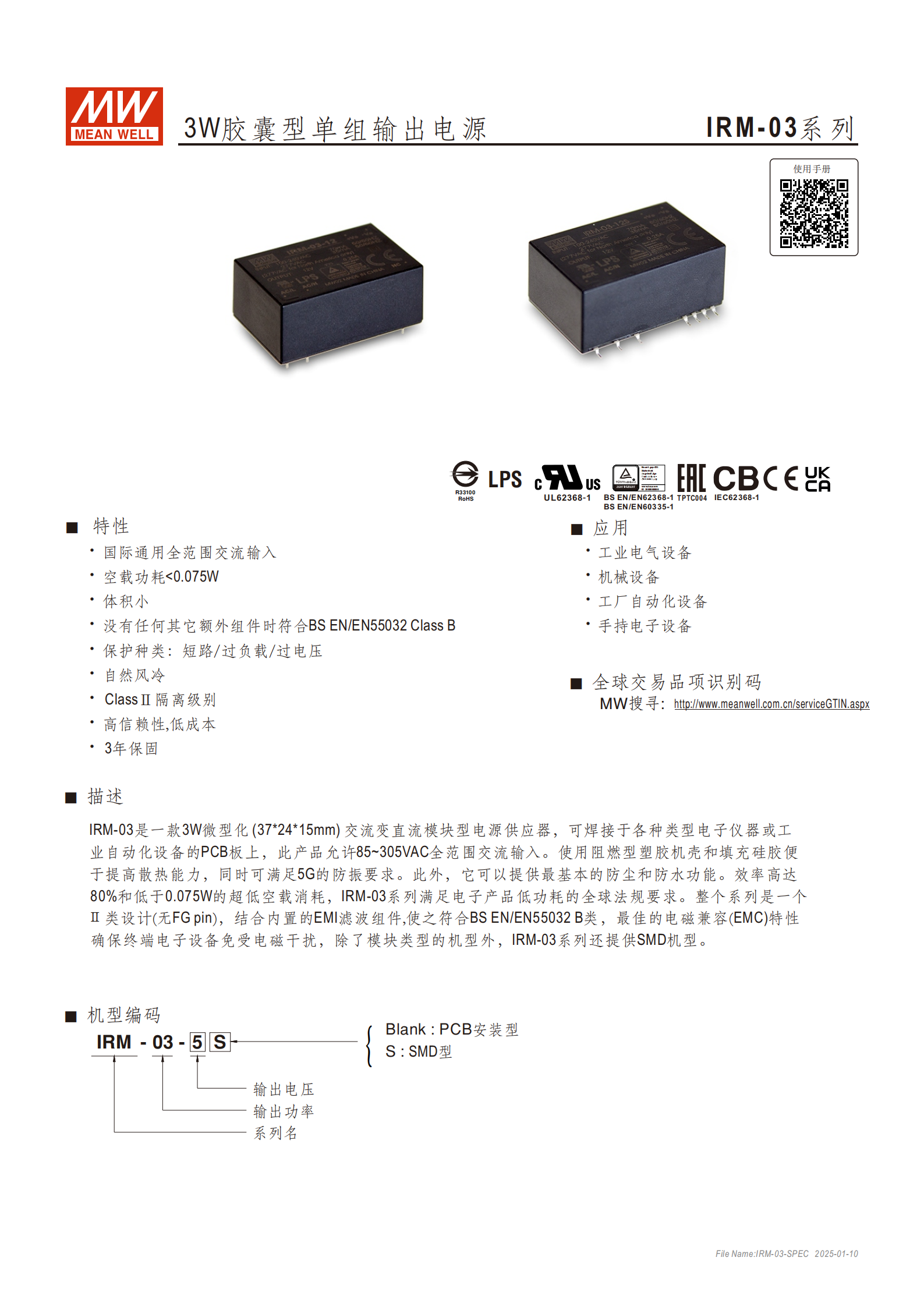

IRM-03 系列是 3W 膠囊型單組輸出 AC-DC 模塊電源，具備85~305VAC 全范圍交流輸入、≤0.075W 超低空載功耗、80% 最高效率，提供 3.3V~24V 多種輸出電壓選項，采用阻燃塑膠機殼 + 硅膠填充設計，滿足 5G 防振及基礎防塵防水需求，符合 ClassⅡ 隔離級別與 BS EN/EN55032 Class B 電磁兼容標準，具備短路 / 過負載 / 過電壓保護功能，有 PCB 安裝型（372415mm）和 SMD 型（372416mm）兩種機型，適用于工業電氣、機械設備等場景，提供 3 年保固，信賴性高且成本低。
產品定位：3W 微型化交流變直流模塊型電源供應器，可直接焊接于電子儀器或工業自動化設備的 PCB 板，提供穩定直流輸出
核心優勢：
輸入范圍廣：85~305VAC 全范圍交流輸入，兼容 120~430VDC 直流輸入，全球通用
低功耗高效：空載功耗 <0.075W，效率最高達80%，滿足全球低功耗法規
結構設計：阻燃型塑膠機殼 + 填充硅膠，具備5G 防振能力，基礎防塵防水，散熱性優異
隔離級別：ClassⅡ 隔離設計（無 FG pin），內置 EMI 濾波組件，電磁兼容性能佳
機型選擇：
PCB 安裝型：尺寸372415mm（LWH）
SMD 型：尺寸372416mm（LWH），支持回流焊接
質保與信賴性：3 年保固，MTBF 最低為 2137.6K hrs（MIL-HDBK-217F 標準，25℃），最高 10762.8K hrs（Telcordia SR-332 標準）

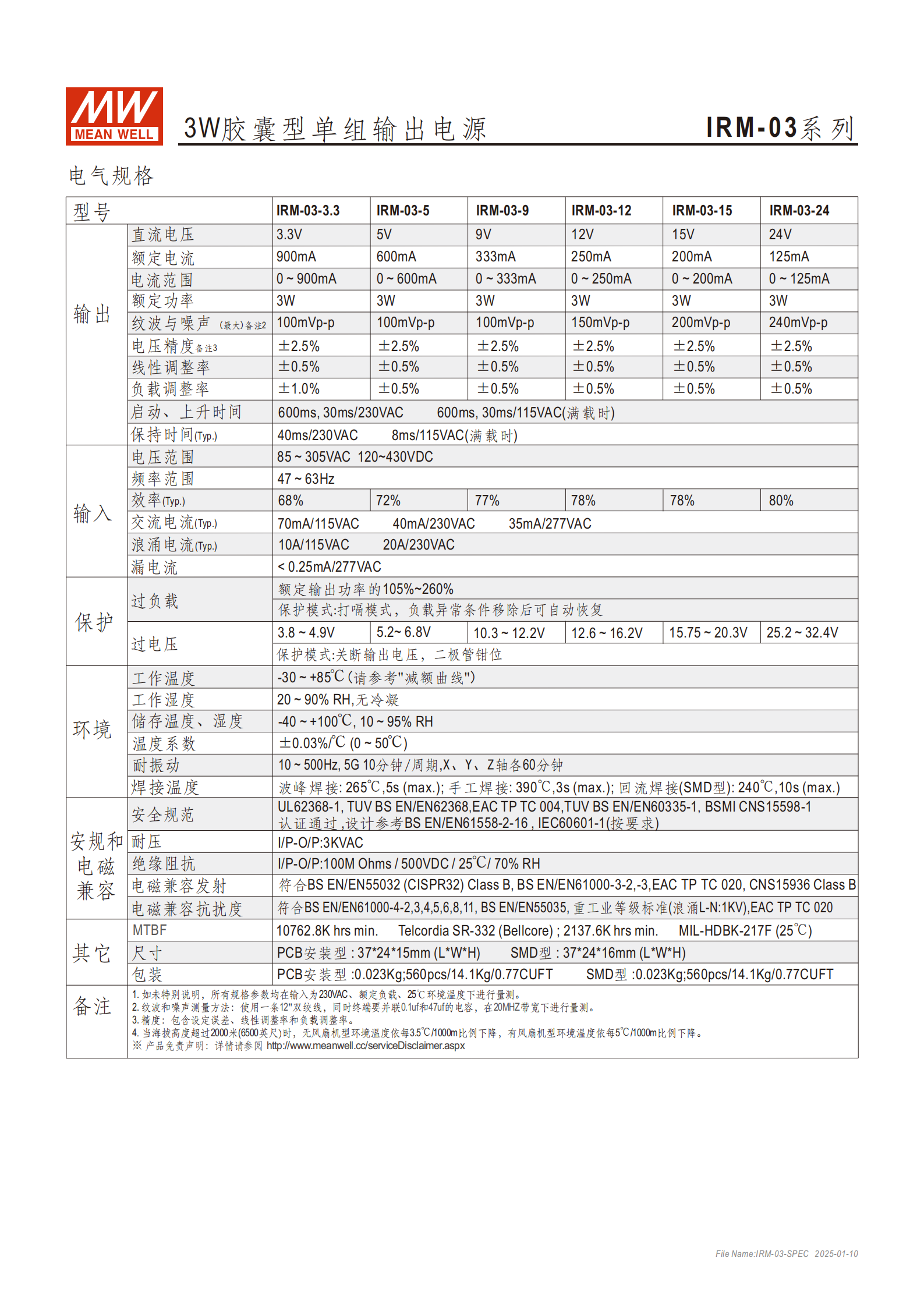

二、核心電氣規格（關鍵參數匯總表）
| 類別 | 具體參數 | IRM-03-3.3 | IRM-03-5 | IRM-03-9 | IRM-03-12 | IRM-03-15 | IRM-03-24 |
|---|---|---|---|---|---|---|---|
| 輸出電壓 | 額定直流電壓 | 3.3V | 5V | 9V | 12V | 15V | 24V |
| 輸出電流 | 額定電流 / 電流范圍 | 900mA/0~900mA | 600mA/0~600mA | 333mA/0~333mA | 250mA/0~250mA | 200mA/0~200mA | 125mA/0~125mA |
| 輸出功率 | 額定功率 | 3W | 3W | 3W | 3W | 3W | 3W |
| 輸出精度 | 電壓精度（含設定誤差、線性 / 負載調整率） | ±2.5% | ±2.5% | ±2.5% | ±2.5% | ±2.5% | ±2.5% |
| 線性調整率 | - | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 紋波噪聲 | 最大紋波與噪聲（20MHz 帶寬測量） | 100mVp-p | 100mVp-p | 100mVp-p | 150mVp-p | 200mVp-p | 240mVp-p |
| 輸入?yún)?shù) | 電壓范圍、頻率范圍、交流電流（Typ.） | 85~305VAC/120~430VDC；47~63Hz；70mA/115VAC、40mA/230VAC、35mA/277VAC | |||||
| 效率 | 典型效率 | 68% | 72% | 77% | 78% | 78% | 80% |
三、保護功能
過負載保護：觸發條件為額定輸出功率的105%~260%，保護模式為打嗝模式，負載異常移除后自動恢復
過電壓保護：不同機型觸發電壓不同（3.8~4.9V 至 25.2~32.4V），保護模式為關斷輸出電壓，二極管鉗位
短路保護：內置短路保護機制，保障電源與終端設備安全
四、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368、EAC TP TC 004、TUV BS EN/EN60335-1、BSMI CNS15598-1 認證，設計參考 BS EN/EN61558-2-16、IEC60601-1（按要求）
耐壓與絕緣：輸入 - 輸出（I/P-O/P）耐壓3KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/70% RH
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、EAC TP TC 020、CNS615936 Class B
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035，重工業等級（浪涌 L-N：11KV）
五、環境與物理參數
環境條件：
工作溫度：-30~+85℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+100℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
焊接要求：
波峰焊接：265℃，最長 5s
手工焊接：390℃，最長 3s
SMD 回流焊接：240℃，最長 10s
包裝參數：單臺重量0.023Kg，每箱 560pcs，總重 14.1Kg，體積 0.77CUFT
六、Pin 腳定義（SMD 型）
| Pin 腳編號 | 功能定義 |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 14 | -Vo |
| 16 | +Vo |
| 其他 | NC（空腳） |
4. 關鍵問題
問題 1：IRM-03 系列電源的輸入輸出特性如何，適用于哪些全球通用場景？
答案：輸入特性上，支持85~305VAC 全范圍交流輸入和 120~430VDC 直流輸入，頻率范圍 47~63Hz，可適配全球不同地區的電網電壓；輸出特性上，提供 3.3V、5V、9V、12V、15V、24V 六種電壓選項，額定功率均為 3W，電流范圍 0~900mA，電壓精度 ±2.5%，線性調整率 ±0.5%，能滿足不同低壓設備需求。適用于工業電氣設備、機械設備、工廠自動化設備、手持電子設備等需要全球通用、穩定低壓供電的場景。
問題 2：該系列電源的安全保護與電磁兼容性能如何，符合哪些核心標準？
答案：安全保護方面，具備三重保護功能：過負載保護（105%~260% 額定功率觸發，打嗝模式自恢復）、過電壓保護（不同機型觸發電壓 3.8~32.4V，關斷輸出）、短路保護，保障設備安全；電磁兼容方面，內置 EMI 濾波組件，符合 BS EN/EN55032（CISPR32）Class B 發射標準，抗擾度達到重工業等級（浪涌 L-N：11KV），符合 BS EN/EN61000-4 系列標準。核心安規標準包括 UL62368-1、TUV BS EN/EN62368、EAC TP TC 004、BSMI CNS15598-1 等，ClassⅡ 隔離級別（無 FG pin），輸入 - 輸出耐壓 3KVAC，絕緣阻抗 100M Ohms。
問題 3：IRM-03 系列的兩種機型（PCB 安裝型與 SMD 型）在結構、安裝及焊接上有何差異？
答案：① 結構尺寸：PCB 安裝型尺寸為372415mm（LWH），SMD 型為372416mm，僅高度相差 1mm；② 安裝方式：PCB 安裝型通過 Pin 腳焊接固定（Pin 腳直徑 0.6±0.1mm），SMD 型為表面貼裝設計，需配合推薦 PCB 布局（支持回流焊）；③ 焊接要求：PCB 安裝型支持波峰焊接（265℃/5s）和手工焊接（390℃/3s），SMD 型額外支持回流焊接（240℃/10s）；④ Pin 腳功能：兩者核心功能 Pin 腳（AC/L、AC/N、+Vo、-Vo）一致，其余 Pin 腳為 NC（空腳），但 SMD 型 Pin 腳編號與布局更適配表面貼裝工藝。
