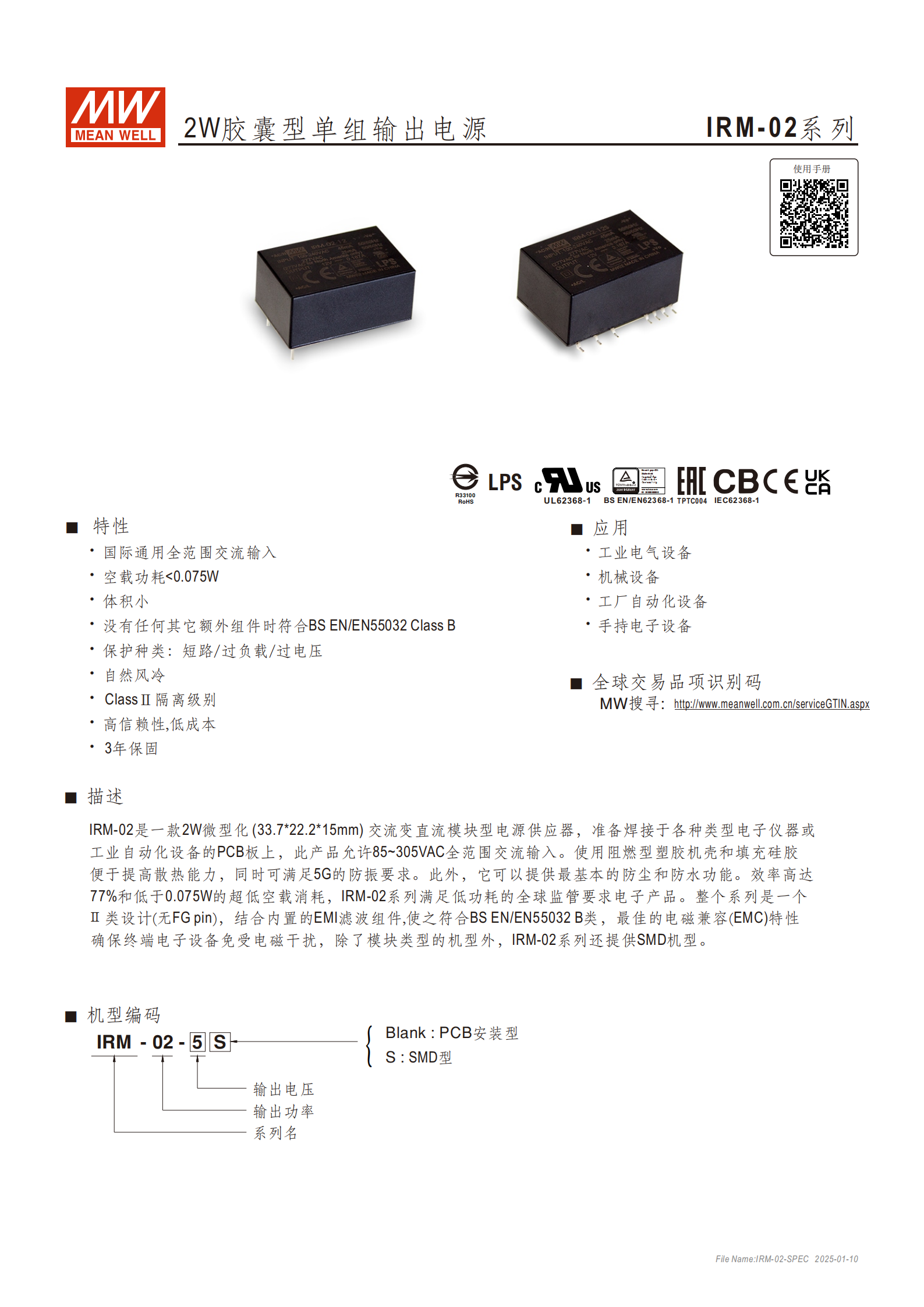

MEAN WELL 的IRM-02 系列是一款2W 微型化交流變直流模塊型電源供應器，具備85~305VAC 全范圍交流輸入（部分支持 120~430VDC 輸入），輸出電壓涵蓋 3.3V、5V、9V 等 6 種規格，額定電流 0~600mA 不等，效率最高達 77% 、空載功耗 < 0.075W，符合 ClassⅡ 隔離級別與 BS EN/EN55032 Class B 電磁兼容標準，擁有短路 / 過負載 / 過電壓保護功能，提供 PCB 安裝型（33.722.215mm）和 SMD 型（33.722.216mm）兩種機型，適用于工業電氣、機械設備等場景，享有3 年保固。
品牌與系列：MEAN WELL（明緯）IRM-02 系列
產品類型：2W 微型化交流變直流模塊型電源供應器，用于焊接在電子儀器或工業自動化設備的 PCB 板上
核心優勢：體積小、高信賴性、低成本、低功耗，支持自然風冷，具備 5G 防振要求，可防塵防水
機型分類：
PCB 安裝型：尺寸 33.722.215mm（LWH）
SMD 型：尺寸 33.722.216mm（LWH），支持回流焊接
保固期限：3 年

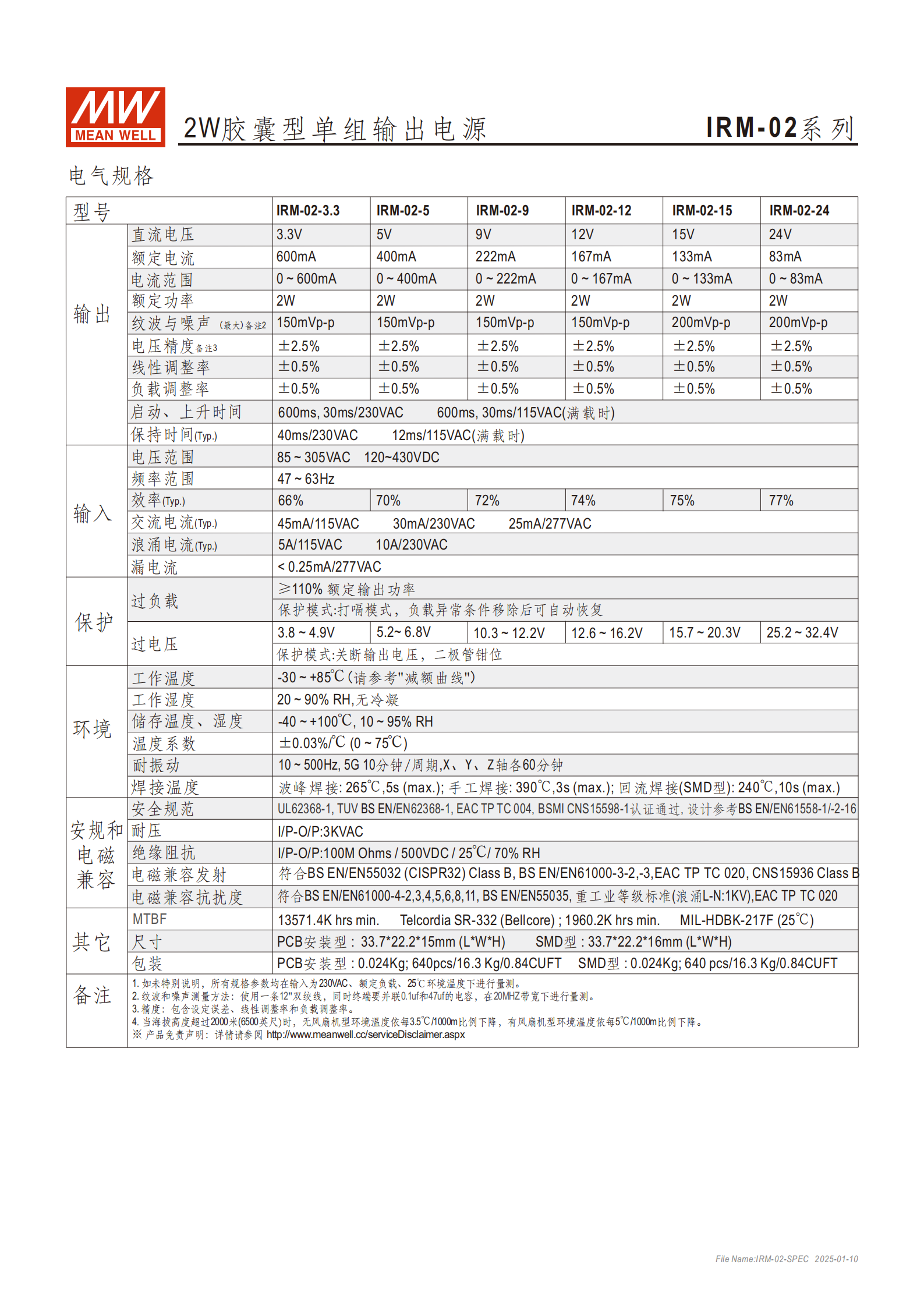

二、電氣規格（關鍵參數）
（1）輸出參數表
| 型號 | 輸出直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| IRM-02-3.3 | 3.3V | 600mA | 0~600mA | 2W | 150mVp-p | ±2.5% |
| IRM-02-5 | 5V | 400mA | 0~400mA | 2W | 150mVp-p | ±2.5% |
| IRM-02-9 | 9V | 222mA | 0~222mA | 2W | 150mVp-p | ±2.5% |
| IRM-02-12 | 12V | 167mA | 0~167mA | 2W | 150mVp-p | ±2.5% |
| IRM-02-15 | 15V | 133mA | 0~133mA | 2W | 200mVp-p | ±2.5% |
| IRM-02-24 | 24V | 83mA | 0~83mA | 2W | 200mVp-p | ±2.5% |
（2）共性輸出特性
線性調整率：±0.5%
負載調整率：±0.5%
啟動與上升時間：600ms 啟動，30ms/230VAC（滿載）、30ms/115VAC（滿載）
（3）輸入?yún)?shù)
電壓范圍：85~305VAC（交流）、120~430VDC（直流）
頻率范圍：47~63Hz
交流電流（Typ.）：45mA/115VAC、30mA/230VAC、25mA/277VAC
浪涌電流（Typ.）：5A/115VAC、10A/230VAC
漏電流：<0.25mA/277VAC
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | ≥110% 額定輸出功率 | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 3.8~4.9V（3.3V 機型）、5.2~6.8V（5V 機型）、10.3~12.2V（9V 機型）、12.6~16.2V（12V 機型）、15.7~20.3V（15V 機型）、25.2~32.4V（24V 機型） | 關斷輸出電壓，二極管鉗位 |
| 短路保護 | 輸出短路 | 打嗝模式，故障排除后自動恢復 |
四、環境與物理特性

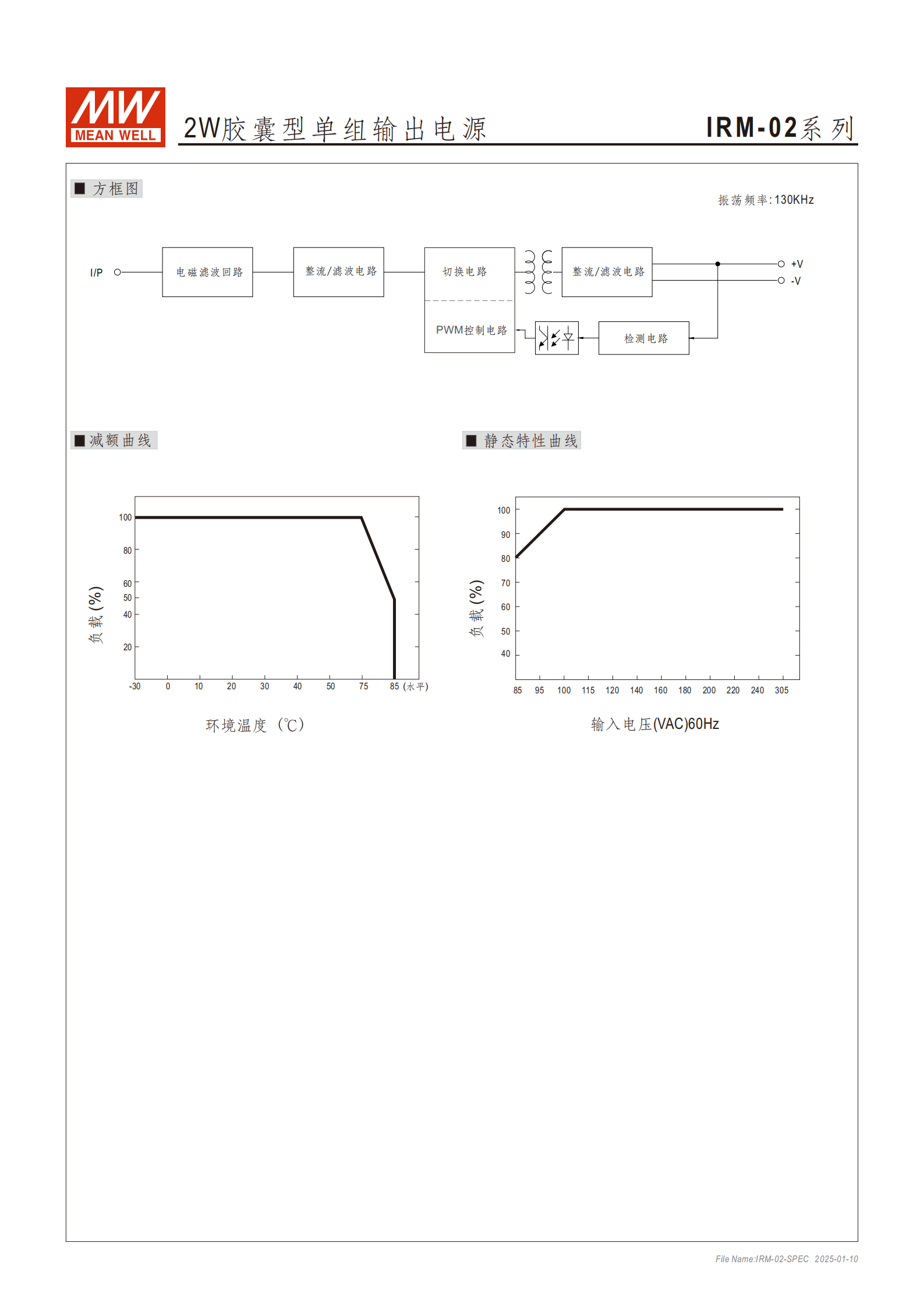

工作溫度：-30~+85℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+100℃，10~95% RH
溫度系數：±0.03%/℃（0~75℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
焊接溫度：
波峰焊接：265℃，最長 5s
手工焊接：390℃，最長 3s
SMD 回流焊接：240℃，最長 10s
五、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1 認證，設計參考 BS EN/EN61558-1/-2-16
耐壓：I/P-O/P：3KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃/70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020、CNS615936 Class B
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035，重工業等級（浪涌 L-N：1KV）、EAC TP TC 020
六、應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
七、其他關鍵信息
MTBF：最小 13571.4K hrs（Telcordia SR-332）、最小 1960.2K hrs（MIL-HDBK-217F，25℃）
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃

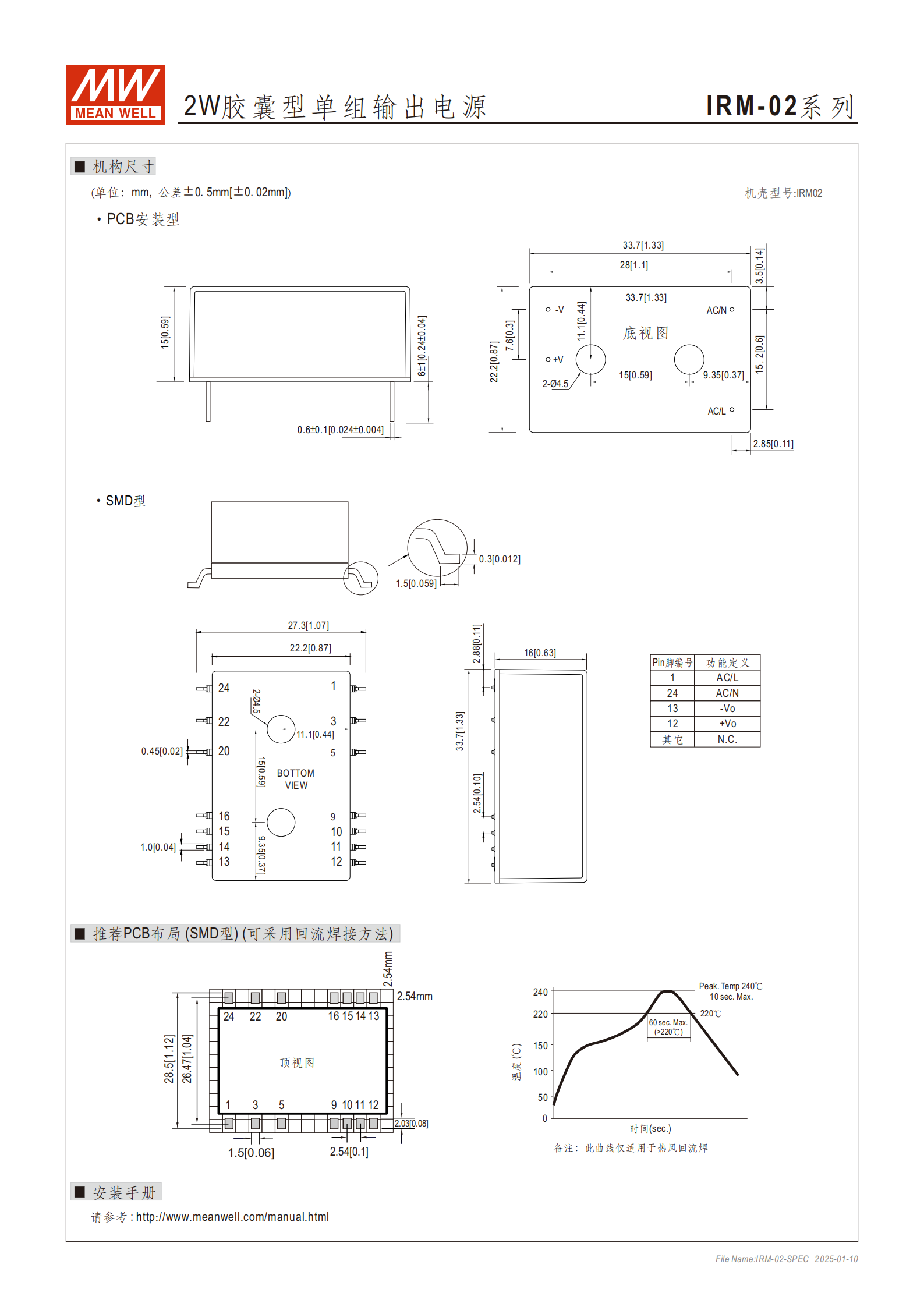

Pin 腳定義：1 腳 = AC/L、24 腳 = AC/N、13 腳 =-Vo、12 腳 =+Vo，其余為 N.C.
4. 關鍵問題
問題 1：IRM-02 系列電源的輸入電壓范圍、核心功耗特性及電磁兼容標準是什么？
答案：輸入電壓范圍為85~305VAC（交流）和 120~430VDC（直流） ，頻率范圍 47~63Hz；核心功耗特性是空載功耗 < 0.075W，效率最高可達 77%；電磁兼容方面符合BS EN/EN55032 Class B標準，能有效避免對終端設備產生電磁干擾。
問題 2：IRM-02 系列不同機型的尺寸、焊接要求有何差異，Pin 腳功能如何定義？
答案：尺寸差異：PCB 安裝型為 33.722.215mm（LWH），SMD 型為 33.722.216mm（LWH）；焊接要求差異：PCB 型支持波峰焊（265℃/5s）和手工焊（390℃/3s），SMD 型支持回流焊（240℃/10s）；Pin 腳定義：1 腳 = AC/L（交流火線）、24 腳 = AC/N（交流零線）、13 腳 =-Vo（輸出負極）、12 腳 =+Vo（輸出正極），其余引腳為 N.C.（無功能）。
問題 3：IRM-02 系列電源的過負載和過電壓保護機制分別是什么，適用于哪些典型場景？
答案：過負載保護：當負載≥110% 額定輸出功率時觸發，采用打嗝模式，負載異常移除后可自動恢復；過電壓保護：根據機型不同觸發電壓范圍為 3.8~32.4V（如 24V 機型觸發電壓 25.2~32.4V），保護模式為關斷輸出電壓 + 二極管鉗位；典型應用場景包括工業電氣設備、機械設備、工廠自動化設備、手持電子設備等。
