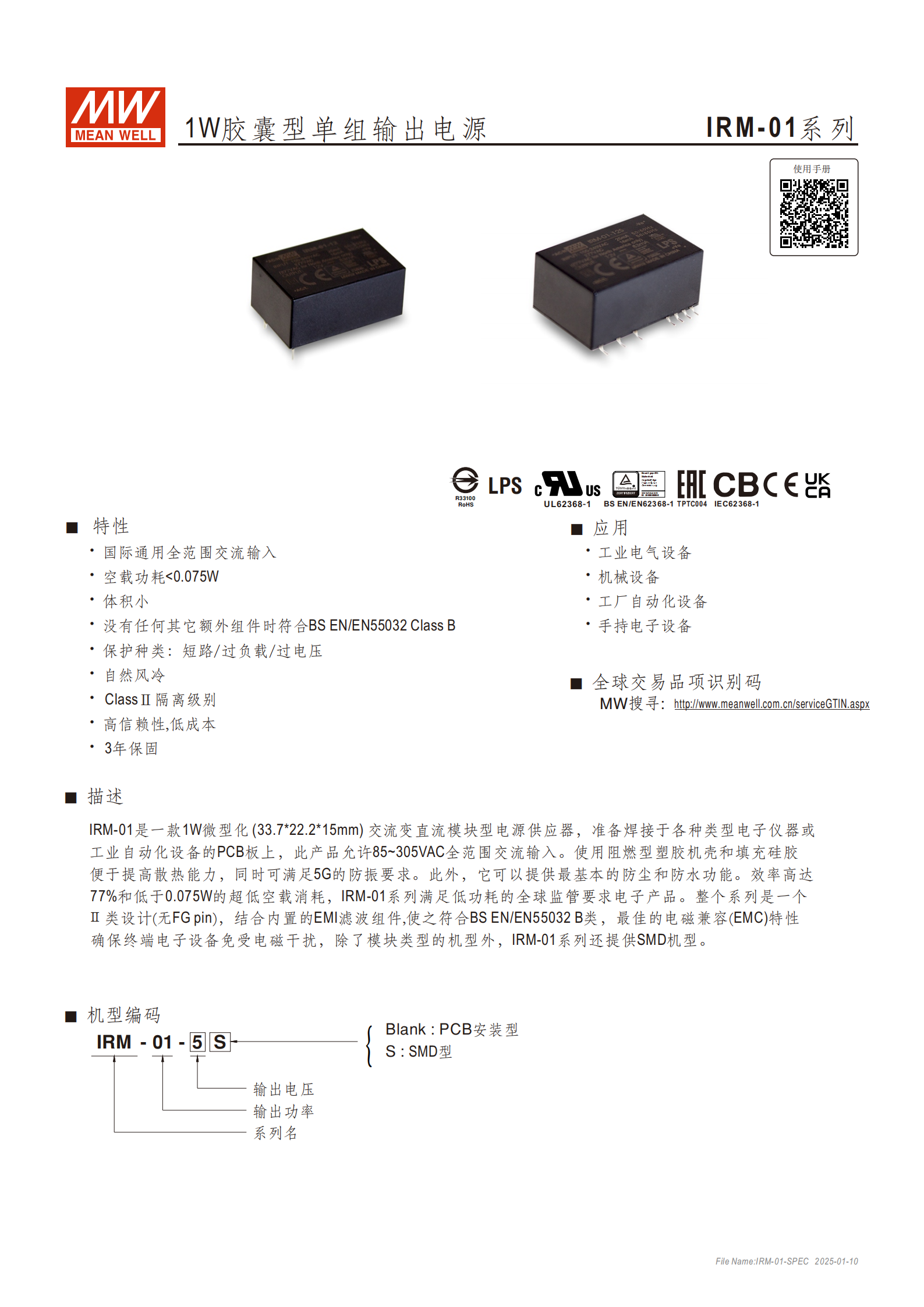

MEAN WELL IRM-01 系列是一款1W 微型化交流變直流模塊型電源供應器，提供 PCB 安裝型和 SMD 型兩種機型，輸出電壓涵蓋 3.3V、5V、9V、12V、15V、24V 六個規格，支持85~305VAC 全范圍交流輸入，具備ClassⅡ 隔離級別、≤0.075W 超低空載功耗、77% 最高效率及短路 / 過負載 / 過電壓保護功能，符合 BS EN/EN55032 Class B 電磁兼容標準，適用于工業電氣、機械設備等場景，享有3 年保固。
品牌與系列：MEAN WELL IRM-01 系列，定位為1W 微型化交流變直流模塊型電源供應器
安裝方式：提供兩種機型，分別為PCB 安裝型（尺寸 33.722.215mm）和SMD 型（尺寸 33.722.216mm），可焊接于 PCB 板或采用回流焊接（SMD 型）
核心設計：阻燃型塑膠機殼 + 填充硅膠，提升散熱能力，滿足 5G 防振要求，具備基礎防塵防水功能
保固政策：3 年保固

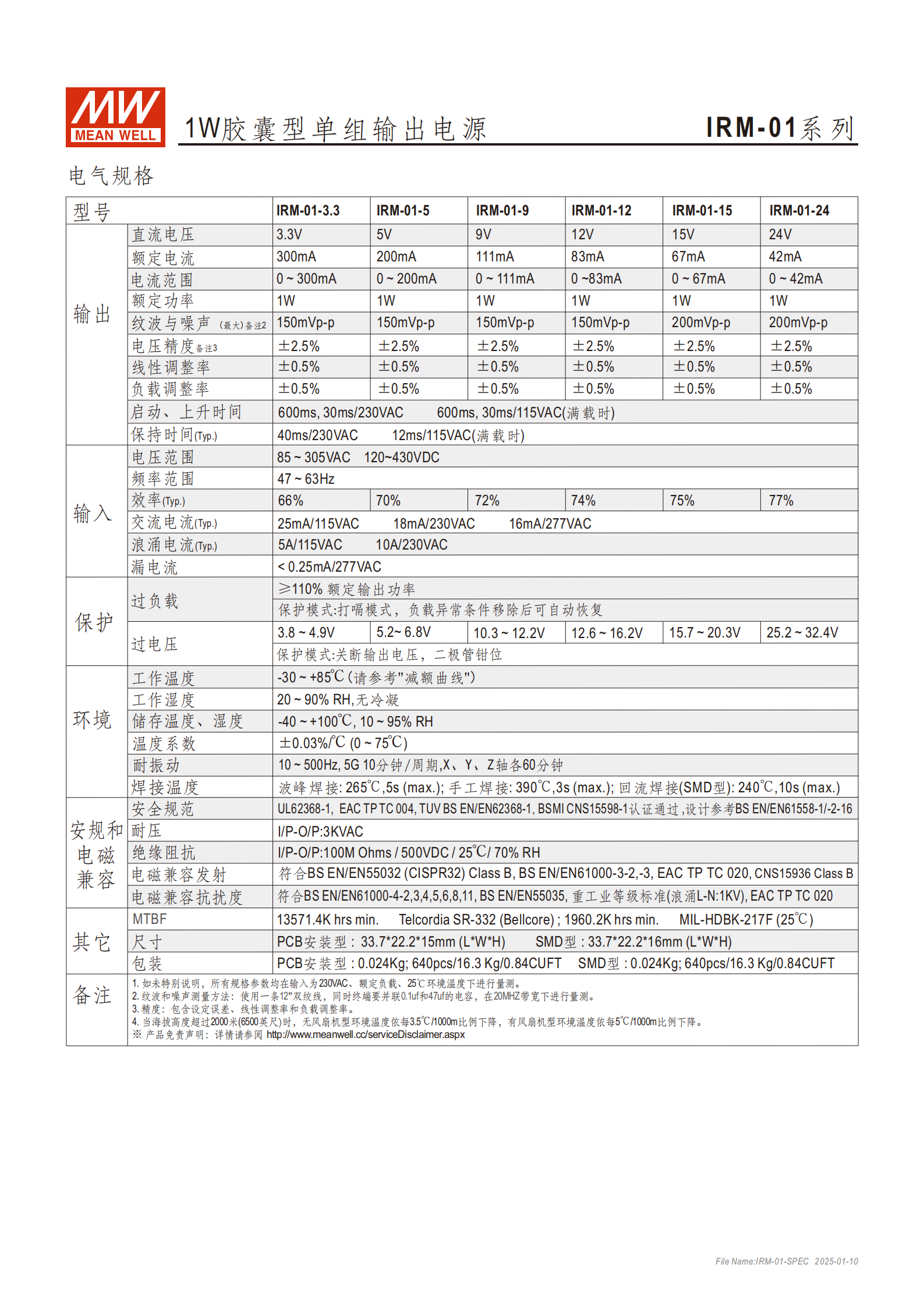

二、電氣規格詳情
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸出參數 | 輸出電壓 | 6 個規格：3.3V、5V、9V、12V、15V、24V |
| 額定電流 | 3.3V 對應 300mA，5V 對應 200mA，9V 對應 111mA，12V 對應 83mA，15V 對應 67mA，24V 對應 42mA（電流范圍均為 0~ 額定值） | |
| 功率 | 所有機型額定功率均為1W | |
| 精度指標 | 電壓精度 ±2.5%，線性調整率 ±0.5%，負載調整率 ±0.5%（含設定誤差） | |
| 紋波與噪聲 | 3.3V/5V/9V/12V 機型最大 150mVp-p；15V/24V 機型最大 200mVp-p（測量：12m 雙絞線 + 0.1uf+47uf 電容，20MHz 帶寬） | |
| 啟動特性 | 滿載時，230VAC 啟動時間 600ms、上升時間 30ms；115VAC 啟動時間 600ms、上升時間 30ms | |
| 輸入?yún)?shù) | 電壓范圍 | 交流 85~305VAC，直流 120~430VDC |
| 頻率范圍 | 47~63Hz | |
| 電流特性 | 交流電流：115VAC 時 25mA，230VAC 時 18mA，277VAC 時 16mA；浪涌電流：115VAC 時 5A，230VAC 時 10A | |
| 漏電流 | <0.25mA/277VAC | |
| 保護功能 | 過負載保護 | 打嗝模式，異常移除后自動恢復（觸發條件：≥110% 額定輸出功率） |
| 過電壓保護 | 關斷輸出 + 二極管鉗位，保護電壓范圍：3.8~4.9V（3.3V 機型）至 25.2~32.4V（24V 機型） |
三、環境與可靠性參數

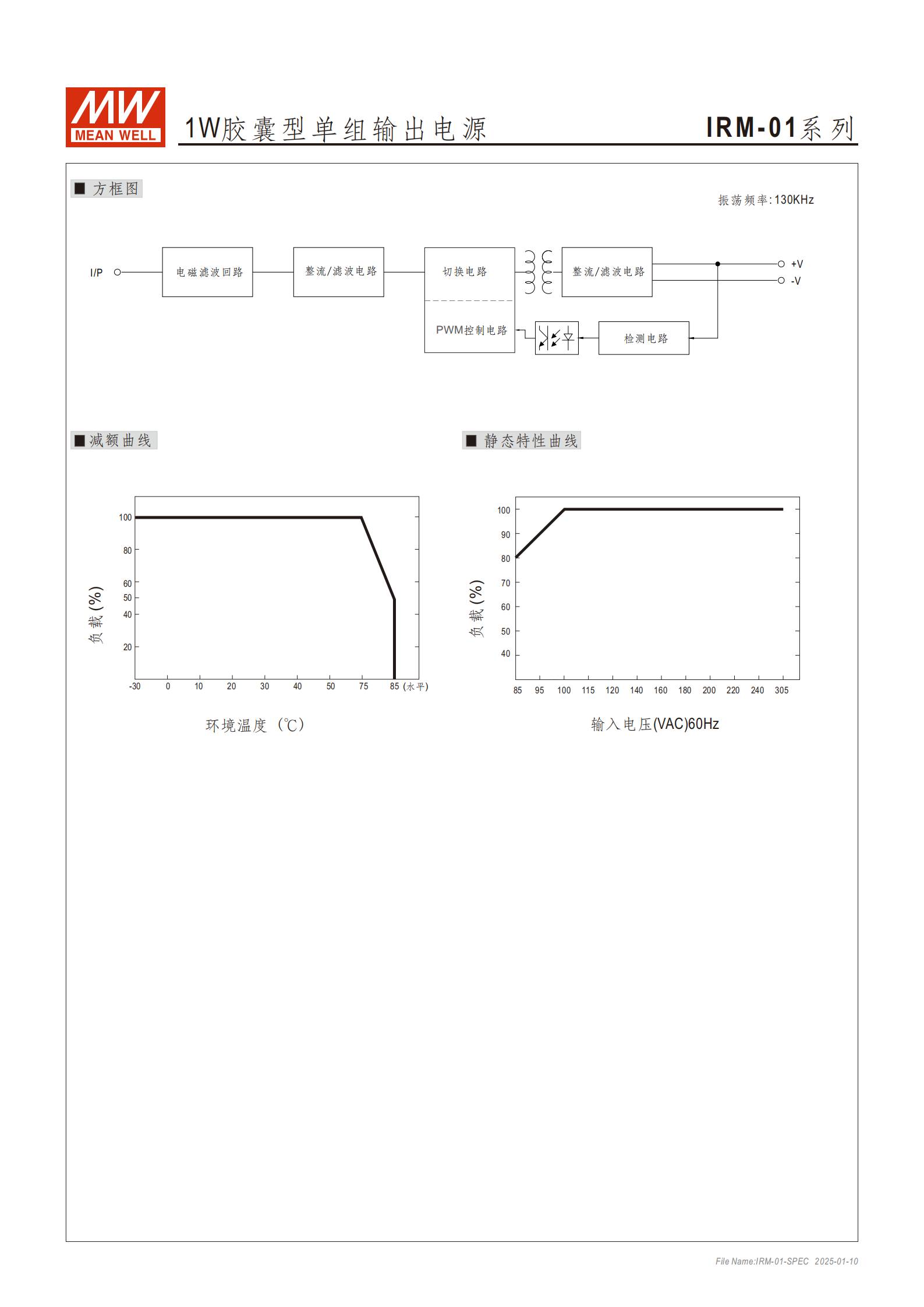

工作條件：溫度 - 30~+85℃（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存條件：溫度 - 40~+100℃，濕度 10~95% RH
溫度系數：±0.03%/℃（0~75℃）
耐振動：10~500Hz，5G 強度，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
平均無故障時間（MTBF）：最低 13571.4K hrs（Telcordia SR-332 標準）；最低 1960.2K hrs（MIL-HDBIK-217F 標準，25℃）
四、安規與電磁兼容
安全規范：通過 UL62368-1、EAC TPTC 004、TUV BS EN/EN62368-1、BSMI CNS15598-1 認證，設計參考 BS EN/EN61558-1/-2-16
耐壓：輸入 - 輸出（I/P-O/P）3KVAC
絕緣阻抗：I/P-O/P 100M Ohms（500VDC、25℃、70% RH 條件下）
電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B、CNS15936 Class B；抗擾度符合 BS EN/EN61000-4 系列、BS EN/EN55035，重工業等級（浪涌 L-N：1KV）
五、應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
4. 關鍵問題及答案
問題 1：IRM-01 系列電源的輸入輸出核心參數是什么？適用于哪些電壓需求場景？
答案：輸入方面，支持 85~305VAC 全范圍交流輸入（兼容 120~430VDC 直流輸入），頻率 47~63Hz；輸出方面，提供 3.3V、5V、9V、12V、15V、24V 六個電壓規格，額定電流對應 300mA~42mA，額定功率均為 1W。適用于需要低功率、寬電壓輸入的場景，如 3.3V/5V 適配手持電子設備、9V/12V 適配小型工業傳感器、15V/24V 適配自動化控制模塊等。
問題 2：該系列電源的可靠性與安全防護能力如何？符合哪些核心標準？
答案：可靠性方面，MTBF 最低達 1960.2K hrs（MIL-HDBIK-217F 標準，25℃），工作溫度范圍 - 30~+85℃，支持 5G 防振，空載功耗 < 0.075W，最高效率 77%；安全防護方面，具備短路、過負載、過電壓三重保護（過負載自動恢復，過電壓關斷鉗位），ClassⅡ 隔離級別，輸入 - 輸出耐壓 3KVAC。符合的核心標準包括：安全規范 UL62368-1、BS EN/EN62368-1；電磁兼容 BS EN/EN55032 Class B；環保與低功耗相關全球監管要求。

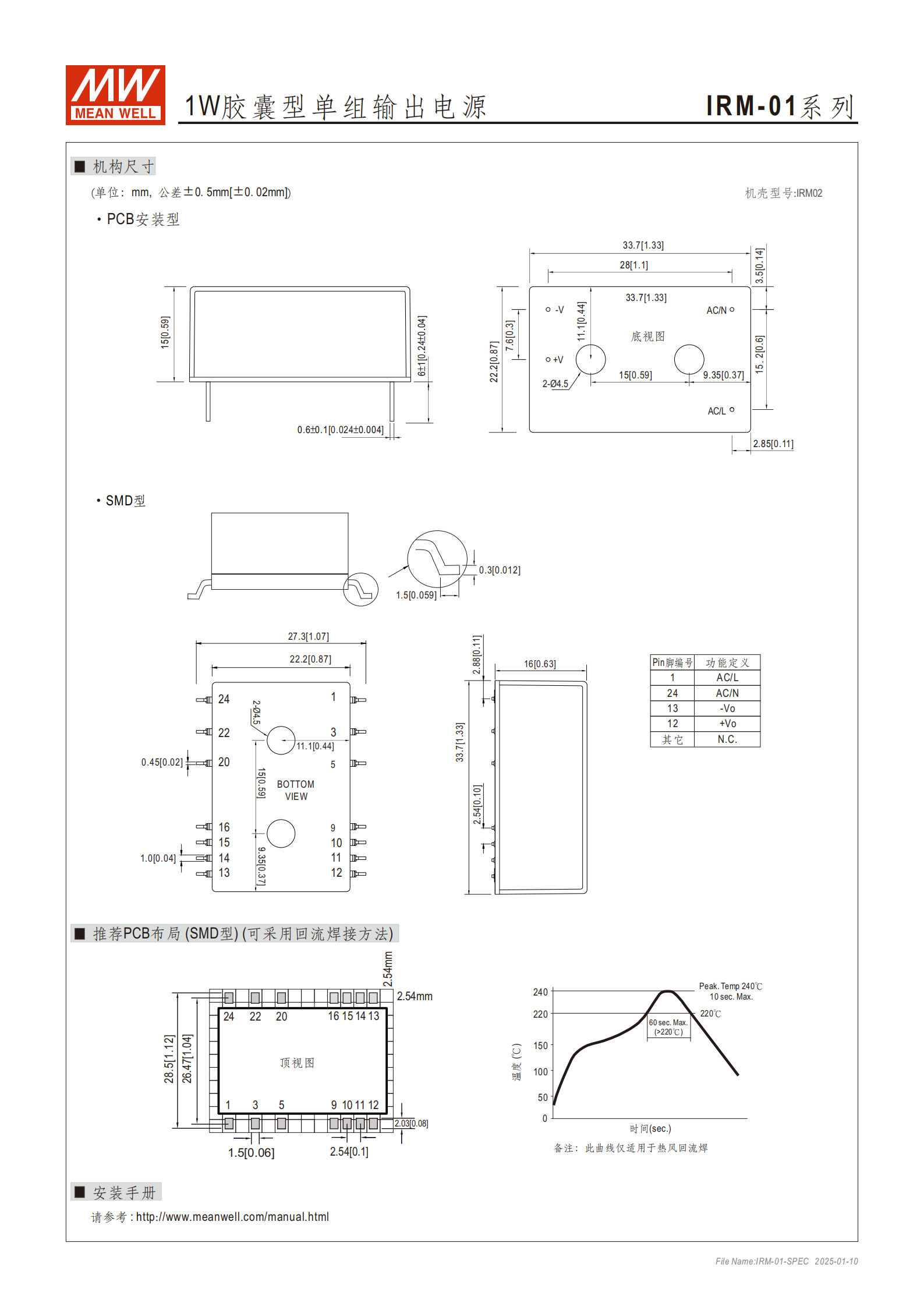

問題 3：IRM-01 系列的兩種機型（PCB 安裝型與 SMD 型）在物理特性和安裝工藝上有何差異？
答案：物理特性差異：尺寸上，PCB 安裝型為 33.722.215mm，SMD 型為 33.722.216mm（僅高度增加 1mm），兩者重量均為 0.024Kg；安裝工藝差異：PCB 安裝型采用波峰焊接（265℃/5s）或手工焊接（390℃/3s），需對應 PCB 板孔位固定；SMD 型支持回流焊接（240℃/10s），引腳布局適配表面貼裝工藝，推薦 PCB 布局間距 2.54mm，焊接時需遵循熱風回流溫度曲線（最高 240℃/10s）。
