RPD-65 系列是65W 雙組輸出開關電源，包含 RPD-65C（CH1：12V/4.5A，CH2：5V/1.2A）和 RPD-65D（CH1：24V/2.25A，CH2：5V/1.2A）兩種型號，具備國際通用全范圍交流輸入（90~264VAC 或 127~370VDC）、低漏電流 < 1mA、短路 / 過負載 / 過電壓保護（打嗝模式，可自動恢復）等特性，60W 時自然冷卻，77W 時需 18CFM 風扇風冷，工作溫度范圍 - 20~+60℃，符合多項安規與電磁兼容標準，尺寸 1277629mm，提供 2 年保固。
一、產品概述
RPD-65 系列為65W 雙組輸出開關電源，提供 RPD-65C 和 RPD-65D 兩種型號，核心優勢包括國際通用輸入、低漏電流、多重保護機制、寬溫工作范圍，適用于多種工業及電子設備場景，具備 2 年保固服務。

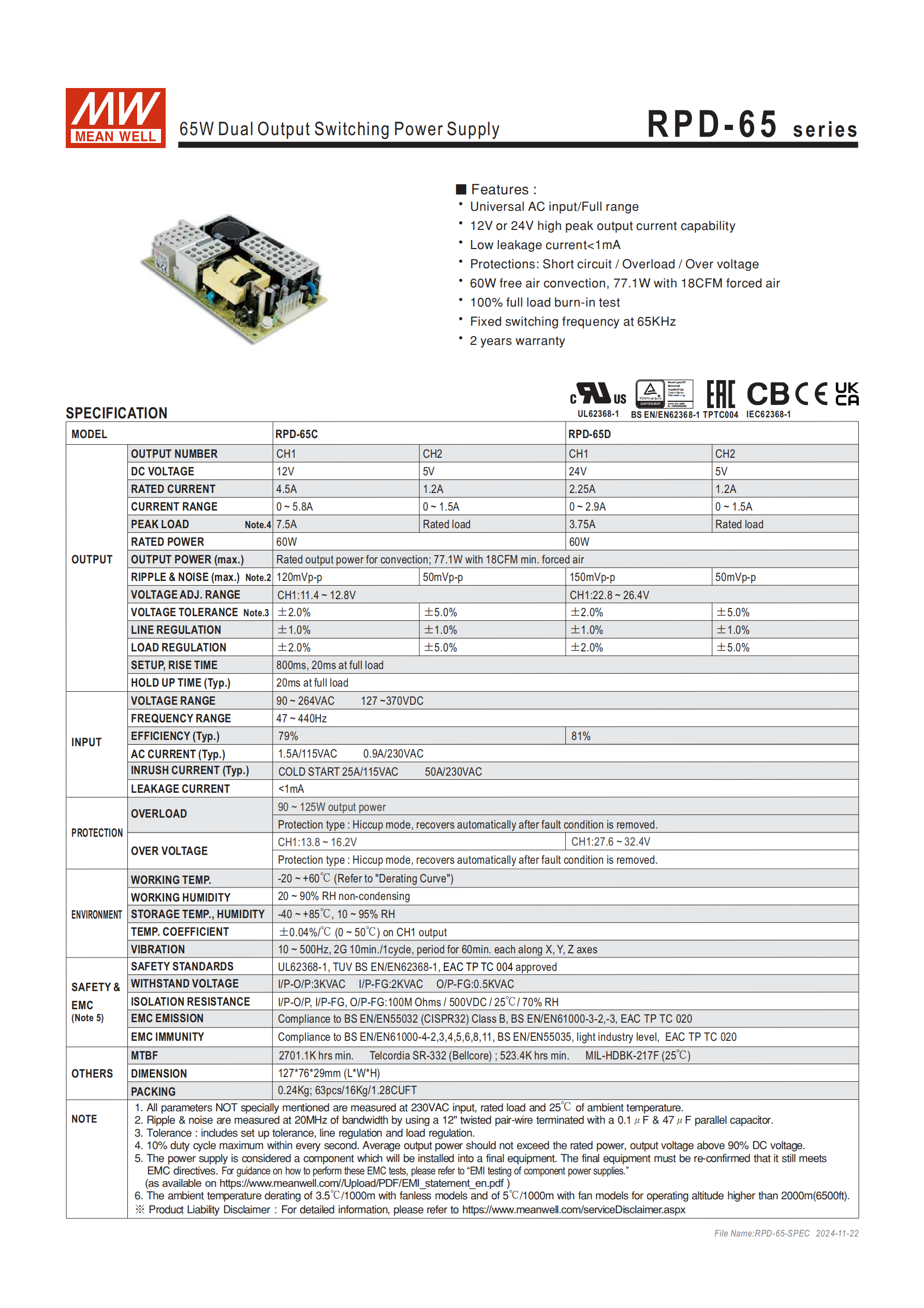

二、核心電氣參數
（一）輸入規格
| 參數 | 詳情 |
|---|---|
| 電壓范圍 | 90~264VAC 或 127~370VDC |
| 頻率范圍 | 47~440Hz |
| 交流電流（Typ.） | 1.5A/115VAC；0.9A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：25A/115VAC；50A/230VAC |
| 效率（Typ.） | RPD-65C：79%；RPD-65D：81% |
| 漏電流 | <1mA |
（二）輸出規格
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| RPD-65C | CH1 | 12V | 4.5A | 0~5.8A | 120mVp-p | 11.4~12.8V |
| RPD-65C | CH2 | 5V | 1.2A | 0~1.5A | 50mVp-p | - |
| RPD-65D | CH1 | 24V | 2.25A | 0~2.9A | 150mVp-p | 22.8~26.4V |
| RPD-65D | CH2 | 5V | 1.2A | 0~1.5A | 50mVp-p | - |
| 通用 | - | - | - | - | - | 額定功率 60W；最大 77W（強制散熱，風扇風量≥18CFM） |
（三）精度與響應特性
電壓精度（含設定誤差、線性調整率、負載調整率）：
CH1：±2.0%（線性調整率 ±1.0%，負載調整率 ±2.0%）
CH2：±5.0%（線性調整率 ±1.0%，負載調整率 ±5.0%）
溫度系數：±0.04%/℃（0~50℃，CH1）
啟動、上升時間：800ms（啟動）、20ms（上升，滿載時）
保持時間（Typ.）：20ms（滿載時）
三、保護功能
| 保護類型 | 詳情 |
|---|---|
| 過負載保護 | 保護范圍 90~125W，保護模式為打嗝模式，負載異常移除后自動恢復 |
| 過電壓保護 | CH1：RPD-65C（13.8~16.2V）、RPD-65D（27.6~32.4V）；保護模式為打嗝模式，電壓異常移除后自動恢復 |
| 短路保護 | 支持，保護模式為打嗝模式，故障移除后自動恢復 |
四、環境與可靠性

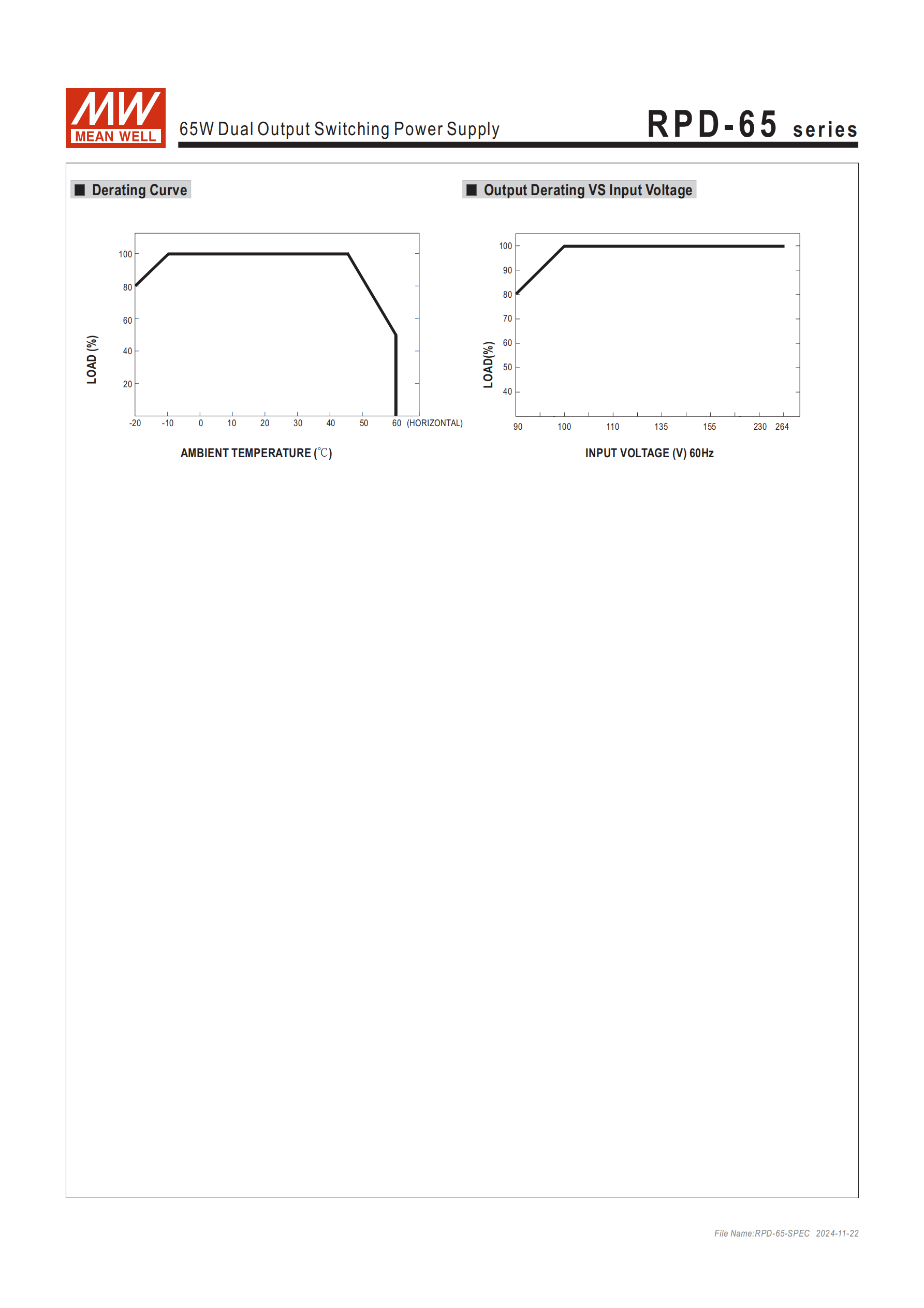

工作溫度：-20~+60℃（需參考減額曲線）
儲存條件：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝要求）
工作濕度：20~90% RH（無冷凝）
耐振動：10~500Hz，2G 強度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF（最小）：2701.1K hrs（Telcordia SR-332 標準）；523.4K hrs（MIL-HDBK-217F 標準，25℃）
五、安規與電磁兼容
安全規范：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、輕工業標準、EAC TP TC 020

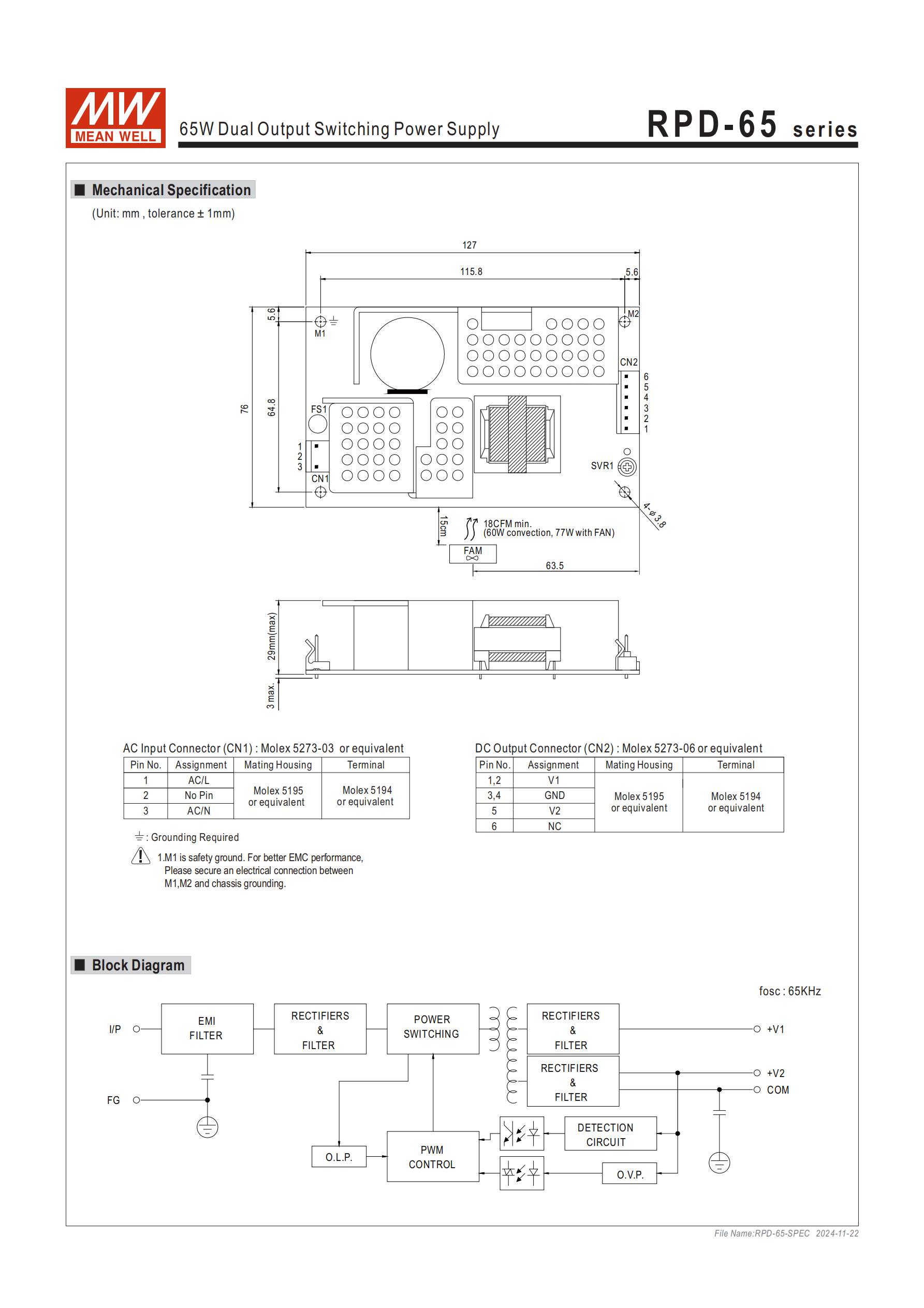

六、機構與連接
尺寸：1277629mm（LWH，公差 ±1mm）
交流輸入連接器（CN1）：Molex 5273-03 或同等級品，引腳 1（AC/L）、3（AC/N）
直流輸出連接器（CN2）：Molex 5273-06 或同等級品，引腳 1-2（V1）、3-4（GND）、5（V2）、6（NC）
接地要求：M1 為安全地，需與 M2 及底架地電氣連接以優化 EMC 特性
4. 關鍵問題
問題 1：RPD-65 系列兩種型號的核心輸出差異是什么？適用場景有何區別？
答案：核心輸出差異集中在 CH1 通道，具體對比如下：
型號 CH1 電壓 CH1 額定電流 CH2 參數（通用） RPD-65C 12V 4.5A 5V/1.2A（電流范圍 0~1.5A） RPD-65D 24V 2.25A 5V/1.2A（電流范圍 0~1.5A） 適用場景：RPD-65C 適合需 12V 主供電 + 5V 輔助供電的設備（如小型工業控制器、安防攝像頭）；RPD-65D 適合需 24V 主供電 + 5V 輔助供電的設備（如 LED 顯示屏、工業傳感器模組）。
問題 2：該電源的散熱要求是什么？不同功率下的冷卻方式和環境溫度限制如何配合？
答案：散熱要求與功率強相關：① 額定 60W 時采用自然冷卻，無需額外風扇；② 最大 77W 時需強制散熱，風扇風量需≥18CFM；③ 環境溫度影響負載能力，需參考減額曲線，基礎工作溫度范圍為 - 20~+60℃，當海拔超過 2000 米時，無風扇機型（自然冷卻）環境溫度需按 3.5℃/1000m 下降，有風扇機型（強制散熱）按 5℃/1000m 下降。
問題 3：該電源的保護機制有哪些？異常情況發生后如何恢復正常工作？
答案：具備三類核心保護機制，且均采用打嗝模式（故障排除后自動恢復）：① 過負載保護：觸發范圍 90~125W，當負載超過該范圍時電源進入打嗝模式，降低輸出以保護電路，負載恢復正常后自動恢復穩定輸出；② 過電壓保護：CH1 電壓異常時觸發（RPD-65C 為 13.8~16.2V，RPD-65D 為 27.6~32.4V），電壓恢復正常后自動復位；③ 短路保護：輸出短路時啟動，短路故障排除后無需手動操作即可恢復工作。
