PT-65 系列是65W 三組輸出開關電源，具備國際通用全范圍交流 / 直流輸入（90~264VAC 或 127~370VDC）、自然風冷、100% 滿載老化測試、65KHZ 開關工作頻率及2 年保固，包含 PT-65A/B/C/D 四種型號，各型號輸出通道電壓、電流及額定功率不同（額定功率 60W~68W，最大強制風冷功率 72W），具備短路 / 過負載 / 過電壓等保護功能，漏電流 < 0.75mA，符合多項安規與電磁兼容標準，適用于多種工業場景。

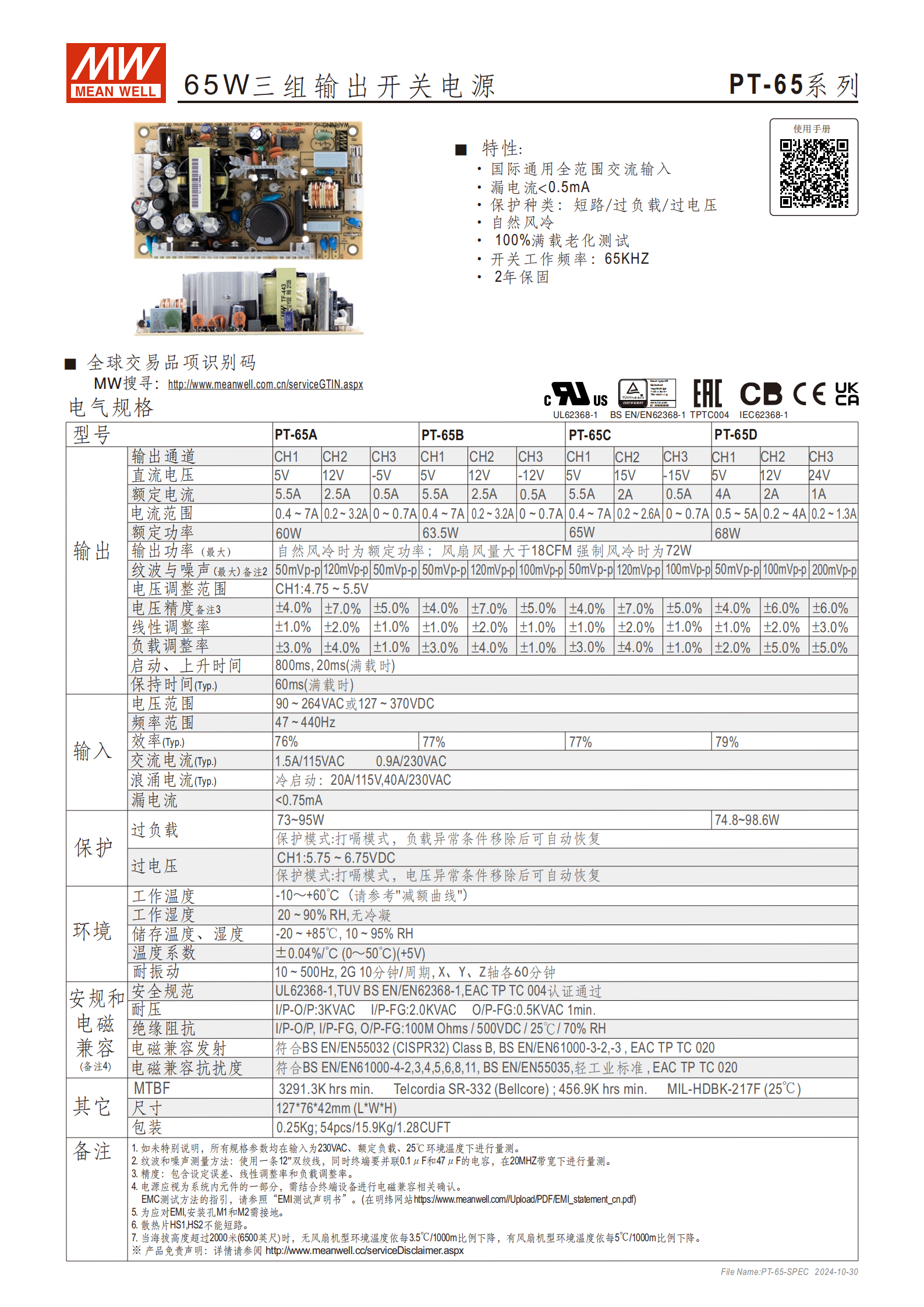

產品名稱：65W 三組輸出開關電源（PT-65 系列）
核心特性：國際通用全范圍交流 / 直流輸入、自然風冷、100% 滿載老化測試、開關工作頻率 65KHZ、2 年保固
型號種類：PT-65A、PT-65B、PT-65C、PT-65D（四型號核心差異集中在輸出通道 2、3 的電壓、電流及功率參數）
二、核心電氣規格
（1）輸出參數（各型號詳細對比）
| 型號 | 輸出通道電壓（CH1/CH2/CH3） | 額定電流（CH1/CH2/CH3） | 額定功率 | 最大輸出功率（強制風冷） | 紋波與噪聲（最大，CH1/CH2/CH3） | 電壓精度（CH1/CH2/CH3） |
|---|---|---|---|---|---|---|
| PT-65A | 5V/12V/-5V | 5.5A/2.5A/0.5A | 60W | 72W | 50mVp-p/120mVp-p/50mVp-p | ±4.0%/±7.0%/±5.0% |
| PT-65B | 5V/12V/-12V | 5.5A/2.5A/0.5A | 63.5W | 72W | 50mVp-p/120mVp-p/100mVp-p | ±4.0%/±7.0%/±5.0% |
| PT-65C | 5V/15V/-15V | 5.5A/2A/0.5A | 65W | 72W | 50mVp-p/120mVp-p/100mVp-p | ±4.0%/±7.0%/±5.0% |
| PT-65D | 5V/12V/24V | 4A/2A/1A | 68W | 72W | 50mVp-p/100mVp-p/200mVp-p | ±4.0%/±6.0%/±6.0% |
電流范圍：
PT-65A/B：CH1（0.4~7A）、CH2（0.2~3.2A）、CH3（0~0.7A）
PT-65C：CH1（0.4~7A）、CH2（0.2~2.6A）、CH3（0~0.7A）
PT-65D：CH1（0.5~5A）、CH2（0.2~4A）、CH3（0.2~1.3A）
電壓調整范圍：CH1 統一為 4.75~5.5V，其余通道隨精度浮動
啟動 / 上升 / 保持時間（Typ.）：800ms/20ms（滿載）/60ms（滿載）
（2）輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC
頻率范圍：47~440Hz
效率（Typ.）：76%（PT-65A）、77%（PT-65B/C）、79%（PT-65D）
交流電流（Typ.）：1.5A/115VAC、0.9A/230VAC
浪涌電流（Typ.）：冷啟動 20A/115VAC、40A/230VAC
漏電流：<0.75mA
三、保護功能
保護類型：短路保護、過負載保護、過電壓保護
過負載保護范圍：PT-65A/B/C（73~95W）、PT-65D（74.8~98.6W）
過電壓保護閾值：CH1（5.75~6.75VDC），其他通道隨型號電壓規格適配
保護模式：打嗝模式，負載 / 電壓異常條件移除后可自動恢復
四、環境與物理特性
工作環境：
溫度：-10~+60℃（需參考減額曲線）
濕度：20~90% RH（無冷凝）
儲存環境：
溫度：-20~+85℃
濕度：10~95% RH（無冷凝）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘

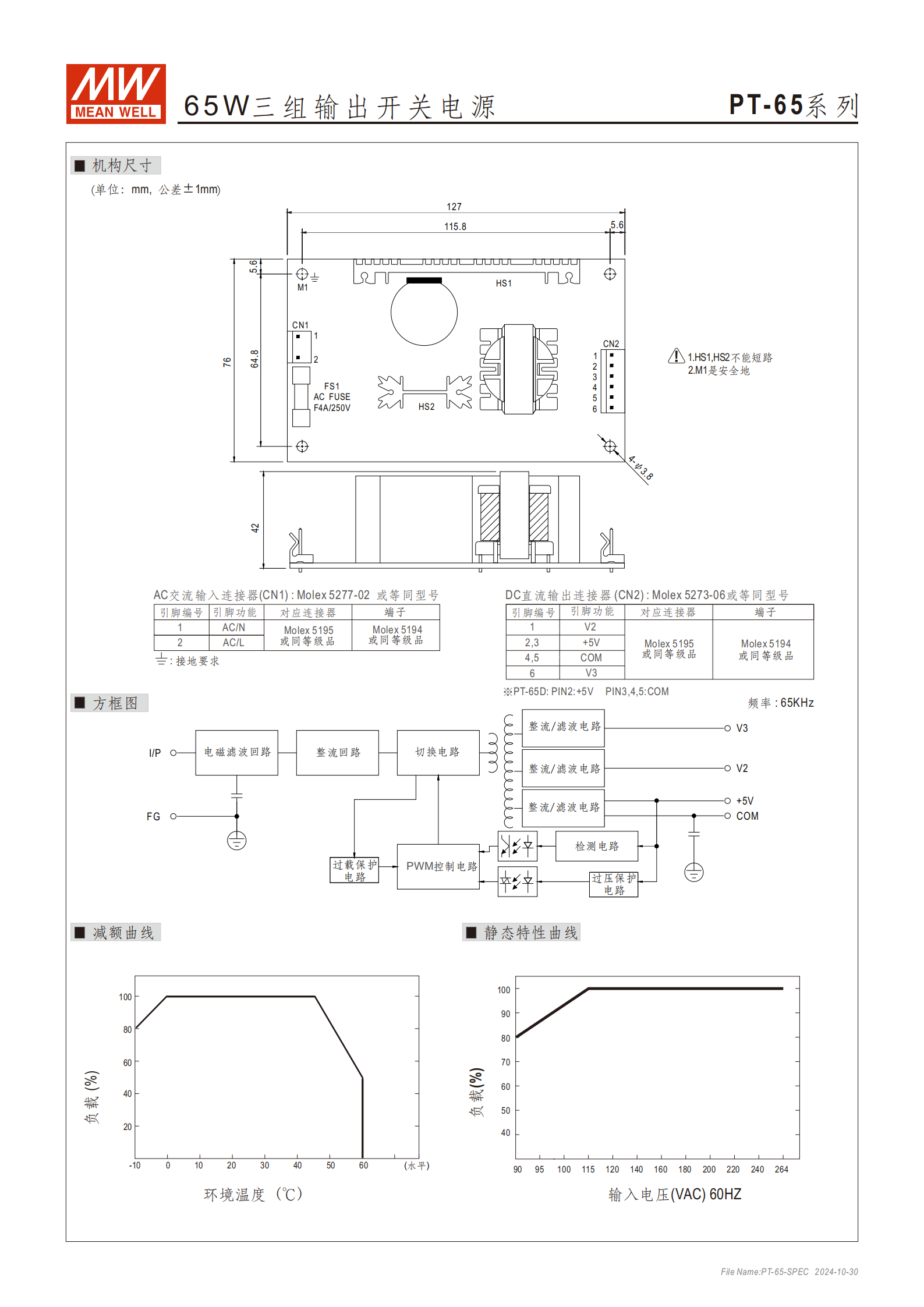

物理尺寸：1277642mm（LWH）
包裝規格：單臺 0.25Kg，54 臺 / 箱（總重 15.9Kg，體積 1.28CUFT）
五、安規與電磁兼容
安全規范：UL62368-1、TUV、BS EN/EN62368-1、EAC TP TC 004（認證通過）
絕緣阻抗：
I/P-O/P：3KVAC、I/P-FG：2.0KVAC、O/P-FG：0.5KVAC（1 分鐘）
常溫常態：100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容：
發射：符合 EN55032（CISPR32）Class B、EN61000-3-2/-3、BS EN/EAC TP TC 020
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、輕工業標準、BS EN/EAC TP TC 020
六、其他關鍵信息
MTBF（平均無故障時間）：
3291.3K hrs min.（Telcordia SR-332 標準）
456.9K hrs min.（MIL-HDBK-217F 標準，25℃）
連接器規格：
AC 輸入（CN1）：Molex 5277-02 或等同型號
DC 輸出（CN2）：Molex 5273-06 或等同型號（PT-65D 引腳定義：PIN2=+5V，PIN3-5=COM）
特殊注意事項：
HS1、HS2 散熱片不可短路；M1、M3 為安裝孔，M1 需接地
海拔超 2000 米（6500 英尺）時，無風扇機型環境溫度每升高 1000 米降 3.5℃，有風扇機型降 5℃
紋波噪聲測量需用雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHZ 帶寬下測試
4. 關鍵問題及答案
問題 1：PT-65 系列各型號的核心差異是什么？適用于哪些不同場景？
答案：核心差異集中在輸出通道 2（CH2）和通道 3（CH3）的電壓、電流及對應功率參數（CH1 均為 5V 電壓）：
PT-65A（CH2=12V/-5V）：適用于需低負電壓（-5V）的小型工業控制模塊、傳感器供電；
PT-65B（CH2=12V/-12V）：適配需要 ±12V 對稱電壓的音頻設備、信號放大器；
PT-65C（CH2=15V/-15V）：適合需 ±15V 供電的運算放大器、精密儀器；
PT-65D（CH2=12V/24V）：針對需 24V 高電壓的電機、電磁閥、工業執行器等設備。
問題 2：PT-65 系列電源的輸入電壓范圍、保護功能及異?；謴?fù)機制是什么？
答案：
輸入電壓范圍：交流 90~264VAC 或 直流 127~370VDC，支持 47~440Hz 寬頻率，滿足全球不同地區電網標準；
保護功能：包含短路保護、過負載保護、過電壓保護三類核心保護；
異?；謴?fù)機制：所有保護均采用打嗝模式，當短路、過負載、過電壓等異常條件移除后，電源無需手動重啟，可自動恢復正常輸出。
問題 3：在高海拔或極端溫度環境下使用 PT-65 系列電源，需注意哪些事項？
答案：
高海拔注意事項：當海拔超過 2000 米（6500 英尺）時，需按以下規則降額使用 —— 無風扇機型（自然風冷）環境溫度每升高 1000 米降低 3.5℃，有風扇機型每升高 1000 米降低 5℃，避免因氣壓降低導致散熱效率下降；
溫度環境限制：工作溫度范圍為 **-10~+60℃，儲存溫度為-20~+85℃**，超出范圍可能導致電源性能衰減或損壞；
附加要求：工作濕度需控制在 20~90% RH（無冷凝），避免潮濕環境引發絕緣故障；同時需確保 HS1、HS2 散熱片不短路，M1 安裝孔可靠接地，保障安全與電磁兼容性能。
