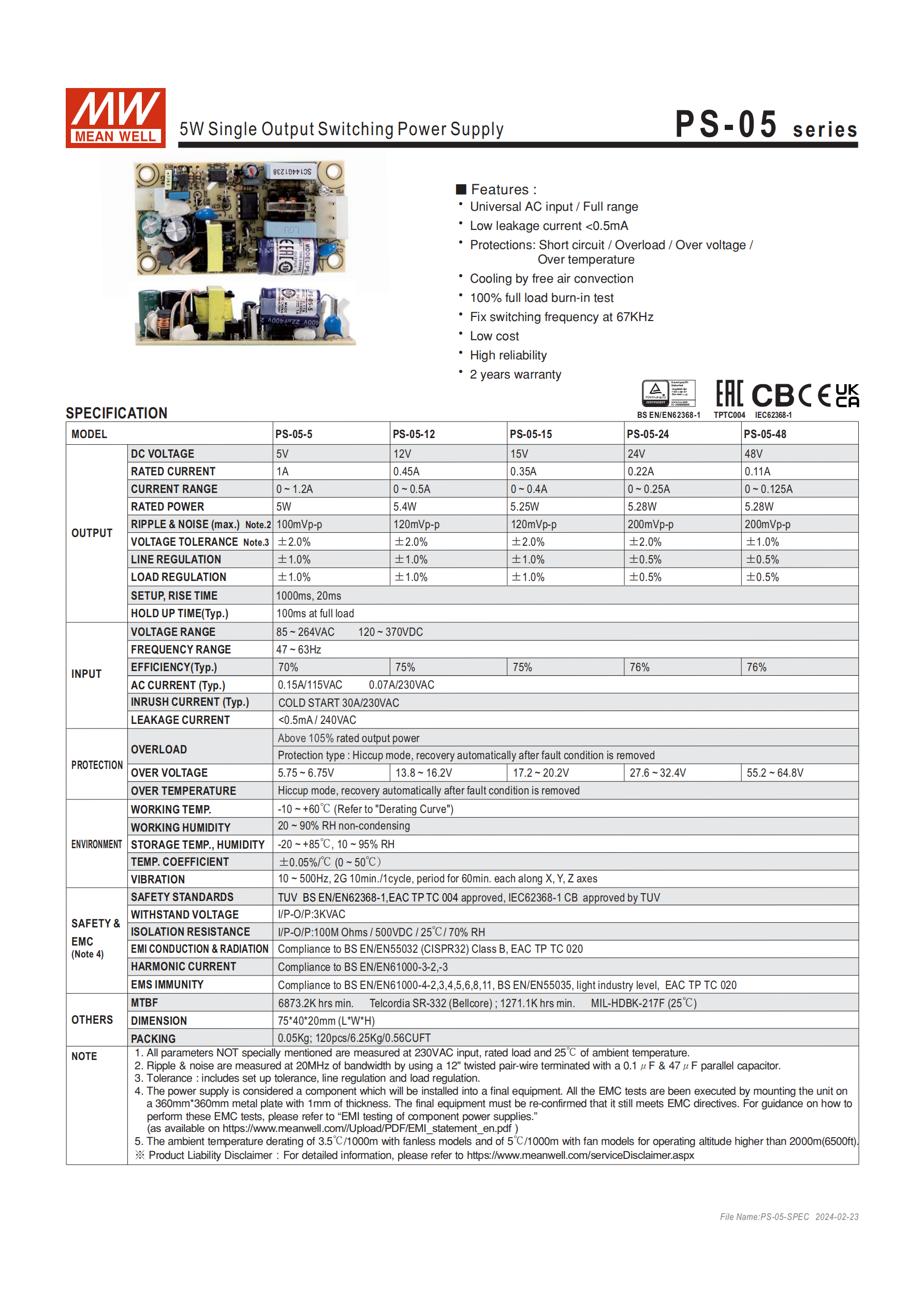

PS-05 系列 5W 單組輸出開關電源具備國際通用全范圍（85~264VAC/120~370VDC）輸入、<0.5mA 低漏電流、67KHZ 開關工作頻率，提供 5V/12V/15V/24V/48V 多種直流輸出規格，涵蓋短路 / 過負載 / 過電壓 / 過溫度多重保護功能，通過 IEC62368-1 等多項安規認證，采用自然風冷設計、100% 滿載老化測試，具有高可靠性與低成本優勢，尺寸為 754020mm，享有 2 年保固，適用于多種工業及電子設備場景。
一、產品核心概況
產品名稱：PS-05 系列 5W 單組輸出開關電源
核心特性：國際通用全范圍交流 / 直流輸入、漏電流 < 0.5mA、短路 / 過負載 / 過電壓 / 過溫度四重保護、自然風冷散熱、100% 滿載老化測試、67KHZ 開關工作頻率、低成本、高可靠性、2 年保固
安規與電磁兼容：
安全規范：符合 IEC62368-1、CB、TUV、BS EN/EN62368-1、EAC TP TC 004 認證
電磁干擾：符合 EN55032 (CISPR32) Class B、EAC TP TC 020
諧波電流：符合 EN61000-3-2,-3
電磁耐受：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、EAC TP TC 020（輕工業標準）
二、電氣規格詳情
（1）輸出參數表
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|---|
| PS-05-5 | 5V | 1A | 0~1.2A | 5W | 100mVp-p | ±2.0% | ±1.0% | ±1.0% |
| PS-05-12 | 12V | 0.45A | 0~0.5A | 5.4W | 120mVp-p | ±2.0% | ±1.0% | ±1.0% |
| PS-05-15 | 15V | 0.35A | 0~0.4A | 5.25W | 120mVp-p | ±2.0% | ±1.0% | ±1.0% |
| PS-05-24 | 24V | 0.22A | 0~0.25A | 5.28W | 200mVp-p | ±2.0% | ±0.5% | ±0.5% |
| PS-05-48 | 48V | 0.11A | 0~0.125A | 5.28W | 200mVp-p | ±1.0% | ±0.5% | ±0.5% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC
頻率范圍：47~63Hz
效率（Typ.）：70%~76%
交流電流（Typ.）：0.15A/115VAC、0.07A/230VAC、30A/230VAC
浪涌電流（Typ.）：冷啟動規格未明確標注
漏電流：<0.5mA / 240VAC
（3）保護功能
| 保護類型 | 觸發條件 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載 | 大于額定輸出功率的 105% | 打嗝模式 | 負載異常移除后自動恢復 |
| 過電壓 | 5.75~6.75V（5V 型號）、13.8~16.2V（12V 型號）、17.2~20.2V（15V 型號）、27.6~32.4V（24V 型號）、55.2~64.8V（48V 型號） | 關閉輸出 | 電源重啟后恢復 |
| 過溫度 | 晶體內部結溫超過 140℃ | 打嗝模式 | 溫度恢復正常后自動恢復 |
三、環境與物理參數
工作環境：
工作溫度：-10~+60℃（需參考負載減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：
儲存溫度：-20~+85℃
儲存濕度：10~95% RH
其他環境特性：
溫度系數：±0.05%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
物理與包裝參數：

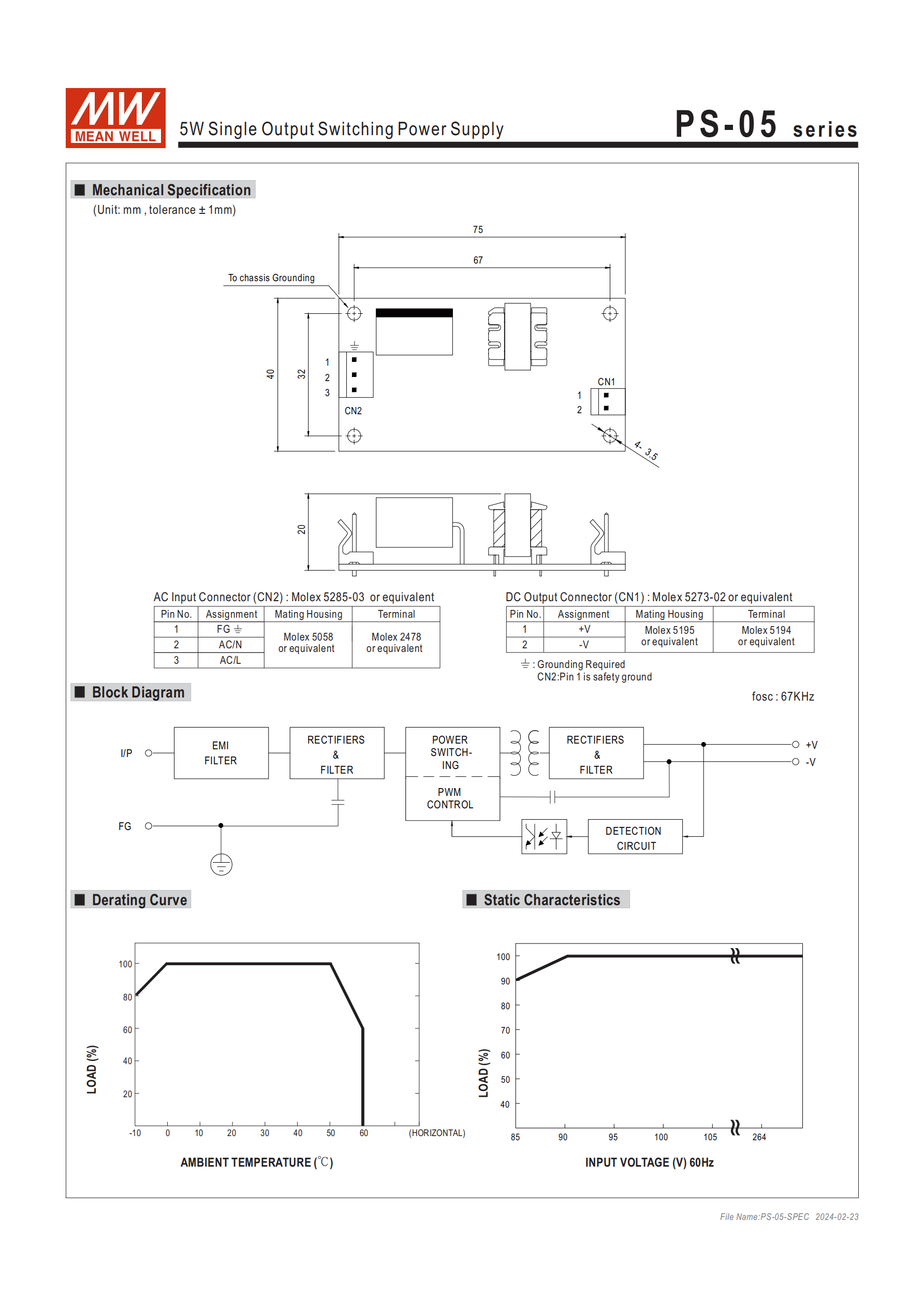

尺寸：754020mm（LWH），公差 ±1mm
重量：單臺 0.05Kg
包裝規格：120pcs/6.25Kg/0.56CUFT
連接器：AC 輸入（Molex 5285-03 或等同型號）、DC 輸出（Molex 5273-02 或等同型號）
四、其他關鍵信息
MTBF：最小 6873.2K hrs（Telcordia SR-332 標準）；最小 1271.1K hrs（MIL-HDBK-217F 標準，25℃環境）
測試條件說明：未特別說明時，所有規格參數均在輸入 230VAC、額定負載、25℃環境溫度下量測
特殊備注：
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHZ 帶寬下量測
電壓精度包含設定誤差、線性調整率和負載調整率
EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 金屬鐵板上，且需結合終端設備確認
海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型下降 5℃
4. 關鍵問題
問題 1：PS-05 系列開關電源有哪些輸出規格可選？不同型號的核心輸出參數有何差異？
答案：該系列提供 5 種輸出規格型號，核心差異集中在輸出電壓、電流及相關特性，具體如下：
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| PS-05-5 | 5V | 1A | 0~1.2A | 5W | 100mVp-p | ±2.0% |
| PS-05-12 | 12V | 0.45A | 0~0.5A | 5.4W | 120mVp-p | ±2.0% |
| PS-05-15 | 15V | 0.35A | 0~0.4A | 5.25W | 120mVp-p | ±2.0% |
| PS-05-24 | 24V | 0.22A | 0~0.25A | 5.28W | 200mVp-p | ±2.0% |
| PS-05-48 | 48V | 0.11A | 0~0.125A | 5.28W | 200mVp-p | ±1.0% |
| 其中，5V 型號紋波最?。?00mVp-p），48V 型號電壓精度最高（±1.0%），額定功率均圍繞 5W 左右波動。 |
問題 2：PS-05 系列開關電源的保護功能有哪些？觸發條件和恢復方式分別是什么？
答案：該電源具備過負載、過電壓、過溫度三重核心保護功能，具體細節如下：
過負載保護：觸發條件為輸出功率大于額定功率的 105%，保護模式為打嗝模式，恢復方式為負載異常移除后自動恢復；
過電壓保護：觸發電壓因型號而異（5V 型號 5.75~6.75V、12V 型號 13.8~16.2V 等），保護模式為關閉輸出，恢復方式為電源重啟后恢復；
過溫度保護：觸發條件為晶體內部結溫超過 140℃，保護模式為打嗝模式，恢復方式為溫度恢復正常后自動恢復。
問題 3：PS-05 系列開關電源的工作環境限制和物理特性如何？是否適用于高海拔場景？
答案：
工作環境限制：工作溫度范圍為 - 10~+60℃（需參考負載減額曲線），工作濕度 20~90% RH（無冷凝）；儲存溫度 - 20~+85℃，儲存濕度 10~95% RH；耐振動性能為 10~500Hz、2G，X/Y/Z 軸各測試 60 分鐘；
物理特性：尺寸 754020mm（LWH），單臺重量 0.05Kg，包裝為 120pcs/6.25Kg/0.56CUFT；
高海拔適用性：適用于高海拔場景，但需注意環境溫度調整 —— 海拔超過 2000 米時，無風扇機型（該系列為自然風冷，屬無風扇機型）的環境溫度需按每 1000 米下降 3.5℃的比例調整，以保證正常工作。
