PPT-125 系列是125W 具有主動式 PFC 功能的三組輸出開關電源，具備國際通用全范圍交流 / 直流輸入（90~264VAC 或 127~370VDC）、短路 / 過負載 / 過電壓三重保護、PWM 控制調整等核心特性，功率密度高達6.117W/inch3，采用5"x3" 小尺寸設計（127×76.2×34.6mm），支持自然冷卻與 18CFM 風扇強制風冷兩種散熱方式，滿載老化測試保障可靠性，通過多項國際安規認證，提供3 年保固，包含 PPT-125A/B/C/D 四款型號，輸出電壓、電流及額定功率略有差異，適用于多種對電源穩定性和兼容性有要求的設備場景。
一、產品概述
產品名稱：PPT-125 系列 125W 具有 PFC 功能三組輸出開關電源
核心定位：高兼容性、高可靠性的多組輸出開關電源，適用于對電源穩定性、小型化有需求的設備
核心特性：
電源管理：主動式 PFC 功能（功率因子≥0.93/230VAC 滿載）、PWM 控制調整
輸入兼容性：國際通用全范圍輸入（90~264VAC 或 127~370VDC，47~63Hz）
可靠性保障：100% 滿載老化測試、3 年保固、多重保護機制
物理優勢：功率密度高達6.117W/inch3，5"x3" 小尺寸（127×76.2×34.6mm）

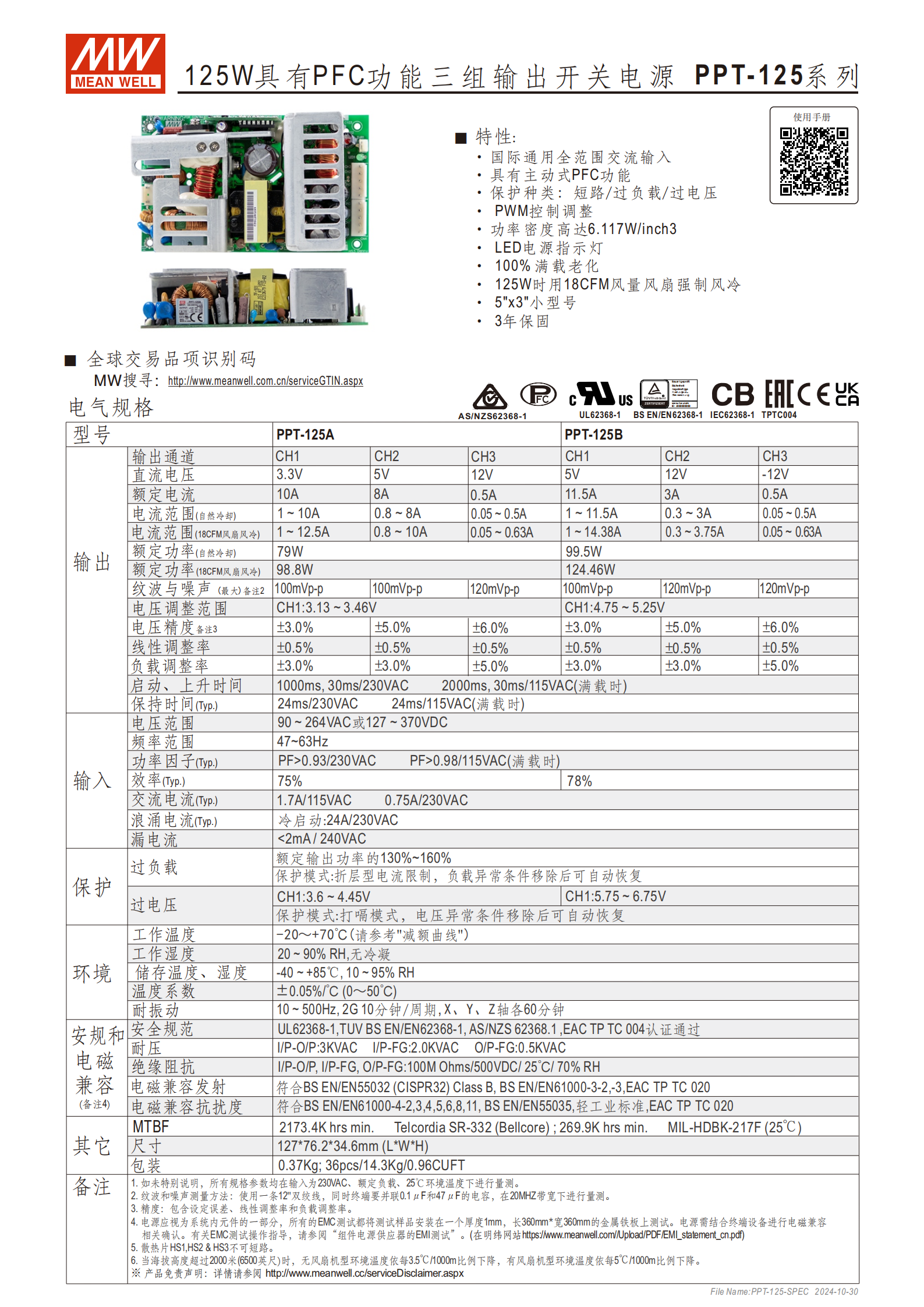

二、型號與輸出規格（關鍵參數匯總表）
| 型號 | 輸出電壓（CH1/CH2/CH3） | 額定電流（CH1/CH2/CH3） | 自然冷卻額定功率 | 強制風冷（18CFM）額定功率 | 紋波與噪聲（Max） | 電壓精度 |
|---|---|---|---|---|---|---|
| PPT-125A | 3.3V/5V/12V | 10A/8A/0.5A | 79W | 98.8W | 100/100/120 mVp-p | ±3%/±5%/±6% |
| PPT-125B | 5V/12V/-12V | 11.5A/3A/0.5A | 99.5W | 124.46W | 100/120/120 mVp-p | ±3%/±5%/±6% |
| PPT-125C | 5V/15V/-15V | 11A/2.5A/0.5A | 100W | 125.15W | 100/150/150 mVp-p | ±3%/±5%/±6% |
| PPT-125D | 5V/24V/12V | 7A/2.5A/0.5A | 101W | 126.43W | 100/240/120 mVp-p | ±3%/±5%/±6% |
補充輸出參數：
電流范圍：自然冷卻與強制風冷模式下均有明確區間（如 PPT-125A CH1：1~10A / 自然冷卻，1~12.5A / 強制風冷）
電壓調整范圍：CH1 可微調（如 PPT-125A：3.13~3.46V；B/C/D：4.75~5.25V）
線性調整率：所有通道均為 ±0.5%；負載調整率：±3%（CH1/CH2）、±5%（CH3）
三、輸入規格
電壓范圍：90~264VAC 或 127~370VDC
頻率范圍：47~63Hz
功率因子（Typ.）：PF>0.93（230VAC 滿載）、PF>0.98（115VAC 滿載）
效率（Typ.）：PPT-125A 為 75%，B/C/D 均為 78%
交流電流（Typ.）：1.7A/115VAC、0.75A/230VAC
浪涌電流（Typ.）：冷啟動 24A/230VAC
漏電流：<2mA / 240VAC
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 130%~160% | 折層型電流限制，異常移除后自動恢復 |
| 過電壓保護 | CH1：3.6~4.45V（A 型號）；5.75~6.75V（B/C/D 型號） | 打嗝模式，異常移除后自動恢復 |
| 短路保護 | 輸出短路 | 折層型電流限制，故障排除后自動恢復 |
五、環境與物理參數
工作溫度：-20~+70℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）；儲存濕度：10~95% RH
溫度系數：±0.05%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

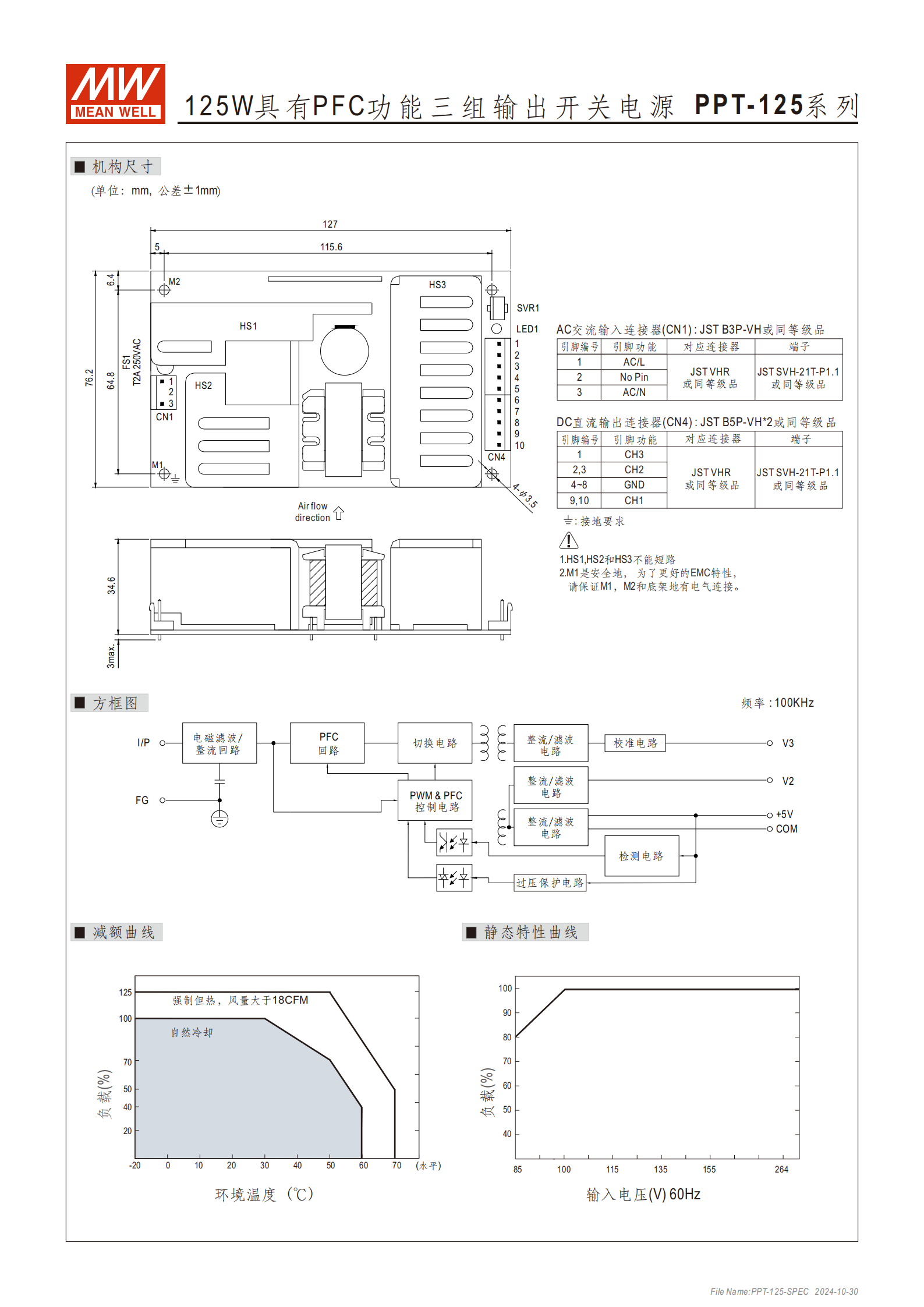

尺寸（L×W×H）：127×76.2×34.6mm（公差 ±1mm）
包裝規格：?jiǎn)闻_(tái) 0.37Kg；36 臺 / 箱（14.3Kg/0.96CUFT）
六、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 認證
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、EN55035、輕工業標準、EAC TP TC 020
七、其他關鍵信息
MTBF：最小 2173.4K hrs（Telcordia SR-332 標準）；最小 269.9K hrs（MIL-HDBK-217F 標準，25℃）
啟動與保持時間：?jiǎn)?dòng)時間 1000ms/230VAC、2000ms/115VAC（滿載）；保持時間 24ms/230VAC、24ms/115VAC（滿載）
散熱方式：自然冷卻、18CFM 風量風扇強制風冷（125W 時推薦）
特殊注意事項：散熱片 HS1、HS2、HS3 不可短路；海拔超 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃
4. 關鍵問題
問題 1：PPT-125 系列四款型號（A/B/C/D）的核心輸出差異是什么，如何根據負載需求選擇？
答案：核心差異集中在輸出電壓組合、額定電流及額定功率，選擇依據需匹配設備對電壓等級和功率的需求：
PPT-125A：CH1=3.3V（10A），適合需 3.3V 低電壓、大電流的設備，自然冷卻額定功率 79W，強制風冷 98.8W；
PPT-125B：CH3=-12V（0.5A），適合需負電壓供電的場景，強制風冷額定功率 124.46W；
PPT-125C：CH2=15V、CH3=-15V（均 0.5A），適合雙極性 15V 供電需求，強制風冷額定功率 125.15W；
PPT-125D：CH2=24V（2.5A），適合需 24V 中高壓供電的設備，強制風冷額定功率 126.43W（四款中最高）。
問題 2：PPT-125 系列電源的輸入兼容性和可靠性保障體現在哪些關鍵參數上？
答案：
輸入兼容性：支持國際通用全范圍輸入（90~264VAC 或 127~370VDC），頻率覆蓋 47~63Hz，適配不同地區電網；功率因子≥0.93（230VAC 滿載）、≥0.98（115VAC 滿載），電能利用效率高；
可靠性保障：100% 滿載老化測試，確保出廠穩定；3 年保固期提供長期售后支持；MTBF 最小 269.9K hrs（MIL-HDBK-217F 標準），使用壽命長；具備短路、過負載、過電壓三重保護，且異常移除后可自動恢復，降低設備損壞風險。
問題 3：PPT-125 系列電源的散熱方式有兩種，不同散熱方式下的使用限制和適用場景是什么？
答案：
自然冷卻：無需額外風扇，適合低噪音、無散熱空間限制的場景；限制：額定功率較低（79W~101W，因型號而異），工作溫度需嚴格遵循減額曲線，超過一定溫度需降低負載；
18CFM 風扇強制風冷：適合高負載（需 125W 左右額定功率）、設備內部散熱條件較差的場景；優勢：額定功率提升至 98.8W~126.43W（四款型號均接近 125W 設計功率），散熱效率更高；限制：需額外配置風扇，存在輕微噪音，且海拔超 2000 米時環境溫度需按 5℃/1000 米比例下調。
