PID-250 系列是250W 具有主動式 PFC 功能（PF≥0.92）的隔離雙輸出開關電源，包含 A/B/C/D 四種型號，CH1 輸出電壓分別為 12V/24V/36V/48V、CH2 固定 5V 輸出，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，支持 CH1 遙控功能，自然風冷設計，通過 UL62368-1 等多項安規認證，100% 滿載老化、3 年保固，輸入電壓范圍 90~264VAC/127~370VDC，效率最高達 86%，適用于多種工業場景。
一、產品概述
產品名稱：250W 具有 PFC 功能隔離雙輸出開關電源（PID-250 系列）
核心特性：國際通用全范圍輸入、CH1/CH2 輸出對地隔離、內置主動式 PFC（PF>0.92）、CH1 遙控功能、CH1 10 秒內最大負載 170%、自然風冷、100% 滿載老化、3 年保固
適用標準：UL62368-1、TUV、BS EN/EN62368-1、IEC62368-1、TPTC004、EAC 等
二、核心電氣規格（關鍵參數匯總表）
| 類別 | 具體參數 | PID-250A | PID-250B | PID-250C | PID-250D |
|---|---|---|---|---|---|
| 輸出電壓（CH1） | 額定值 | 12V | 24V | 36V | 48V |
| 輸出電壓（CH1） | 調整范圍 | 10.8~13.2V | 21.6~26.4V | 32.4~39.6V | 43.2~52.8V |
| 輸出電壓（CH2） | 額定值 | 5V | 5V | 5V | 5V |
| 輸出電壓（CH2） | 調整范圍 | 4.75~5.25V | 4.75~5.25V | 4.75~5.25V | 4.75~5.25V |
| 額定電流（CH1） | - | 15A（峰值 20A） | 9.4A（峰值 16.7A） | 6.3A（峰值 11.1A） | 4.7A（峰值 8.4A） |
| 額定電流（CH2） | - | 5A | 5A | 5A | 5A |
| 額定功率 | - | 205W | 250.6W | 251.8W | 250.6W |
| 電壓精度（CH1） | - | ±3.0% | ±2.0% | ±2.0% | ±2.0% |
| 電壓精度（CH2） | - | ±2.0% | ±2.0% | ±2.0% | ±2.0% |
| 紋波與噪聲（CH1） | 最大值 | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
| 紋波與噪聲（CH2） | 最大值 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p |
| 效率（Typ.） | - | 83% | 86% | 86% | 86% |
三、輸入與環境參數
輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因素：滿載時 PF≥0.92（230VAC）、PF≥0.97（115VAC）
交流電流：Typ. 3A/115VAC、1.5A/230VAC
浪涌電流：冷啟動特性（未明確具體數值）
漏電流：<3.5mA / 240VAC
環境參數
工作溫度：-20~+70℃（參考減額曲線，無冷凝）
工作濕度：20~90% RH（無冷凝）
儲存溫度：-20~+85℃
儲存濕度：10~95% RH
溫度系數：±0.05%/℃（0~50℃）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
海拔要求：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
四、保護功能詳情
| 保護類型 | CH1 保護邏輯 | CH2 保護邏輯 |
|---|---|---|
| 過負載 | 105~170% 額定功率：10 秒后關閉輸出，重啟恢復；180% 以上或短路：恒電流限制，10 秒后關閉輸出，重啟恢復 | 101~150% 額定功率：打嗝模式，異常移除后自動恢復 |
| 過電壓 | 保護電壓 13.8~16.2V（A 型號）/27.6~32.4V（B 型號）/40~48V（C 型號）/54~64.8V（D 型號），關閉輸出，重啟恢復 | 保護電壓 5.5~6.75V，打嗝模式，異常移除后自動恢復（二極管鉗位） |
| 過溫度 | 105℃±5℃（功率晶體管散熱器檢測），關閉輸出，溫度下降后自動恢復 | 無單獨溫度保護（依賴整體電路保護） |
| 短路 | 恒電流限制，10 秒后關閉輸出，重啟恢復 | 打嗝模式，異常移除后自動恢復 |

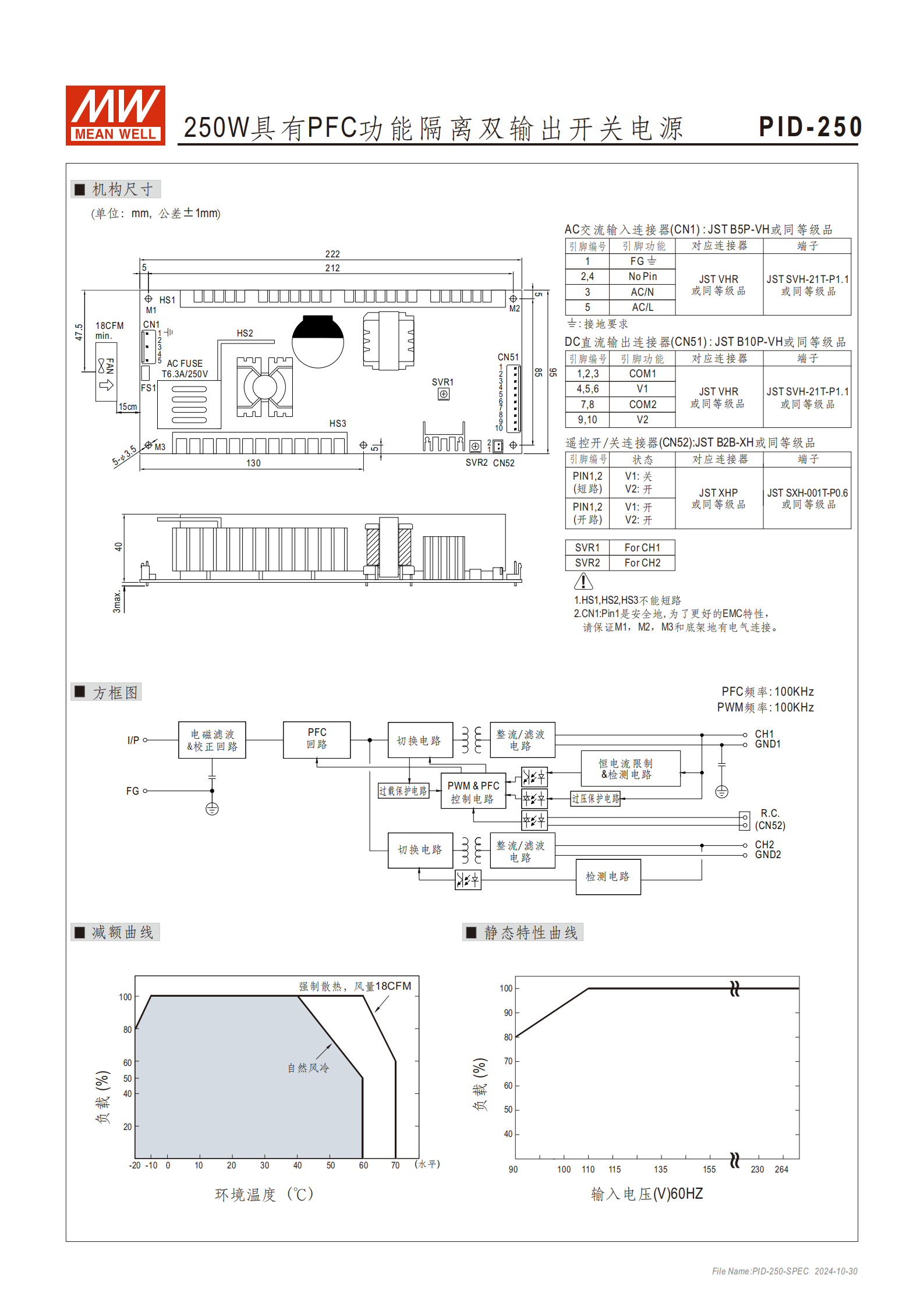

五、結構與連接規格
物理尺寸：2229540mm（LWH），公差 ±1mm
重量：0.74Kg，包裝 18pcs/14.3Kg/0.98CUFT
連接器規格
交流輸入連接器（CN1）：JST B5P-VH 或同等級品，Pin1=FG、Pin3=AC/N、Pin5=AC/L（Pin2/4 無引腳）
直流輸出連接器（CN51）：JST B10P-VH 或同等級品，Pin1-3=COM1、Pin4-6=V1、Pin7-8=COM2、Pin9-10=V2
遙控開 / 關連接器（CN52）：JST B2B-XH 或同等級品，Pin1-2 短路 = V1 關、V2 開；Pin1-2 開路 = V1 開、V2 開（CH2 故障時 CH1 關閉）
關鍵結構提示：HS1/HS2/HS3 散熱片不可短路；CN1 的 Pin1（安全地）需與 M1/M2/M3 及底架地電氣連接以優化 EMC 特性
六、其他關鍵說明
紋波和噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHZ 帶寬下量測
電壓精度：包含設定誤差、線性調整率和負載調整率
EMC 測試：電源需安裝在 1mm 厚、360mm*360mm 金屬鐵板上，結合終端設備進行測試
峰值電流限制：輸入電壓 < 110VAC 時，峰值電流降至額定值的 150%
MTBF：Telcordia SR-332 標準下≥2091.7K hrs；MIL-HDBK-217F（25℃）標準下≥150.5K hrs
4. 關鍵問題
問題 1：PID-250 系列不同型號的核心輸出差異是什么？CH1 的峰值電流上限如何限制？
答案：核心輸出差異集中在 CH1 的電壓和額定 / 峰值電流，CH2 均為 5V/5A 輸出，具體差異如下：
| 型號 | CH1 額定電壓 | CH1 額定電流 | CH1 峰值電流 |
|---|---|---|---|
| PID-250A | 12V | 15A | 20A |
| PID-250B | 24V | 9.4A | 16.7A |
| PID-250C | 36V | 6.3A | 11.1A |
| PID-250D | 48V | 4.7A | 8.4A |
| CH1 峰值電流限制：輸入電壓≥110VAC 時為表中數值；輸入電壓 < 110VAC 時，峰值電流需降至額定值的 150%。 |
問題 2：PID-250 系列的過負載和過電壓保護邏輯有何區別？適用場景中需注意什么？
答案：保護邏輯區別如下：
| 保護類型 | CH1 邏輯 | CH2 邏輯 |
|---|---|---|
| 過負載 | 分檔保護：105~170% 負載 10 秒后關輸出（重啟恢復）；≥180% 負載或短路時恒流限制，10 秒后關輸出（重啟恢復） | 101~150% 負載時打嗝模式（異常移除自動恢復） |
| 過電壓 | 觸發保護電壓為額定電壓的 115%~135%，關輸出（重啟恢復） | 觸發保護電壓為額定電壓的 110%~135%，打嗝模式（異常移除自動恢復） |
| 適用注意：工業場景中需避免 CH1 長期超 105% 負載運行，若出現輸出關閉需檢查負載是否過載或短路；CH2 故障時會聯動關閉 CH1，需優先排查 CH2 回路故障。 |
問題 3：PID-250 系列的安裝和使用環境有哪些關鍵限制？如何確保 EMC 合規？
答案：關鍵限制與 EMC 合規要求如下：
安裝限制：① 散熱片 HS1/HS2/HS3 不可短路；② 安全地（CN1 Pin1）需與 M1/M2/M3 及設備底架地可靠電氣連接；③ 海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃。
環境限制：工作溫度 - 20~+70℃（需參考減額曲線），無冷凝；低輸入電壓（<110VAC）時需減額輸出。
EMC 合規要求：電源需作為系統元件，安裝在 1mm 厚、360mm*360mm 金屬鐵板上，結合終端設備完成 EMC 測試（遵循明緯 “組件電源供應器的 EMI 測試” 指導文檔）。
