PD-45 系列 45W 雙組輸出開關電源（含 PD-45A、PD-45B 型號）具備國際通用 90~264VAC/127~370VDC 寬輸入范圍，支持自然風冷（額定功率 45W 左右，強制風冷最大 52W），擁有短路 / 過負載 / 過電壓三重保護（打嗝模式，可自動恢復），通過 UL62368-1 等多項安規認證，工作溫度范圍 - 10~+60℃，尺寸 1277628mm，提供 2 年保固，核心輸出差異為 PD-45A 的 CH2 為 12V/2A、PD-45B 的 CH2 為 24V/1.2A。

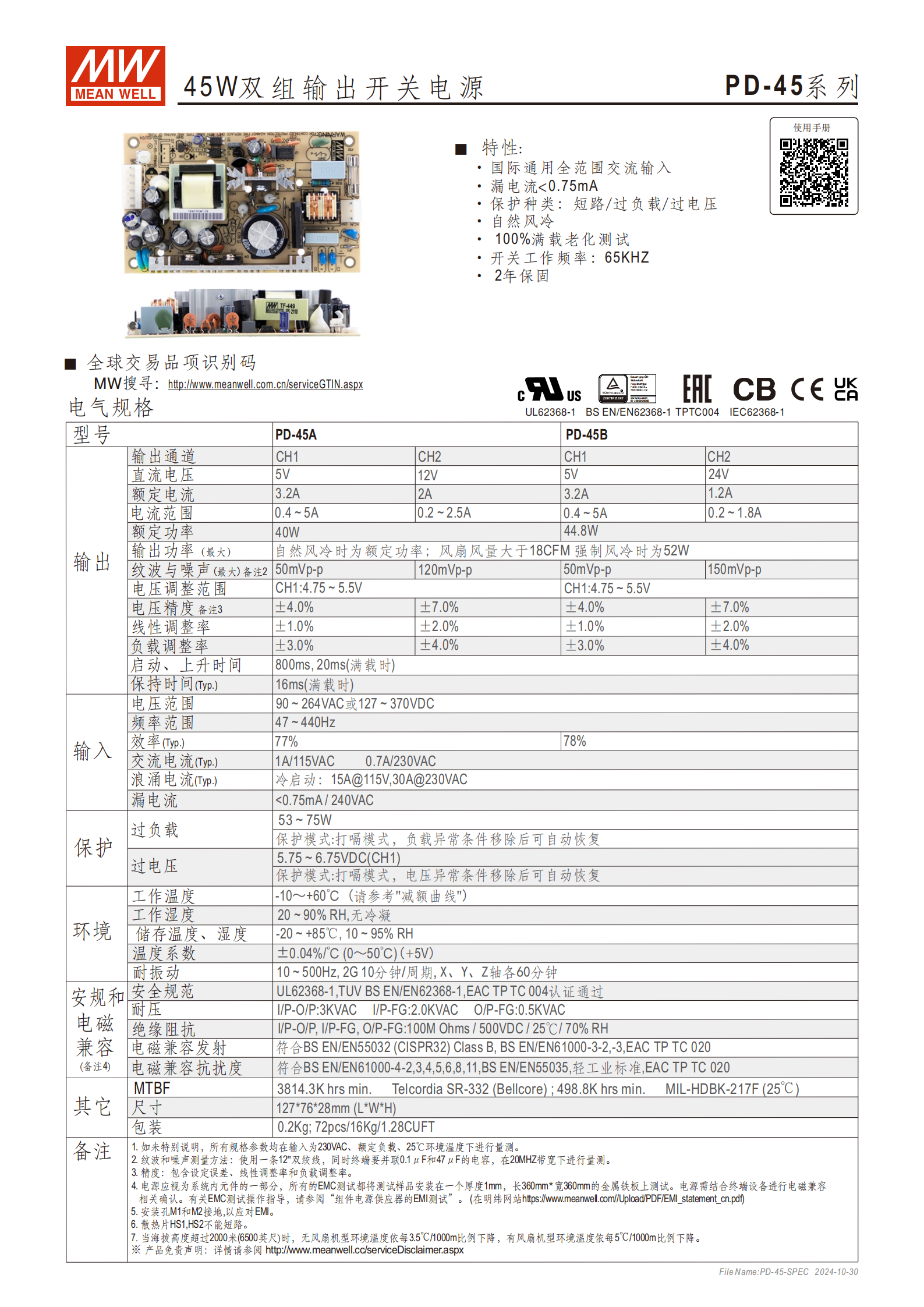

產品名稱：PD-45 系列 45W 雙組輸出開關電源
型號區分：PD-45A、PD-45B（核心差異為第二輸出通道參數）
核心特性：國際通用全范圍交流輸入、自然風冷、100% 滿載老化測試、短路 / 過負載 / 過電壓三重保護、65KHZ 開關工作頻率、2 年保固
物理規格：尺寸 1277628mm（LWH），單臺重量 0.2Kg，包裝規格 72pcs/16Kg/1.28CUFT
二、核心電氣參數
（1）輸出參數對比表
| 參數類型 | PD-45A | PD-45B |
|---|---|---|
| 輸出通道配置 | CH1：5V，CH2：12V | CH1：5V，CH2：24V |
| 額定電流 | CH1：3.2A，CH2：2A | CH1：3.2A，CH2：1.2A |
| 電流范圍 | CH1：0.4~5A，CH2：0.2~2.5A | CH1：0.4~5A，CH2：0.2~1.8A |
| 額定功率 | 44.8W | 40W |
| 最大輸出功率 | 自然風冷：額定功率；強制風冷（≥18CFM）：52W | 同左 |
| 紋波與噪聲（最大） | CH1：50mVp-p，CH2：120mVp-p | CH1：50mVp-p，CH2：150mVp-p |
| 電壓調整范圍 | CH1：4.75~5.5V | CH1：4.75~5.5V |
| 電壓精度 | CH1：±4.0%，CH2：±7.0% | CH1：±4.0%，CH2：±7.0% |
| 線性調整率 | CH1：±1.0%，CH2：±2.0% | CH1：±1.0%，CH2：±2.0% |
| 負載調整率 | CH1：±4.0%，CH2：±3.0% | CH1：±4.0%，CH2：±3.0% |
| 啟動 / 上升時間 | 800ms（滿載）、20ms（滿載） | 同左 |
| 保持時間（Typ.） | 16ms（滿載） | 同左 |
（2）輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC
頻率范圍：47~440Hz
效率（Typ.）：PD-45A 77%，PD-45B 78%
交流電流（Typ.）：1A/115VAC，0.7A/230VAC
浪涌電流（Typ.）：冷啟動 15A@115VAC，30A@230VAC
漏電流：<0.75mA / 240VAC
三、保護功能
| 保護類型 | 保護模式 | 觸發條件 / 參數 | 恢復方式 |
|---|---|---|---|
| 過負載 | 打嗝模式 | 負載異常（53~75W） | 異常移除后自動恢復 |
| 過電壓 | 打嗝模式 | CH1 電壓異常（5.75~6.75VDC） | 異常移除后自動恢復 |
| 短路 | 打嗝模式 | 輸出短路 | 異常移除后自動恢復 |
四、環境與可靠性參數

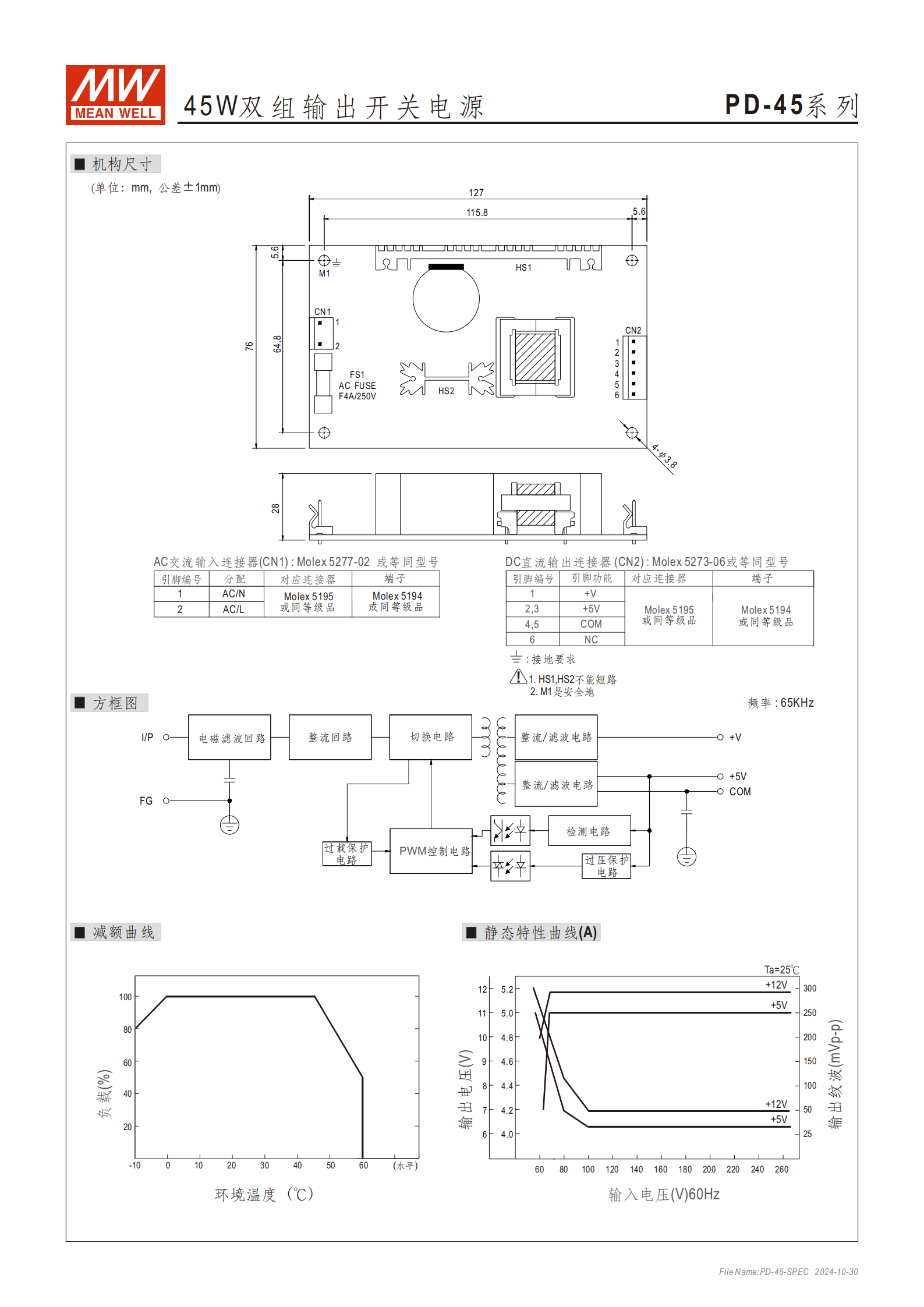

工作溫度：-10~+60℃（需參考 “減額曲線”）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-20~+85℃，10~95% RH
溫度系數：±0.04%/℃（0~50℃，+5V 通道）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF（平均無故障時間）：3814.3K hrs min.（Telcordia SR-332）；498.8K hrs min.（MIL-HDBK-217F，25℃）
五、安規與電磁兼容
安全規范：UL62368-1、TUV EN62368-1、BS EN/EAC TP TC 004（認證通過）
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 EN55032（CISPR32）Class B、EN61000-3-2/-3、BS EN/EAC TP TC 020
電磁兼容抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035（輕工業標準）、BS EN/EAC TP TC 020
六、備注說明
未特別說明時，所有參數均在輸入 230VAC、額定負載、25℃環境下量測；
紋波和噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHZ 帶寬；
電壓精度包含設定誤差、線性調整率和負載調整率；
EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 金屬鐵板上，且需結合終端設備確認；
安裝孔 M1 和 M2 需接地（應對 EMI），散熱片 HS1、HS2 不可短路；
海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。
4. 關鍵問題及答案
問題 1：PD-45A 和 PD-45B 的核心差異是什么？適用場景有何不同？
答案：核心差異在于第二輸出通道（CH2）的參數：PD-45A 的 CH2 為 12V/2A（電流范圍 0.2~2.5A），PD-45B 的 CH2 為 24V/1.2A（電流范圍 0.2~1.8A）；適用場景方面，PD-45A 適合需要 5V+12V 雙供電的設備（如小型工控模塊、安防攝像頭），PD-45B 適合需要 5V+24V 雙供電的設備（如 LED 驅動、傳感器模塊）。
問題 2：該電源的保護機制有哪些？異常情況發生后如何恢復正常工作？
答案：保護機制包括短路保護、過負載保護、過電壓保護三類；所有保護均采用 “打嗝模式”（異常時電源間歇性輸出，避免損壞），恢復方式為自動恢復—— 只需移除導致異常的條件（如短路解除、負載恢復正常、電壓回歸額定范圍），電源即可自行恢復正常輸出，無需手動重啟。
問題 3：該電源的工作環境限制有哪些？在高海拔場景下使用需注意什么？
答案：工作環境限制：①溫度：-10~+60℃（需參考減額曲線）；②濕度：20~90% RH（無冷凝）；③海拔超 2000 米需降額。高海拔使用注意事項：無風扇機型（自然風冷）的環境溫度需按 “每升高 1000 米下降 3.5℃” 調整，有風扇機型（強制風冷）按 “每升高 1000 米下降 5℃” 調整，避免因散熱不足導致電源性能下降或損壞。
