LPS-100 系列是100W 單組輸出無 PFC 功能的開關電源，具備國際通用全范圍交流 / 直流輸入（88~132VAC/176~264VAC 或 248~370VDC）、短路 / 過負載 / 過電壓三重保護（打嗝模式，異常移除后自動恢復）、自然風冷、100% 滿載老化等特性，開關工作頻率為134KHz，提供3.3V~48V多檔直流輸出，電壓精度最高 ±1.0%，效率達 69%~81%，工作溫度范圍 - 10~+60℃，尺寸為2226232mm，通過 UL62368-1 等多項安規認證，享有2 年保固。

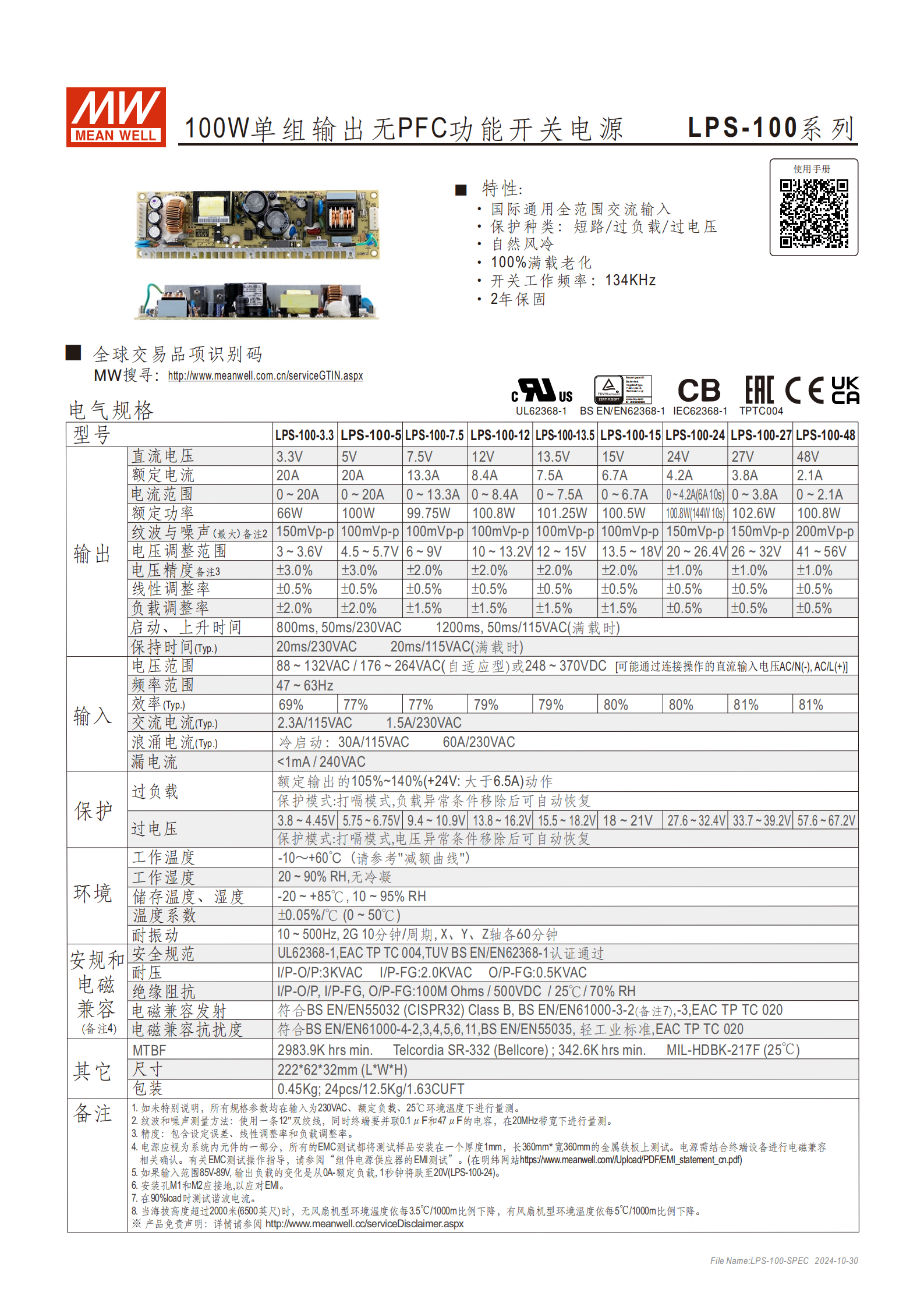

一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品系列 | LPS-100 系列 |
| 產品類型 | 100W 單組輸出無 PFC 功能開關電源 |
| 核心特性 | 國際通用全范圍輸入、短路 / 過負載 / 過電壓保護、自然風冷、100% 滿載老化、2 年保固 |
| 開關工作頻率 | 134KHz |

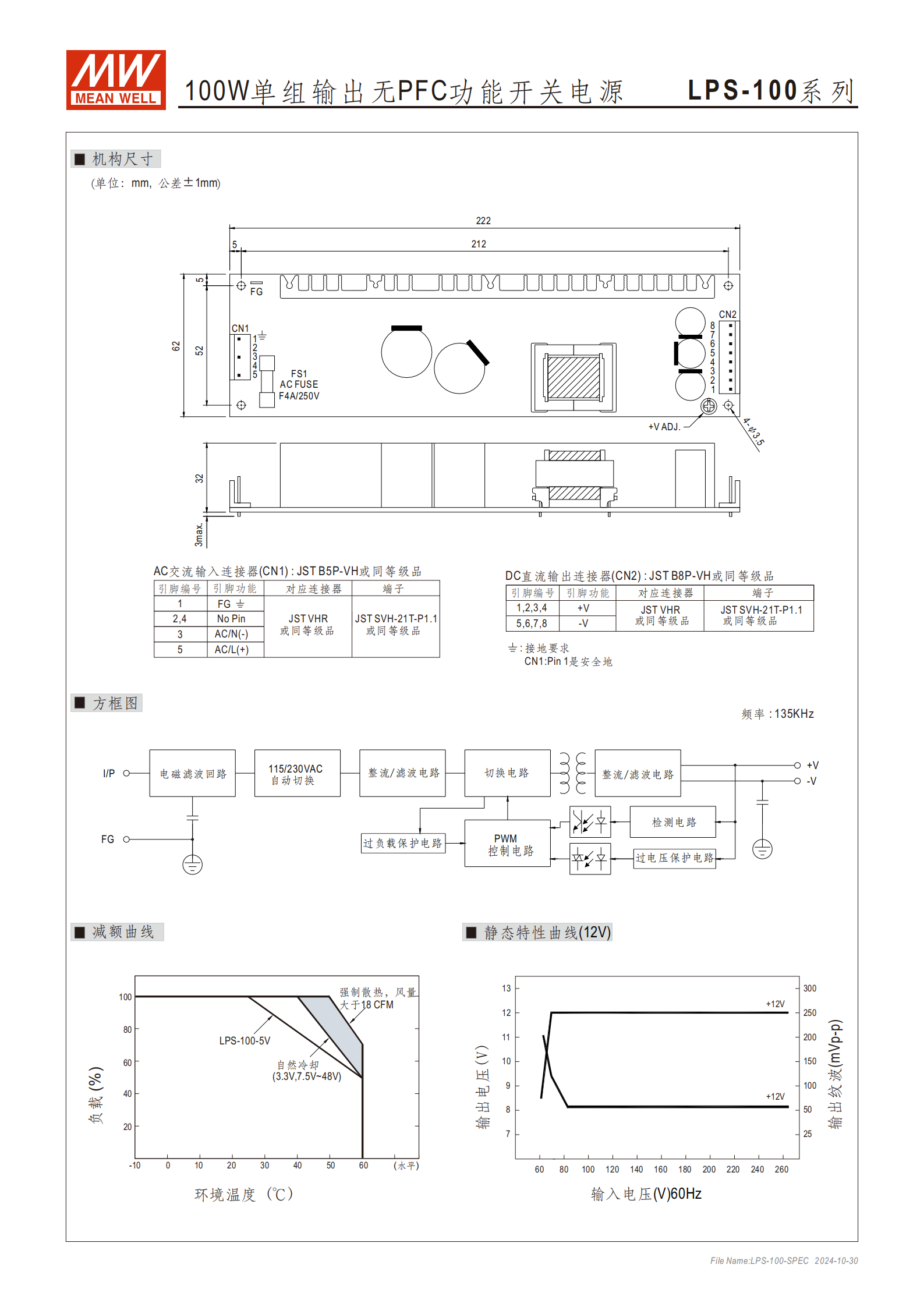

| 機構尺寸 | 2226232mm（LWH，公差 ±1mm） |
| 重量與包裝 | 單臺 0.45Kg；24 臺 / 箱（12.5Kg/1.63CUFT） |
| 連接器規格 | AC 輸入（CN1）：JST B5P-VH 或同等級品；DC 輸出（CN2）：JST B8P-VH 或同等級品 |
二、核心電氣參數
（1）輸出參數（各型號關鍵數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓精度 | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| LPS-100-3.3 | 3.3V | 20A | 66W | 150mVp-p | ±3.0% | 3~3.6V |
| LPS-100-5 | 5V | 20A | 100W | 100mVp-p | ±3.0% | 4.5~5.7V |
| LPS-100-7.5 | 7.5V | 13.3A | 99.75W | 100mVp-p | ±2.0% | 6~9V |
| LPS-100-12 | 12V | 8.4A | 100.8W | 100mVp-p | ±2.0% | 10~13.2V |
| LPS-100-13.5 | 13.5V | 7.5A | 101.25W | 100mVp-p | ±2.0% | 12~15V |
| LPS-100-15 | 15V | 6.7A | 100.5W | 100mVp-p | ±1.0% | 13.5~18V |
| LPS-100-24 | 24V | 4.2A（10s 峰值 6A） | 100.8W（10s 峰值 144W） | 150mVp-p | ±1.0% | 20~26.4V |
| LPS-100-27 | 27V | 3.8A | 102.6W | 150mVp-p | ±1.0% | 26~32V |
| LPS-100-48 | 48V | 2.1A | 100.8W | 200mVp-p | ±1.0% | 41~56V |
（2）調整與響應特性
線性調整率：所有型號均為 ±0.5%
負載調整率：±0.5%~±2.0%（依型號不同）
啟動 & 上升時間：800ms（上升 50ms）/230VAC、1200ms（上升 50ms）/115VAC（滿載時）
溫度系數：±0.05%/℃（0~50℃）
（3）輸入?yún)?shù)
電壓范圍：88~132VAC/176~264VAC（自適應型）或 248~370VDC（AC/N (-)、AC/L (+) 連接）
頻率范圍：未明確標注，默認適配交流輸入常規頻率
保持時間：未明確標注具體數值
交流電流（Typ.）：1.5A/230VAC、2.3A/115VAC
浪涌電流（Typ.）：冷啟動 30A/115VAC、60A/230VAC
漏電流：<1mA/240VAC
效率（Typ.）：69%（3.3V）~81%（27V、48V）
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出的 105%~140%（+24V 型號需結合動作閾值） | 打嗝模式，異常條件移除后自動恢復 |
| 過電壓保護 | 3.8~4.45V（3.3V 型號）、5.75~6.75V（5V 型號）…57.6~67.2V（48V 型號） | 打嗝模式，異常條件移除后自動恢復 |
| 短路保護 | 輸出短路 | 打嗝模式，異常條件移除后自動恢復 |
四、環境與可靠性
工作溫度：-10~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-20~+85℃
儲存濕度：10~95% RH
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
MTBF（平均無故障時間）：2983.9K hrs（Telcordia SR-332 標準）；342.6K hrs（MIL-HDBK-217F 標準，25℃）
五、安規與電磁兼容（EMC）
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證
耐壓：I/P-O/P:3KVAC、I/P-FG:2.0KVAC、O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms/500VDC（25℃/70% RH）
EMC 發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2、-3（90% 負載測試諧波電流）、EAC TP TC 020
EMC 抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、11（輕工業標準）、BS EN/EN55035、EAC TP TC 020
六、重要備注
所有規格參數默認在輸入 230VAC、額定負載、25℃環境溫度下量測；
紋波和噪聲通過 12" 雙絞線 + 并聯 0.1μF 和 47μF 電容、20MHz 帶寬量測；
電壓精度包含設定誤差、線性調整率和負載調整率；
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備確認；
輸入 85~89VAC 時，LPS-100-24 型號輸出負載從 0A 至額定負載，1 秒鐘內電壓將跌至 20V；
安裝孔 M1 和 M2 需接地以應對 EMI；
海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型下降 5℃。
4. 關鍵問題及答案
問題 1：LPS-100 系列開關電源的輸入電壓范圍、核心保護功能及恢復機制是什么？
答案：輸入電壓范圍為交流 88~132VAC/176~264VAC（自適應型）或直流 248~370VDC（AC/N (-)、AC/L (+) 連接）；核心保護功能包括短路保護、過負載保護、過電壓保護，三種保護均采用打嗝模式，當負載或電壓異常條件移除后，電源可自動恢復正常工作，無需手動重啟。
問題 2：LPS-100 系列各型號的輸出電壓檔位、最高電壓精度及峰值功率情況如何？
答案：輸出電壓檔位覆蓋 3.3V、5V、7.5V、12V、13.5V、15V、24V、27V、48V 共 9 檔；電壓精度最高為 **±1.0%**（對應 15V、24V、27V、48V 型號），最低為 ±3.0%（3.3V、5V 型號）；峰值功率僅 LPS-100-24 型號標注，其 10 秒峰值電流 6A，峰值功率 144W，其余型號額定功率在 66W~102.6W 之間，無額外峰值功率說明。
問題 3：LPS-100 系列開關電源的工作環境限制、安規認證及 MTBF 指標是什么？
答案：工作環境限制：溫度 - 10~+60℃（需參考減額曲線），濕度 20~90% RH（無冷凝），海拔超過 2000 米時無風扇機型環境溫度每 1000 米下降 3.5℃；安規認證包括 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004，EMC 符合 Class B 等級標準；MTBF 指標為最低 2983.9K hrs（Telcordia SR-332 標準）或 342.6K hrs（MIL-HDBK-217F 標準，25℃），可靠性表現優異。
