LPS-75 系列是75W 單組輸出開關電源，具備國際通用全范圍交流 / 直流輸入（90~264VAC 或 127~370VDC），提供 3.3V、5V、12V 等 6 種輸出規格，核心特性包括PWM 控制、遙控開關、多重保護（短路 / 過負載 / 過電壓）、自然風冷，通過 UL62368-1 等多項安規認證，尺寸 2225530mm，支持2 年保固，適用于多種工業及電子設備場景。
一、產品概述
產品名稱：75W 單組輸出開關電源（LPS-75 系列）
核心定位：通用型工業級開關電源，支持多種輸出規格，適用于對電源穩定性、安全性有要求的電子設備
關鍵優勢：國際通用輸入、多重保護、自然風冷、體積小巧、100% 滿載老化、2 年保固
安規認證：UL62368-1、EAC TP TC 004、TUV BS EN/EN62368-1、IEC62368-1
電磁兼容：發射符合 BS EN/EN55032 (CISPR32) Class B；抗擾度符合 A 級重工業標準（BS EN/EN61000 系列等）

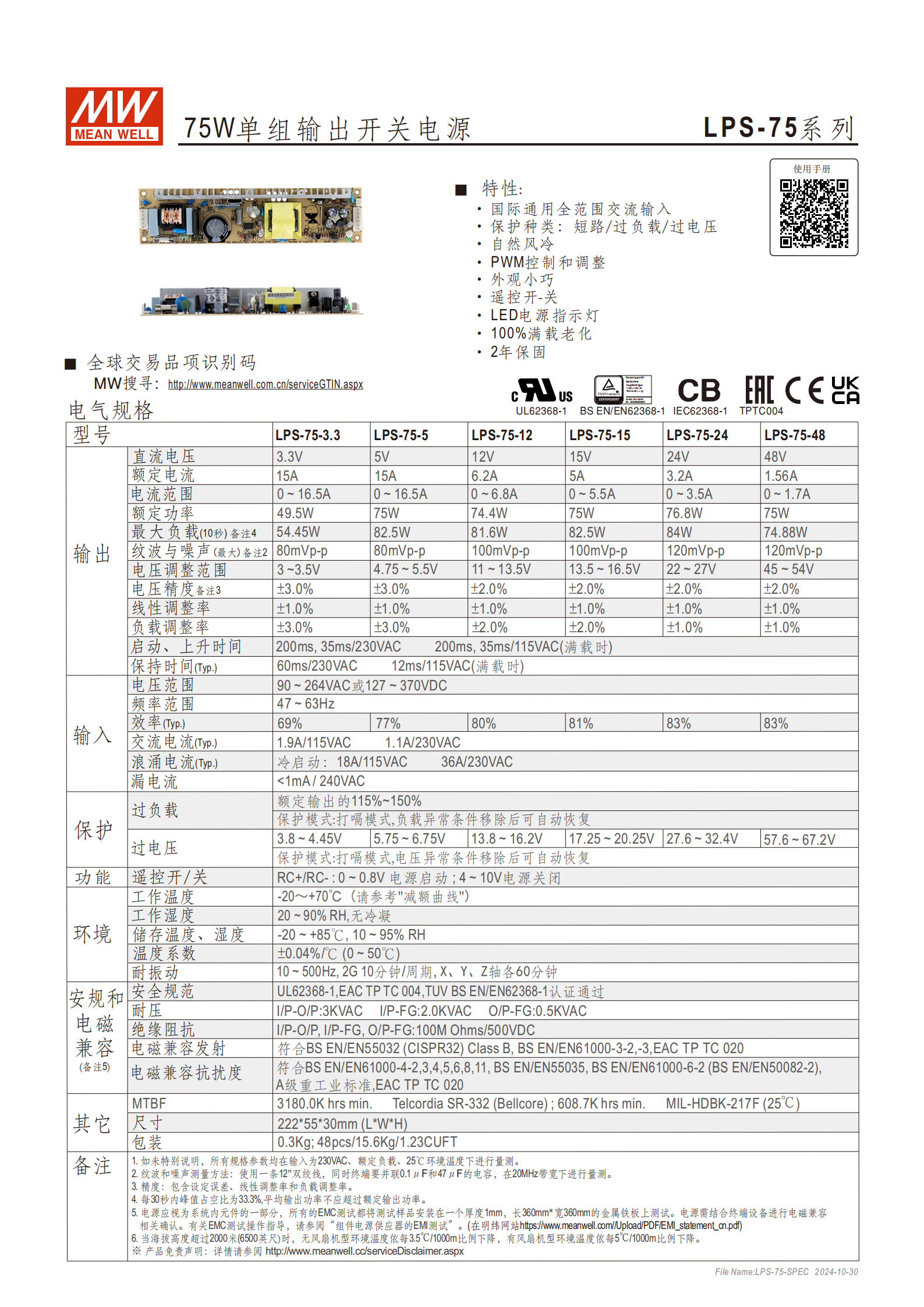

二、核心電氣參數
（1）輸入?yún)?shù)
| 項目 | 具體規格 |
|---|---|
| 電壓范圍 | 90 ~ 264VAC 或 127 ~ 370VDC |
| 頻率范圍 | 47 ~ 63Hz |
| 交流電流（Typ.） | 1.9A/115VAC、1.1A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：18A/115VAC、36A/230VAC |
| 漏電流 | <1mA / 240VAC |
| 效率（Typ.） | 69% ~ 83%（依型號不同） |
（2）輸出參數（6 種型號核心規格）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| LPS-75-3.3 | 3.3V | 15A | 0~16.5A | 49.5W | 80mVp-p | ±3.0% |
| LPS-75-5 | 5V | 15A | 0~16.5A | 75W | 80mVp-p | ±3.0% |
| LPS-75-12 | 12V | 6.2A | 0~6.8A | 74.4W | 100mVp-p | ±2.0% |
| LPS-75-15 | 15V | 5A | 0~5.5A | 75W | 100mVp-p | ±2.0% |
| LPS-75-24 | 24V | 3.2A | 0~3.5A | 76.8W | 120mVp-p | ±2.0% |
| LPS-75-48 | 48V | 1.56A | 0~1.7A | 75W | 120mVp-p | ±2.0% |
（3）調整與穩定性參數
電壓調整范圍：3~3.5V（3.3V 型號）至 45~54V（48V 型號）
線性調整率：±1.0%（全系列統一）
負載調整率：±1.0%（24V/48V 型號）、±2.0%（12V/15V 型號）、±3.0%（3.3V/5V 型號）
保持時間（Typ.）：60ms/230VAC、12ms/115VAC（滿載時）
溫度系數：±0.04%/℃（0~50℃）
三、功能與保護特性
核心功能
PWM 控制和調整：確保輸出電壓穩定
遙控開 / 關：RC+/RC - 引腳，0~0.8V 電源啟動，4~10V 電源關閉
LED 電源指示燈：直觀顯示電源工作狀態
自然風冷：無需風扇，降低噪音和故障率
保護機制
保護類型 觸發條件 保護模式 過負載 額定輸出的 115%~150% 打嗝模式，異常移除后自動恢復 過電壓 3.8~4.45V（3.3V 型號）至 57.6~67.2V（48V 型號） 打嗝模式，異常移除后自動恢復 短路保護 輸出短路 打嗝模式，故障排除后自動恢復
四、環境與可靠性
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-20~+85℃，10~95% RH
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
MTBF：最低 3180.0K hrs（Telcordia SR-332）、最低 608.7K hrs（MIL-HDBK-217F，25℃）

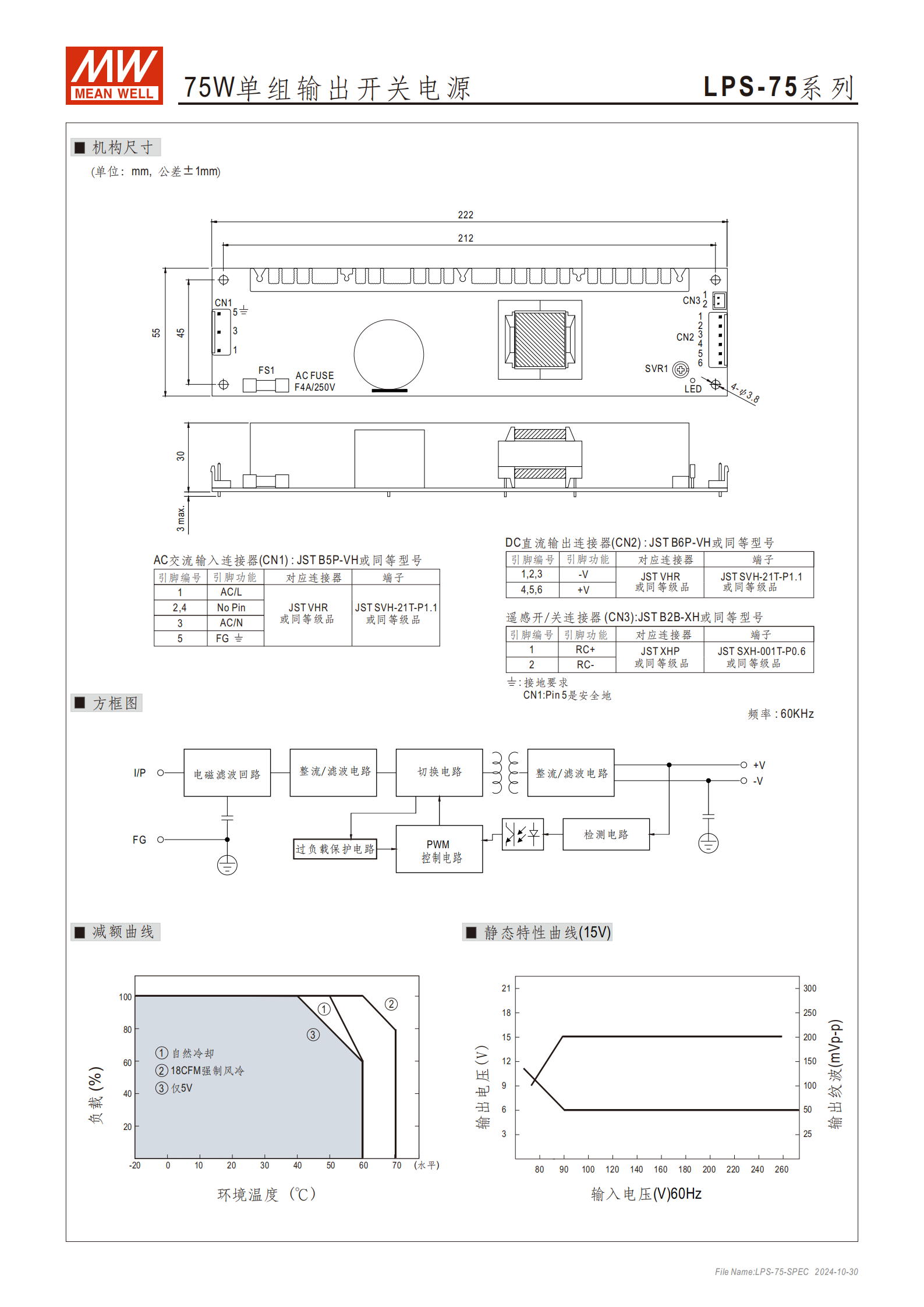

五、機械與包裝信息
尺寸（LWH）：2225530mm（公差 ±1mm）
連接器規格：
AC 輸入（CN1）：JST B5P-VH 或同等型號，引腳含 AC/L、AC/N、FG
DC 輸出（CN2）：JST B6P-VH 或同等型號，引腳含 - V（1-3 腳）、+V（4-6 腳）
遙控開關（CN3）：JST B2B-XH 或同等型號，引腳為 RC+、RC-
包裝：單臺 0.3Kg；48 臺 / 箱，每箱 15.6Kg，體積 1.23CUFT
六、重要備注
所有規格默認在 230VAC 輸入、額定負載、25℃環境下量測
紋波 / 噪聲測量需用 12" 雙絞線，并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試
電壓精度包含設定誤差、線性調整率和負載調整率
最大負載（10 秒）峰值占空比 33.3%，平均功率不得超額定功率
海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
關鍵問題
問題：LPS-75 系列開關電源支持哪些輸入電壓類型和范圍，適用于全球不同地區的電網嗎？答案：支持交流和直流兩種輸入類型，交流輸入范圍 90~264VAC，直流輸入范圍 127~370VDC，覆蓋了全球主要地區的電網電壓規格（如中國 220VAC、美國 110VAC 等），可滿足全球不同地區的使用需求。
問題：LPS-75 系列的過負載和過電壓保護機制是什么，故障排除后是否需要手動復位？答案：過負載（觸發條件為額定輸出的 115%~150%）和過電壓（觸發電壓依型號為 3.8V~67.2V）均采用打嗝模式保護；無需手動復位，當負載異?；螂妷寒惓５臈l件移除后，電源可自動恢復正常工作。
問題：不同輸出電壓的 LPS-75 型號在電流輸出能力和電壓精度上有何差異，如何根據設備需求選型？答案：電流輸出能力：3.3V/5V 型號額定電流最高（15A），48V 型號最低（1.56A），其余型號介于 6.2A~3.2A 之間；電壓精度：3.3V/5V 型號為 ±3.0%，12V/15V/24V/48V 型號為 ±2.0%。選型時需匹配設備的額定電壓（如設備需 12V 供電則選 LPS-75-12），同時確保電源額定電流≥設備最大工作電流，電壓精度滿足設備對供電穩定性的要求。
