LPS-50 系列是50W 單組輸出開關電源，具備國際通用全范圍交流輸入、短路 / 過負載 / 過電壓保護、自然風冷、遙控開 - 關、LED 指示等特性，低高度僅23mm，經過 100% 滿載老化且提供2 年保固；包含 3.3V、5V、12V 等多種輸出型號，輸出電流范圍 0~12A 不等，電壓精度 ±1.0%~±3.0%，工作溫度為 **-20~+70℃**，通過 UL62368-1 等多項安規認證，電磁兼容符合相關 Class B 標準，適用于多種對電源尺寸和穩定性有要求的場景。
產品名稱：LPS-50 系列 50W 單組輸出開關電源
核心特性：國際通用全范圍交流輸入、短路 / 過負載 / 過電壓三重保護、自然風冷散熱、外觀小巧（低高度 23mm）、遙控開 - 關功能、LED 工作指示、100% 滿載老化測試、2 年保固
適用場景：需小型化、穩定供電且符合國際安規的電子設備

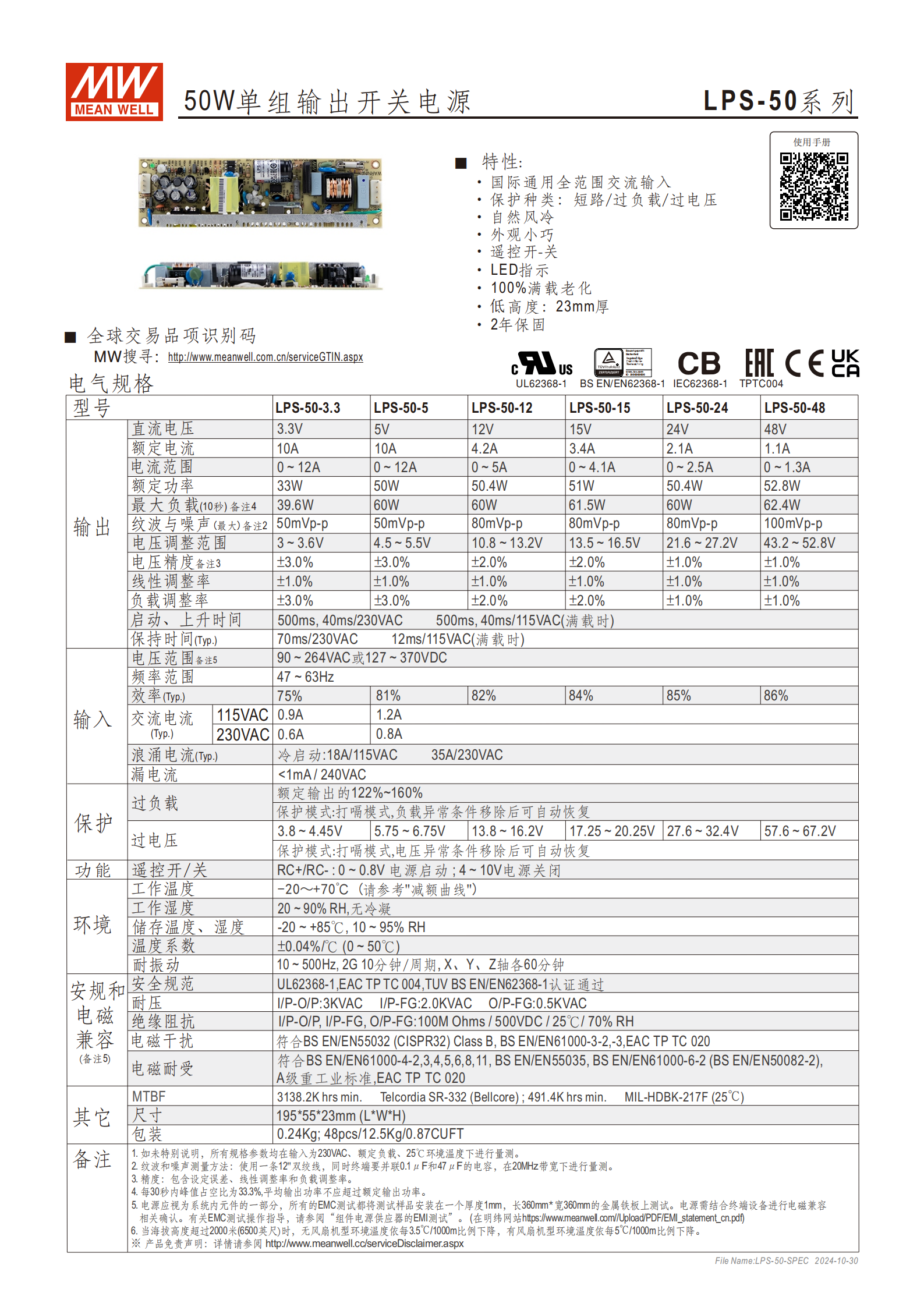

二、核心電氣規格（輸出參數）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 最大負載（10 秒） | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|---|
| LPS-50-3.3 | 3.3V | 10A | 0~12A | 33W | 39.6W | 50mVp-p | 3~3.6V | ±3.0% |
| LPS-50-5 | 5V | 10A | 0~12A | 50W | 60W | 50mVp-p | 4.5~5.5V | ±3.0% |
| LPS-50-12 | 12V | 4.2A | 0~5A | 50.4W | 60W | 80mVp-p | 10.8~13.2V | ±2.0% |
| LPS-50-15 | 15V | 3.4A | 0~4.1A | 51W | 61.5W | 80mVp-p | 13.5~16.5V | ±2.0% |
| LPS-50-24 | 24V | 2.1A | 0~2.5A | 50.4W | 60W | 80mVp-p | 21.6~27.2V | ±1.0% |
| LPS-50-48 | 48V | 1.1A | 0~1.3A | 52.8W | 62.4W | 100mVp-p | 43.2~52.8V | ±1.0% |
補充輸出參數：
線性調整率：所有型號均為 ±1.0%
負載調整率：±1.0%~±3.0%（依型號不同）
啟動 / 上升時間：500ms（啟動）、40ms/230VAC（上升）、500ms（啟動）、40ms/115VAC（上升）（滿載時）
保持時間（Typ.）：70ms/230VAC、12ms/115VAC（滿載時）
三、輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC
頻率范圍：47~63Hz
效率（Typ.）：75%（LPS-50-3.3）、81%（LPS-50-5）、82%（LPS-50-12）、84%（LPS-50-15）、85%（LPS-50-24）、86%（LPS-50-48）
交流電流（Typ.）：115VAC 時 0.9A（3.3V）/1.2A（5V）；230VAC 時 0.6A（3.3V）/0.8A（5V）
浪涌電流（Typ.）：冷啟動 18A/115VAC、35A/230VAC
漏電流：<1mA / 240VAC
四、保護功能
過負載保護：觸發閾值為額定輸出的 122%~160%，保護模式為打嗝模式，異常移除后自動恢復
過電壓保護：各型號對應閾值如下，保護模式為打嗝模式，異常移除后自動恢復
LPS-50-3.3：3.8~4.45V
LPS-50-5：5.75~6.75V
LPS-50-12：13.8~16.2V
LPS-50-15：17.25~20.25V
LPS-50-24：27.6~32.4V
LPS-50-48：57.6~67.2V
短路保護：支持短路保護（文檔未明確閾值，默認含該功能）
五、環境與安規
環境參數
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
溫度系數：±0.04%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
安規與電磁兼容
安全規范：UL62368-1、EAC TP TC 004、TUV BS EN/EN62368-1 認證通過
耐壓：I/P-O/P:3KVAC、I/P-FG:2.0KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁干擾：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
電磁耐受：符合 BS EN/EN61000-4-2,3,4,5,6,8,11 等標準

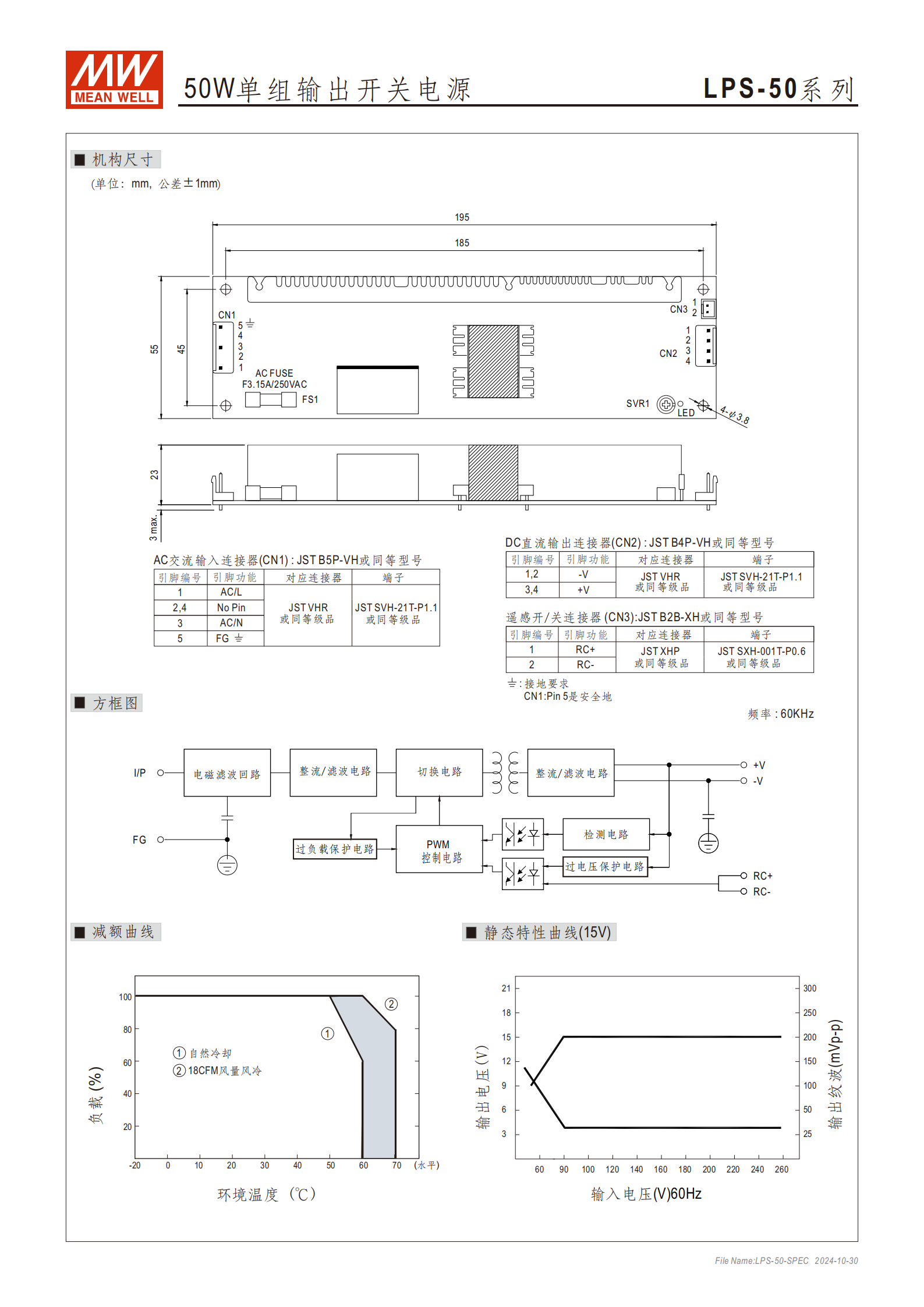

六、機構與連接
產品尺寸：1955523mm（LWH），公差 ±1mm
連接器規格
連接器名稱 型號 引腳功能 對應端子 直流輸出（CN2） JST B4P-VH 或同等 1,2 腳：-V；3,4 腳：+V JST VHR 或同等；JST SVH-21T-P1.1 或同等 交流輸入（CN1） JST B5P-VH 或同等 5 腳：安全地 - 遙控開 / 關（CN3） JST B2B-XH 或同等 1 腳：RC+；2 腳：RC- JST XHP 或同等；JST SXH-001T-P0.6 或同等 遙控功能：RC+/RC- 輸入 0~0.8V 時電源啟動，4~10V 時電源關閉
七、其他關鍵參數
MTBF：最小 3138.2K hrs（Telcordia SR-332 標準）；最小 491.4K hrs（MIL-HDBK-217F 標準，25℃）
頻率：60KHz
4. 關鍵問題
問題 1：LPS-50 系列開關電源的核心優勢的應用場景是什么？
答案：核心優勢包括國際通用全范圍交流輸入（適配 90~264VAC/127~370VDC）、多重保護功能（短路 / 過負載 / 過電壓，打嗝模式自動恢復）、小巧低高度設計（23mm）、2 年保固 + 100% 滿載老化保障穩定性、符合多項國際安規與 EMC 標準；適用場景為對電源尺寸有嚴格限制、需跨地區通用供電、要求高可靠性的電子設備，如小型工業控制器、醫療輔助設備、消費電子終端等。
問題 2：LPS-50 系列各型號的輸出電壓精度和最大紋波噪聲有何差異，對設備選型有何影響？
答案：電壓精度方面，LPS-50-24/48 為 ±1.0%（最高精度），LPS-50-12/15 為 ±2.0%，LPS-50-3.3/5 為 ±3.0%；最大紋波噪聲方面，LPS-50-3.3/5 為 50mVp-p，LPS-50-12/15/24 為 80mVp-p，LPS-50-48 為 100mVp-p。選型影響：對供電精度要求極高的精密儀器（如傳感器、測試設備）需優先選擇 24V 或 48V 型號；對紋波敏感的模擬電路設備，應避免選擇 48V 型號，優先考慮 3.3V、5V 型號以減少干擾。
問題 3：LPS-50 系列開關電源的工作環境限制及特殊使用條件下的注意事項是什么？
答案：工作環境限制：溫度 - 20~+70℃（需參考減額曲線）、濕度 20~90% RH（無冷凝）、海拔≤2000 米；特殊注意事項：1. 海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；2. 最大負載（10 秒）僅可短時間使用，30 秒內峰值占空比 33.3%，平均輸出功率不得超過額定功率；3. EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備進行最終電磁兼容確認；4. 遙控開 / 關需嚴格遵循 RC+/RC - 電壓閾值（0~0.8V 啟動，4~10V 關閉），避免電壓異常導致功能失效。
