LPP-150 系列是150W 單組輸出且內置主動式 PFC 功能（PF≥0.96） 的開關電源，支持85~264VAC/120~370VDC 國際通用輸入，涵蓋 3.3V~48V 多檔輸出電壓，具備短路、過負載、過電壓等保護功能（過溫度可選），采用自然風冷設計并經過 100% 滿載老化，符合 UL62368-1 等多項安規與 EMC 標準，尺寸為 2227541mm，提供 3 年保固，MTBF 最高達 2635.3K hrs，適用于多種工業及電子設備場景。
產品類型：150W 單組輸出開關電源（LPP-150 系列）
核心功能：內置主動式 PFC 功能，滿載時 PF≥0.96（230VAC）、PF≥0.97（115VAC）
設計特點：自然風冷、100% 滿載老化測試、3 年保固
適用場景：兼容國際通用輸入，符合多項安規 EMC 標準，適用于工業控制、電子設備等場景

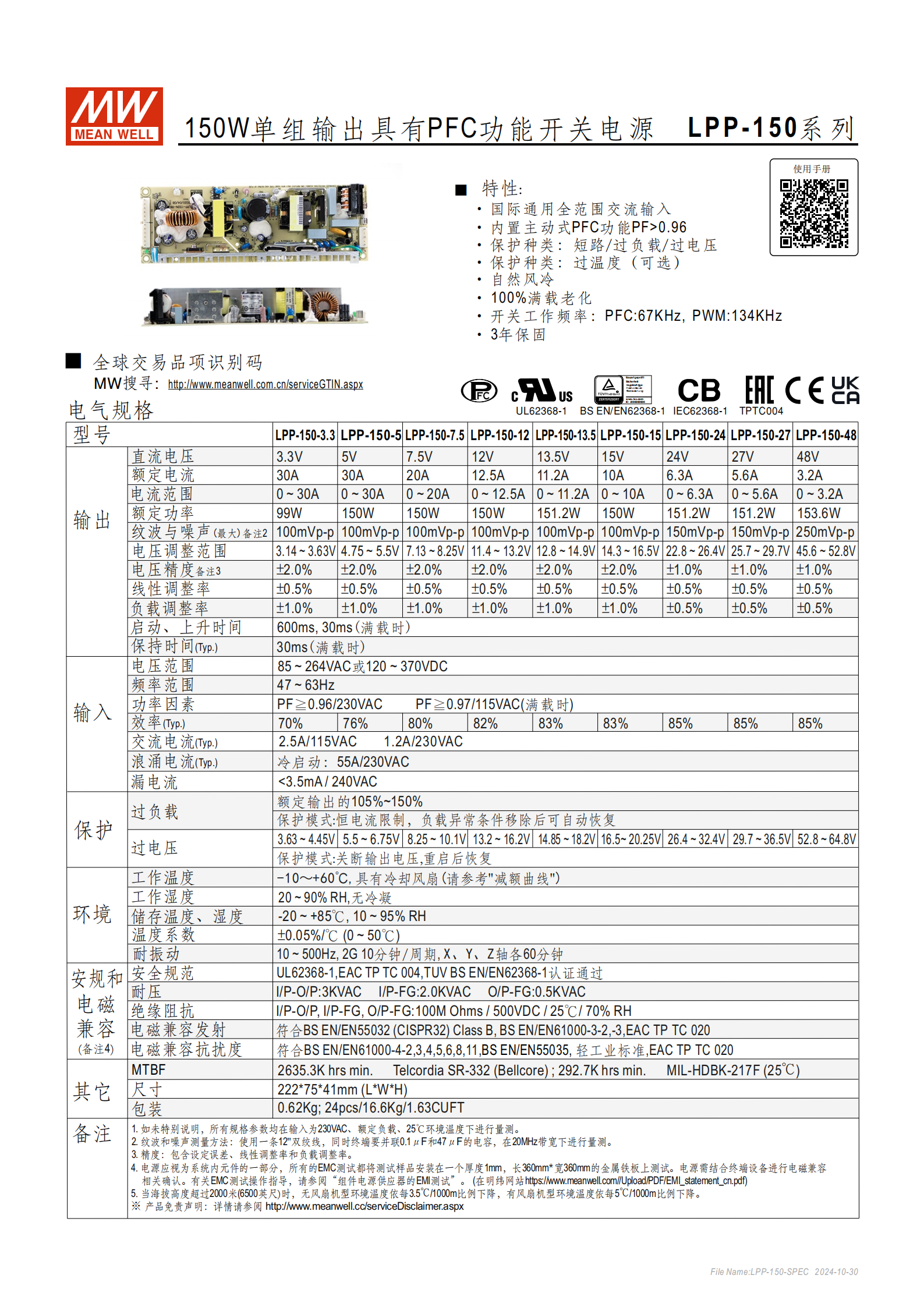

二、關鍵電氣規格
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|
| 電壓范圍 | 85~264VAC 或 120~370VDC |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 2.5A/115VAC、1.2A/230VAC |
| 浪涌電流（Typ.） | 冷啟動 55A/230VAC |
| 漏電流 | <3.5mA / 240VAC |
（2）輸出參數（核心型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波最大值 |
|---|---|---|---|---|---|
| LPP-150-3.3 | 3.3V | 30A | 99W | ±2.0% | 100mVp-p |
| LPP-150-5 | 5V | 30A | 150W | ±2.0% | 100mVp-p |
| LPP-150-12 | 12V | 12.5A | 150W | ±2.0% | 100mVp-p |
| LPP-150-24 | 24V | 6.3A | 151.2W | ±1.0% | 150mVp-p |
| LPP-150-48 | 48V | 3.2A | 153.6W | ±1.0% | 250mVp-p |
補充參數：電壓調整范圍 3.14V~52.8V（隨型號變化）；線性調整率 ±0.5%，負載調整率 ±0.5%~±1.0%；啟動時間 600ms、上升時間 30ms（滿載）
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出的 105%~150% | 恒電流限制，異常移除后自動恢復 |
| 過電壓保護 | 3.63V~64.8V（隨型號變化） | 關斷輸出電壓，重啟后恢復 |
| 短路保護 | 輸出短路 | 自動保護，故障排除后恢復 |
| 過溫度保護 | - | 可選配置 |
四、環境與可靠性
工作條件：工作溫度 - 10~+60℃（需參考減額曲線）；工作濕度 20~90% RH（無冷凝）
儲存條件：溫度 - 20~+85℃，濕度 10~95% RH
溫度系數：±0.05%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
MTBF：2635.3K hrs min.（Telcordia SR-332 標準）；292.7K hrs min.（MIL-HDBK-217F 標準，25℃）
五、安規與電磁兼容
安全規范：通過 UL62368-1、EAC TP TC 004、TUV BS EN/EN62368-1 認證
耐壓等級：I/P-O/P:3KVAC；I/P-FG:2.0KVAC；O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
EMC 發射：符合 BS EN/EN55032 (CISPR32) Class B、EN61000-3-2/-3、EAC TP TC 020
EMC 抗擾度：符合 BS EN/EN61000-4 系列、EN55035、EAC TP TC 020（輕工業標準）

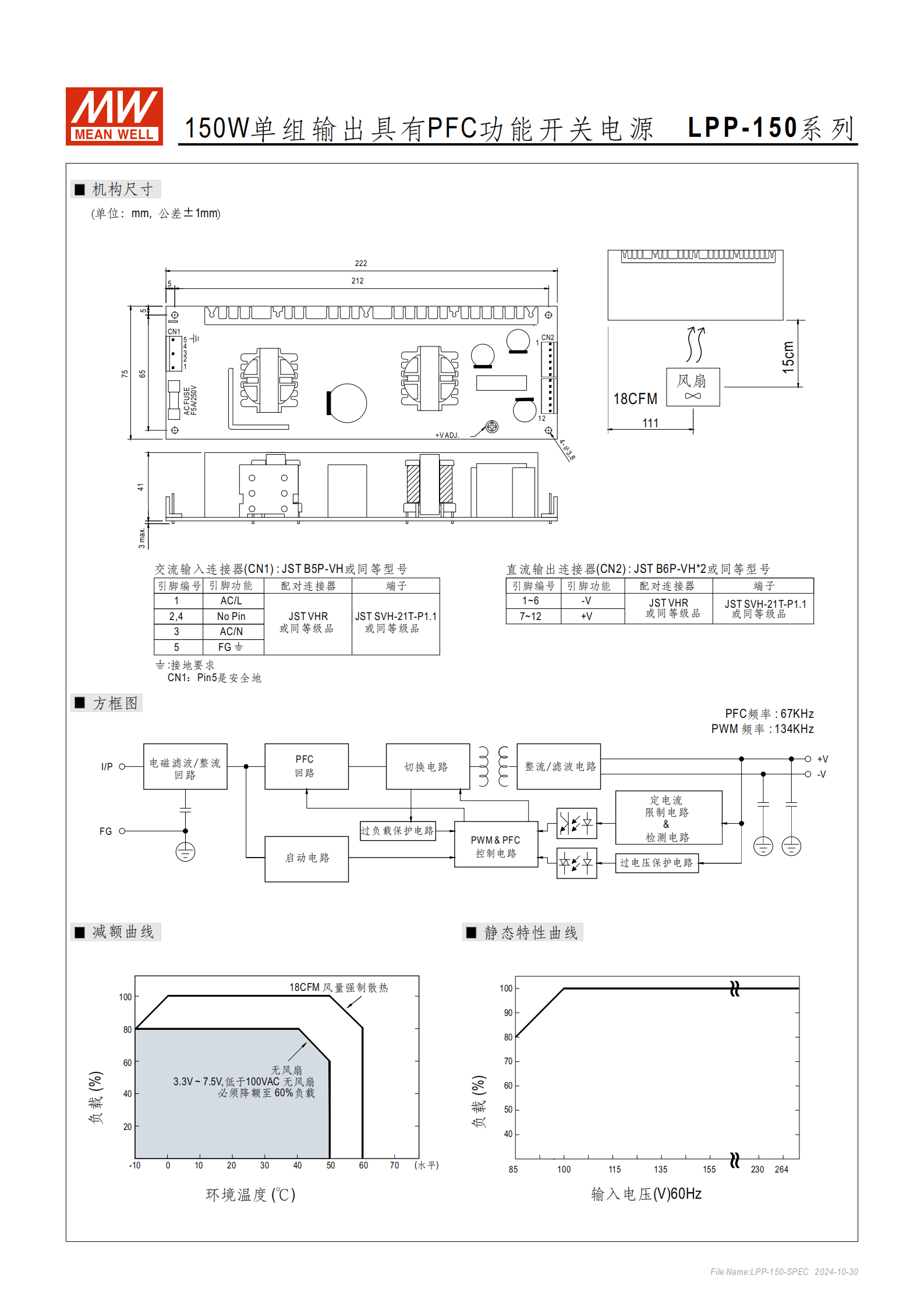

六、機械與連接規格
尺寸：2227541mm（LWH，公差 ±1mm）
包裝：?jiǎn)闻_(tái) 0.62Kg；24 臺 / 箱（16.6Kg/1.63CUFT）
交流輸入連接器（CN1）：JST B5P-VH，引腳 1=AC/L、3=AC/N、5=FG（安全地），配對端子 JST SVH-21T-P1.1
直流輸出連接器（CN2）：JST B6P-VH*2，引腳 1~6=-V、7~12=+V，配對端子 JST SVH-21T-P1.1
七、重要備注
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下測量；
紋波 / 噪聲測量需用 12" 雙絞線 + 0.1μF 和 47μF 并聯電容，20MHz 帶寬；
海拔超 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃；
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，需結合終端設備確認。
4. 關鍵問題
問題 1：LPP-150 系列開關電源的核心優勢及適用電壓范圍是什么？
答案：核心優勢包括內置主動式 PFC 功能（PF≥0.96）、國際通用寬電壓輸入、多檔位輸出覆蓋 3.3V~48V、多重保護功能（短路 / 過負載 / 過電壓）、3 年保固 + 100% 滿載老化，且符合多項國際安規 EMC 標準；輸入電壓范圍為85~264VAC 或 120~370VDC，適配全球不同地區供電環境。
問題 2：該系列電源在不同輸出電壓下的關鍵性能參數（精度、紋波）有何差異？
答案：電壓精度分為兩檔 ——3.3V/5V/7.5V/12V/13.5V/15V 型號為 ±2.0%，24V/27V/48V 型號為 ±1.0%；紋波最大值隨電壓升高而增加 —— 低電壓檔（3.3V~15V）為 100mVp-p，中壓檔（24V/27V）為 150mVp-p，高壓檔（48V）為 250mVp-p；線性調整率和負載調整率分別統一為 ±0.5% 和 ±0.5%~±1.0%，穩定性表現優異。
問題 3：LPP-150 系列的可靠性指標（MTBF）、工作環境限制及保護機制如何？
答案：可靠性方面，MTBF 最高達2635.3K hrs（Telcordia SR-332 標準），25℃環境下按 MIL-HDBK-217F 標準為 292.7K hrs；工作環境限制為溫度 - 10~+60℃（需參考減額曲線）、濕度 20~90% RH（無冷凝），海拔超 2000 米需降額使用；保護機制包括過負載（105%~150% 額定輸出，恒流限制自動恢復）、過電壓（關斷輸出重啟恢復）、短路保護，部分型號可選過溫度保護，全面保障設備安全。
