LPP-100 系列是100W 單組輸出且內置主動式 PFC 功能的開關電源，支持85~264VAC 寬范圍交流輸入或 120~370VDC 直流輸入，涵蓋 3.3V~48V 多種輸出電壓規格，具備短路 / 過負載 / 過電壓三重保護，采用自然風冷散熱、100% 滿載老化測試，符合多項國際安全與 EMC 標準，MTBF 最高達 2586.7K 小時，提供3 年保固，尺寸為 2226233.6mm，適用于多種工業及電子設備場景。
一、產品核心信息
| 關鍵項目 | 具體內容 |
|---|---|
| 產品系列 | LPP-100 系列 |
| 產品類型 | 100W 單組輸出開關電源 |
| 核心功能 | 內置主動式 PFC 功能（PFC 頻率 67KHz，PWM 頻率 134KHz） |
| 散熱方式 | 自然風冷 |
| 質量保障 | 100% 滿載老化測試，3 年保固 |
| 適用場景 | 工業設備、電子設備等需穩定供電的場景 |

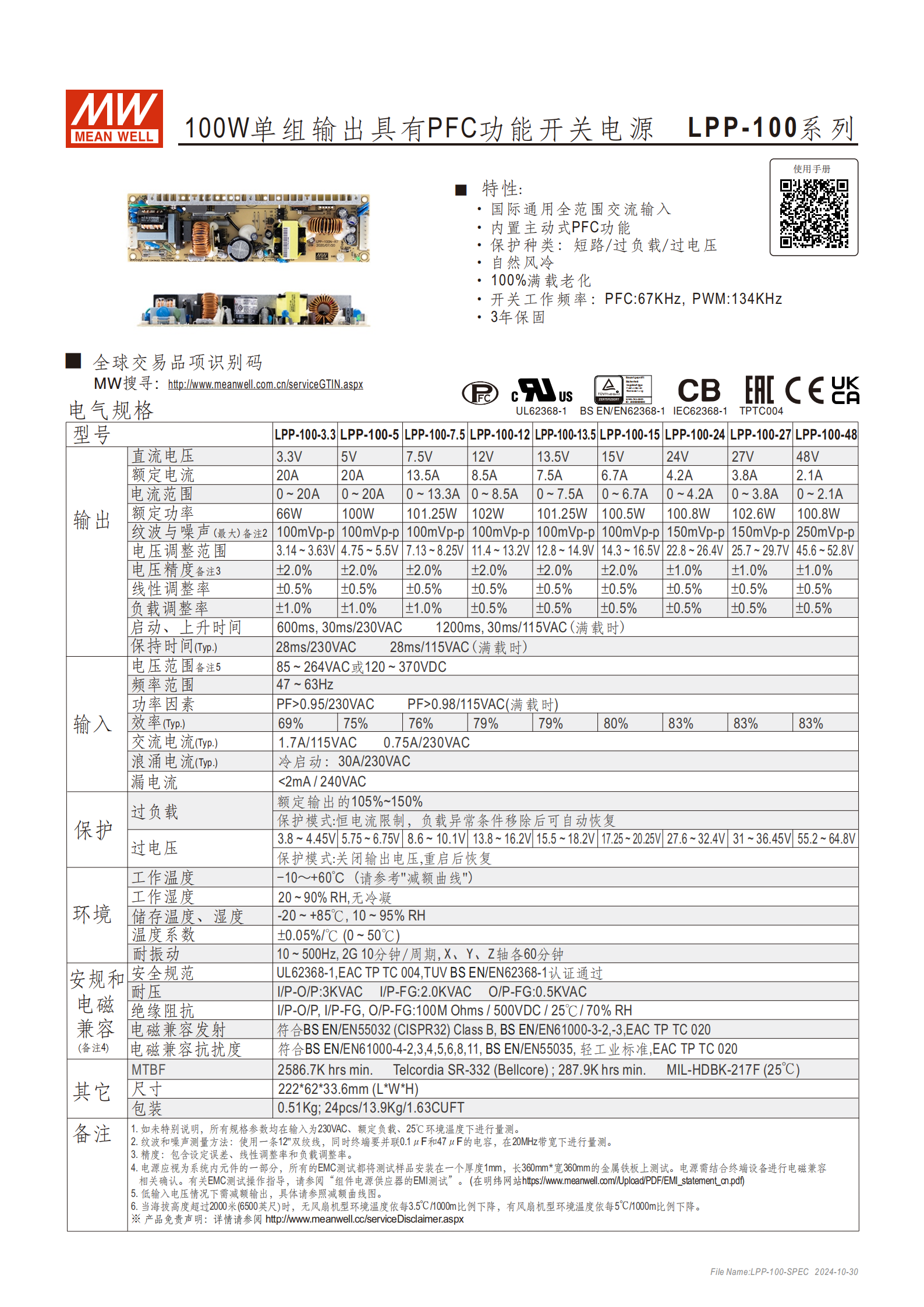

二、電氣規格詳情
（1）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| LPP-100-3.3 | 3.3V | 20A | 66W | ±2.0% | 100mVp-p | 3.14~3.63V |
| LPP-100-5 | 5V | 20A | 100W | ±2.0% | 100mVp-p | 4.75~5.5V |
| LPP-100-7.5 | 7.5V | 13.5A | 101.25W | ±2.0% | 100mVp-p | 7.13~8.25V |
| LPP-100-12 | 12V | 8.5A | 102W | ±2.0% | 100mVp-p | 11.4~13.2V |
| LPP-100-13.5 | 13.5V | 7.5A | 101.25W | ±2.0% | 100mVp-p | 12.8~14.9V |
| LPP-100-15 | 15V | 6.7A | 100.5W | ±1.0% | 100mVp-p | 14.3~16.5V |
| LPP-100-24 | 24V | 4.2A | 100.8W | ±1.0% | 150mVp-p | 22.8~26.4V |
| LPP-100-27 | 27V | 3.8A | 102.6W | ±1.0% | 150mVp-p | 25.7~29.7V |
| LPP-100-48 | 48V | 2.1A | 100.8W | ±1.0% | 250mVp-p | 45.6~52.8V |
補充輸出特性：
線性調整率：所有型號均為 ±0.5%
負載調整率：3.3V/5V/7.5V 型號為 ±1.0%，其余型號為 ±0.5%
啟動 / 上升 / 保持時間：230VAC 滿載時啟動 600ms、上升 30ms、保持 28ms；115VAC 滿載時啟動 1200ms、上升 30ms、保持 28ms
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（交流）或120~370VDC（直流）
頻率范圍：47~63Hz
功率因素：滿載時 PF>0.95（230VAC）、PF>0.98（115VAC）
效率（Typ.）：69%（3.3V）~83%（24V/27V/48V）
交流電流（Typ.）：1.7A/115VAC、0.75A/230VAC
浪涌電流（Typ.）：冷啟動 30A/230VAC
漏電流：<2mA/240VAC
三、保護功能
| 保護類型 | 保護參數 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出的 105%~150% | 恒電流限制，負載異常移除后自動恢復 |
| 過電壓保護 | 3.8~4.45V（3.3V 型號）、5.75~6.75V（5V 型號）、…、55.2~64.8V（48V 型號） | 關閉輸出電壓，重啟后恢復 |
| 短路保護 | 內置專用保護電路 | 自動觸發保護，故障排除后恢復 |
四、環境與可靠性參數
工作溫度：-10~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-20~+85℃，10~95% RH
溫度系數：±0.05%/℃（0~50℃）
MTBF：2586.7K 小時（min.，Telcordia SR-332）；287.9K 小時（min.，MIL-HDBK-217F，25℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
五、安規與電磁兼容
安全認證：UL62368-1、EAC TP TC 004、TUV EN62368-1、BS EN 等
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、EN61000-3-2/-3、EAC TP TC 020 等
電磁兼容抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、輕工業標準、EAC TP TC 020 等
六、物理與包裝信息

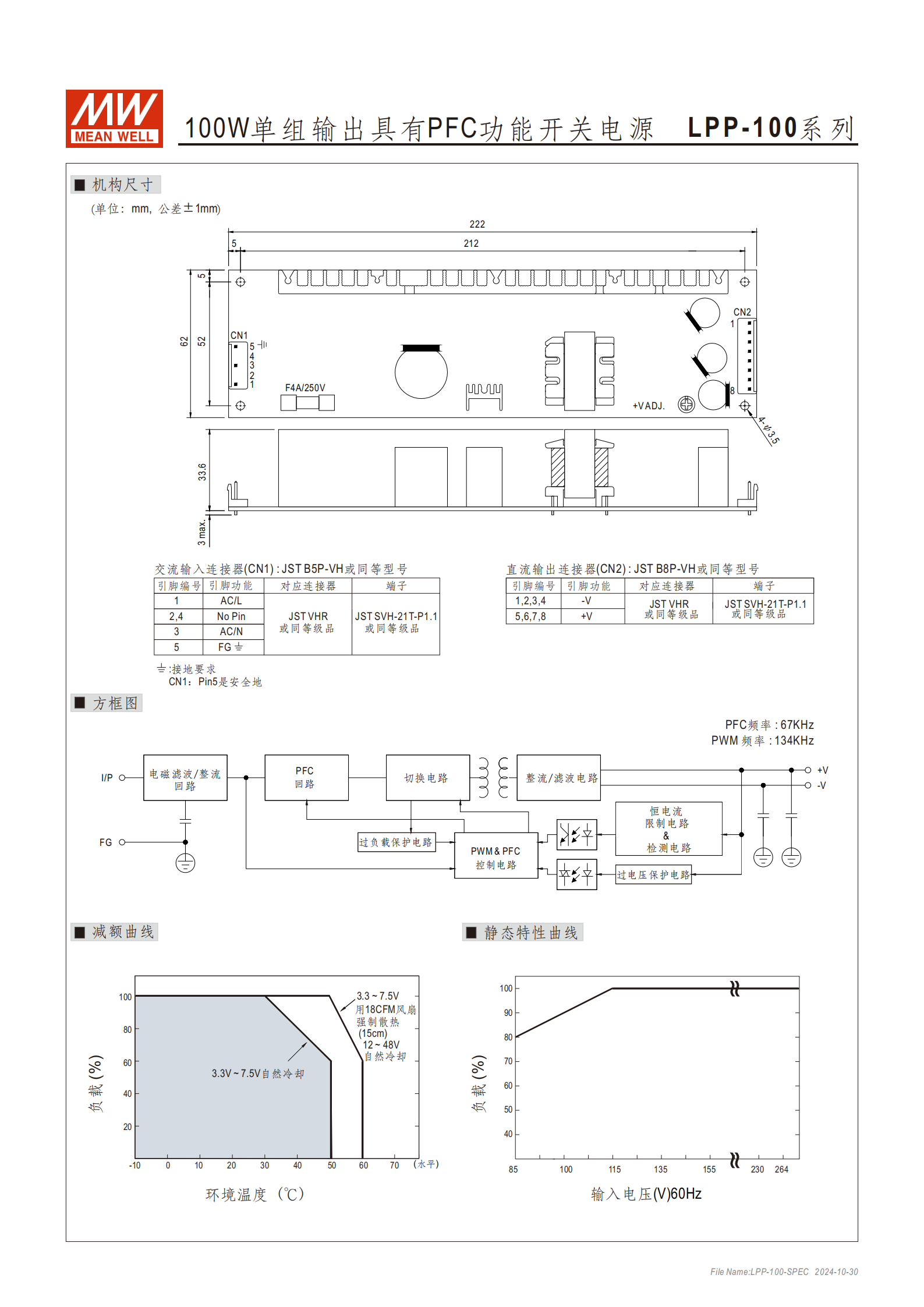

尺寸（LWH）：2226233.6mm（公差 ±1mm）
單臺重量：0.51Kg
包裝規格：24 臺 / 箱，每箱 13.9Kg，體積 1.63CUFT
連接器：交流輸入（CN1）為 JST B5P-VH 或同等型號；直流輸出（CN2）為 JST B8P-VH 或同等型號
七、重要備注
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下量測；
低輸入電壓時需減額輸出，海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備確認。
4. 關鍵問題及答案
問題 1：LPP-100 系列開關電源的輸入電壓范圍、核心保護功能及保固期限分別是什么？
答案：輸入電壓范圍支持交流 85~264VAC（頻率 47~63Hz）或直流 120~370VDC；核心保護功能包括短路保護、過負載保護（105%~150% 額定輸出，恒流限制自動恢復）、過電壓保護（關閉輸出，重啟恢復）；產品提供 3 年保固，且經過 100% 滿載老化測試。
問題 2：LPP-100 系列各型號的輸出電壓精度差異及最高效率對應的型號是什么？
答案：輸出電壓精度分為兩類 ——LPP-100-3.3/5/7.5/12/13.5 型號為 ±2.0%，LPP-100-15/24/27/48 型號為 ±1.0%；效率方面，最高效率為 83%（Typ.），對應型號為 LPP-100-24、LPP-100-27、LPP-100-48。
問題 3：LPP-100 系列開關電源的工作溫度范圍、MTBF 指標及尺寸規格是怎樣的？
答案：工作溫度范圍為 - 10~+60℃（需參考減額曲線）；MTBF 最高可達 2586.7K 小時（min.，依據 Telcordia SR-332 標準，25℃環境）；產品尺寸為 2226233.6mm（LWH），公差 ±1mm，單臺重量 0.51Kg，便于安裝部署。
