DUPS40 是一款 24V/40A 導軌式 DC-UPS 模塊，需搭配 4AH~135AH 鉛酸蓄電池 使用，具備 2A 充電電流 及電池反極性、短路、過放電等多重保護，通過 LED 指示燈監測工作狀態，采用自然風冷散熱，工作溫度范圍 -30~+70℃，適用于工業控制系統、數據中心、安防系統等場景，可在交流電源故障時快速切換至電池供電，保障系統連續運行，提供 3 年保固。

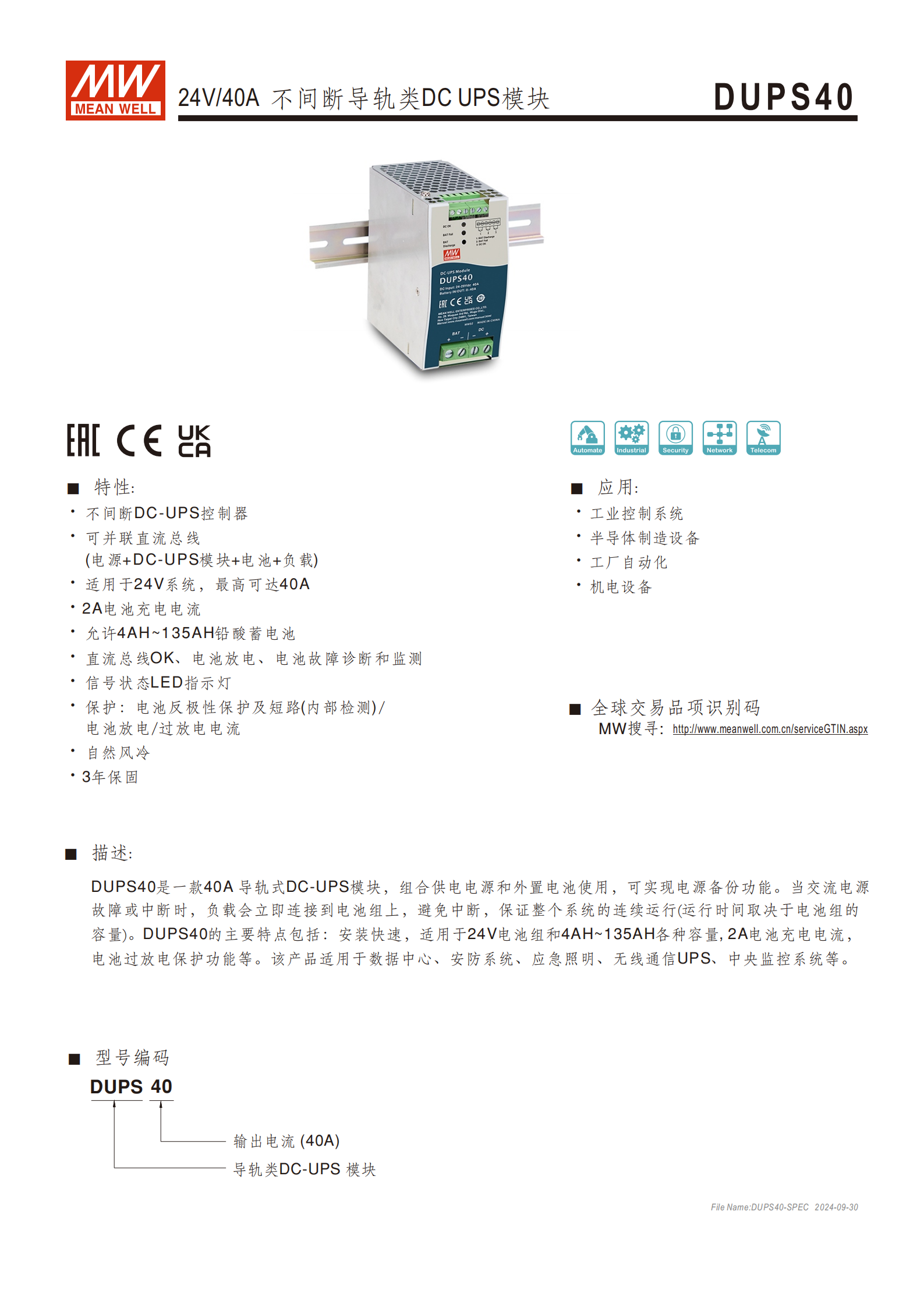

一、產品核心定位
產品型號：DUPS40
產品類型：24V/40A 不間斷導軌類 DC UPS 模塊
核心作用：與供電電源、外置電池組合實現電源備份，交流電源故障 / 中斷時，負載立即切換至電池組供電，保障系統連續運行（運行時間取決于電池容量）
保固期限：3 年

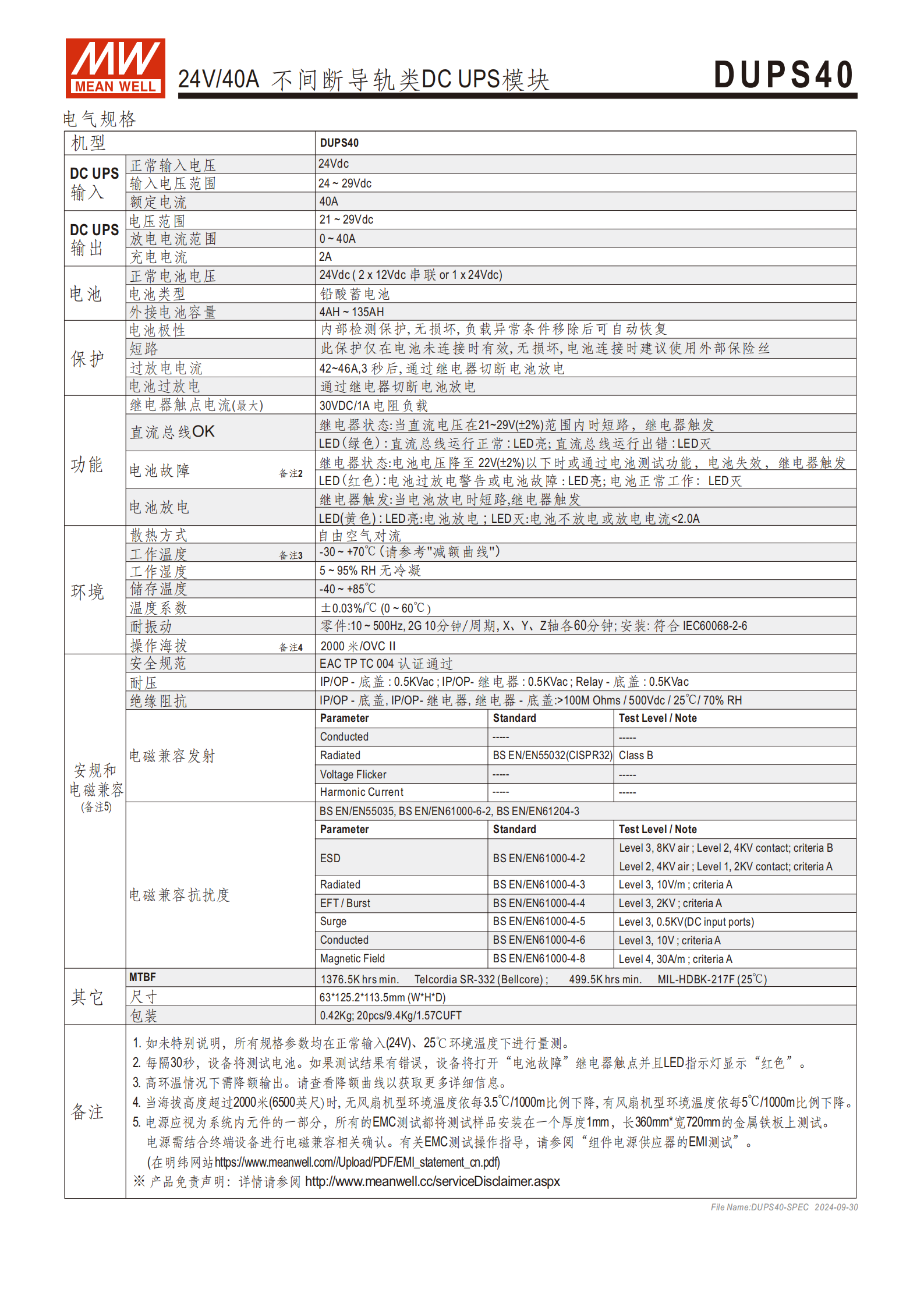

二、關鍵電氣參數
| 類別 | 具體參數 |
|---|---|
| 輸入規格 | 正常輸入電壓：24~29Vdc；DC UPS 電壓范圍：21~29Vdc |
| 輸出規格 | 額定電流：40A；放電電流范圍：0~40A；充電電流：2A（24Vdc，支持 2×12Vdc 串聯或 1×24Vdc） |
| 電池要求 | 容量：4AH~135AH；類型：鉛酸蓄電池 |
三、保護功能詳情
電池反極性保護：內部檢測，無損壞，負載異常移除后可自動恢復
短路保護：僅電池未連接時有效，無損壞風險
過放電電流保護：過放電電流達 42~46A 時，3 秒后通過繼電器切斷電池放電；電池連接時建議使用外部保險絲
電池過放電保護：通過繼電器切斷電池放電，避免電池損壞
四、狀態指示系統（LED 指示燈）
| LED 顏色 | 指示功能 | 亮燈狀態 | 滅燈狀態 |
|---|---|---|---|
| 綠色 | 直流總線運行狀態 | 直流總線正常 | 直流總線出錯 |
| 紅色 | 電池狀態 | 電池故障 / 過放電警告 | 電池正常工作 |
| 黃色 | 電池放電狀態 | 電池正在放電 | 電池不放電或放電電流 < 2.0A |
五、環境與物理特性
散熱方式：自然風冷（自由空氣對流）
環境參數：
工作溫度：-30~+70℃（需參考減額曲線，高環溫需降額輸出）
工作濕度：5~95% RH，無冷凝
儲存溫度：-40~+85℃
溫度系數：±0.03%/℃（0~60℃）
耐振動：10~500Hz，2G，X、Y、Z 軸各 60 分鐘（符合 IEC60068-2-6）
操作海拔：2000 米（OVC II）
物理尺寸：63×125.2×113.5mm（W×H×D，公差 ±1mm）
重量：單臺包裝 0.42Kg；20 臺 / 箱，總重 9.4Kg，體積 1.57CUFT
六、安規與電磁兼容
安全規范：通過 EAC TP TC 004 認證
耐壓要求：IP/OP - 底蓋、Relay - 底蓋均為 0.5KVac
絕緣阻抗：IP/OP - 底蓋、IP/OP - 繼電器、繼電器 - 底蓋均 > 100M Ohms（500Vdc、25℃、70% RH）
電磁兼容：
發射：符合 BS EN/EN55032 (CISPR32) Class B（輻射）；符合 BS EN/EN55035 等標準（諧波電流、電壓閃爍）
抗擾度：ESD（Level 3/2）、輻射（Level 3）、EFT/Burst（Level 3）、浪涌（Level 3）等均符合對應標準

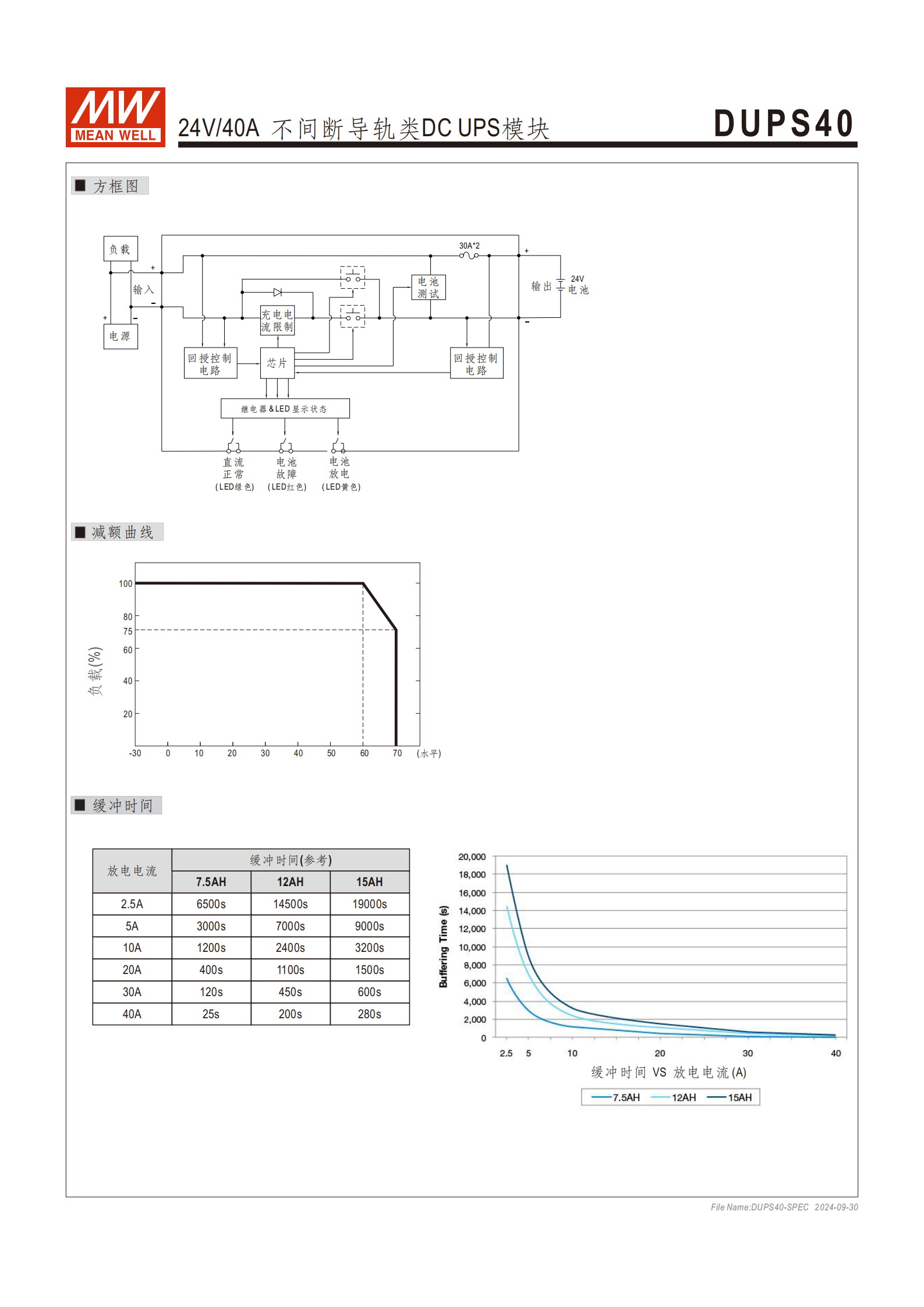

七、緩沖時間參考（不同電池容量 & 放電電流）
| 放電電流 | 7.5AH 電池緩沖時間 | 12AH 電池緩沖時間 | 15AH 電池緩沖時間 |
|---|---|---|---|
| 2.5A | 6500s | 14500s | 19000s |
| 5A | 3000s | 7000s | 9000s |
| 10A | 1200s | 2400s | 3200s |
| 20A | 400s | 1100s | 1500s |
| 30A | 120s | 450s | 600s |
| 40A | 25s | 200s | 280s |

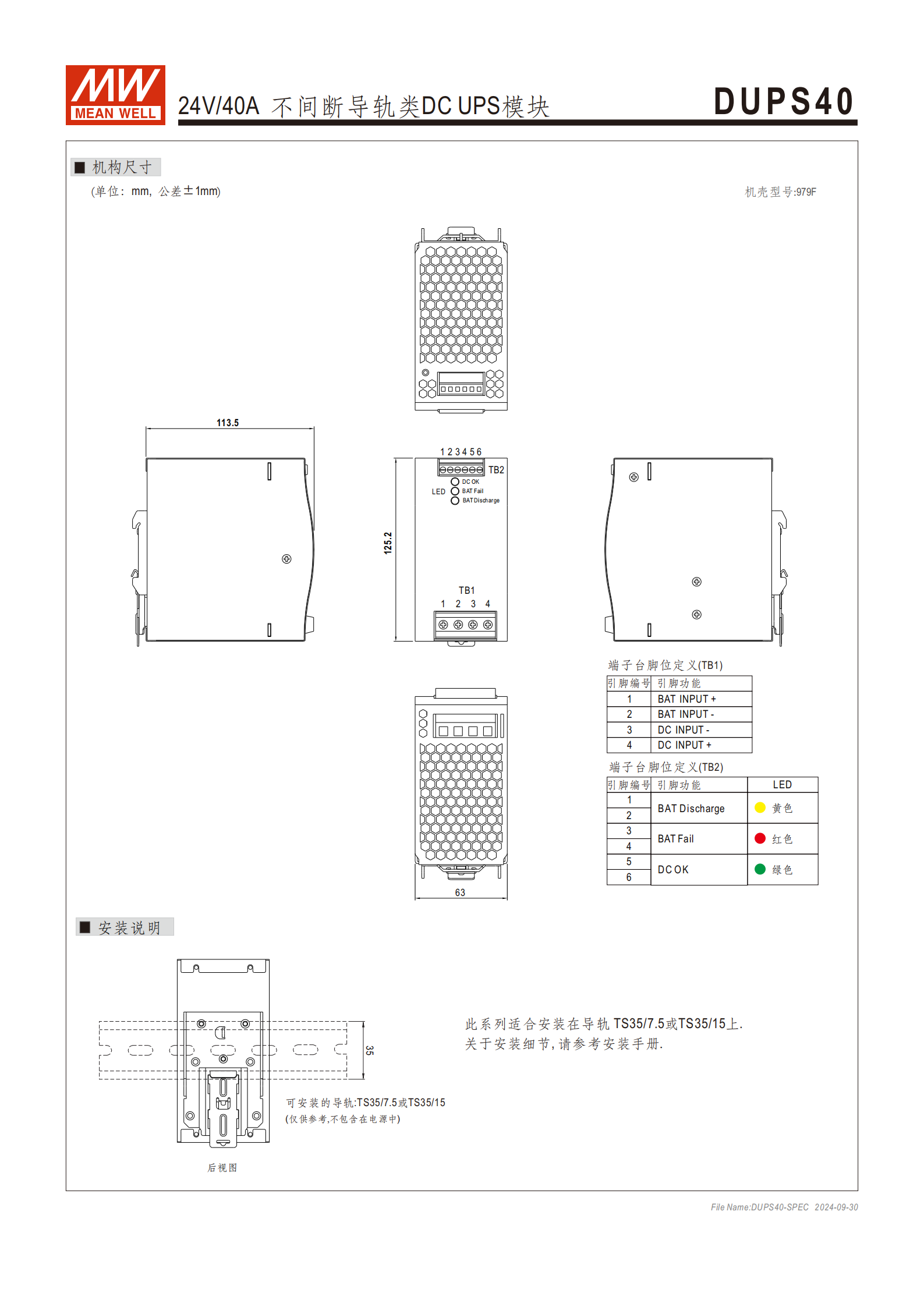

八、安裝與端子定義
兼容導軌：TS35/7.5 或 TS35/15（不含在電源中）
端子臺腳位定義：
TB1（電源 / 電池輸入）：1 腳（BAT INPUT+）、2 腳（BAT INPUT-）、3 腳（DC INPUT-）、4 腳（DC INPUT+）
TB2（狀態信號）：1 腳（BAT Discharge，黃色 LED）、3 腳（BAT Fail，紅色 LED）、5 腳（DC OK，綠色 LED）
九、應用場景與建議
適用場景：工業控制系統、半導體制造設備、工廠自動化、機電設備、數據中心、安防系統、應急照明、無線通信 UPS、中央監控系統

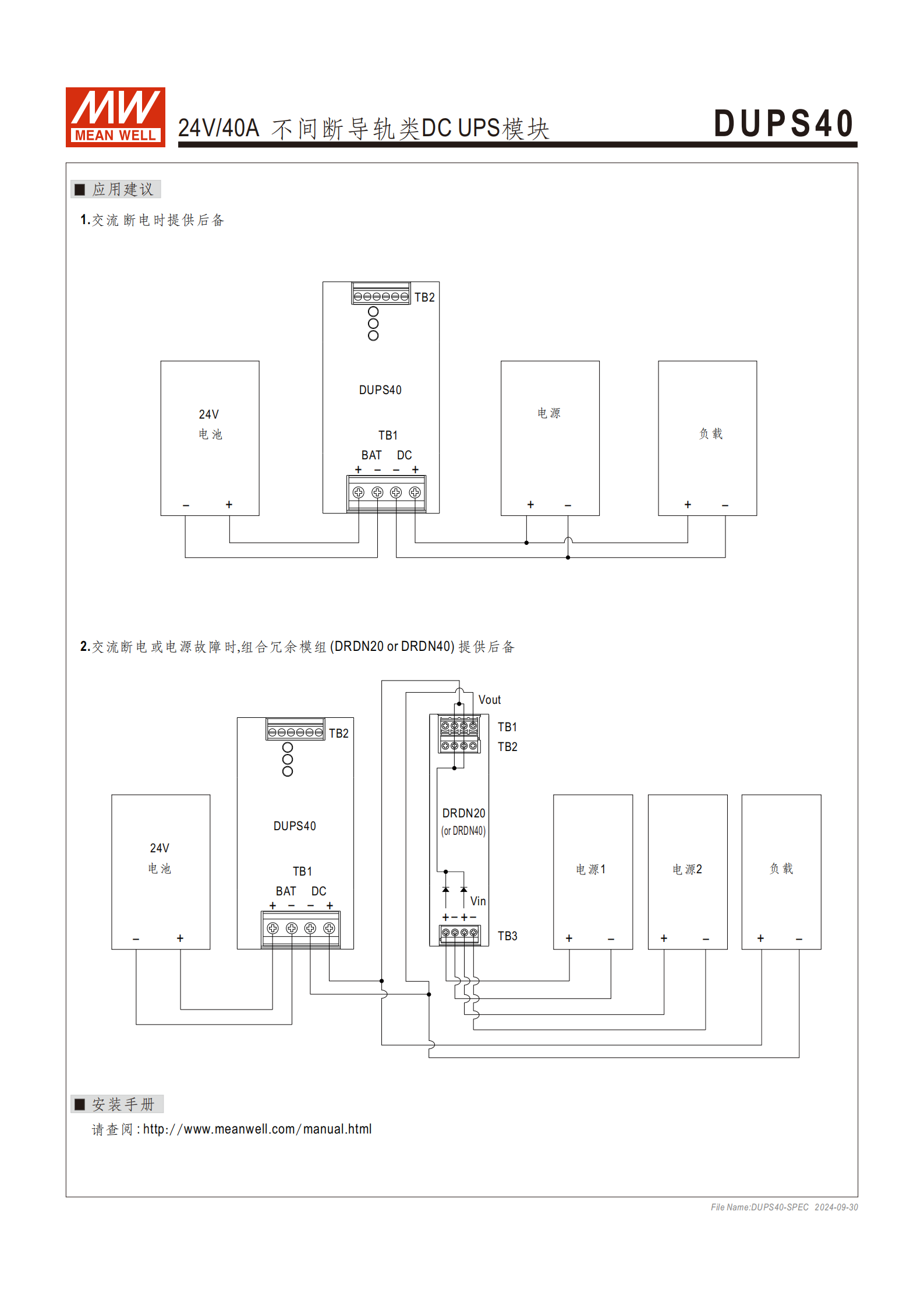

應用方案：
方案 1：單獨使用，交流斷電時為負載提供后備電源
方案 2：與冗余模組（DRDN20/DRDN40）組合，交流斷電或電源故障時提供后備
4. 關鍵問題
問題 1：DUPS40 模塊的核心供電能力與電池適配要求是什么？
答案：核心供電能力為 24Vdc 輸入、40A 額定輸出，放電電流范圍 0~40A；適配電池需滿足：容量 4AH~135AH，類型為鉛酸蓄電池（支持 2×12Vdc 串聯或 1×24Vdc），充電電流固定為 2A，可通過模塊自帶的反極性、過放電等保護功能保障電池使用安全。
問題 2：如何通過 LED 指示燈快速判斷 DUPS40 的工作狀態與故障情況？
答案：通過三色 LED 指示燈可直觀判斷：①綠色 LED 亮表示直流總線運行正常，滅則為總線出錯；②紅色 LED 亮表示電池故障或過放電警告，滅則電池工作正常；③黃色 LED 亮表示電池正在放電，滅則電池不放電或放電電流 < 2.0A。結合指示燈狀態可快速定位電源、電池的核心問題。
問題 3：在不同放電電流下，12AH 電池搭配 DUPS40 模塊可提供多長后備時間？高環境溫度下使用需注意什么？
答案：12AH 電池對應的后備時間（緩沖時間）為：2.5A 放電時 14500s、5A 放電時 7000s、10A 放電時 2400s、20A 放電時 1100s、30A 放電時 450s、40A 放電時 200s；高環境溫度下需注意：模塊工作溫度上限為 70℃，但高環溫需降額輸出（需參考產品減額曲線），避免因散熱不足影響設備穩定性。
