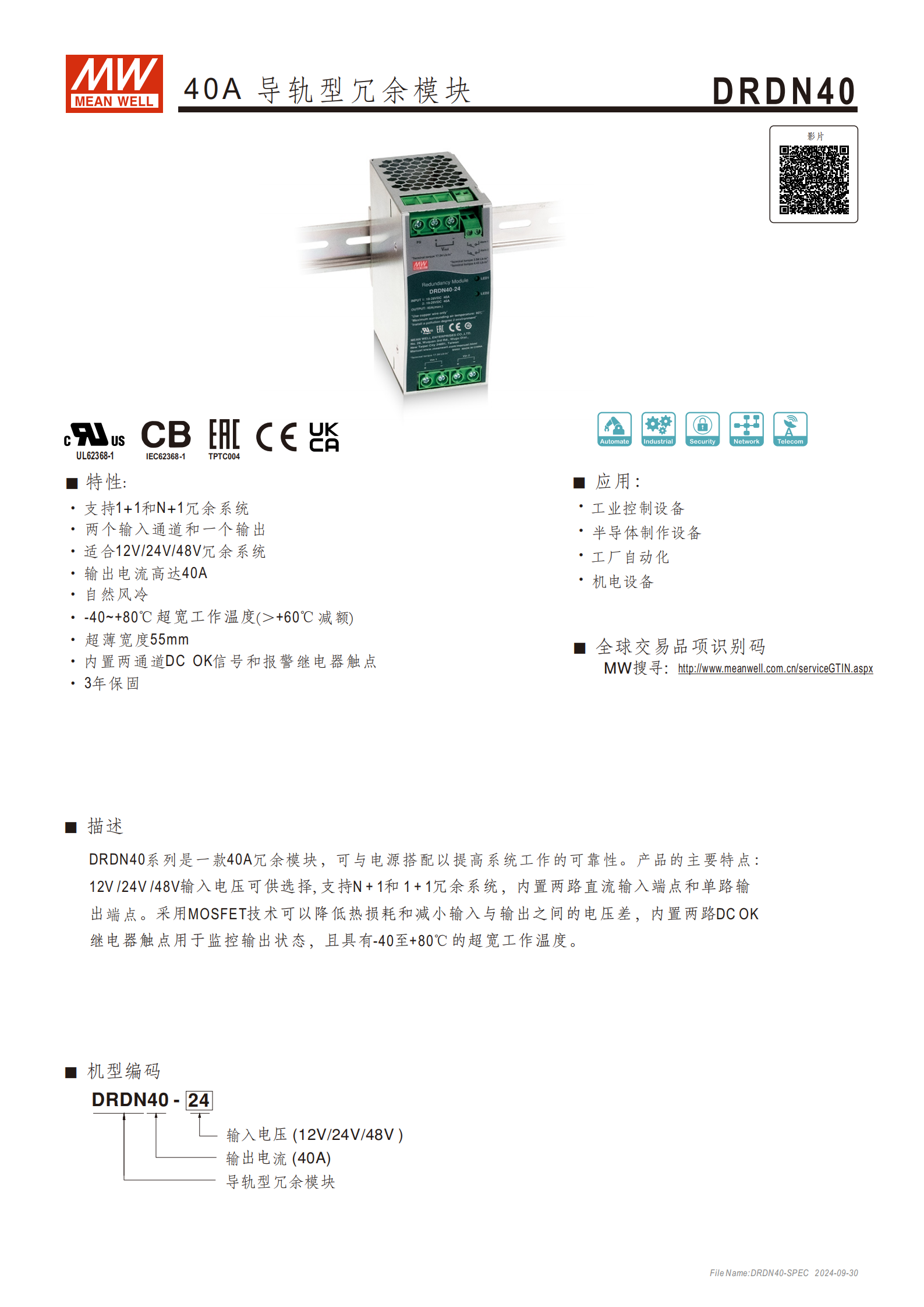

DRDN40 是一款輸出電流高達 40A 的導軌型冗余模塊，支持 1+1 和 N+1 冗余系統，提供 12V/24V/48V 三種輸入電壓選擇，具備兩個輸入通道和一個輸出，采用自然風冷散熱，工作溫度范圍為 -40~+80℃（>60℃需減額），超薄寬度僅 55mm，內置兩路 DC OK 信號和報警繼電器觸點，通過多項安全認證，擁有 3 年保固，廣泛應用于工業控制、半導體制作等自動化設備領域，能有效提升系統工作可靠性。
產品名稱：DRDN40 40A 導軌型冗余模塊
核心定位：與電源搭配使用，通過冗余設計提升系統工作可靠性
核心技術：采用 MOSFET 技術，降低熱損耗和輸入輸出電壓差
保固期限：3 年

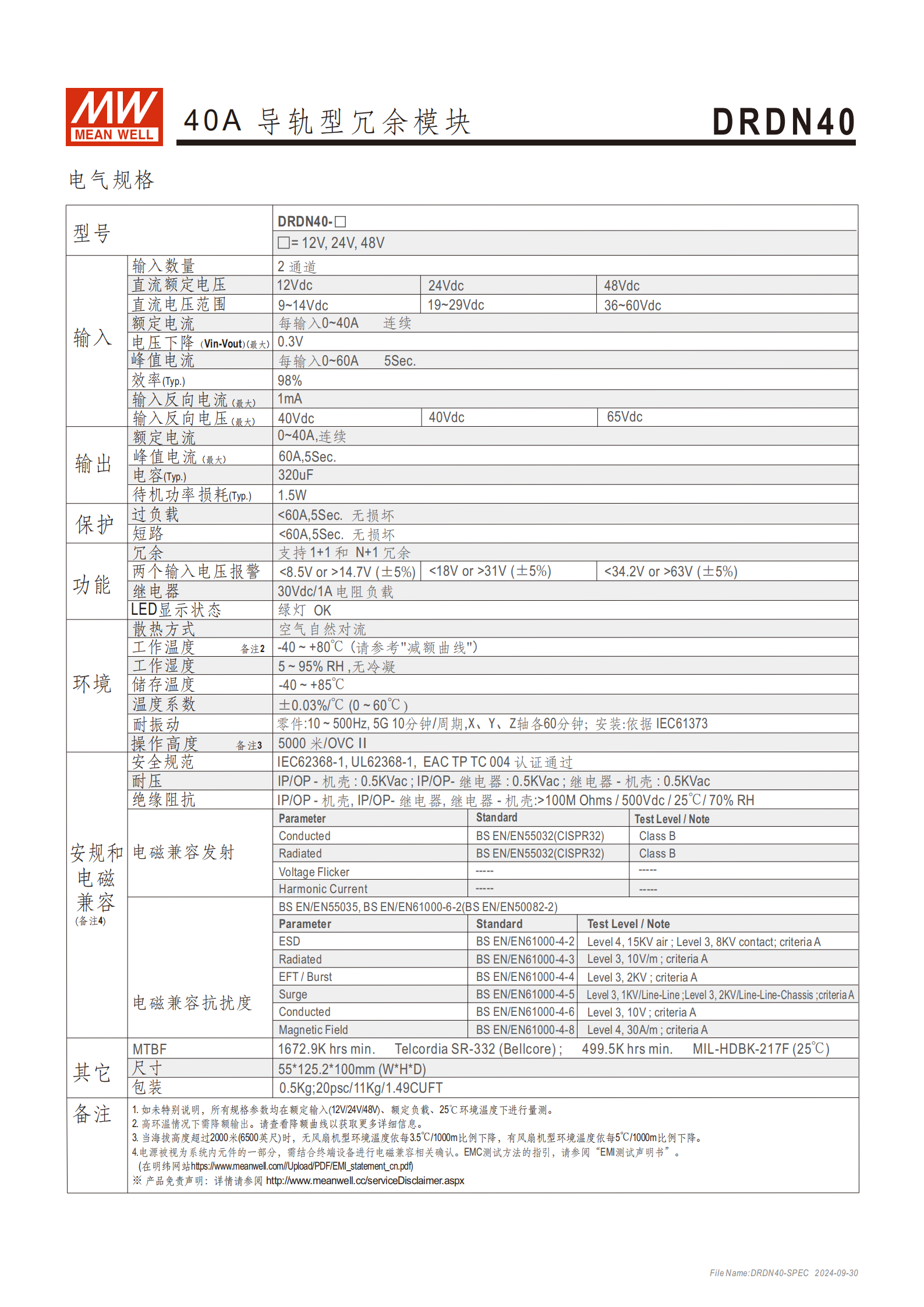

二、關鍵電氣參數
| 參數類別 | 具體指標 | 備注 |
|---|---|---|
| 輸入規格 | 輸入通道數 | 2 通道 |
| 額定電壓選項 | 12Vdc、24Vdc、48Vdc | |
| 電壓范圍 | 12V 型：9~14Vdc；24V 型：19~29Vdc；48V 型：36~60Vdc | |
| 連續輸入電流 | 每輸入 0~40A | |
| 峰值輸入電流 | 每輸入 0~60A（5Sec） | |
| 輸出規格 | 額定輸出電流 | 40A |
| 峰值輸出電流 | 60A（5Sec，無損壞） | |
| 最大電壓下降（Vin-Vout） | 0.3V | |
| 能效與損耗 | 典型效率 | 98%（1mA） |
| 典型待機功率損耗 | 1.5W | |
| 反向防護 | 最大輸入反向電壓 | 12V/24V 型：40Vdc；48V 型：65Vdc |
| 最大輸入反向電流 | 0~40A（連續） |
三、功能與保護

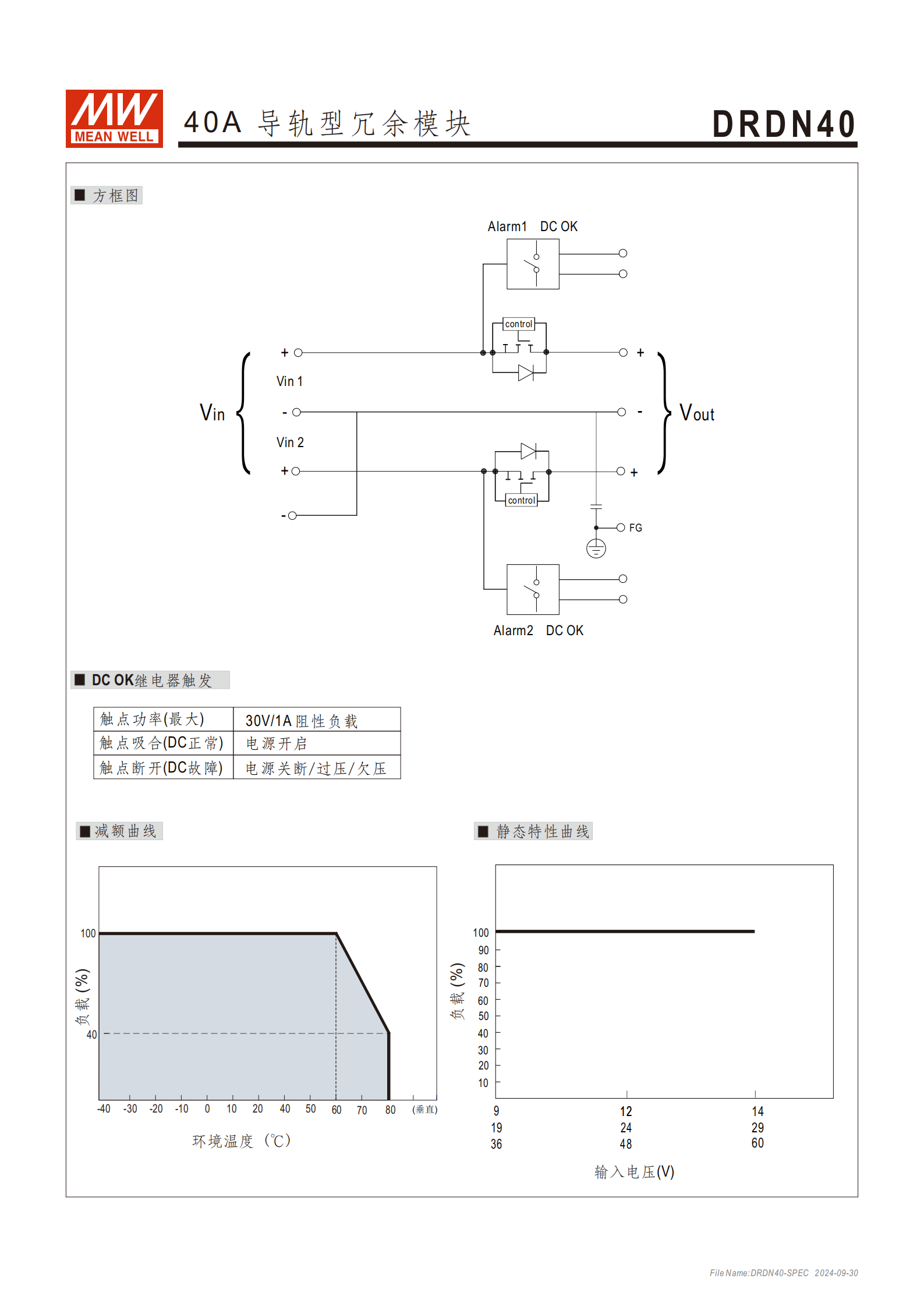

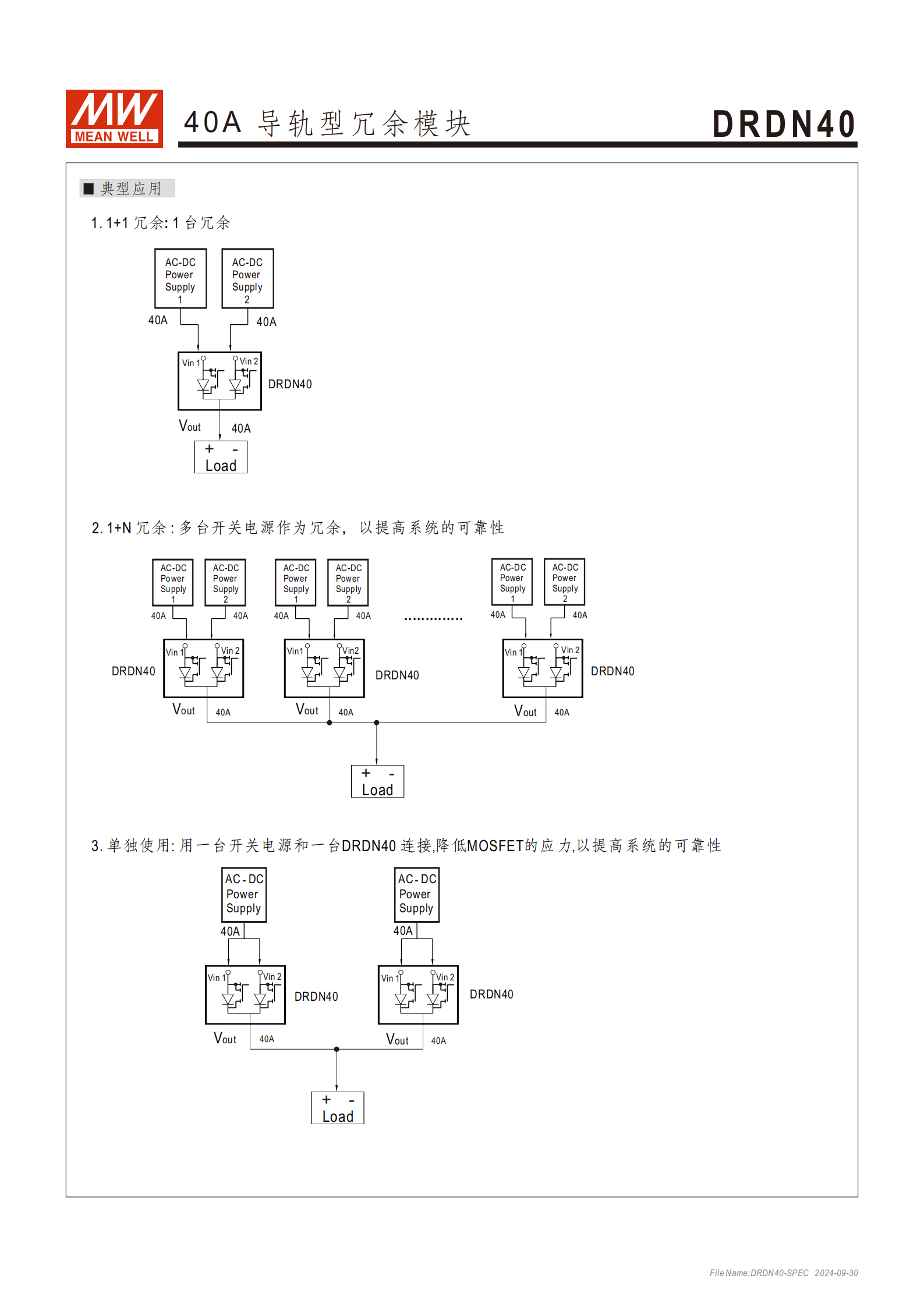

冗余功能：支持 1+1 和 N+1 冗余系統
報警功能：兩個輸入電壓報警，閾值為對應電壓范圍 ±5%（12V 型：<8.5V 或> 14.7V；24V 型：<18V 或 > 31V；48V 型：<34.2V 或 > 63V）
狀態指示：LED 綠燈顯示 “OK” 狀態
繼電器配置：30Vdc/1A 電阻負載
保護機制：過負載、短路保護（<60A/5Sec 無損壞）
四、環境與物理特性
| 類別 | 具體參數 |
|---|---|
| 散熱方式 | 空氣自然對流（自然風冷） |
| 工作溫度 | -40~+80℃（>60℃需參考減額曲線降額輸出） |
| 工作濕度 | 5~95% RH，無冷凝 |
| 儲存溫度 | -40~+85℃ |
| 溫度系數 | ±0.03%/℃（0~60℃） |
| 耐振動 | 零件：10~500Hz、5G、10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝：依據 IEC61373 |
| 操作高度 | 5000 米 / OVC II |
| 尺寸（WHD） | 55125.2100mm（公差 ±1mm） |
| 包裝信息 | 單臺 0.5Kg；20 臺 / 箱，11Kg/1.49CUFT |
| 安裝導軌 | TS35/7.5 或 TS35/15 |
五、安規與電磁兼容
安全規范：通過 IEC62368-1、UL62368-1、EAC TPTC004 認證
耐壓：IP/OP - 機殼、IP/OP - 繼電器、繼電器 - 機殼均為 0.5KVac
絕緣阻抗：>100M Ohms/500Vdc/25℃/70% RH（上述三類場景）
電磁兼容發射：傳導發射（BS EN/EN55032 Class B）、輻射發射（BS EN/EN55032 Class B）、電壓閃爍等級 1
電磁兼容抗擾度：ESD（Level 4/3）、輻射抗擾度（Level 3）、EFT/Burst（Level 3）、浪涌（Level 3）、傳導抗擾度（Level 3）、磁場抗擾度（Level 4）
MTBF：Telcordia SR-332（25℃）最小 1672.9K hrs；MIL-HDBK-217F（25℃）最小 499.5K hrs
六、典型應用場景
工業控制設備
半導體制作設備
工廠自動化系統
機電設備

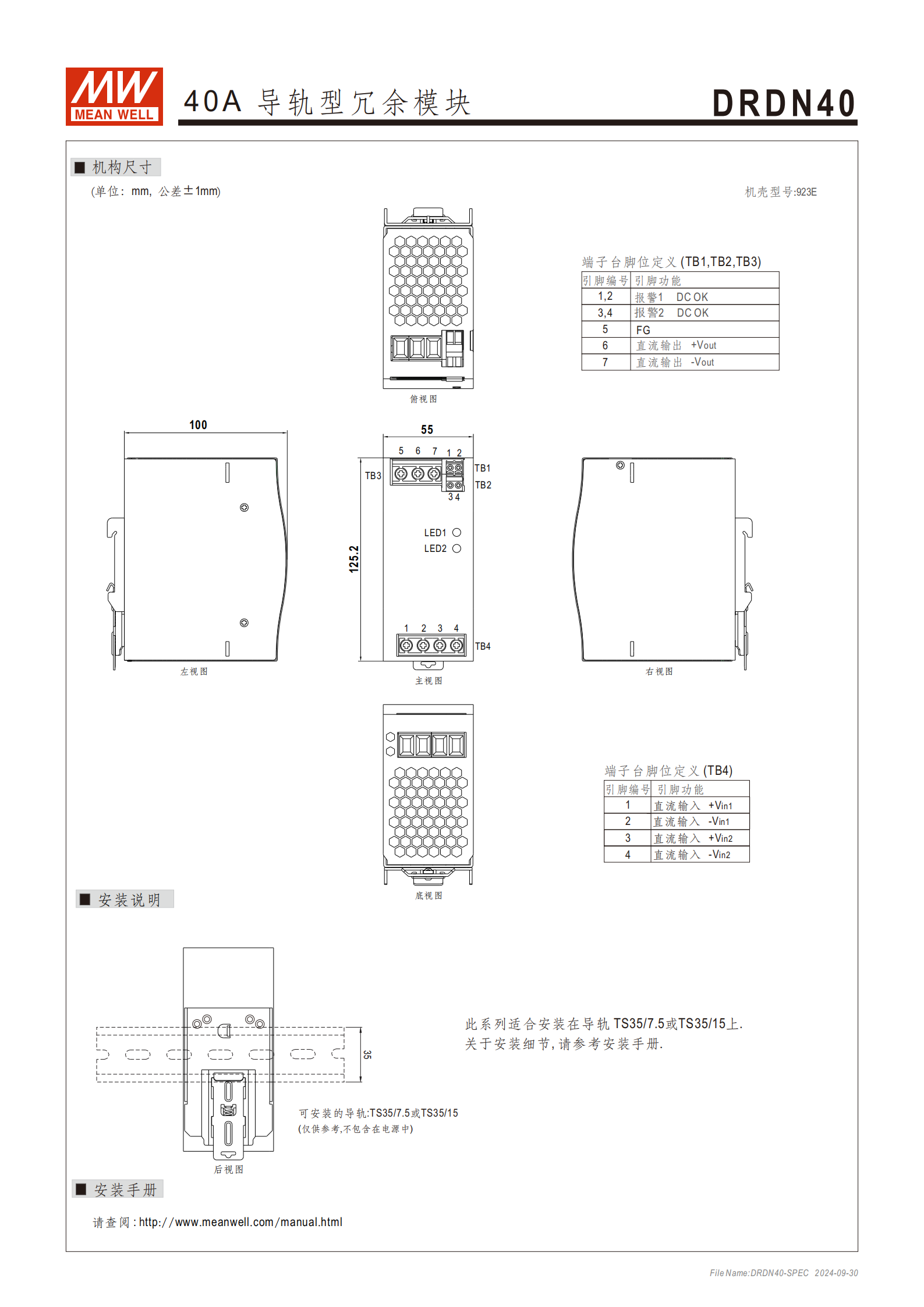

七、端子臺腳位定義
| 端子臺 | 引腳編號 | 引腳功能 |
|---|---|---|
| TB1/TB2/TB3 | 1 | DC OK（報警 1） |
| 3、4 | DC OK（報警 2） | |
| 5 | FG | |
| 6 | 直流輸出 + V out | |
| 7 | 直流輸出 - V out | |
| TB4 | 1 | 直流輸入 + V in1 |
| 2 | 直流輸入 - V in1 | |
| 3 | 直流輸入 + V in2 | |
| 4 | 直流輸入 - V in2 |
4. 關鍵問題
問題 1：DRDN40 冗余模塊的核心冗余功能及輸入輸出關鍵電流參數是什么？
答案：核心冗余功能支持 1+1 和 N+1 冗余系統；輸入側連續電流為每通道 0~40A、峰值電流 0~60A（5Sec），輸出側額定電流 40A、峰值電流 60A（5Sec，無損壞），可有效保障系統供電穩定性。
問題 2：DRDN40 模塊的工作環境極限參數及散熱方式是什么，高溫下需注意什么？
答案：工作溫度極限為 -40~+80℃，工作濕度 5~95% RH（無冷凝），儲存溫度 - 40~+85℃，操作高度最高 5000 米；散熱方式為自然風冷；高溫環境下需注意，當溫度超過 60℃時，需按照產品 “減額曲線” 降額輸出，避免影響模塊性能和壽命。
問題 3：DRDN40 模塊的安規認證、保護機制及典型應用場景有哪些？
答案：安規認證通過 IEC62368-1、UL62368-1、EAC TPTC004；保護機制包括過負載保護和短路保護（<60A/5Sec 無損壞），同時具備輸入電壓超差報警功能；典型應用場景涵蓋工業控制設備、半導體制作設備、工廠自動化系統及機電設備，適用于對供電可靠性要求較高的工業場景。
