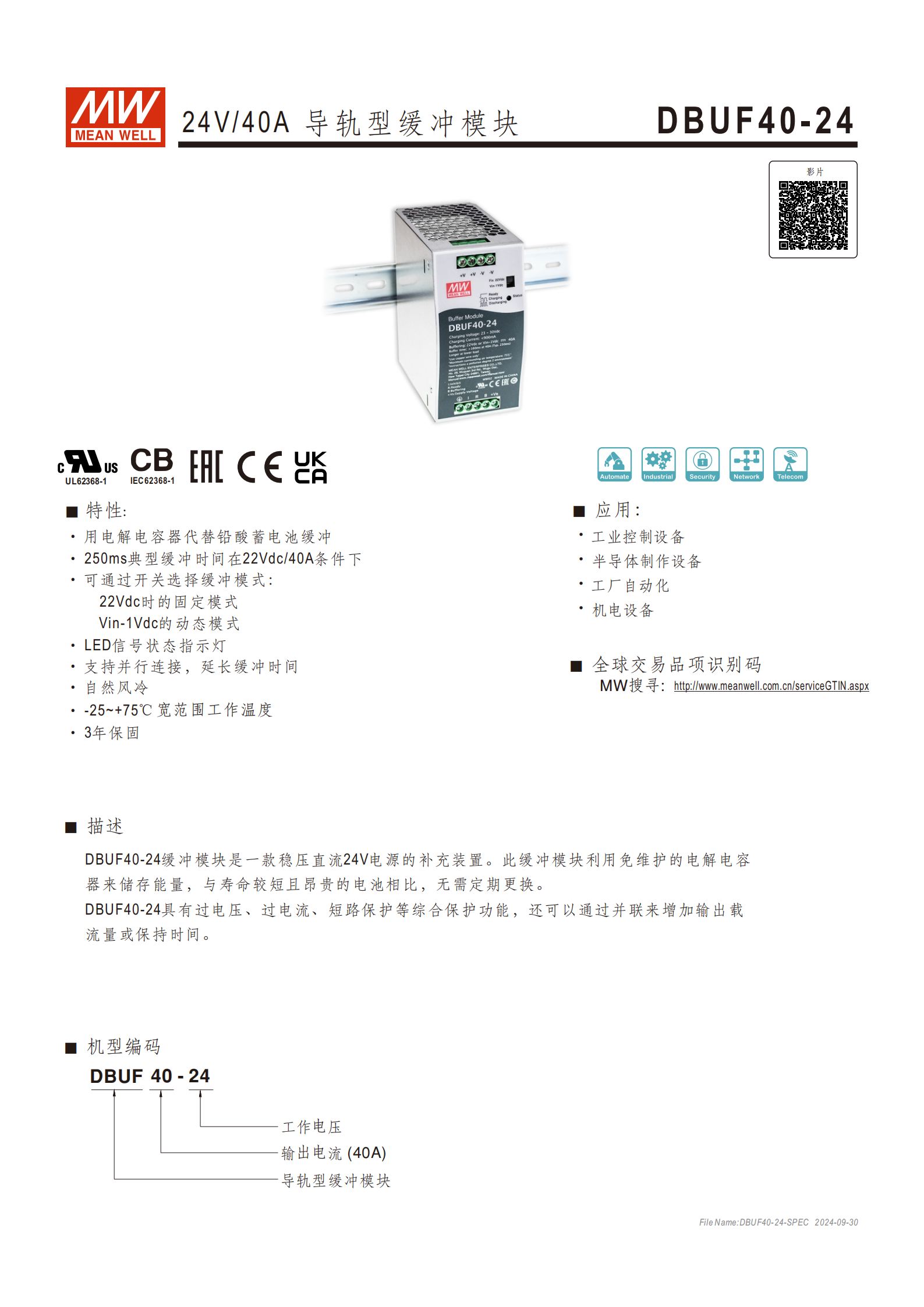

DBUF40-24 是明緯（MEAN WELL）推出的 24V/40A 導軌型緩沖模塊，采用免維護電解電容器替代鉛酸蓄電池儲能，具備 250ms（22Vdc/40A 條件下）典型緩沖時間，支持固定（22Vdc）和動態（Vin-1Vdc）兩種緩沖模式切換，擁有過壓、過流、短路等多重保護功能，可并行連接延長緩沖時間，工作溫度范圍為 -25~+75℃，適用于工業控制、半導體制作等場景，提供 3 年保固。
產品名稱：DBUF40-24 24V/40A 導軌型緩沖模塊
品牌：MEAN WELL（明緯）
核心定位：穩壓直流 24V 電源的補充裝置，以 免維護電解電容器 替代鉛酸蓄電池儲能，無需定期更換，成本更低、壽命更穩定
保固期限：3 年
二、核心特性
緩沖性能
典型緩沖時間：250ms（22Vdc/40A 條件下）
緩沖模式：通過開關選擇，出廠默認固定模式

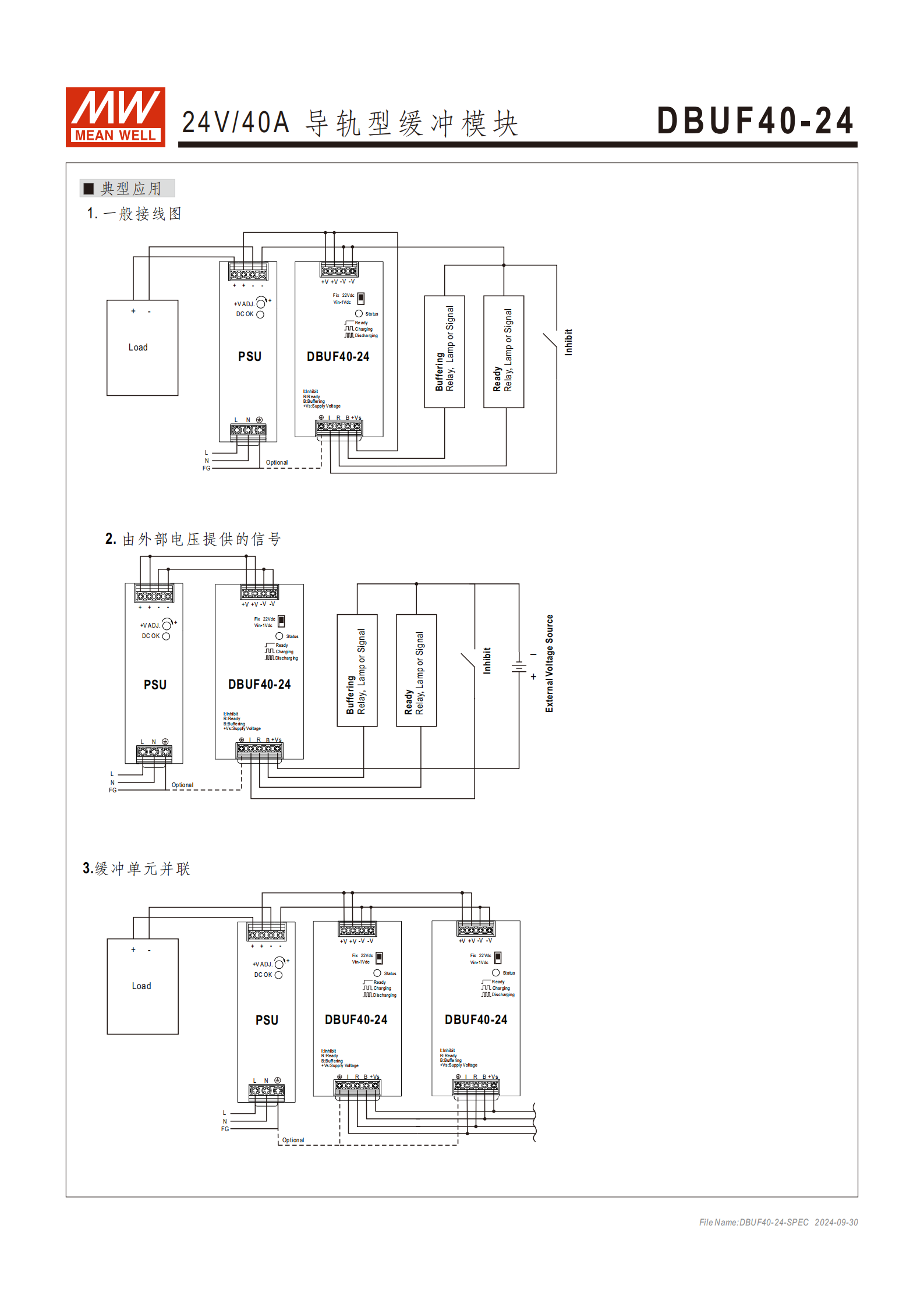

模式類型 觸發條件 固定模式（Fix 22Vdc） 端子電壓低于 22Vdc 時啟動緩沖 動態模式（Vin-1Vdc） 端子電壓降低超過 1Vdc 時啟動緩沖 擴展方式：支持并行連接，可增加輸出載流量或延長緩沖時間（需參考典型應用筆記）
保護功能
保護類型 觸發條件 保護動作 過壓保護 31~37.5V（僅緩沖模式下） 關斷輸出電壓 過負載保護 緩沖模式下額定輸出功率的 105%~125% 關斷輸出電壓，重新上電恢復 短路保護 發生短路 關斷輸出電壓，重新上電恢復 反極性保護 極性接反 內部 MOSFET 保護，無損壞，故障消除后自動恢復 TVS 保護 最大 35V（用于信號） - 散熱與工作環境適應性
散熱方式：自然風冷
工作溫度：-25~+75℃（需參考減額曲線）
儲存溫度：-25~+80℃
工作濕度：5~95% RH（無冷凝）
操作海拔：5000 米（OVCII）

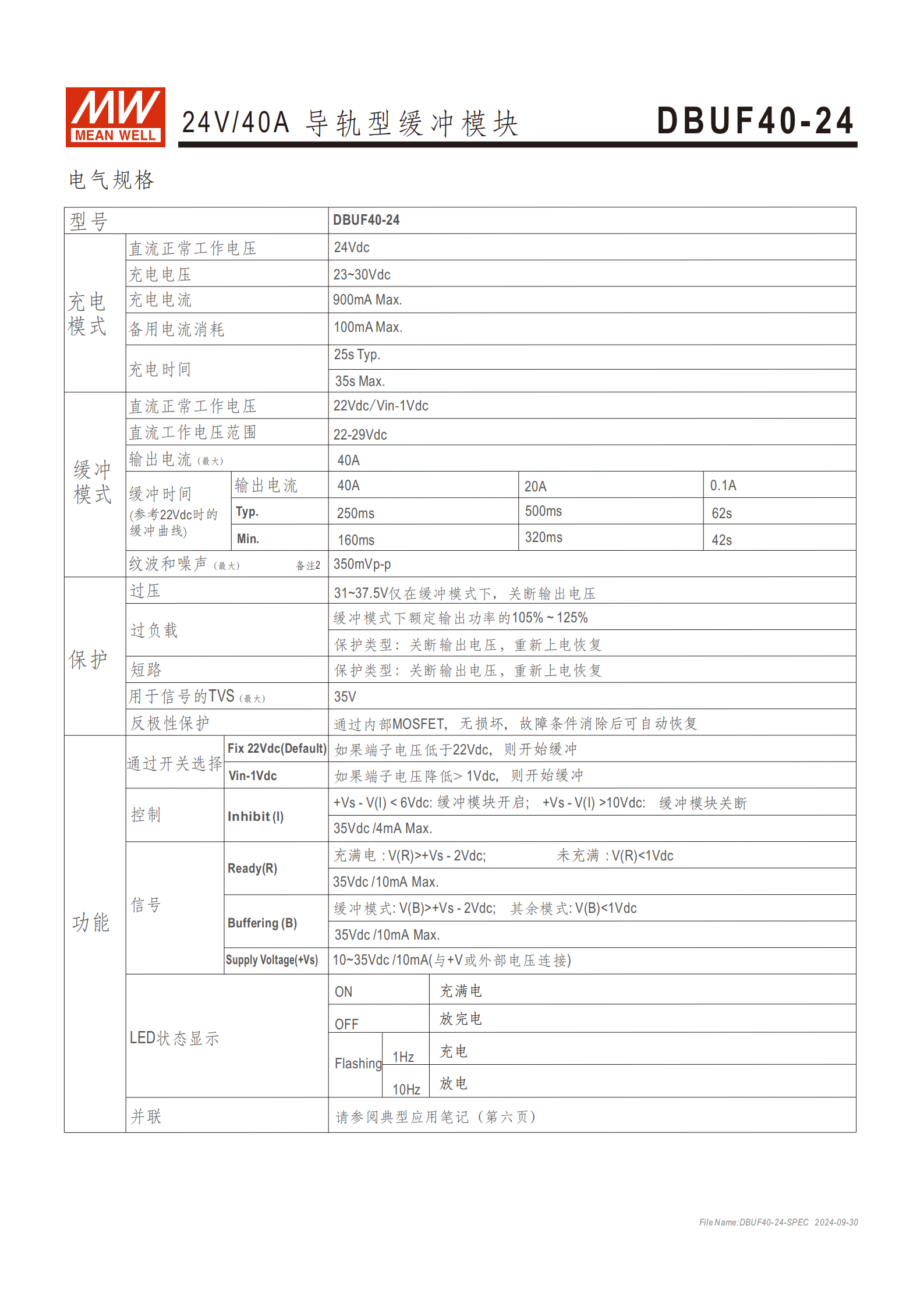

三、電氣規格詳情
電壓與電流參數
參數名稱 數值范圍 直流正常工作電壓 23~30Vdc 充電模式電壓 24Vdc 充電電流 900mA Max 備用電流消耗 100mA Max Supply Voltage（+Vs） 10~35Vdc/10mA（可接 + V 或外部電壓） 充電與緩沖相關
充電時間：典型25s，最大35s
紋波和噪聲：350mVp-p
緩沖電壓范圍：22Vdc/Vin-1Vdc

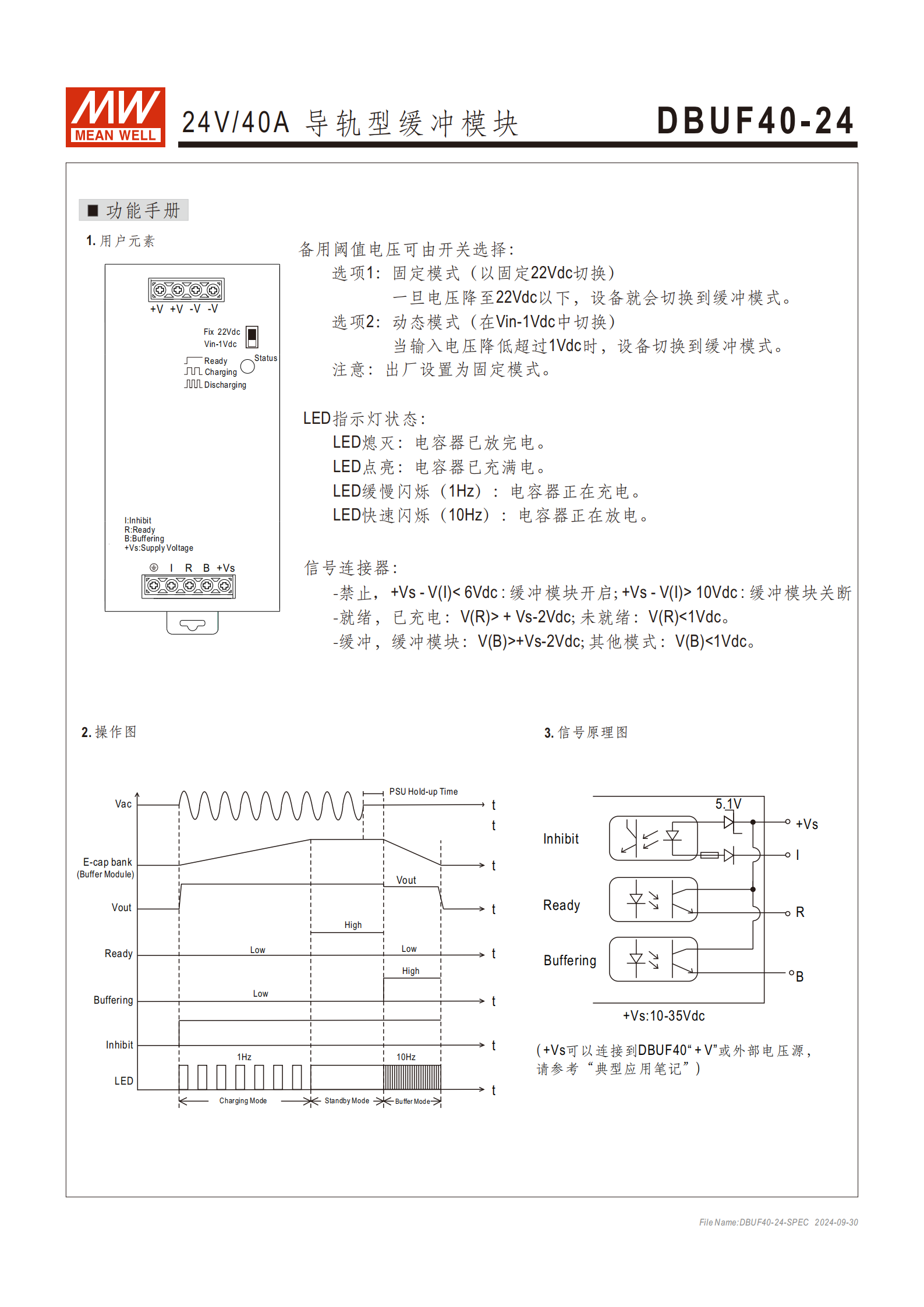

控制與信號參數
信號端子 功能描述 電氣參數 Inhibit（I） +Vs-V (I)<6Vdc：模塊開啟；+Vs-V (I)>10Vdc：模塊關斷 35Vdc/4mA Max Ready（R） 充滿電：V (R)>+Vs-2Vdc；未就緒：V (R)<1Vdc 35Vdc/10mA Max Buffering（B） 緩沖模式：V (B)>+Vs-2Vdc；其他模式：V (B)<1Vdc 35Vdc/10mA Max

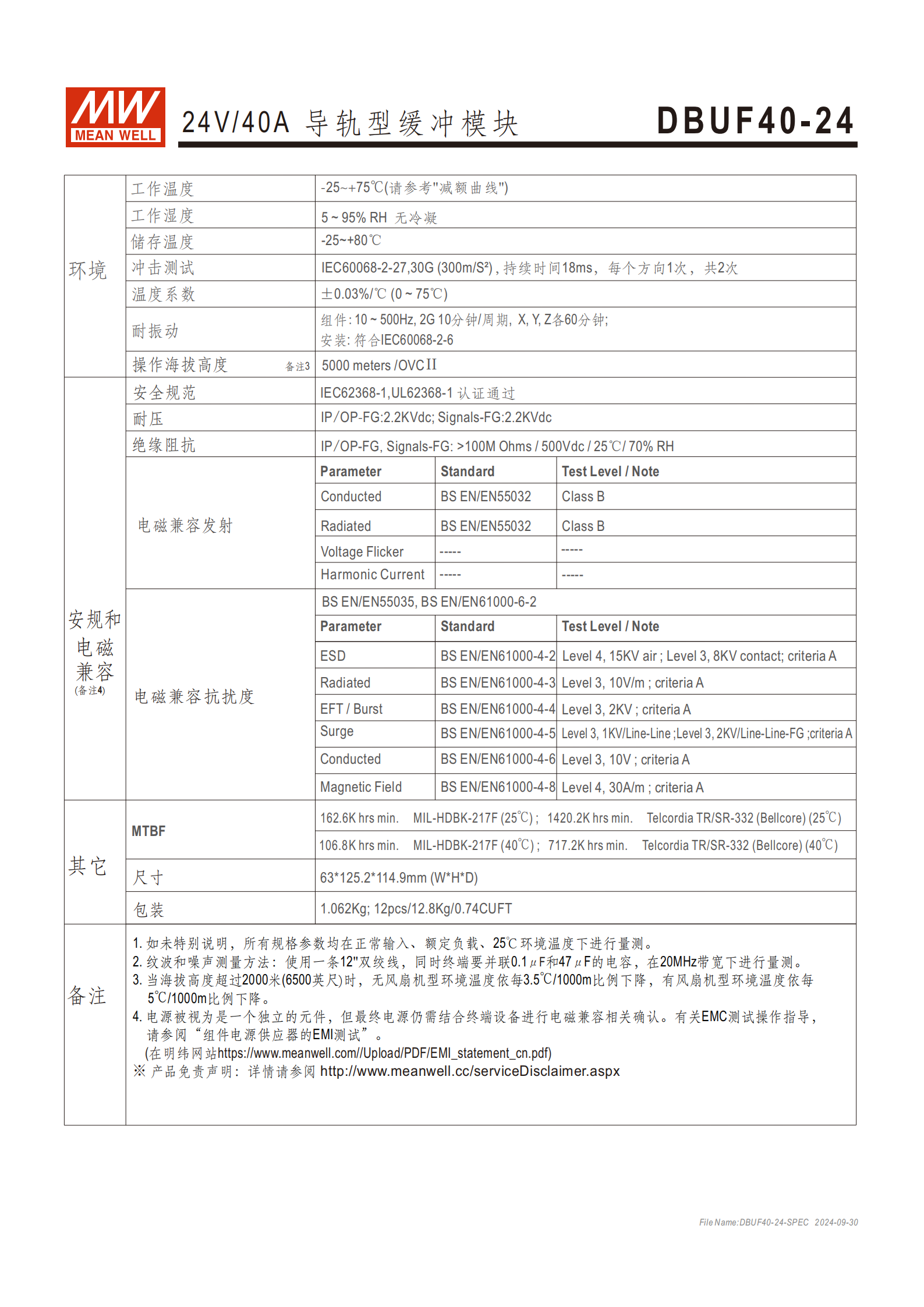

四、環境與安規標準
機械與環境測試
沖擊測試：IEC60068-2-27，30G（300m/S2），持續 18ms，各方向 1 次共 2 次
耐振動：組件 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘（安裝符合 IEC60068-2-6）
溫度系數：±0.03%/°C（0~75℃）
安全與電磁兼容
安全規范：IEC62368-1、UL62368-1 認證通過
絕緣阻抗：IP/OP-FG、Signals-FG >100M Ohms（500Vdc/25℃/70% RH）
電磁兼容發射：傳導 / 輻射均符合 BS EN/EN55032 Class B
電磁兼容抗擾度：符合 BS EN/EN55035、BS EN/EN61000-6-2，ESD Level 4（15KV 空氣 / 8KV 接觸）等

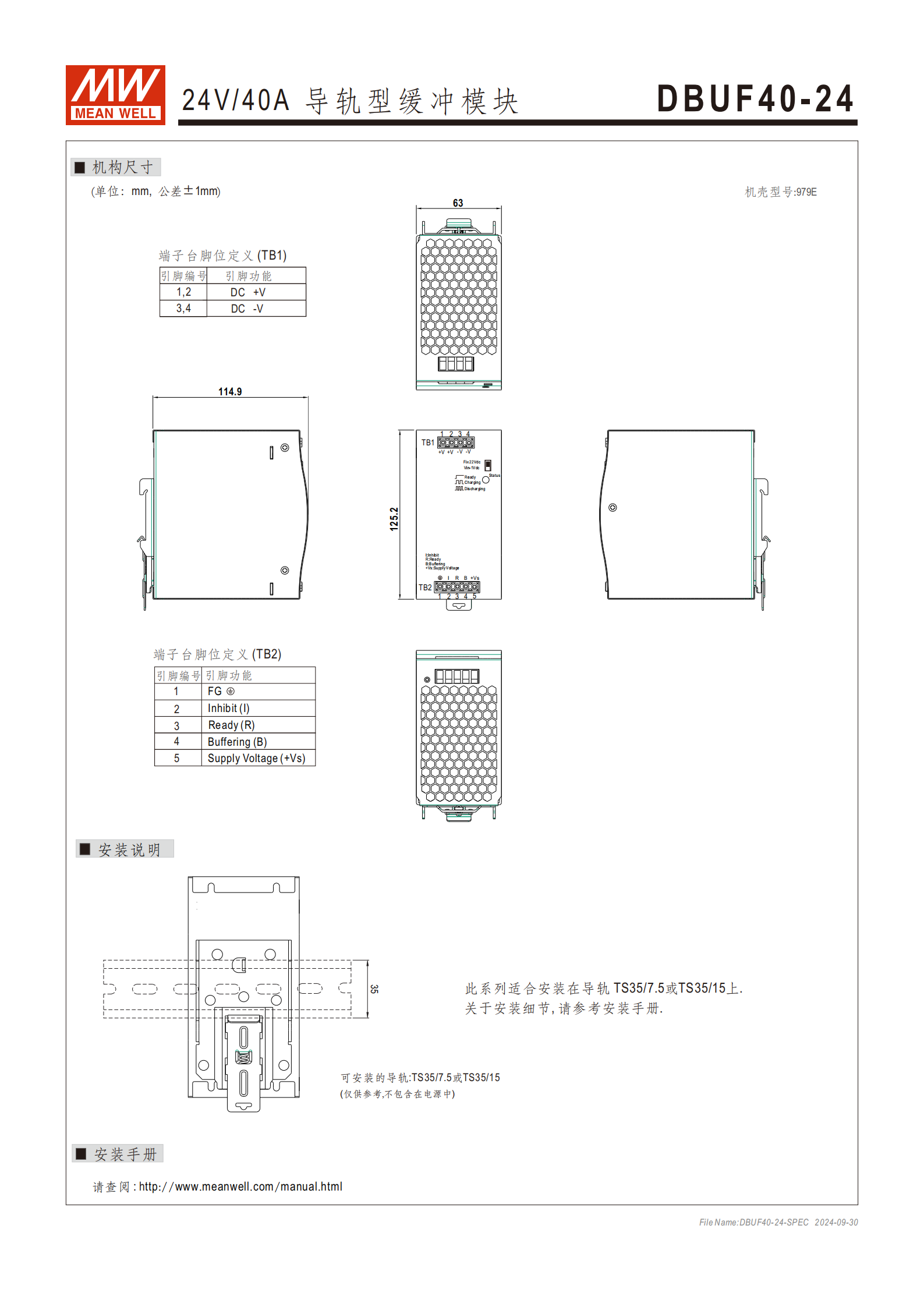

五、物理與安裝信息
尺寸：63×125.2×114.9mm（W×H×D）
包裝重量：單臺 1.062Kg，12 臺 / 12.8Kg/0.74CUFT
安裝方式：適配導軌 TS35/7.5 或 TS35/15（不含導軌）
端子定義
端子臺 引腳編號 引腳功能 TB1 1、2 DC +V TB1 3、4 DC -V TB2 1 FG TB2 2 Inhibit（I） TB2 3 Ready（R） TB2 4 Buffering（B） TB2 5 Supply Voltage（+Vs）
六、應用場景
工業控制設備
半導體制作設備
工廠自動化
機電設備
4. 關鍵問題
問題 1：DBUF40-24 緩沖模塊的核心緩沖性能參數的是什么？兩種緩沖模式的觸發條件有何不同？

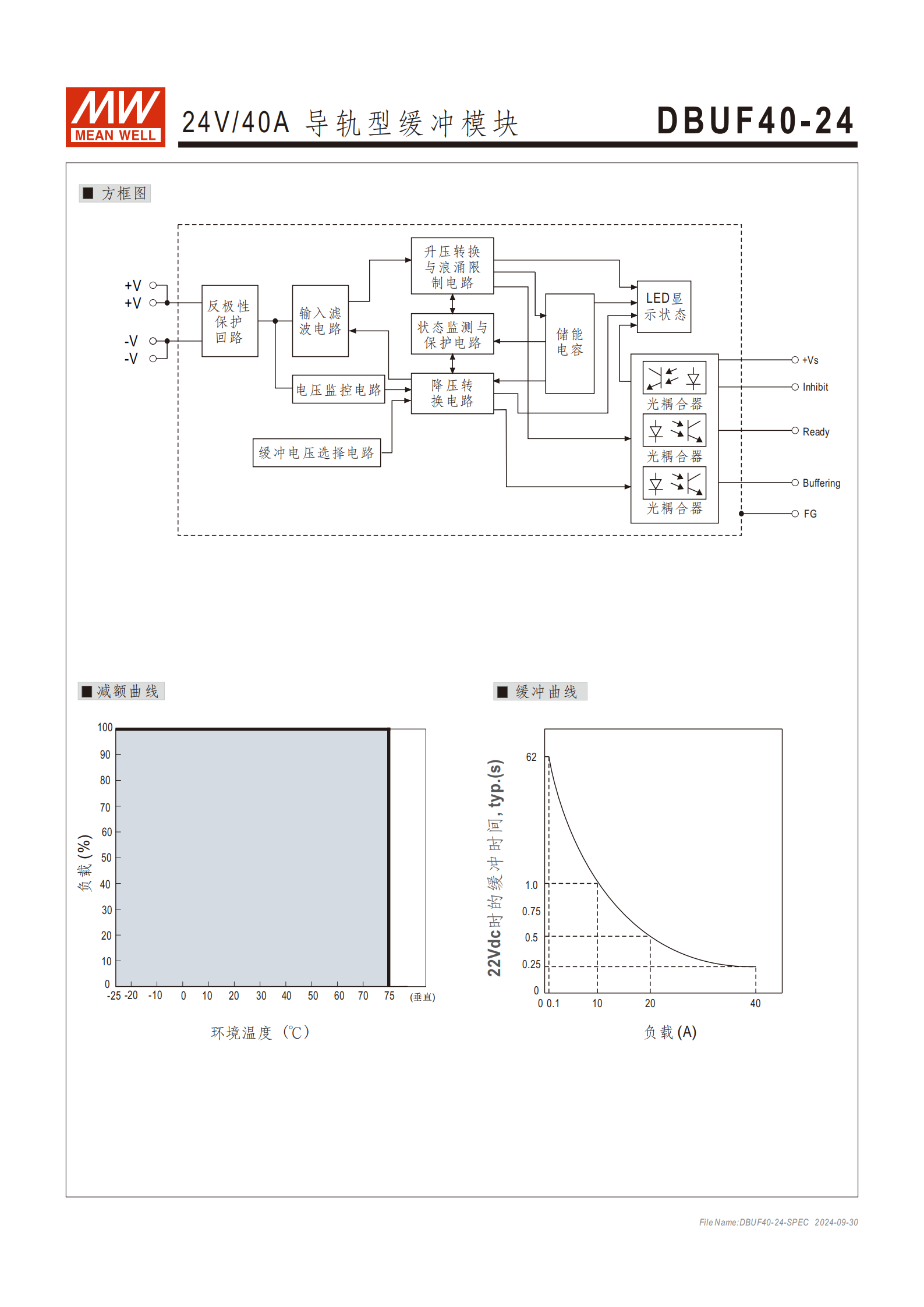

答案：核心緩沖性能參數為 22Vdc/40A 條件下典型緩沖時間 250ms，最小 160ms，不同負載下最長可達 62s（參考緩沖曲線）；兩種緩沖模式觸發條件區別如下：
| 模式類型 | 觸發條件 |
|---|---|
| 固定模式（默認） | 端子電壓低于 22Vdc 時啟動緩沖 |
| 動態模式 | 端子電壓降低超過 1Vdc 時啟動緩沖 |
問題 2：DBUF40-24 具備哪些保護功能？對應的保護動作分別是什么？
答案：模塊具備多重保護功能，具體如下：
| 保護類型 | 觸發條件 | 保護動作 |
|---|---|---|
| 過壓保護 | 緩沖模式下電壓達到 31~37.5V | 關斷輸出電壓 |
| 過負載保護 | 緩沖模式下輸出功率為額定值的 105%~125% | 關斷輸出電壓，重新上電恢復 |
| 短路保護 | 發生短路故障 | 關斷輸出電壓，重新上電恢復 |
| 反極性保護 | 輸入極性接反 | 內部 MOSFET 保護，無損壞，故障消除后自動恢復 |
問題 3：DBUF40-24 的安裝要求、工作環境限制及擴展方式分別是什么？
答案：① 安裝要求：適配 TS35/7.5 或 TS35/15 型導軌，尺寸為 63×125.2×114.9mm（W×H×D）；② 工作環境限制：工作溫度 -25~+75℃（需參考減額曲線），工作濕度 5~95% RH（無冷凝），操作海拔最高 5000 米；③ 擴展方式：支持 并行連接，可實現延長緩沖時間或增加輸出載流量（需參考典型應用筆記）。
