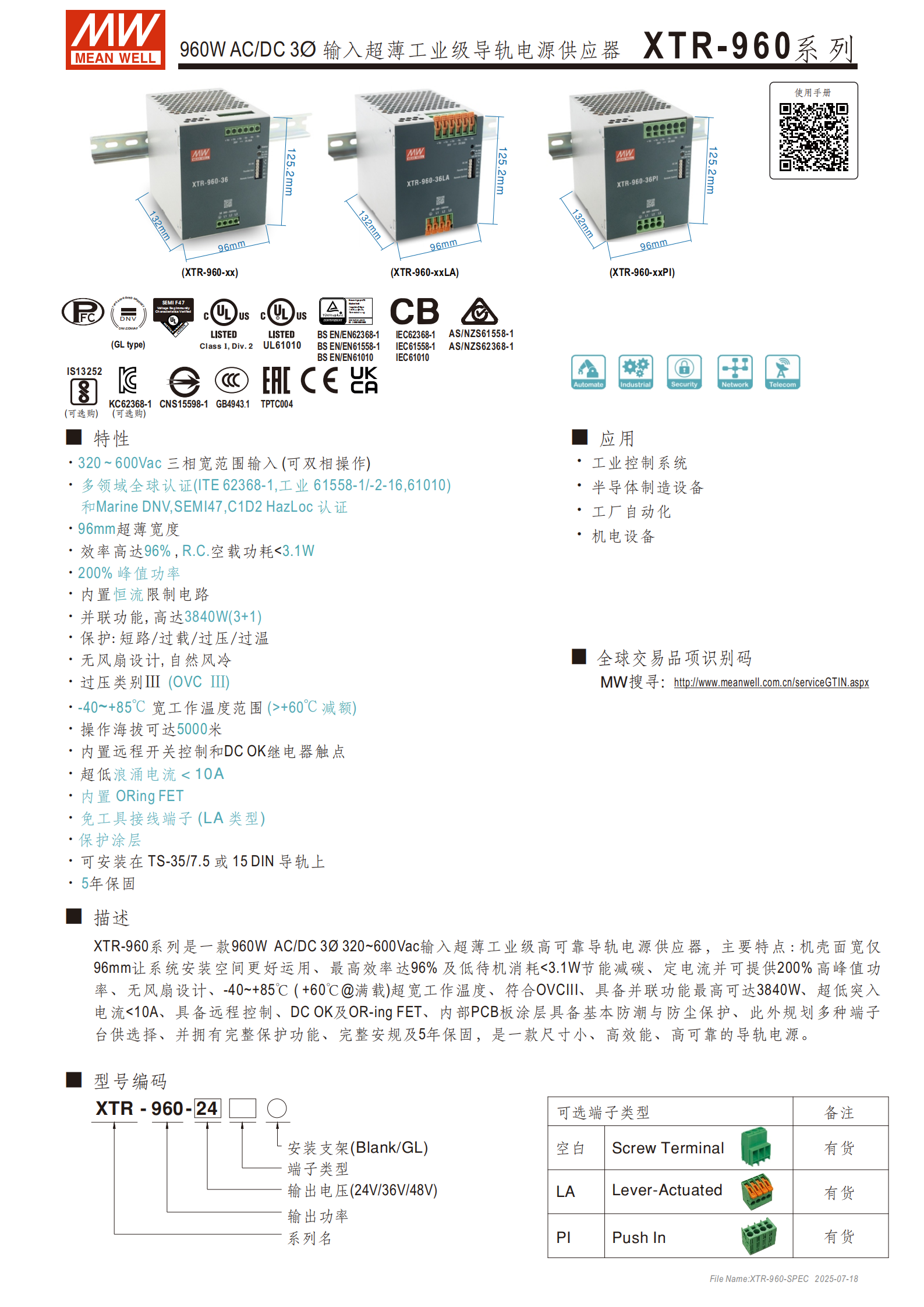

XTR-960 系列是960W AC/DC 三相輸入超薄工業級導軌電源供應器，輸入電壓范圍 320~600Vac（可雙相操作），輸出電壓涵蓋 24V、36V、48V，具備96mm 超薄寬度、96% 最高效率、<3.1W 空載功耗、-40~+85℃寬工作溫度等核心優勢，支持200% 峰值功率、3840W（3+1）并聯輸出，內置恒流限制、ORing FET 及短路 / 過載 / 過壓 / 過溫等多重保護，通過全球多領域安規認證，適配工業控制系統、半導體制造設備等場景，提供 5 年保固。
XTR-960 系列是一款960W AC/DC 三相輸入超薄工業級導軌電源供應器，主打小尺寸、高效能、高可靠性，機殼寬度僅 96mm，可優化系統安裝空間，內部 PCB 板帶保護涂層，具備基礎防潮防塵能力，適用于工業控制、半導體制造等多種場景，提供 5 年保固服務。

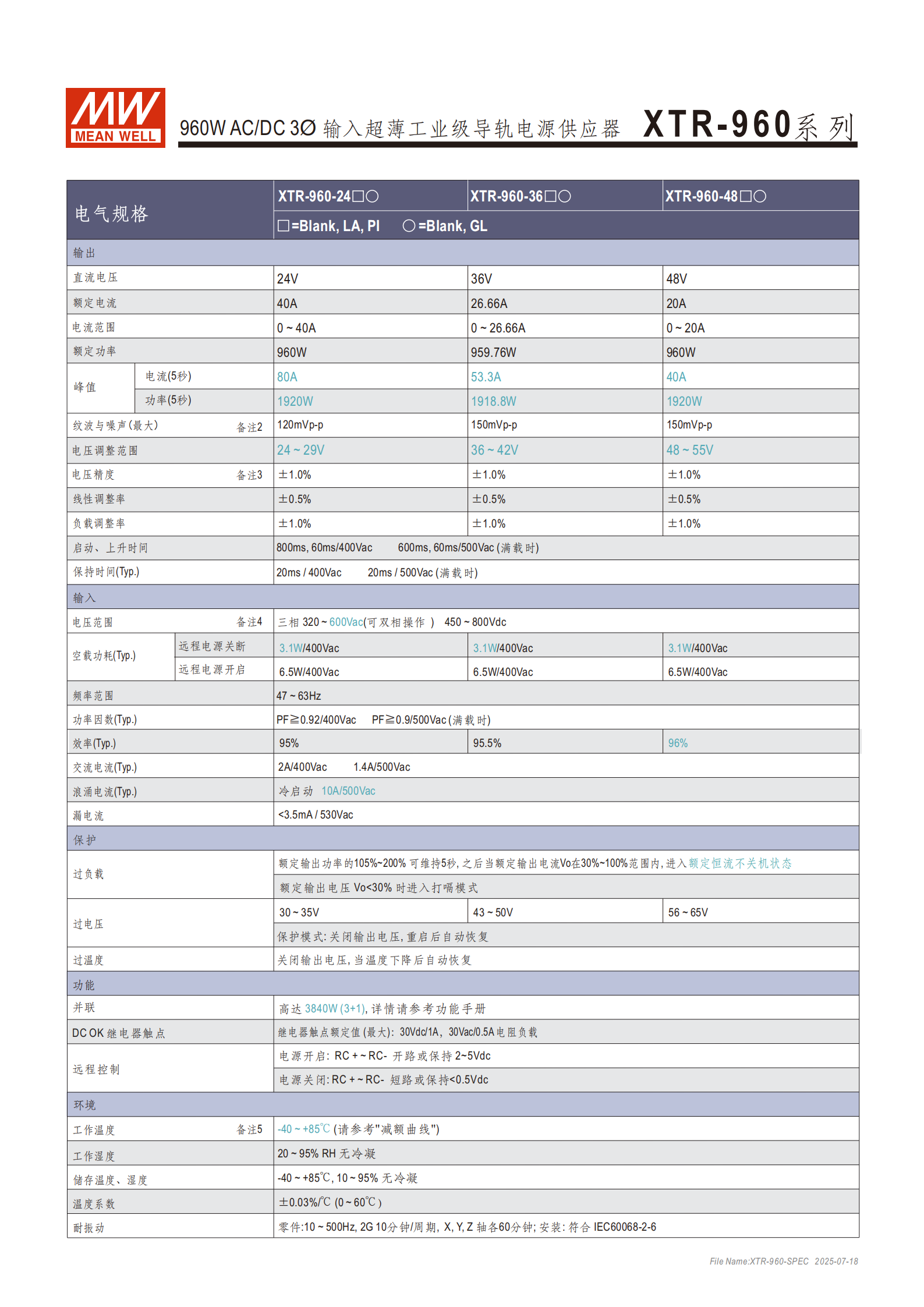

二、核心參數與規格
（1）輸入?yún)?shù)
| 項目 | 規格詳情 |
|---|---|
| 電壓范圍 | 三相 320~600Vac（可雙相操作）、450~800Vdc |
| 頻率范圍 | 47~63Hz |
| 空載功耗 | 遠程關閉：3.1W/400Vac；遠程開啟：6.5W/400Vac |
| 浪涌電流 | 冷啟動 10A/500Vac |
| 功率因數 | PF≧0.92（400Vac 滿載）、PF≧0.9（500Vac 滿載） |
（2）輸出參數（分型號）
| 型號 | 輸出電壓 | 額定電流 | 峰值電流（5 秒） | 峰值功率（5 秒） | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| XTR-960-24 | 24V | 40A | 80A | 1920W | 120mVp-p | 24~29V |
| XTR-960-36 | 36V | 26.66A | 53.3A | 1918.8W | 150mVp-p | 36~42V |
| XTR-960-48 | 48V | 20A | 40A | 1920W | 150mVp-p | 48~55V |
| 共性參數 | - | - | - | - | - | 電壓精度 ±1.0%、線性調整率 ±0.5%、負載調整率 ±1.0% |
（3）環境與可靠性

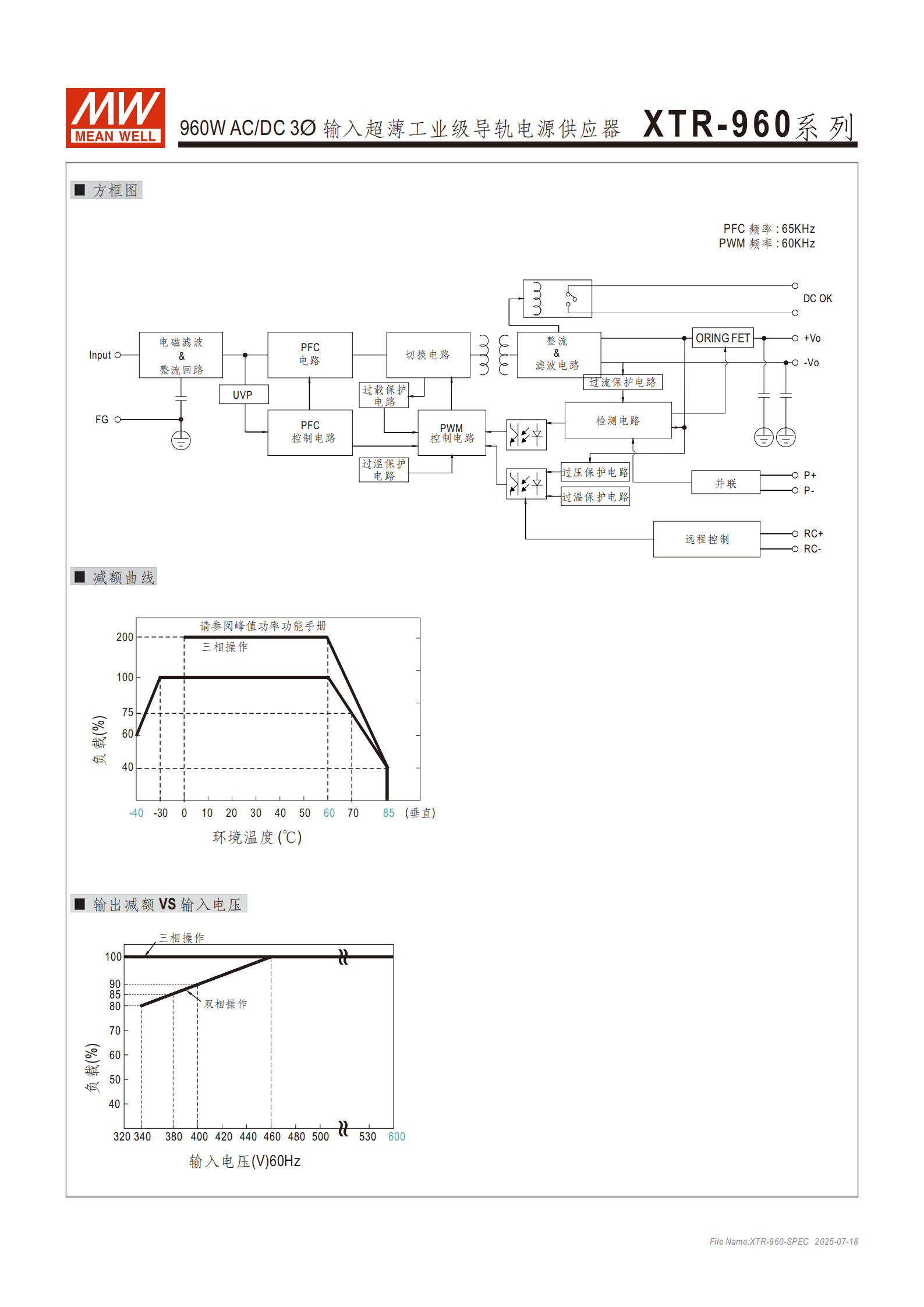

工作溫度：-40~+85℃（+60℃滿載，需參考減額曲線）
工作濕度：20~95% RH（無冷凝）
儲存條件：-40~+85℃、10~95% RH（無冷凝）
操作海拔：最高 5000 米（海拔超 2000 米需降額）
MTBF：最小 936.0K 小時（Telcordia SR-332）、最小 117.5K 小時（MIL-HDBK-217F）
三、核心特性
結構與效率：96mm 超薄寬度，最高效率達 96%，無風扇自然風冷設計，節能減碳。

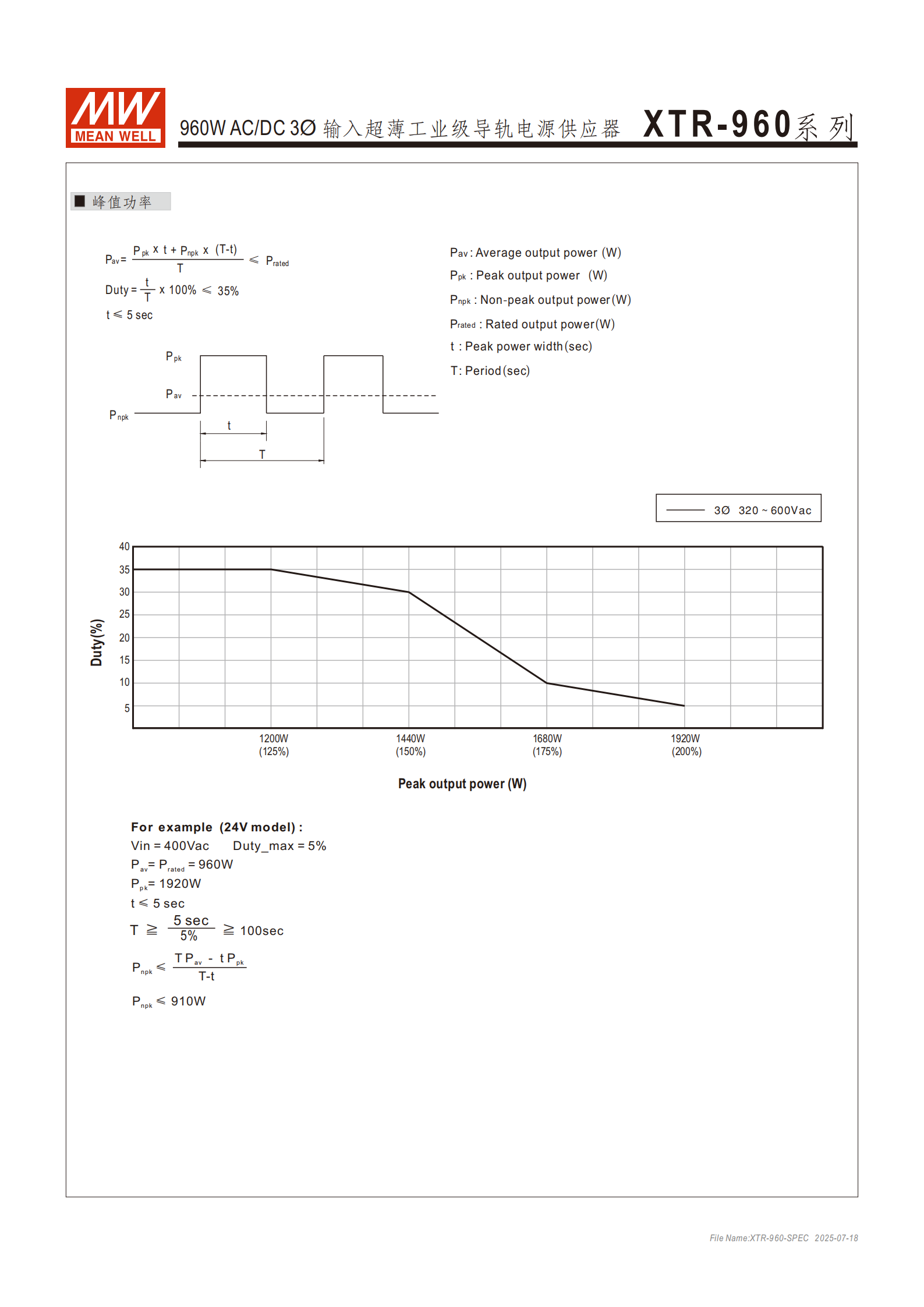

功率與保護：支持 200% 峰值功率（持續 5 秒），內置恒流限制電路；具備短路、過載、過壓、過溫多重保護，過壓保護值分別為 24V 型號 30~35V、36V 型號 43~50V、48V 型號 56~65V；內置 ORing FET，防負載反向電壓。
擴展功能：支持 3+1 并聯，最大輸出功率 3840W，需通過 P+、P - 引腳實現均流；配備遠程開關控制（RC+、RC - 引腳）、DC OK 繼電器觸點（最大 30Vdc/1A、30Vac/0.5A 電阻負載）。

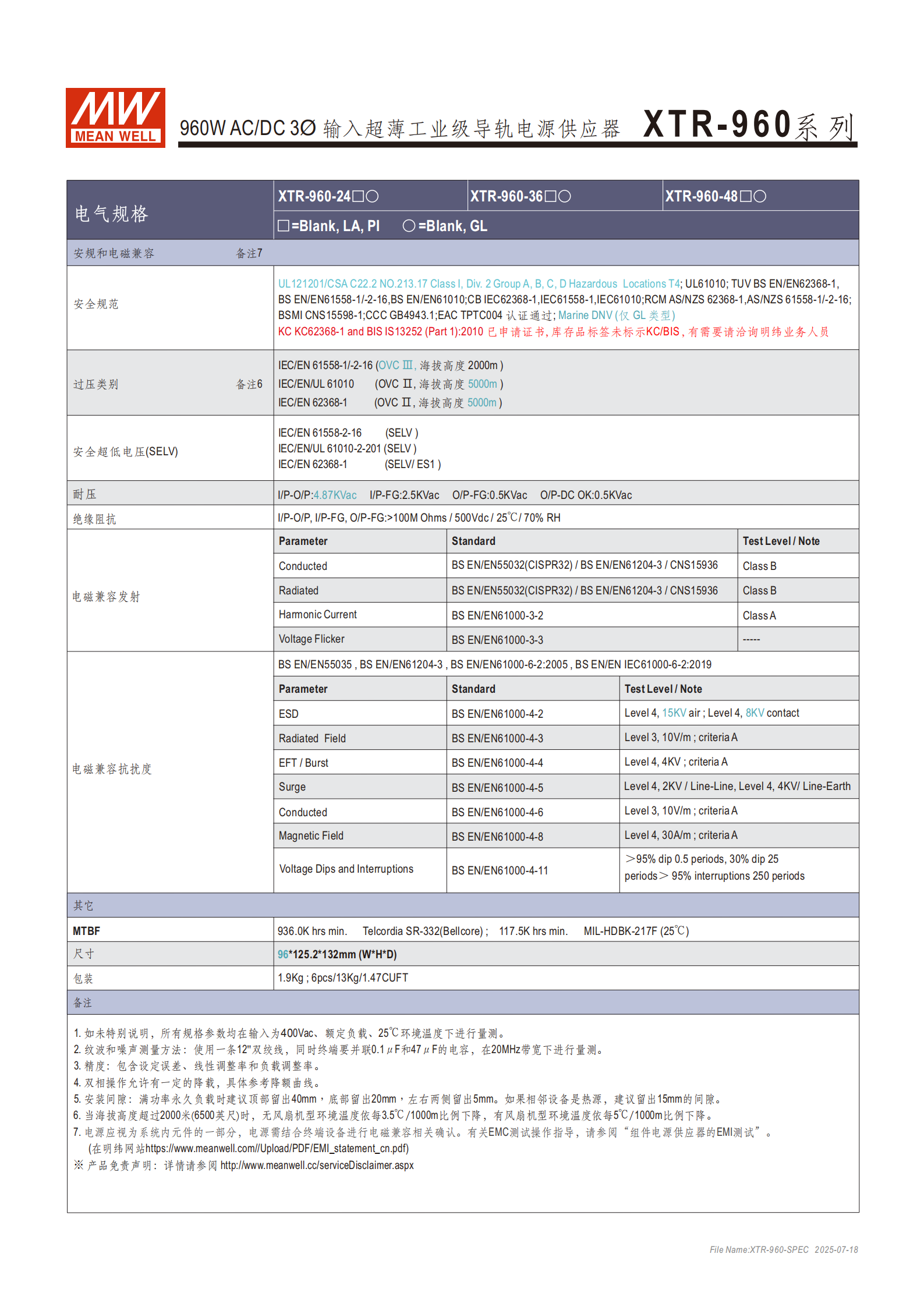

安規認證：通過 UL61010、IEC62368-1、IEC61558-1 等全球多領域認證，符合 OVCⅢ 過壓類別，滿足 SELV 安全超低電壓標準。
四、安裝與接線
（1）安裝方式
常規安裝：適配 TS-35/7.5 或 15 DIN 導軌。
GL 型安裝：含 2 個安裝支架、4 個 M38 螺絲、4 個 M48 螺絲，可直接安裝在墻壁 / 面板（推薦高振動或 GNV 認證場景）。
安裝間隙：頂部 40mm、底部 20mm、兩側 5mm；相鄰為熱源時留 15mm。
（2）接線規格
| 接線類型 | 實心線規格 | AWG 規格 | 剝線長度（空白） | 剝線長度（LA） | 剝線長度（PI） | 端子扭矩 |
|---|---|---|---|---|---|---|
| 交流輸入 | 最大 2.6mm | 18~10 | 10~11mm | 11~12mm | 14~15mm | 5 Lb-In |
| 直流輸出 | 最大 2.6mm | 16~10 | 10~11mm | 11~12mm | 14~15mm | 5 Lb-In |
| 信號連接 | 最大 2.1.5mm | 24~16 | - | 11~12mm | 14~15mm | - |
五、應用場景
工業控制系統
半導體制造設備
工廠自動化
機電設備
4. 關鍵問題
問題 1：XTR-960 系列電源的核心優勢的是什么？適配哪些特殊工作環境？
答案：核心優勢包括：① 96mm 超薄寬度，節省安裝空間；② 最高 96% 效率 +<3.1W 空載功耗，節能高效；③ 支持 200% 峰值功率（5 秒）和 3840W 并聯輸出，擴展能力強；④ -40~+85℃寬工作溫度、5000 米高海拔適應，環境耐受性強；⑤ 多重保護（短路 / 過載 / 過壓 / 過溫）+ 保護涂層，可靠性高；⑥ 全球多領域安規認證，通用性廣。適配特殊環境：低溫（-40℃）、高溫（+85℃）、高海拔（5000 米）、高振動（GL 型安裝）、潮濕多塵（PCB 保護涂層）場景。
問題 2：XTR-960 系列不同型號的輸出參數差異是什么？如何實現并聯擴容？
答案：輸出參數差異如下表：
| 型號 | 輸出電壓 | 額定電流 | 峰值功率 | 紋波噪聲 |
|---|---|---|---|---|
| XTR-960-24 | 24V | 40A | 1920W | 120mVp-p |
| XTR-960-36 | 36V | 26.66A | 1918.8W | 150mVp-p |
| XTR-960-48 | 48V | 20A | 1920W | 150mVp-p |

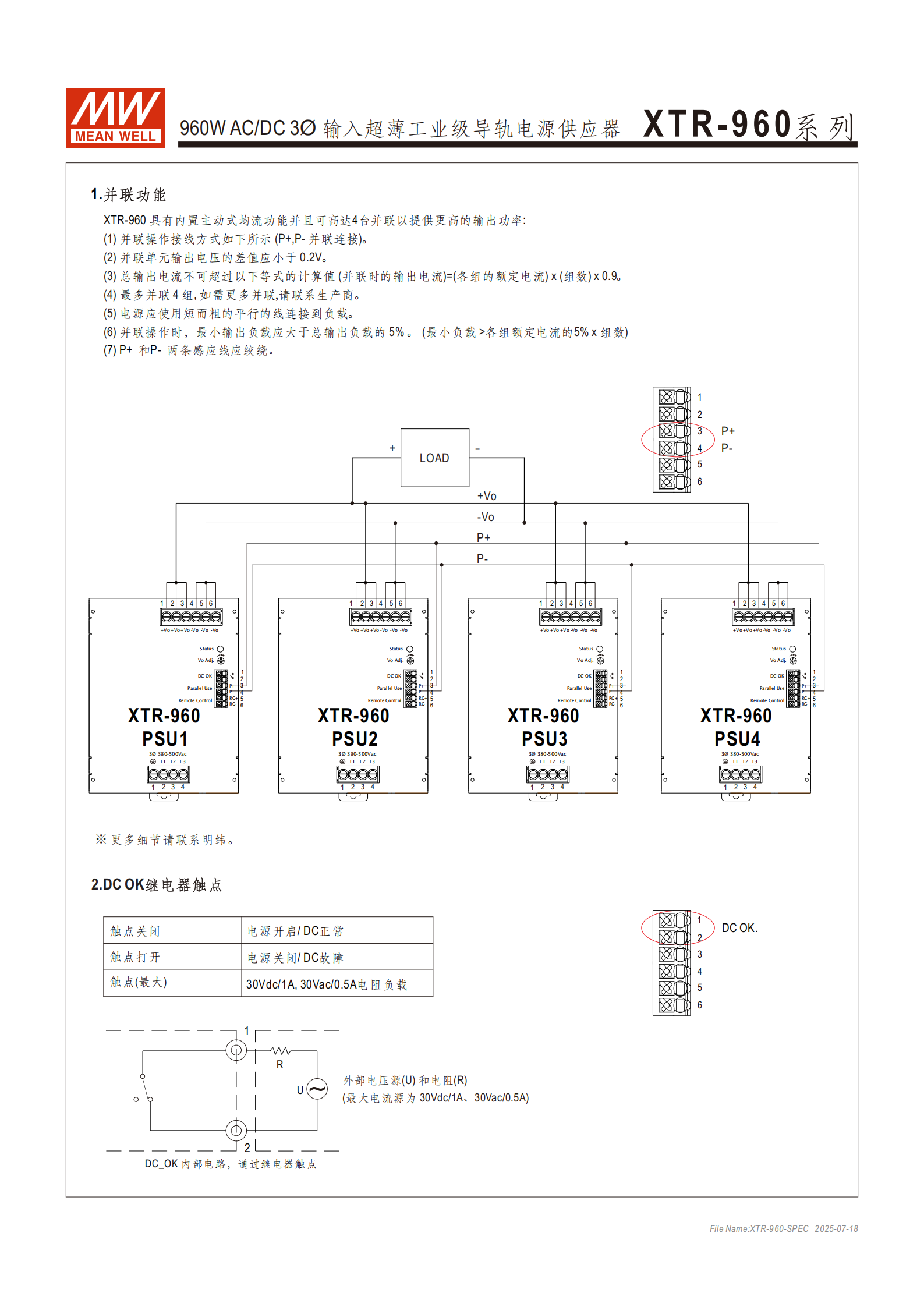

| 并聯擴容條件：① 最多 4 臺并聯，需將各單元 P+、P - 引腳分別連接實現均流；② 并聯單元輸出電壓差值需 <0.2V；③ 總輸出電流≤各組額定電流 × 組數 ×0.9；④ 最小輸出負載> 總輸出負載的 5%（或 > 各組額定電流 × 組數 ×5%）；⑤ 采用短而粗的平行線連接負載，P+、P - 感應線需絞繞。 |

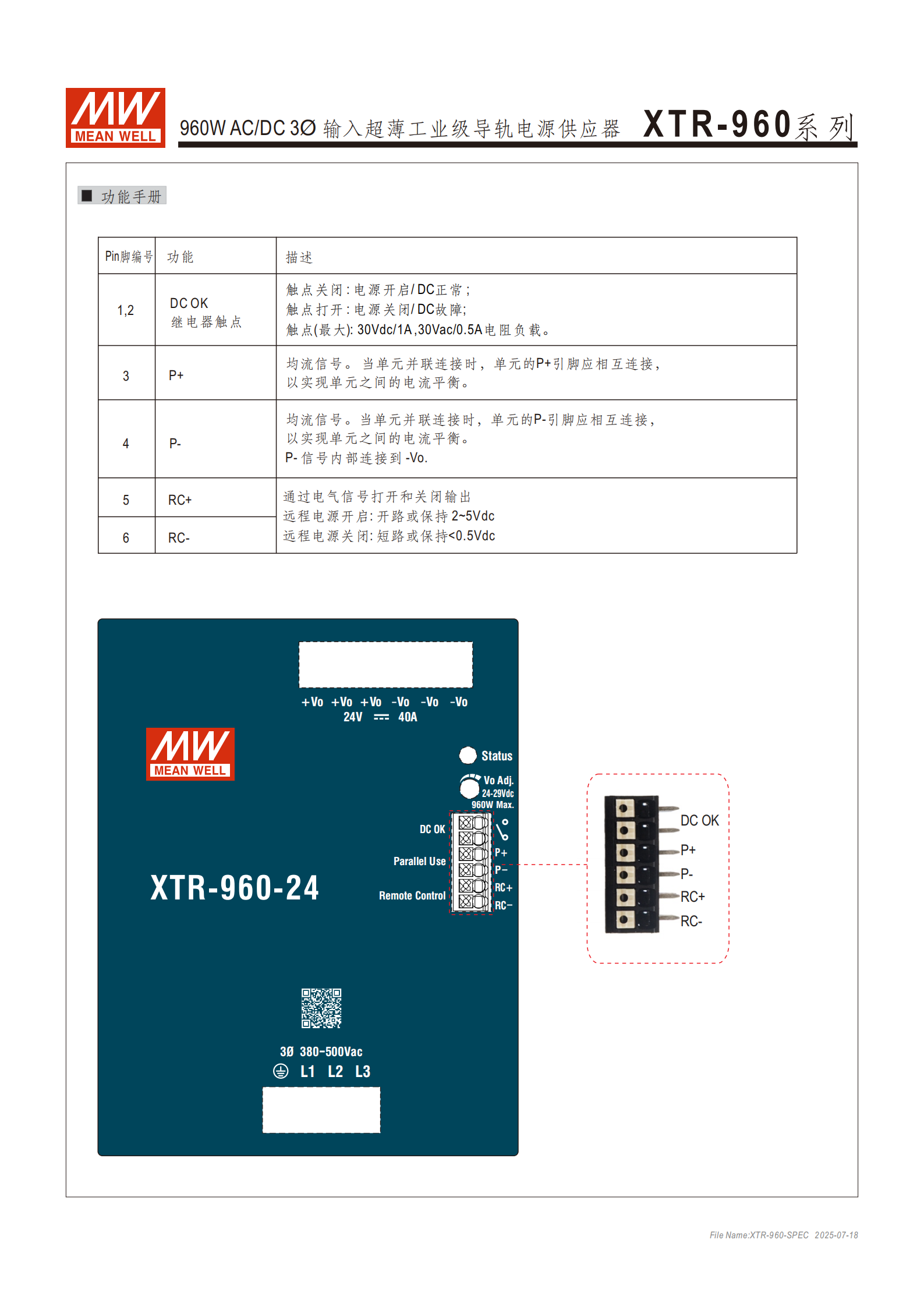

問題 3：XTR-960 系列的遠程控制和 DC OK 功能如何實現？接線有哪些關鍵要求？

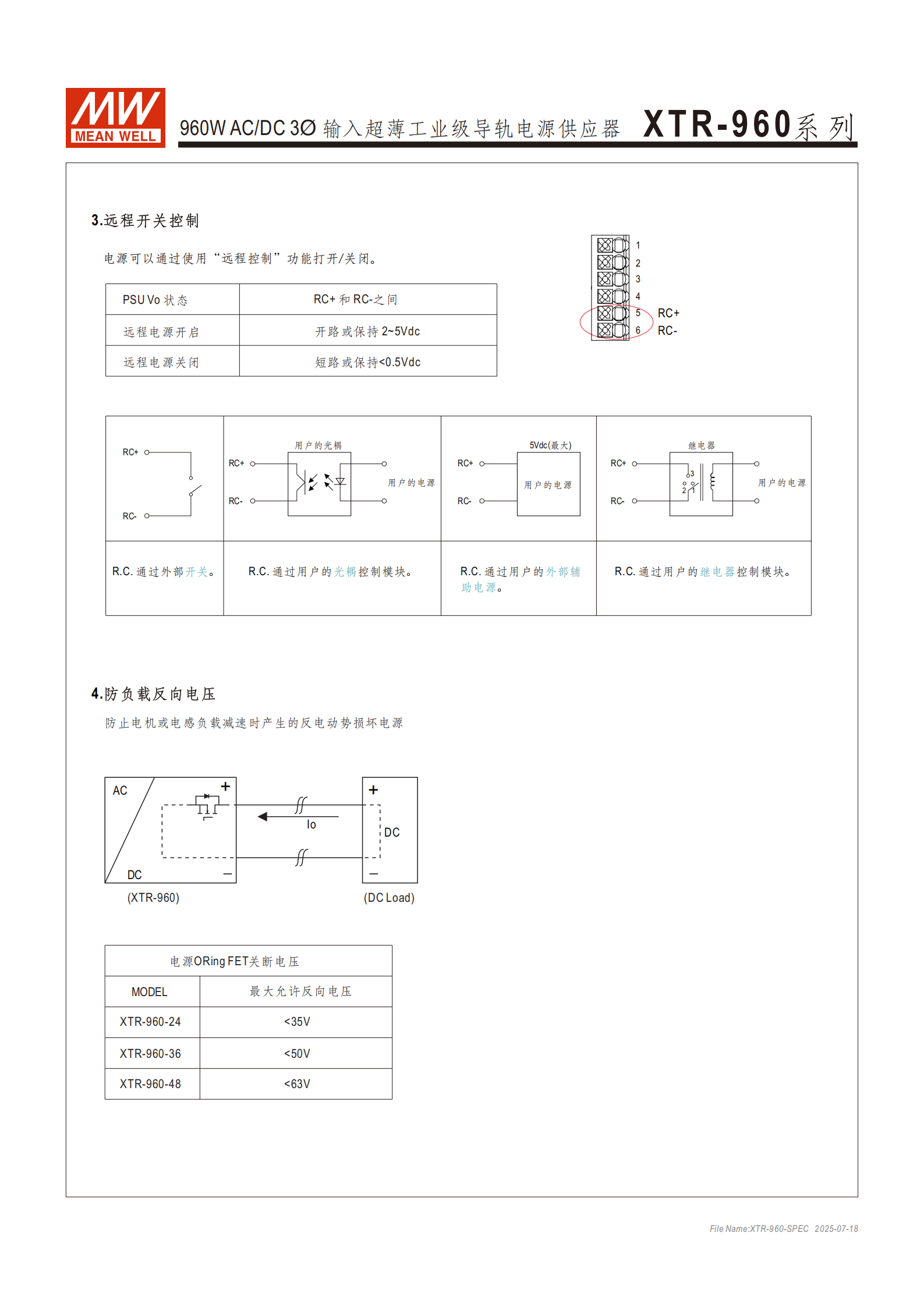

答案：（1）遠程控制：通過 RC + 和 RC - 引腳實現，RC+~RC - 開路或保持 2~5Vdc 時電源開啟，短路或保持 < 0.5Vdc 時電源關閉，可通過外部開關、光耦、繼電器或輔助電源控制。（2）DC OK 功能：通過 1、2 號引腳的繼電器觸點實現，觸點關閉表示電源開啟 / DC 正常，觸點打開表示電源關閉 / DC 故障，觸點最大負載為 30Vdc/1A、30Vac/0.5A 電阻負載。（3）接線關鍵要求：① 交流輸入 / 直流輸出用實心線最大 2.6mm（18~10 AWG），信號連接用實心線最大 1.5mm（24~16 AWG）；② 剝線長度：空白端子 10~11mm、LA 端子 11~12mm、PI 端子 14~15mm；③ 空白端子扭矩需達到 5 Lb-In；④ 并聯時負載連接線需短而粗，感應線絞繞。
