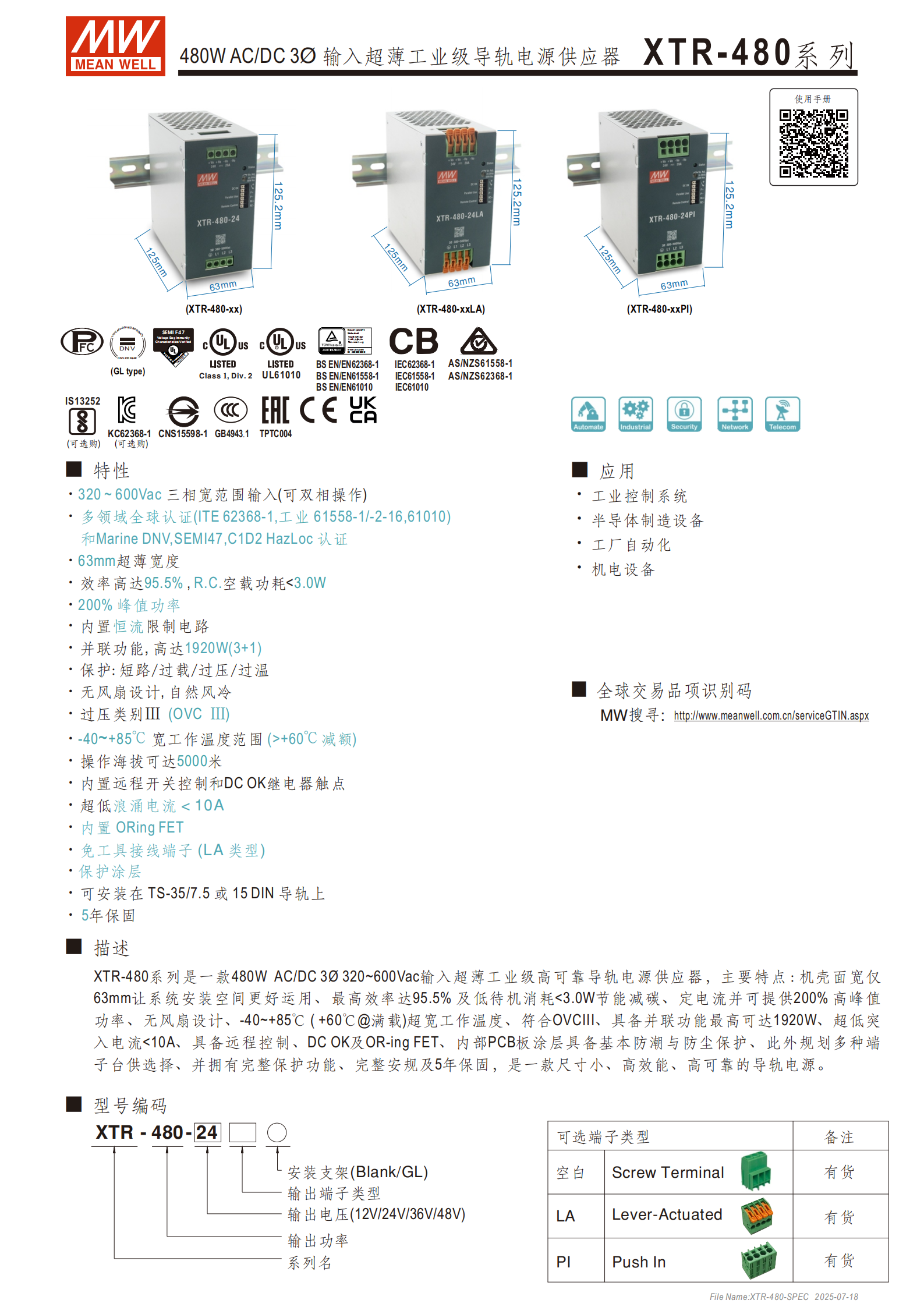

XTR-480 系列是480W AC/DC 三相輸入超薄工業級導軌電源供應器，輸入電壓范圍 320~600Vac（可雙相操作），機殼寬度僅63mm，效率高達95.5% 、空載功耗 < 3.0W，具備 **-40~+85℃** 寬工作溫度范圍（+60℃滿載），支持200% 峰值功率、最高1920W（3+1）并聯功能，內置恒流限制、ORing FET 等電路及短路 / 過載 / 過壓 / 過溫保護，擁有免工具接線端子（LA 類型）、遠程開關控制等特性，通過多國安規認證，適用于工業控制系統、半導體制造設備等場景，提供5 年保固。
XTR-480 系列是一款面向工業場景的480W AC/DC 三相輸入導軌電源供應器，主打超薄尺寸、高效節能與高可靠性，通過多國安規認證（含 ITE、工業、Marine 等領域），適用于對安裝空間、環境適應性和穩定性有嚴格要求的設備，提供 5 年質量保障。

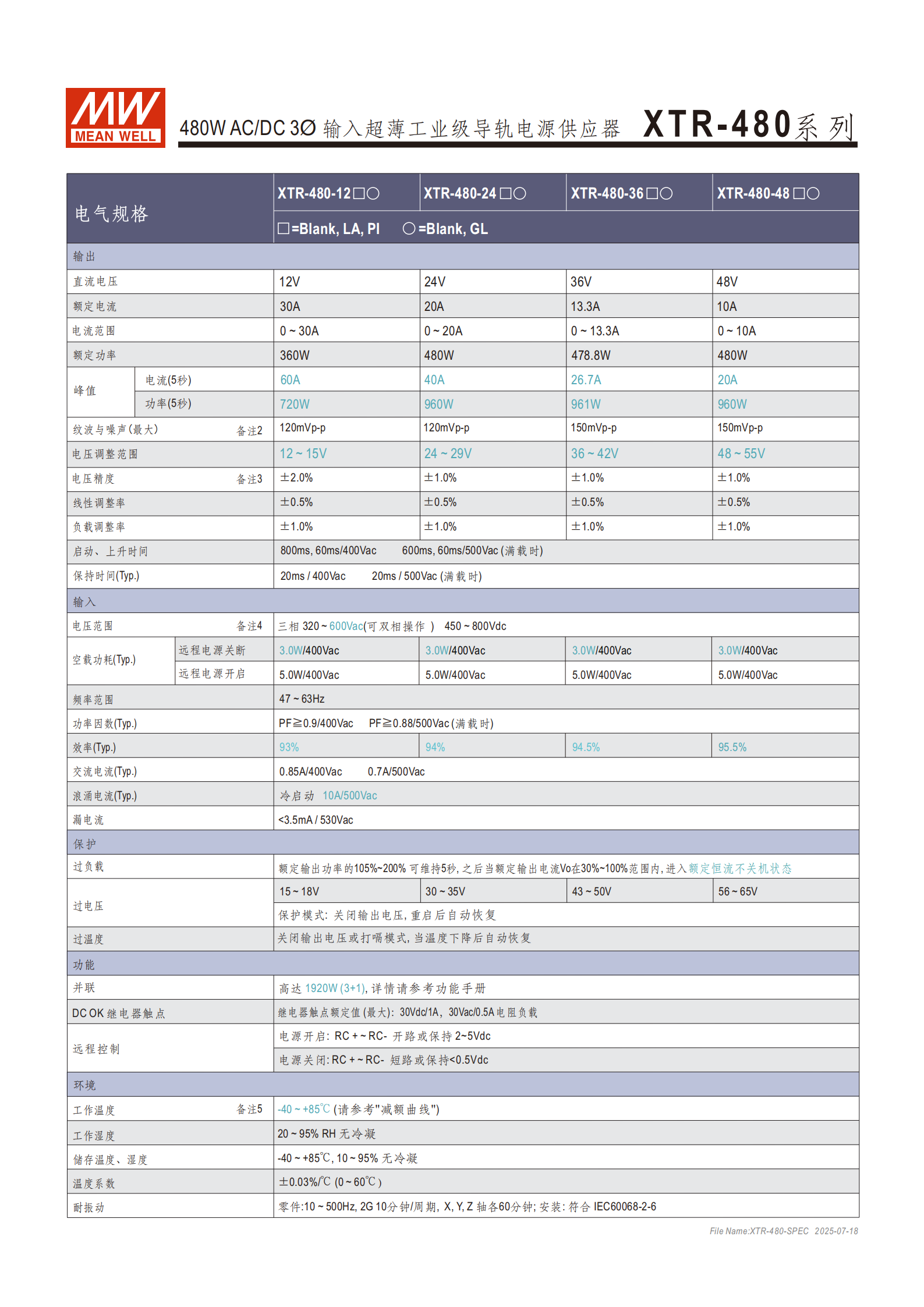

二、核心參數詳情
| 類別 | 具體參數 | 細節說明 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 三相 320~600Vac（可雙相操作）、直流 450~800Vdc |
| 空載功耗 | 3.0W/400Vac（開啟狀態）、5.0W/400Vac（關閉狀態） | |
| 功率因數 | ≧0.9（400Vac 滿載）、≧0.88（500Vac 滿載） | |
| 漏電流 | <3.5mA/530Vac | |
| 輸出參數 | 電壓 & 電流組合 | 12V(30A)、24V(20A)、36V(13.3A)、48V(10A) |
| 額定功率 | 12V 型號 360W，24V/48V 型號 480W，36V 型號 478.8W | |
| 峰值功率 | 200% 額定功率，可持續 5 秒（如 24V 型號峰值 960W） | |
| 電壓精度 | ±1.0%（含設定誤差、線性調整率、負載調整率） | |
| 紋波噪聲 | 12V/24V 型號最大 120mVp-p，36V/48V 型號最大 150mVp-p | |

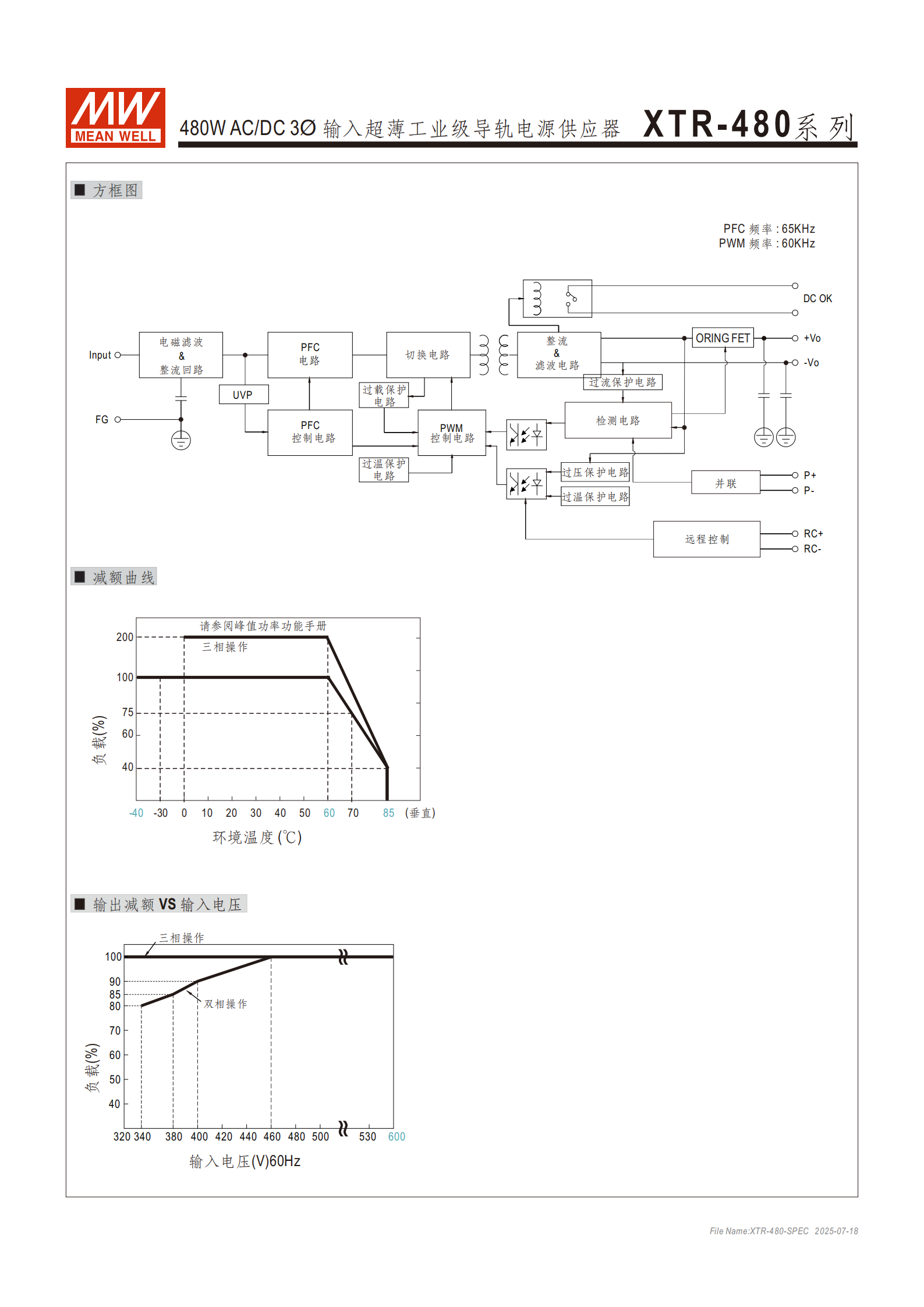

| 環境參數 | 工作溫度 | -40~+85℃，+60℃以上需按降額曲線減載 |
| 儲存條件 | -40~+85℃，10~95% RH（無冷凝） | |
| 耐振動 | 零件：10~500Hz、2G，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6 | |
| 操作海拔 | 最高 5000 米（超過 2000 米需降額） |
三、核心功能與特性
結構與設計優勢
超薄尺寸：機殼寬度僅63mm，節省安裝空間，適配 TS-35/7.5 或 15 DIN 導軌
散熱設計：無風扇自然風冷，避免風扇故障風險，適應惡劣工業環境
防護性能：內部 PCB 板帶保護涂層，具備基礎防潮、防塵能力
端子選項：提供 Blank（螺絲端子）、LA（免工具杠桿式）、PI（推入式）三種端子類型，均有現貨供應
關鍵功能
并聯擴展：支持 3+1 并聯，最大輸出功率可達1920W，內置主動式均流功能（P+/P - 引腳連接）

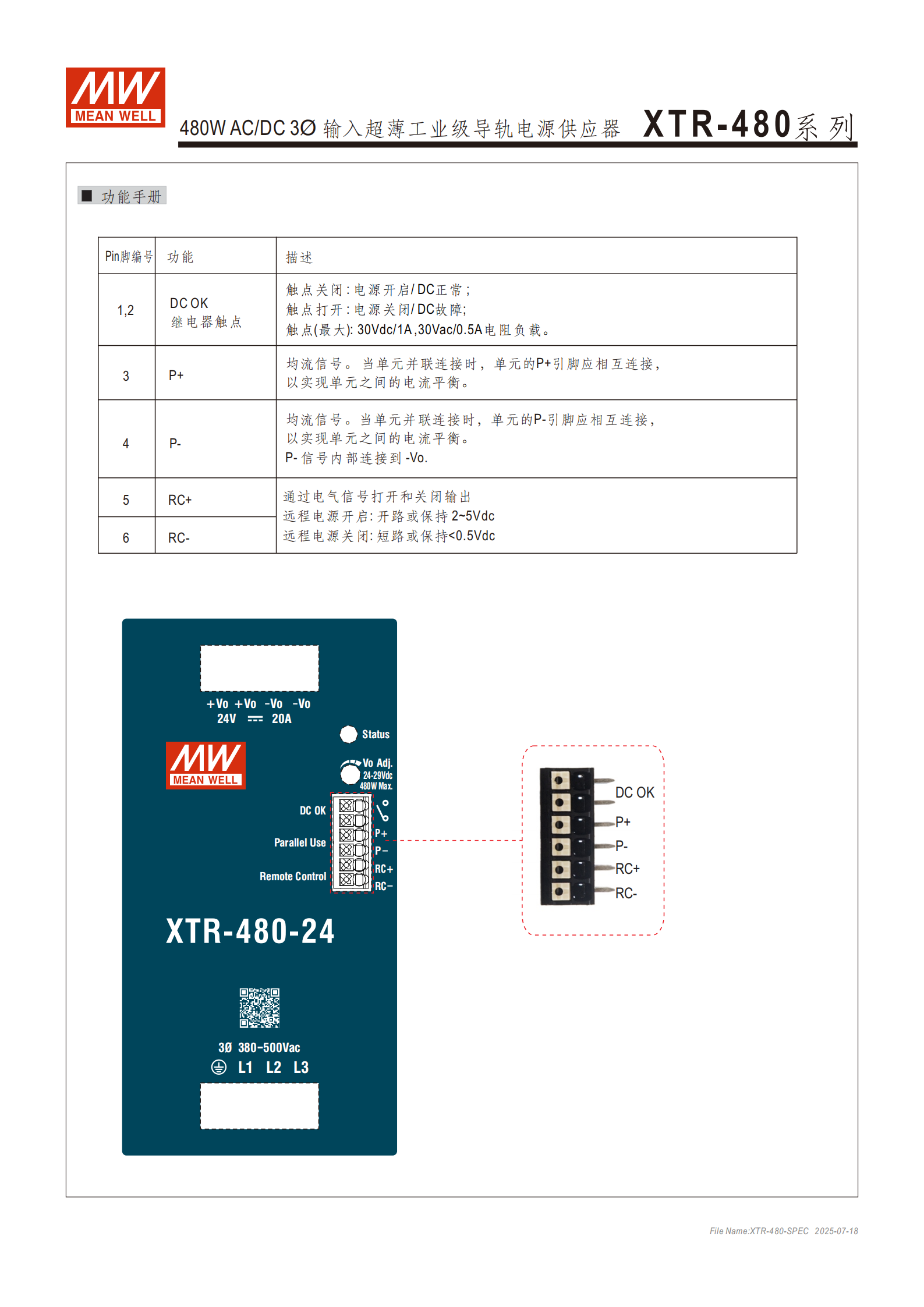

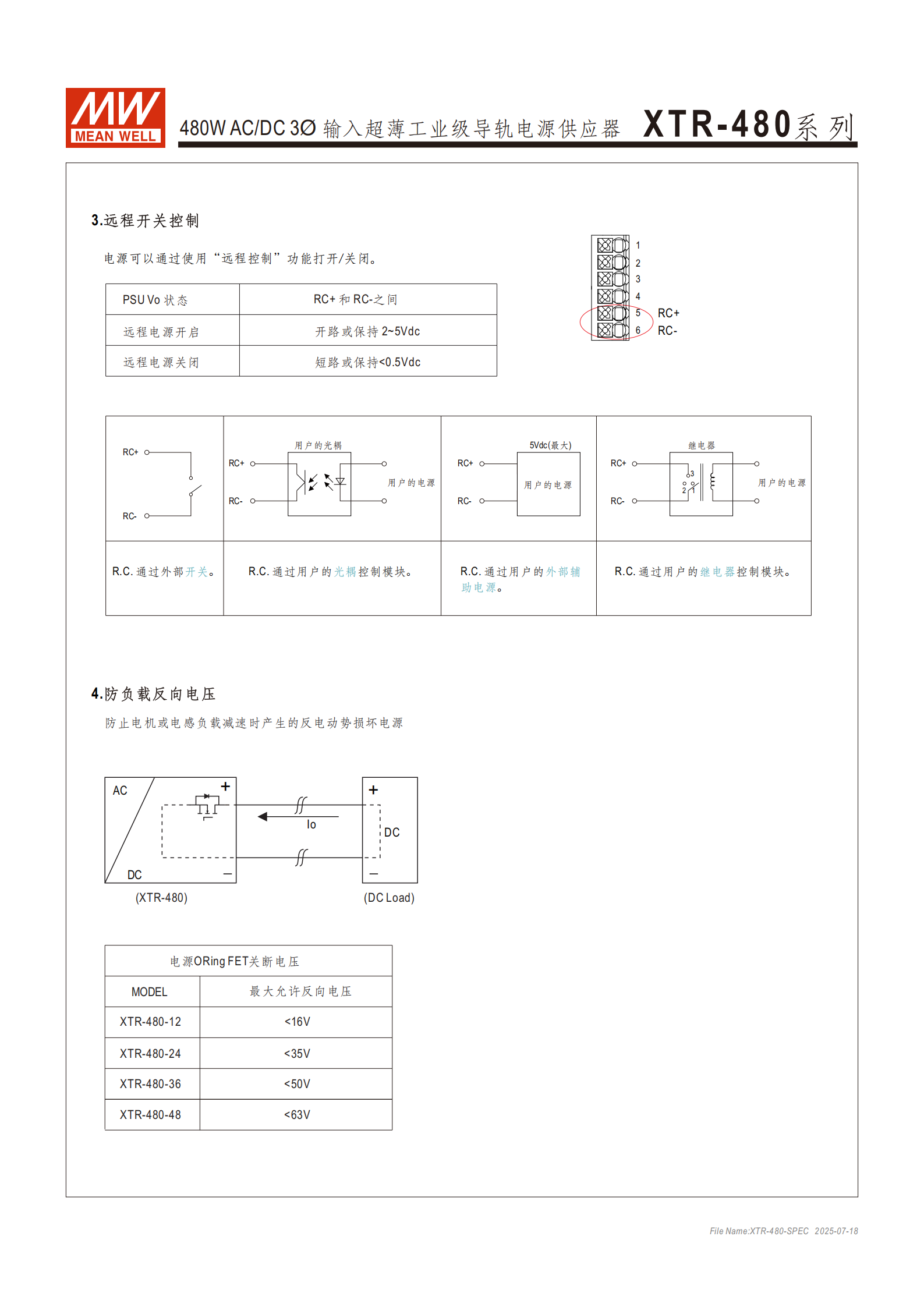

遠程控制：通過 RC+/RC - 端子實現開關控制（開路或 2~5Vdc 開啟，短路或 < 0.5Vdc 關閉）
DC OK 指示：繼電器觸點輸出（最大 30Vdc/1A、30Vac/0.5A），反饋電源工作狀態

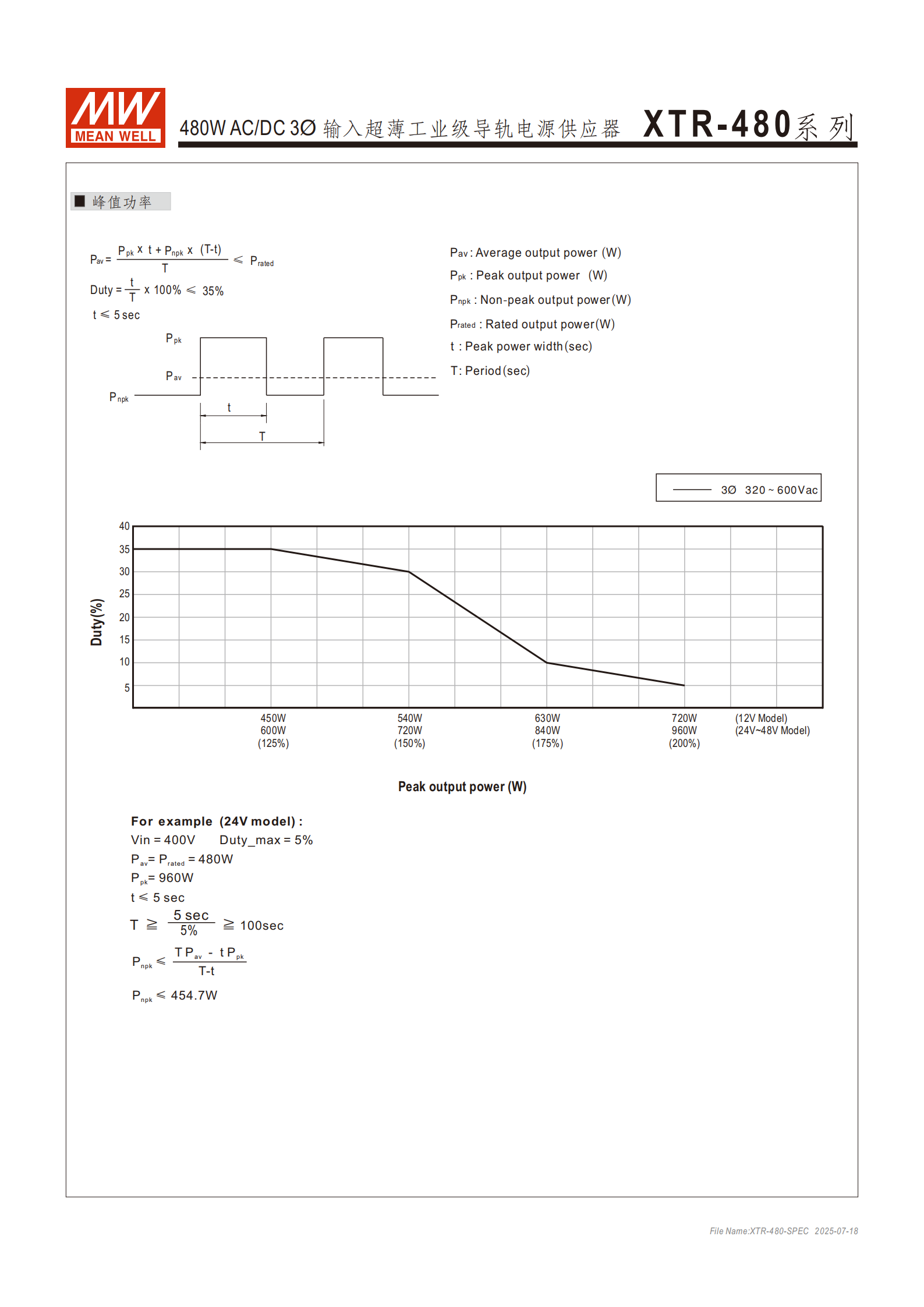

峰值功率：200% 峰值功率輸出，滿足電機啟動等短時高負載需求（占空比 < 35%）
防反向電壓：內置 ORing FET，防止電機 / 電感負載減速時的反電動勢損壞電源
保護機制
過載保護：105%~200% 額定功率時維持 5 秒，之后進入恒流不關機狀態
過壓保護：12V 型號 15~18V、24V 型號 30~35V、36V 型號 43~50V、48V 型號 56~65V，關閉輸出后自動恢復
過溫保護：溫度過高時關閉輸出或進入打嗝模式，溫度下降后自動恢復
其他保護：短路保護、超低浪涌電流（<10A）、過壓類別 Ⅲ（OVC III）合規

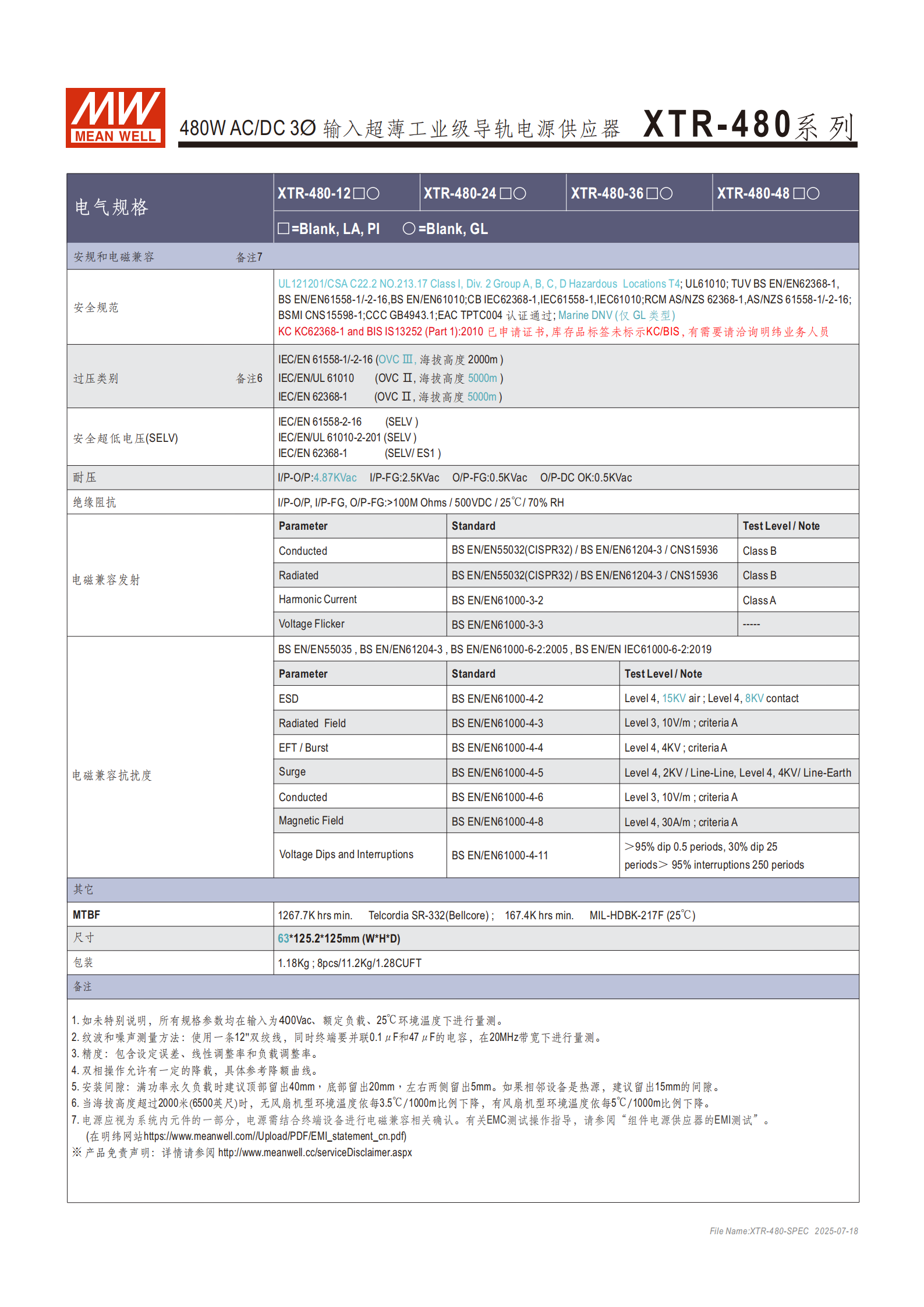

四、安規與電磁兼容
安規認證：UL61010、IEC62368-1、IEC61558-1、GB4943.1、DNV Marine、SEMI47、C1D2 HazLoc 等多國 / 多領域認證
電磁兼容（EMC）：
發射：傳導 & 輻射符合 EN55032 (CISPR32) Class B，諧波電流 Class A
抗擾度：ESD Level 4（空氣 15KV / 接觸 8KV）、浪涌 Level 4（線 - 線 2KV / 線 - 地 4KV）等
五、應用場景
工業控制系統
半導體制造設備
工廠自動化設備
機電一體化設備
4. 關鍵問題及答案
問題 1：XTR-480 系列電源的核心適配場景與突出優勢是什么？
答案：核心適配場景為工業控制系統、半導體制造設備、工廠自動化等對電源尺寸、可靠性、環境適應性有嚴格要求的工業場景。突出優勢包括：① 超薄 63mm 寬度，節省安裝空間；② -40~+85℃超寬工作溫度 + 無風扇設計，適配惡劣工業環境；③ 95.5% 超高效率 +<3.0W 空載功耗，節能減碳；④ 支持 3+1 并聯（最大 1920W）和 200% 峰值功率，滿足高功率 / 短時重載需求；⑤ 多國安規認證 + 5 年保固，可靠性有保障。

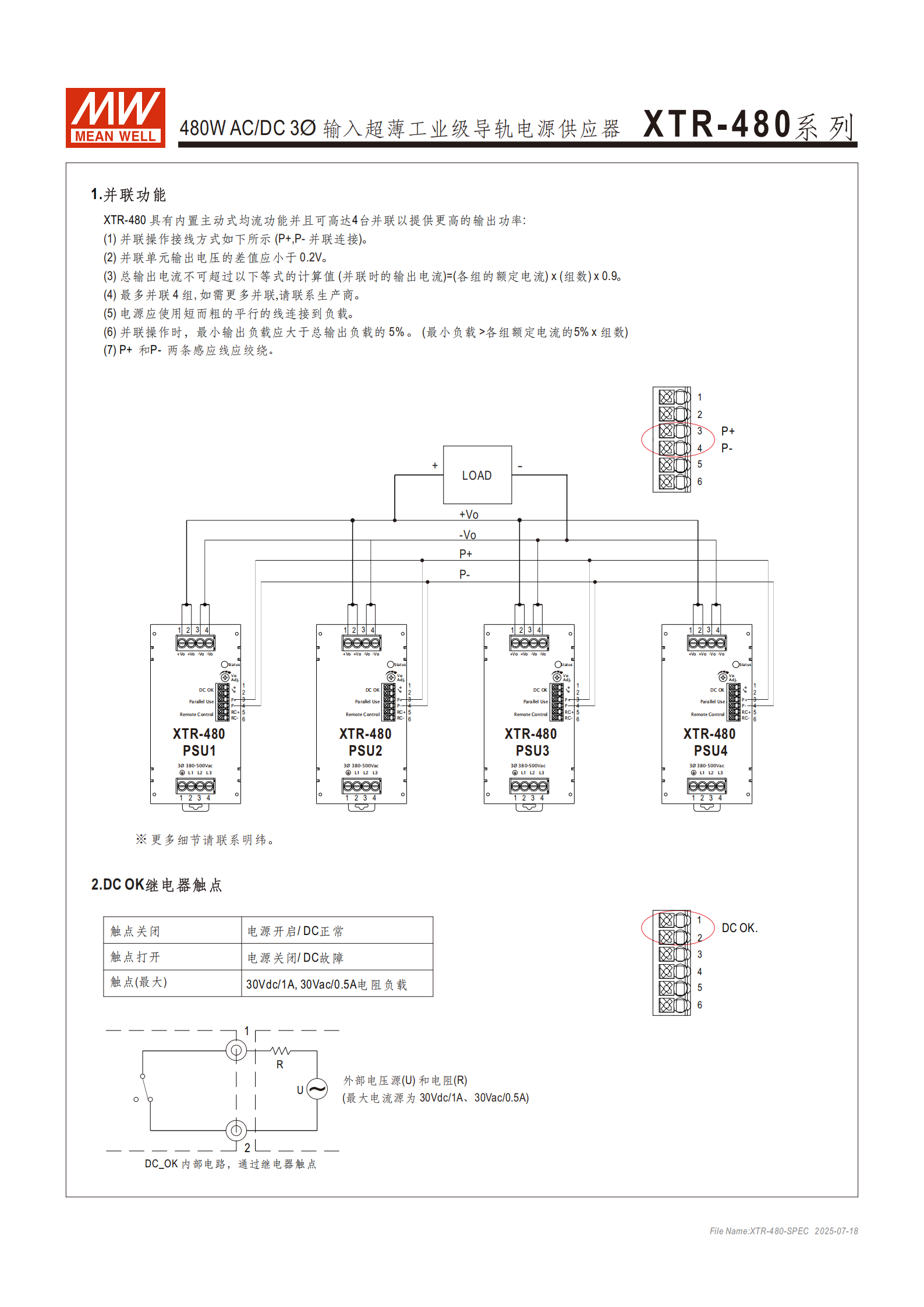

問題 2：XTR-480 系列電源的并聯功能需滿足哪些關鍵條件？
答案：并聯功能需滿足以下條件：① 最多并聯 4 臺（3+1），需將各單元的 P+、P - 均流引腳分別互聯；② 并聯單元的輸出電壓差值需小于 0.2V；③ 總輸出電流≤各組額定電流 × 組數 ×0.9；④ 最小輸出負載需大于總輸出負載的 5%（或 > 5%× 各組額定電流 × 組數）；⑤ 電源到負載需用短而粗的平行線連接，且 P+/P - 感應線需絞繞；⑥ 如需更多臺并聯，需聯系生產商確認。
問題 3：XTR-480 系列不同輸出電壓型號的關鍵參數（額定電流、峰值電流、過壓保護值）有何差異？
答案：不同輸出電壓型號的核心參數差異如下表：
| 型號 | 額定電流 | 峰值電流（5 秒） | 過壓保護值 |
|---|---|---|---|
| XTR-480-12 | 30A | 60A | 15~18V |
| XTR-480-24 | 20A | 40A | 30~35V |
| XTR-480-36 | 13.3A | 26.7A | 43~50V |
| XTR-480-48 | 10A | 20A | 56~65V |
