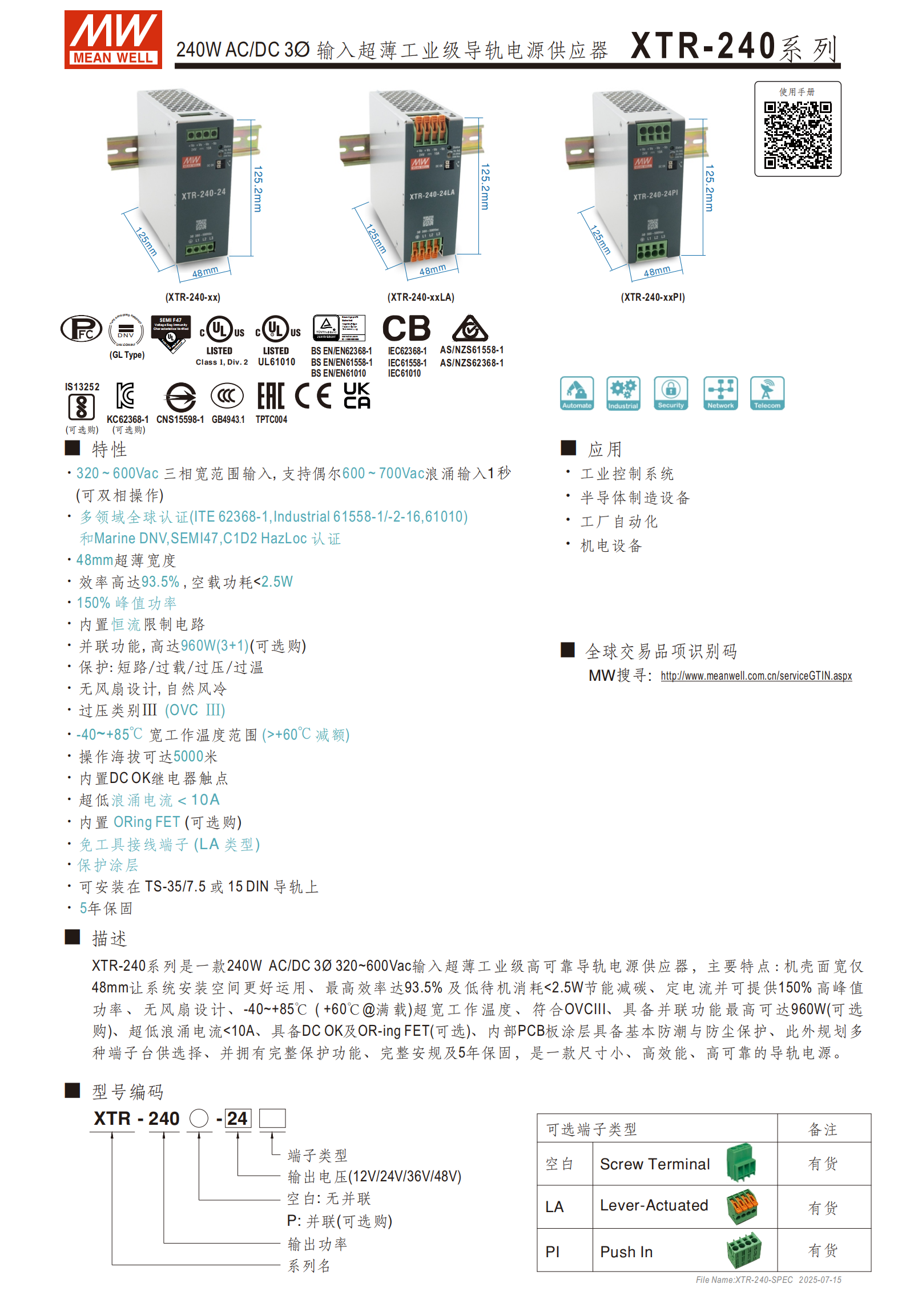

XTR-240 系列是240W AC/DC 三相輸入超薄工業級導軌電源供應器，輸入電壓范圍320~600Vac（支持雙相操作），機殼寬度僅48mm，效率高達93.5% ，空載功耗 <2.5W，具備150% 峰值功率輸出、無風扇自然風冷設計，工作溫度范圍 **-40~+85℃** ，支持最多4 臺并聯（960W） ，擁有短路 / 過載 / 過壓 / 過溫等完整保護功能及多領域全球認證，適配 TS-35/7.5 或 15 DIN 導軌安裝，提供5 年保固，廣泛應用于工業控制系統、半導體制造設備等場景。
XTR-240 系列是240W AC/DC 三相輸入超薄工業級高可靠導軌電源供應器，核心優勢在于小尺寸、高效能、寬環境適應性，適配工業多場景高要求供電需求，提供 5 年保固服務。

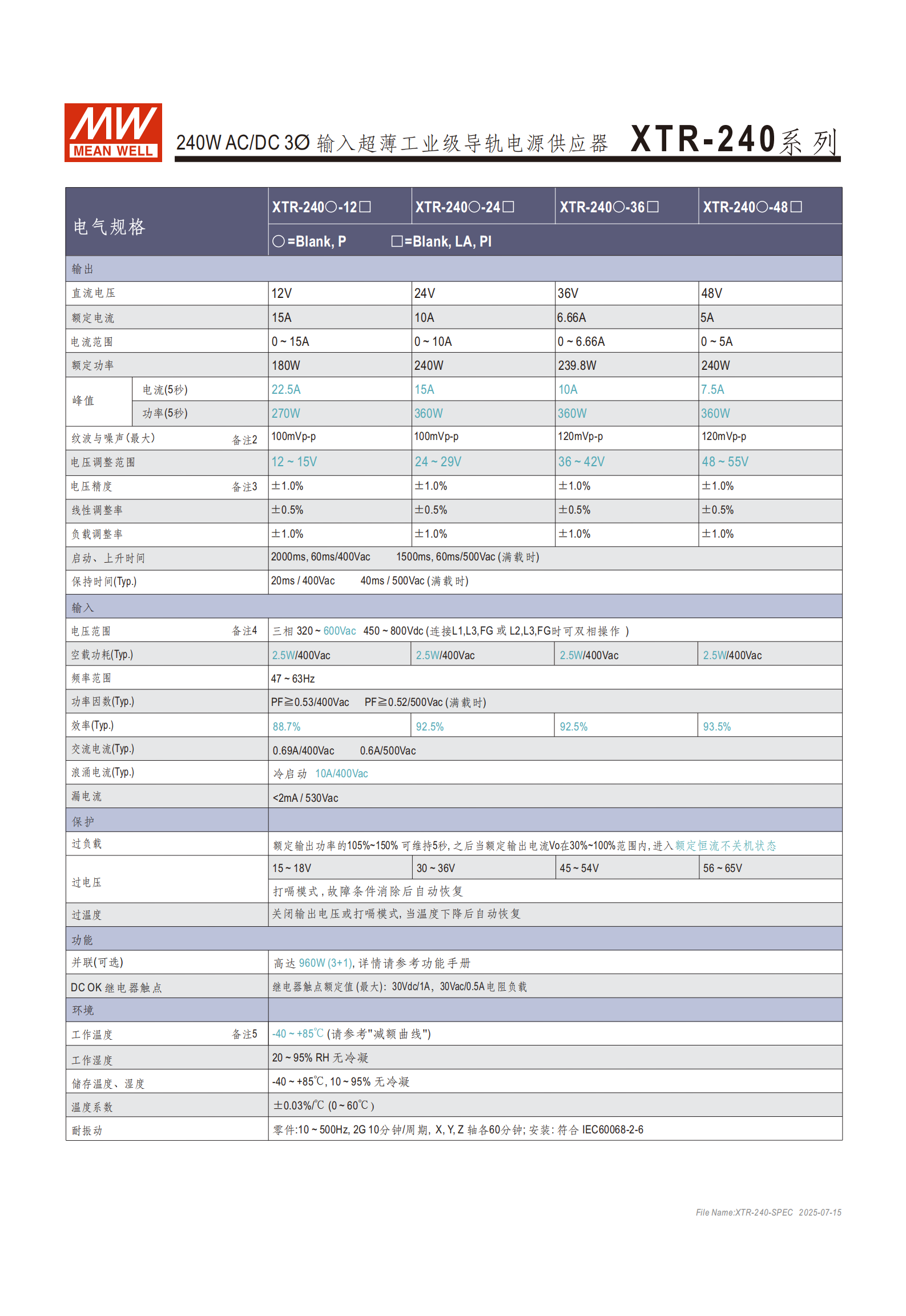

二、核心規格參數
（1）輸入?yún)?shù)
| 參數名稱 | 具體數值 |
|---|---|
| 電壓范圍 | 三相 320~600Vac；450~800Vdc（雙相操作：L1,L3,FG 或 L2,L3,FG） |
| 頻率范圍 | 47~63Hz |
| 空載功耗（Typ.） | 2.5W/400Vac |
| 浪涌電流（Typ.） | 冷啟動 10A/400Vac |
| 漏電流 | <2mA/530Vac |
| 功率因數（Typ.） | PF≥0.53/400Vac；PF≥0.52/500Vac（滿載） |
（2）輸出參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流（5 秒） | 峰值功率 | 紋波噪聲 | 電壓調整范圍 |
|---|---|---|---|---|---|---|---|
| XTR-240-12 | 12V | 15A | 180W | 22.5A | 270W | 100mVp-p | 12~15V |
| XTR-240-24 | 24V | 10A | 240W | 15A | 360W | 100mVp-p | 24~29V |
| XTR-240-36 | 36V | 6.66A | 239.8W | 10A | 360W | 120mVp-p | 36~42V |
| XTR-240-48 | 48V | 5A | 240W | 7.5A | 360W | 120mVp-p | 48~55V |
| 共性參數 | - | - | - | - | - | - | 線性調整率 ±0.5%；負載調整率 ±1.0% |
（3）環境與物理參數

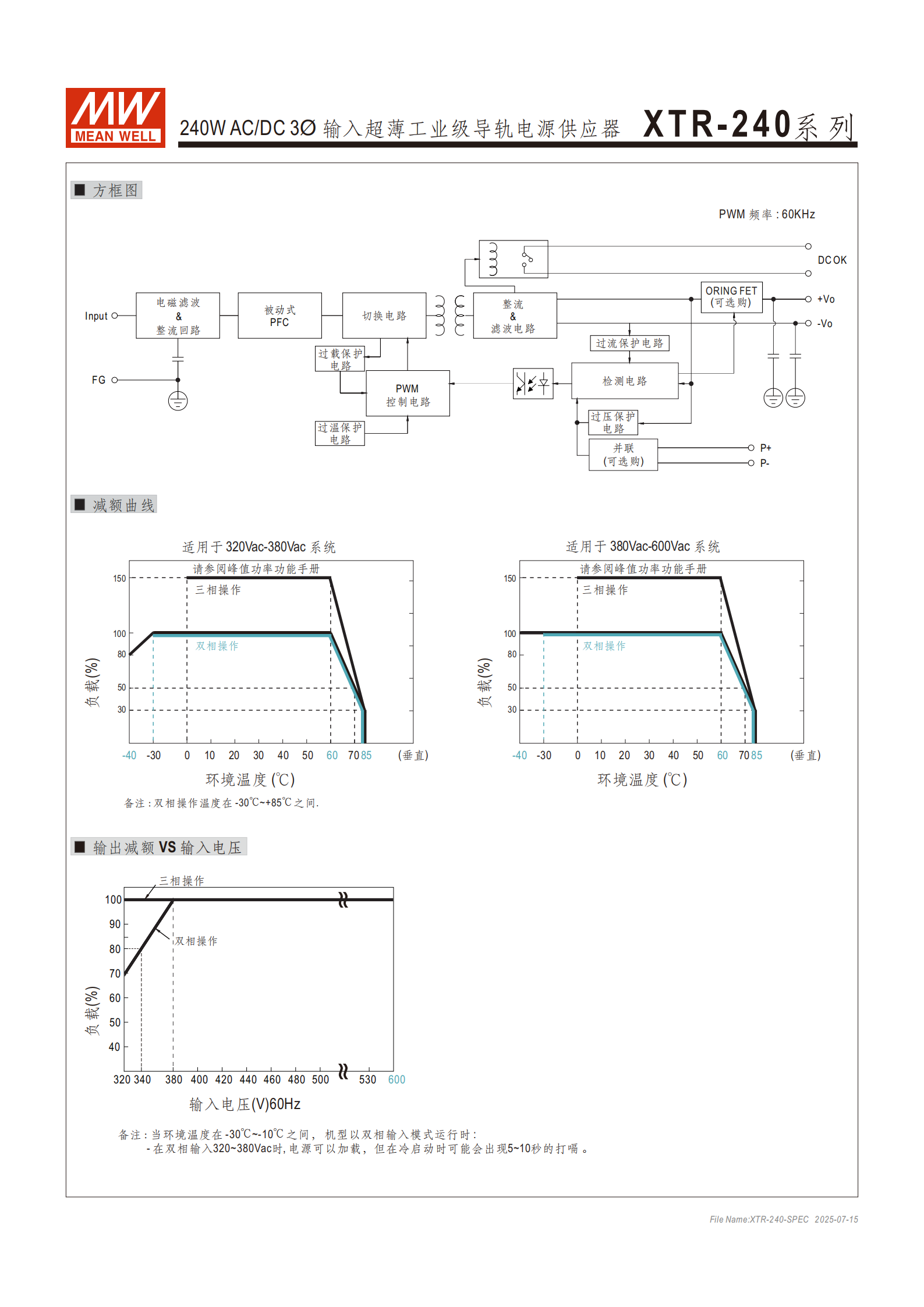

工作溫度：-40~+85℃（+60℃@滿載，需參考減額曲線）
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
工作濕度：20~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~60℃）
耐振動：零件 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
尺寸：48125.2125mm（WHD）
重量：0.8Kg；包裝規格 12pcs/11.8Kg/1.16CUFT
操作海拔：最高5000 米（海拔超 2000 米需降額）
三、核心特性與功能
結構與節能特性：
超薄寬度48mm，節省安裝空間；
效率高達93.5%（XTR-240-48），空載功耗 <2.5W，節能減碳；
無風扇設計，自然風冷，低噪音；
PCB 板帶保護涂層，防潮防塵。
功率與擴展功能：

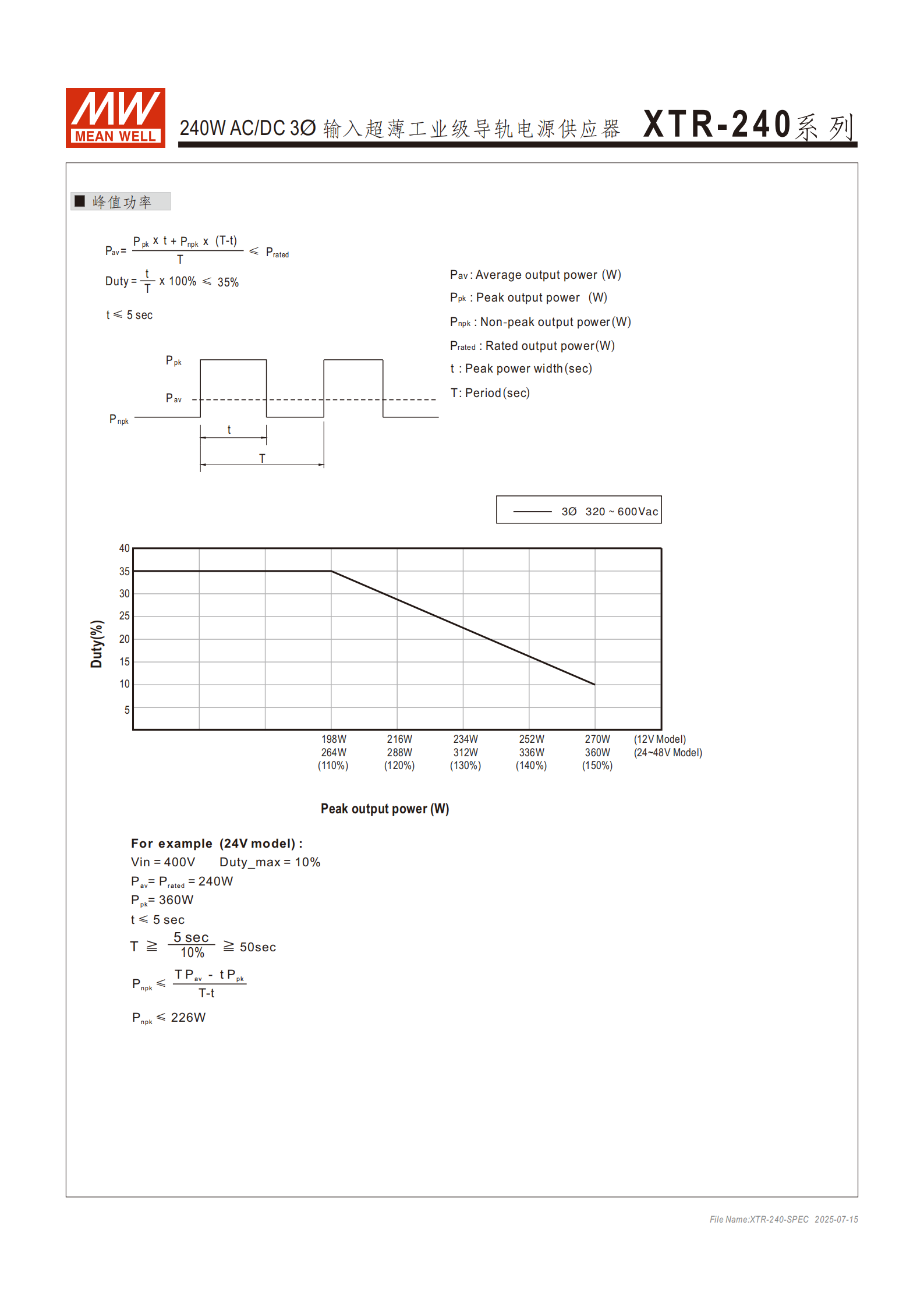

150% 峰值功率輸出，持續5 秒（占空比 < 35%）；
并聯功能（可選）：最多 4 臺并聯，總功率達960W（3+1），支持主動式均流；

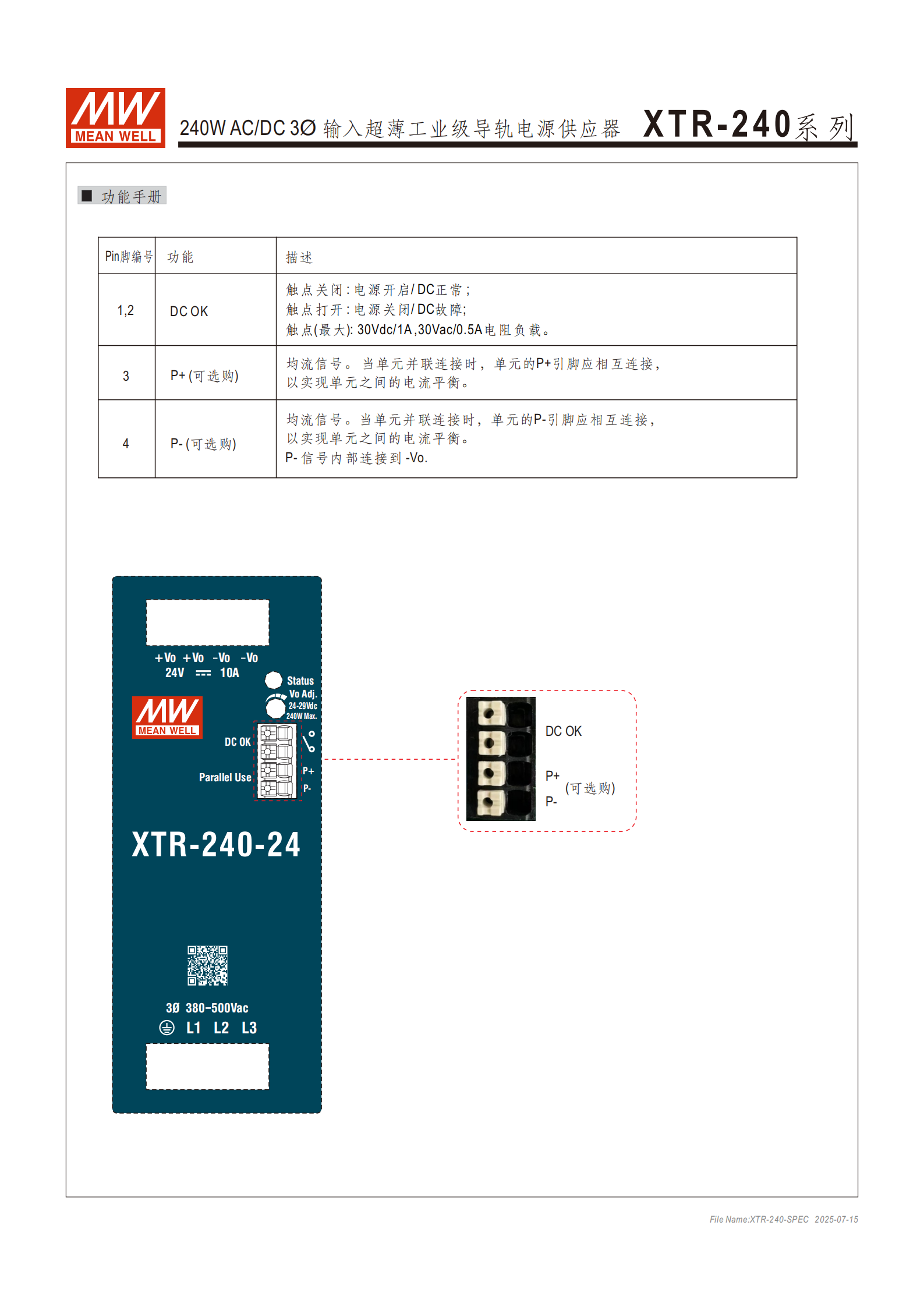

內置 DC OK 繼電器觸點（額定 30Vdc/1A、30Vac/0.5A 電阻負載）；

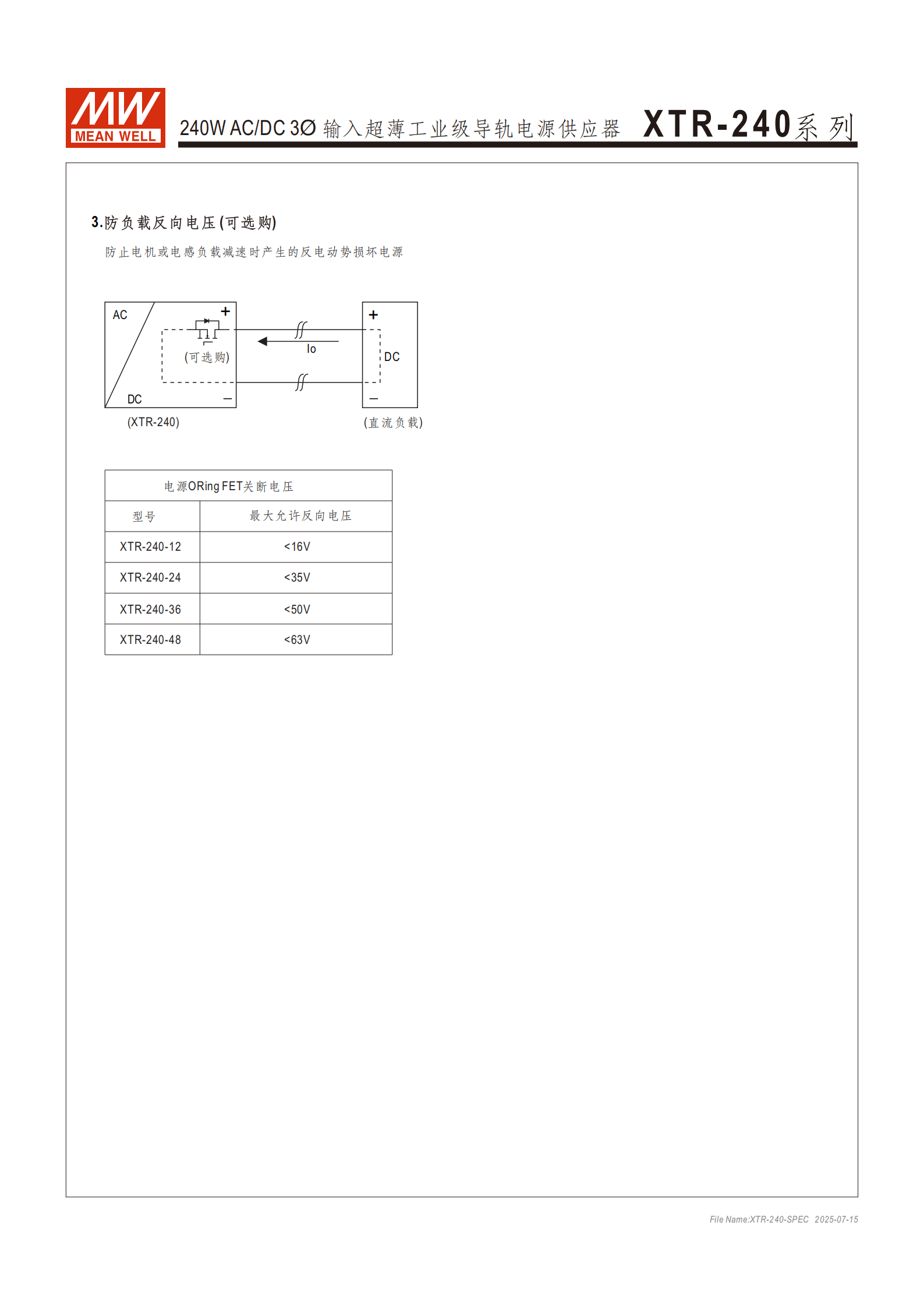

可選 ORing FET，防負載反向電壓（反電動勢保護）。
保護功能：
過負載保護：105%~150% 額定功率維持 5 秒，后進入恒流不關機狀態；
過電壓保護：12V 型號 15~18V、24V 型號 30~36V、36V 型號 45~54V、48V 型號 56~65V（打嗝模式，故障消除自動恢復）；
過溫度保護：關閉輸出或打嗝模式，溫度下降后自動恢復；
短路保護：完整保護機制。
端子類型選擇：| 端子類型標識 | 端子類型 | 供應狀態 ||--------------|----------|----------|| 空白 | Screw Terminal | 有貨 || LA | Lever-Actuated | 有貨 || PI | Push In | 有貨 |
四、認證與應用

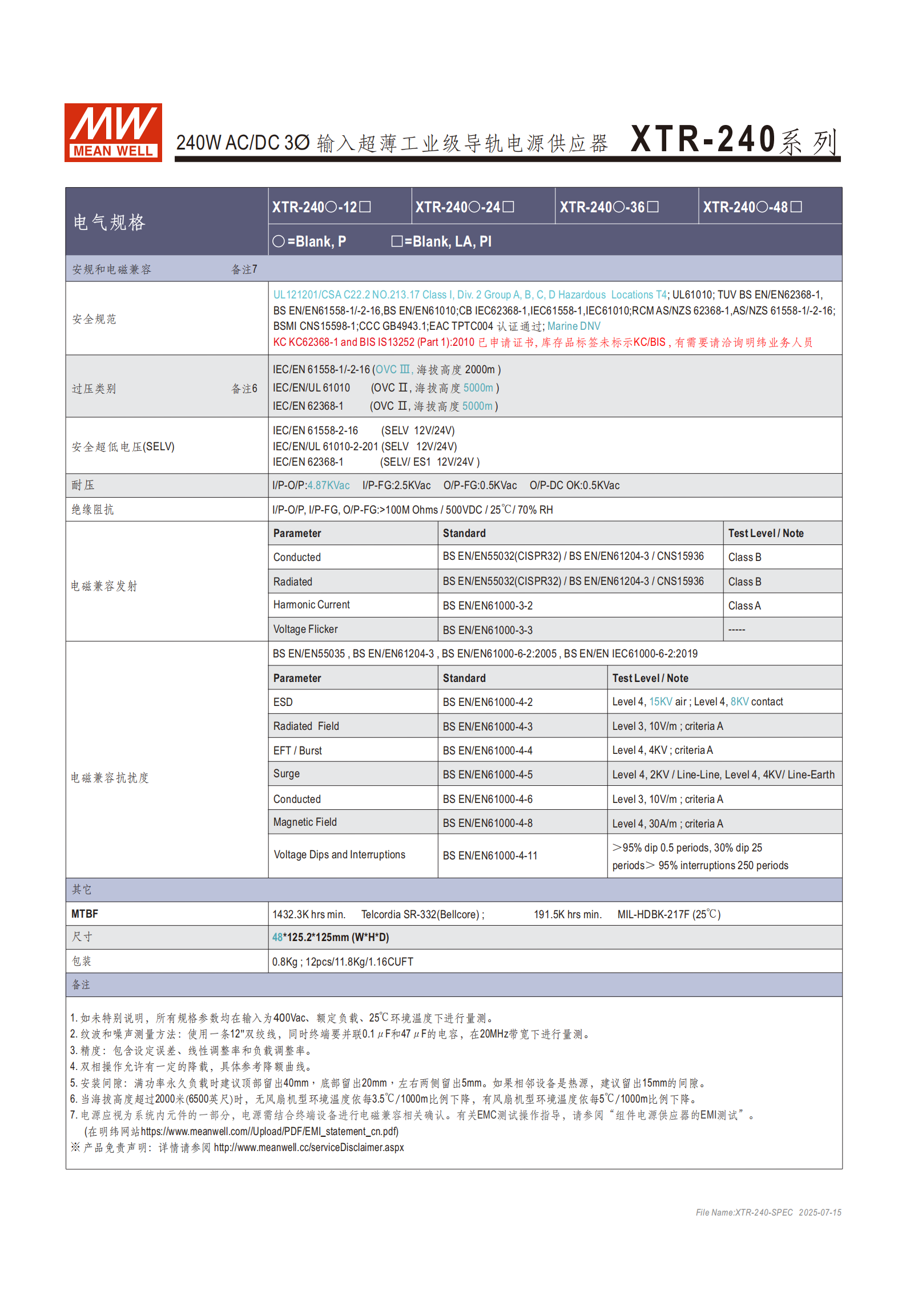

全球認證：
ITE 類：UL61010、TUV BS EN/EN62368-1、IEC61558-1 等；
特殊認證：Marine DNV、SEMI47、C1D2 HazLoc、EAC TPTC004 等；
區域認證：CCC GB4943.1、BSMI CNS15598-1、KC62368-1（申請中）等。
應用場景：
工業控制系統、半導體制造設備、工廠自動化、機電設備等。
五、接線與安裝
接線規格（依端子類型分 Screw Terminal、Lever-Actuated、Push In）：| 接線參數 | 交流輸入 T.B | 直流輸出 T.B | 信號連接器 ||----------|-------------|-------------|------------|| 實心線最大規格 | 2.6mm2 | 2.6mm2 | 1.5mm2 || A.W.G（XTR-240-12） | 18~10 AWG | 12~10 AWG | 24~16 AWG || A.W.G（24/36/48V） | 16~10 AWG | 12~10 AWG | 24~16 AWG || 剝線長度 | 10~11mm | 10~11mm | 8~9mm || 端子扭矩 | 5 Lb-In | 5 Lb-In | / |
安裝要求：
適配導軌：TS-35/7.5 或 TS-35/15 DIN 導軌；
安裝間隙：滿載永久負載時，頂部 40mm、底部 20mm、兩側 5mm；相鄰設備為熱源時留 15mm；
雙相操作溫度限制：-30~+85℃。
4. 關鍵問題
問題 1：XTR-240 系列電源的核心適配場景及突出優勢是什么？
答案：核心適配場景為工業控制系統、半導體制造設備、工廠自動化、機電設備等工業高要求場景。突出優勢包括：① 超薄 48mm 寬度 + 無風扇設計，節省安裝空間且低噪音；② 寬輸入電壓（320~600Vac）+ 寬工作溫度（-40~+85℃），適應復雜工業環境；③ 高效（最高 93.5%）+ 低空載功耗（<2.5W），節能減碳；④ 支持 150% 峰值功率和 4 臺并聯（960W），擴展靈活；⑤ 完整保護功能 + 多全球認證 + 5 年保固，可靠性高。
問題 2：XTR-240 系列不同型號的輸出關鍵參數（電壓、電流、功率）有何差異？
答案：各型號核心輸出參數差異如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流（5 秒） | 峰值功率 |
|---|---|---|---|---|---|
| XTR-240-12 | 12V | 15A | 180W | 22.5A | 270W |
| XTR-240-24 | 24V | 10A | 240W | 15A | 360W |
| XTR-240-36 | 36V | 6.66A | 239.8W | 10A | 360W |
| XTR-240-48 | 48V | 5A | 240W | 7.5A | 360W |
| 共性：電壓調整范圍均為額定電壓的 1.25 倍左右，紋波噪聲≤120mVp-p，線性 / 負載調整率分別為 ±0.5%/±1.0%。 |

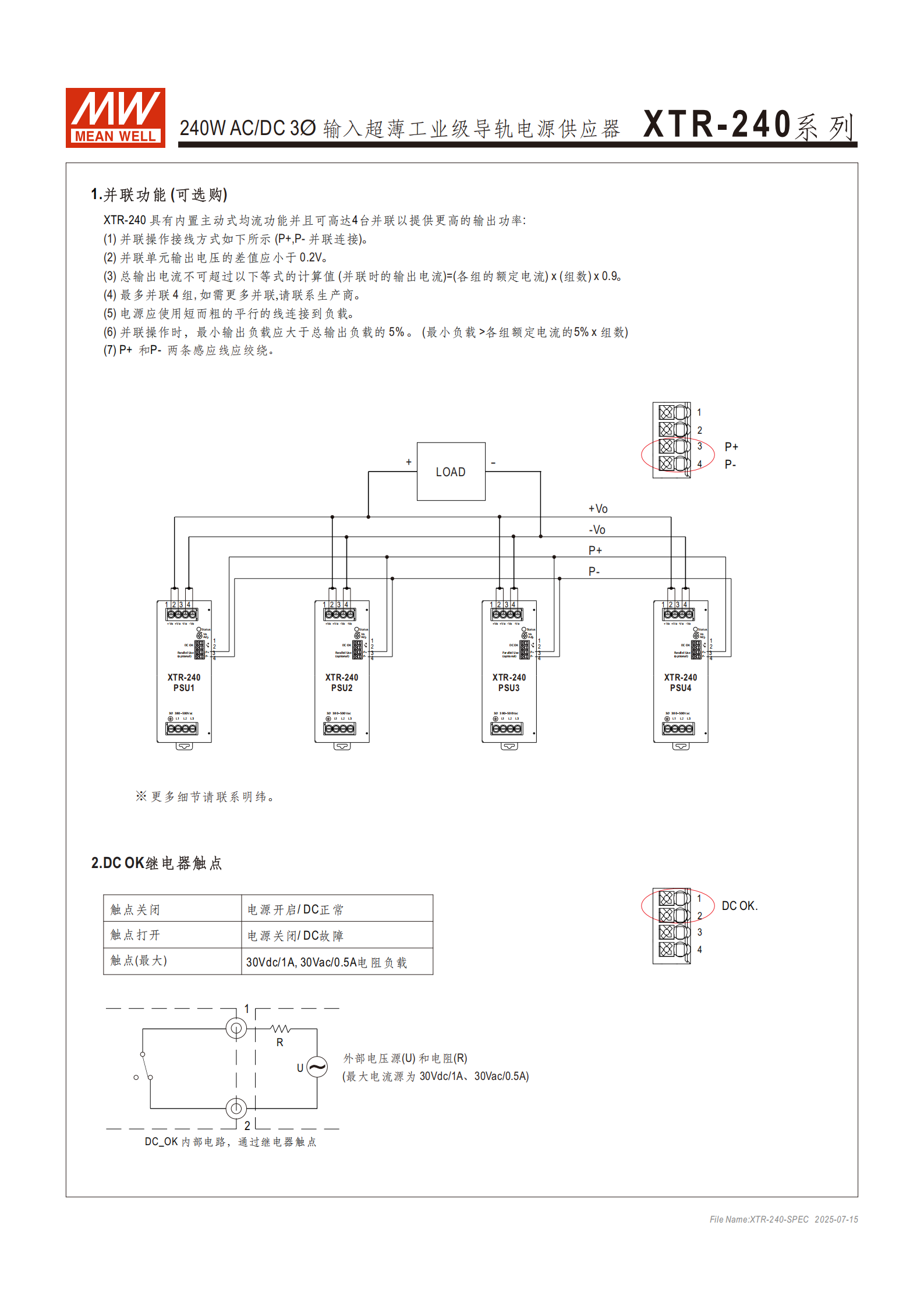

問題 3：XTR-240 系列電源并聯使用時需滿足哪些關鍵條件？
答案：并聯使用（可選功能）需滿足以下條件：① 接線要求：并聯單元的 P+、P - 引腳需分別相互連接，采用短而粗的平行線連接負載，P + 和 P - 感應線需絞繞；② 電壓匹配：并聯單元輸出電壓差值應小于 0.2V；③ 負載限制：最小輸出負載需大于總輸出負載的 5%（或大于各組額定電流總和的 5%）；④ 數量限制：最多并聯 4 臺，如需更多需聯系生產商；⑤ 功率計算：總輸出電流≤各組額定電流 × 組數 ×0.9。
