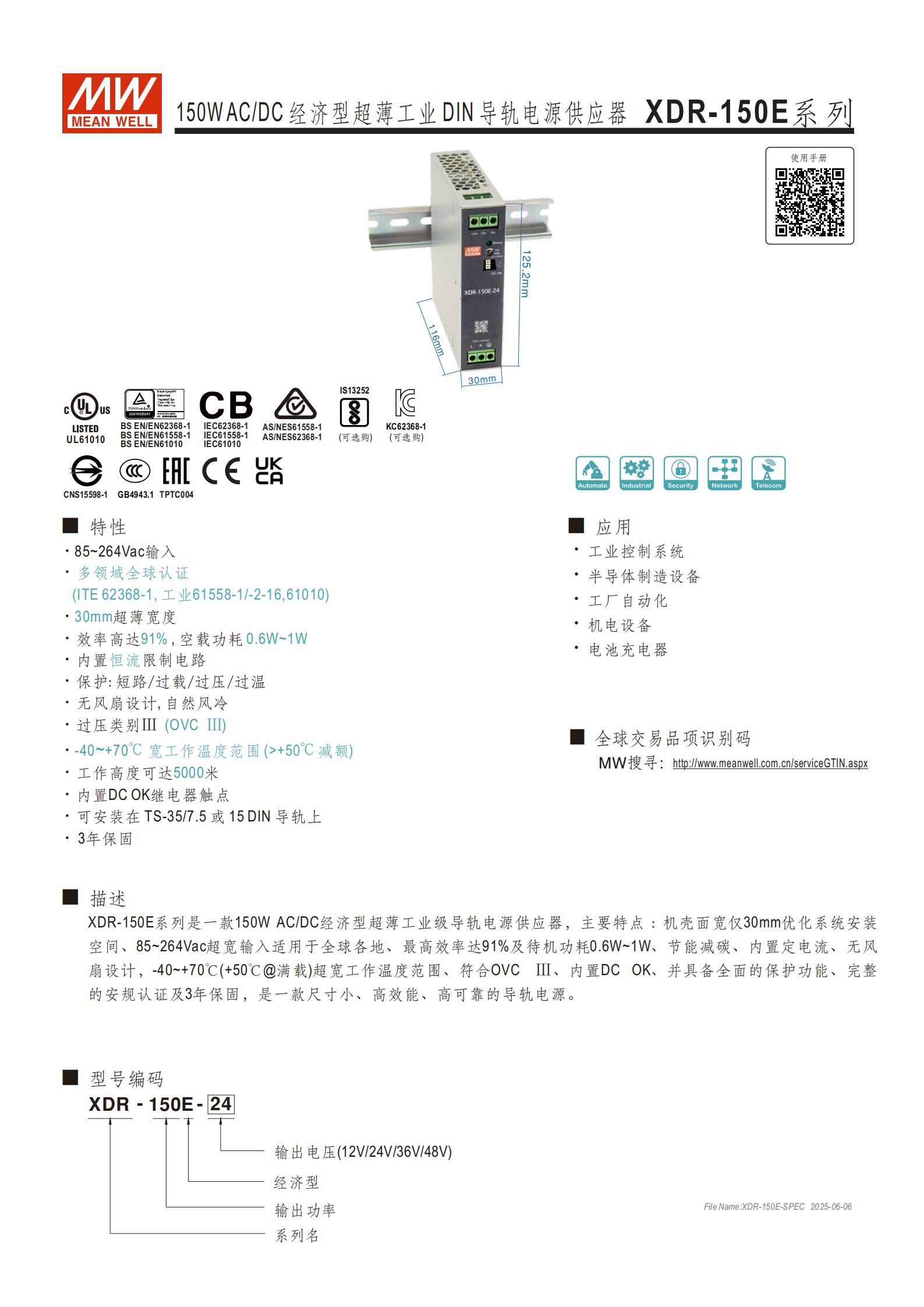

XDR-150E 系列是150W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，具備85~264Vac 超寬輸入、30mm 超薄寬度、91% 最高效率及0.6W~1W 低空載功耗，支持 **-40~+70℃寬工作溫度范圍 **（+50℃以上需減額），內置短路 / 過載 / 過壓 / 過溫保護及 DC OK 繼電器觸點，符合多項全球安規認證，可安裝于 TS-35/7.5 或 15 DIN 導軌，提供 3 年保固，適用于工業控制系統、工廠自動化等多類工業場景。
一、產品概述
XDR-150E 系列是一款面向工業場景的150W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，核心優勢集中在空間優化、高效節能、環境適應性及可靠性上，無風扇自然風冷設計減少故障點，全面的保護功能和全球安規認證使其適用于多領域工業設備供電。
二、核心參數明細
（1）輸入規格
| 項目 | 具體參數 |
|---|---|
| 交流電壓范圍 | 85~264Vac |
| 直流電壓范圍 | 120-370Vdc |
| 頻率范圍 | 47~63Hz |
| 空載功耗（Typ.） | 0.6W@115Vac、0.9W@230Vac |
| 液涌電流（Typ.） | 40A/230Vac（冷啟動）、20A/115Vac |
| 漏電流 | <1mA/240Vac |

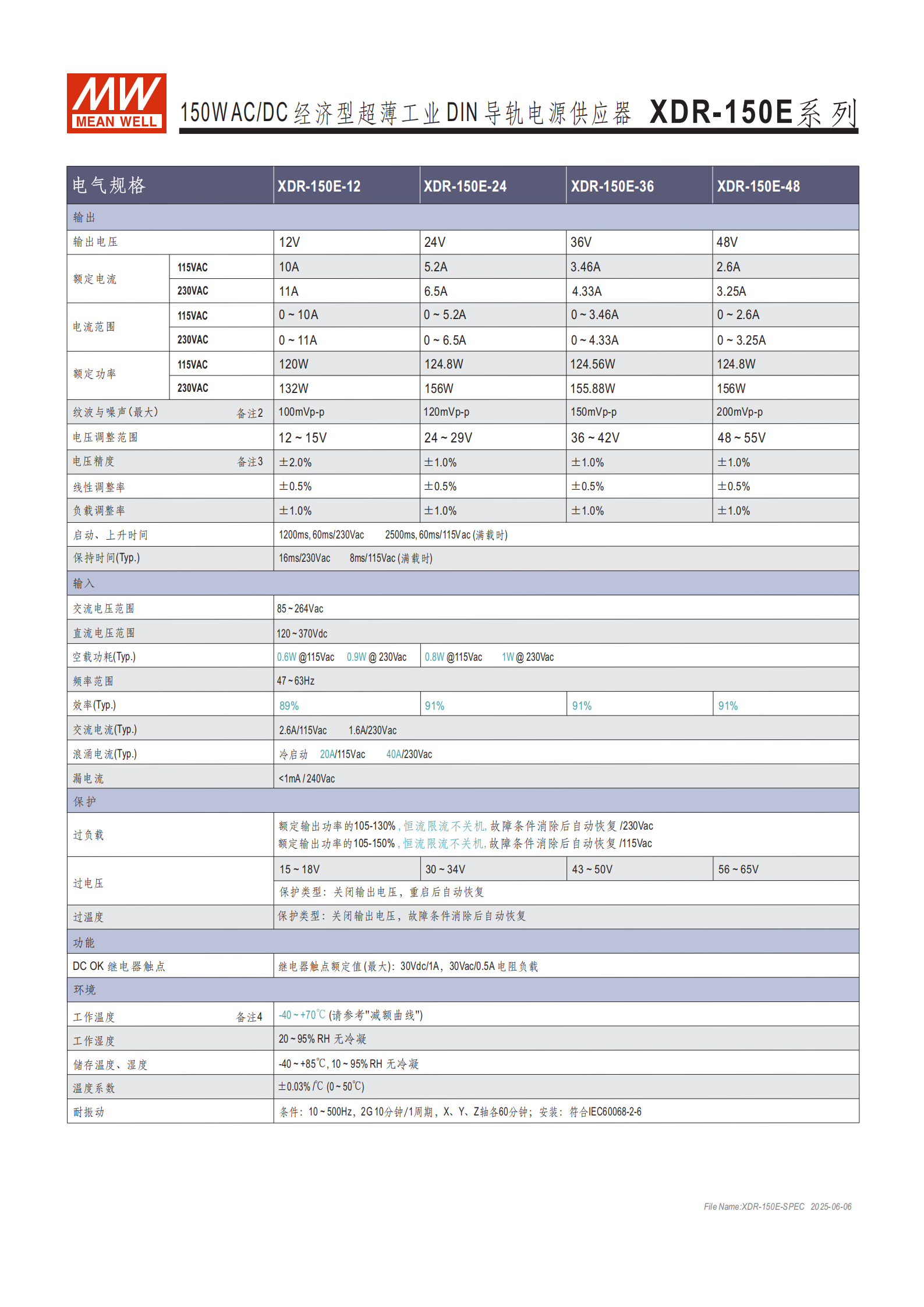

（2）輸出規格（按型號分類）
| 型號 | 輸出電壓 | 115VAC 額定電流 | 230VAC 額定電流 | 115VAC 額定功率 | 230VAC 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| XDR-150E-12 | 12V（可調 12~15V） | 10A | 11A | 120W | 132W | 100mVp-p | ±2.0% |
| XDR-150E-24 | 24V（可調 24~29V） | 5.2A | 6.5A | 124.8W | 156W | 120mVp-p | ±1.0% |
| XDR-150E-36 | 36V（可調 36~42V） | 3.46A | 4.33A | 124.56W | 155.88W | 150mVp-p | ±1.0% |
| XDR-150E-48 | 48V（可調 48~55V） | 2.6A | 3.25A | 124.8W | 156W | 200mVp-p | ±1.0% |
（3）其他關鍵電氣參數
負載調整率：所有型號均為 ±1.0%
啟動、上升時間：230Vac 滿載時 1200ms（啟動）、60ms（上升）；115Vac 滿載時 2500ms（啟動）、60ms（上升）
保持時間（Typ.）：230Vac 滿載時 16ms；115Vac 滿載時 8ms
溫度系數：0.03%/℃（0-50℃）
三、保護功能與特殊設計
保護機制
過載保護：230Vac 下為額定輸出功率的 105-130%，115Vac 下為 105-150%，恒流限流不關機，故障消除后自動恢復
過壓保護：12V 型號 15~18V、24V 型號 30~34V、36V 型號 43~50V、48V 型號 56~65V，關閉輸出，重啟后恢復
過溫保護：關閉輸出，故障消除后自動恢復
短路保護：內置短路保護電路
特殊功能
內置恒流限制電路，適配電池充電器等場景

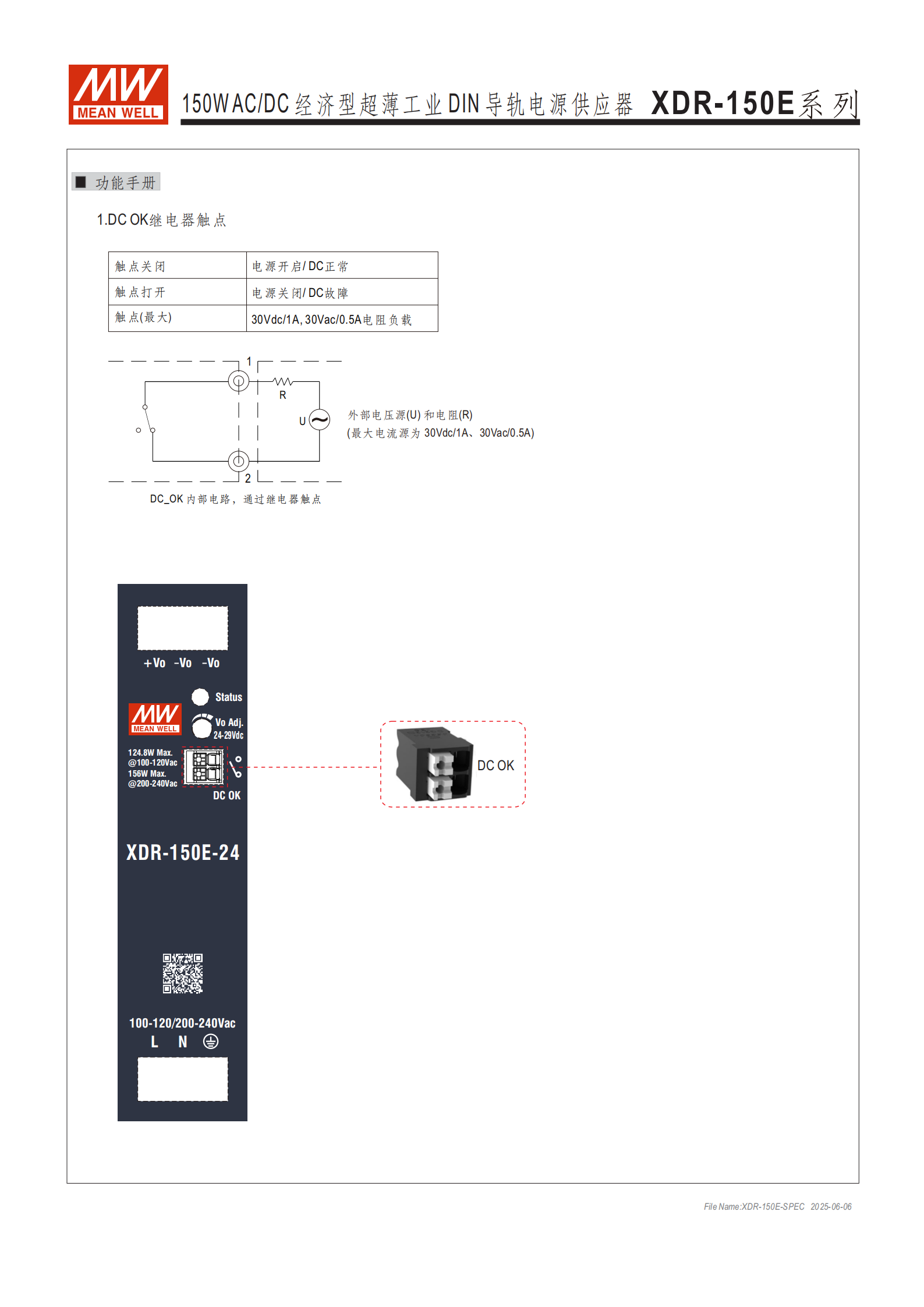

DC OK 繼電器觸點：額定值最大 30Vdc/1A、30Vac/0.5A（電阻負載），電源開啟 / DC 正常時觸點關閉，電源關閉 / DC 故障時觸點打開
四、環境與安裝要求
環境參數

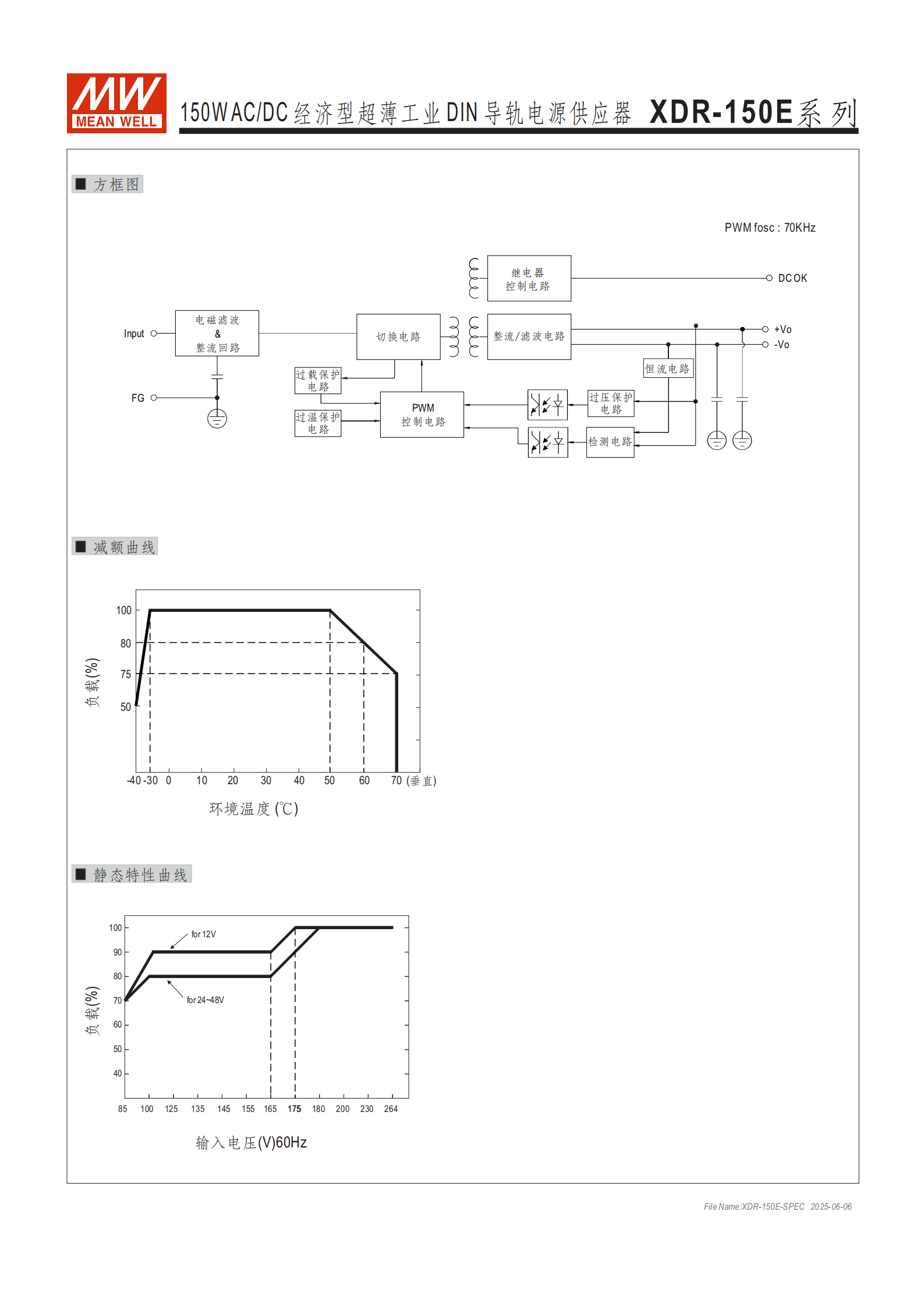

工作溫度：-40~+70℃（+50℃以上需按減額曲線降載，-40~-20℃且輸入 85~90Vac 時負載降至 40%）
工作濕度：20-95% RH（無冷凝）
儲存溫度、濕度：-40~+85℃，10-95% RH（無冷凝）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘（符合 IEC60068-2-6）
工作高度：最高 5000 米（海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃）

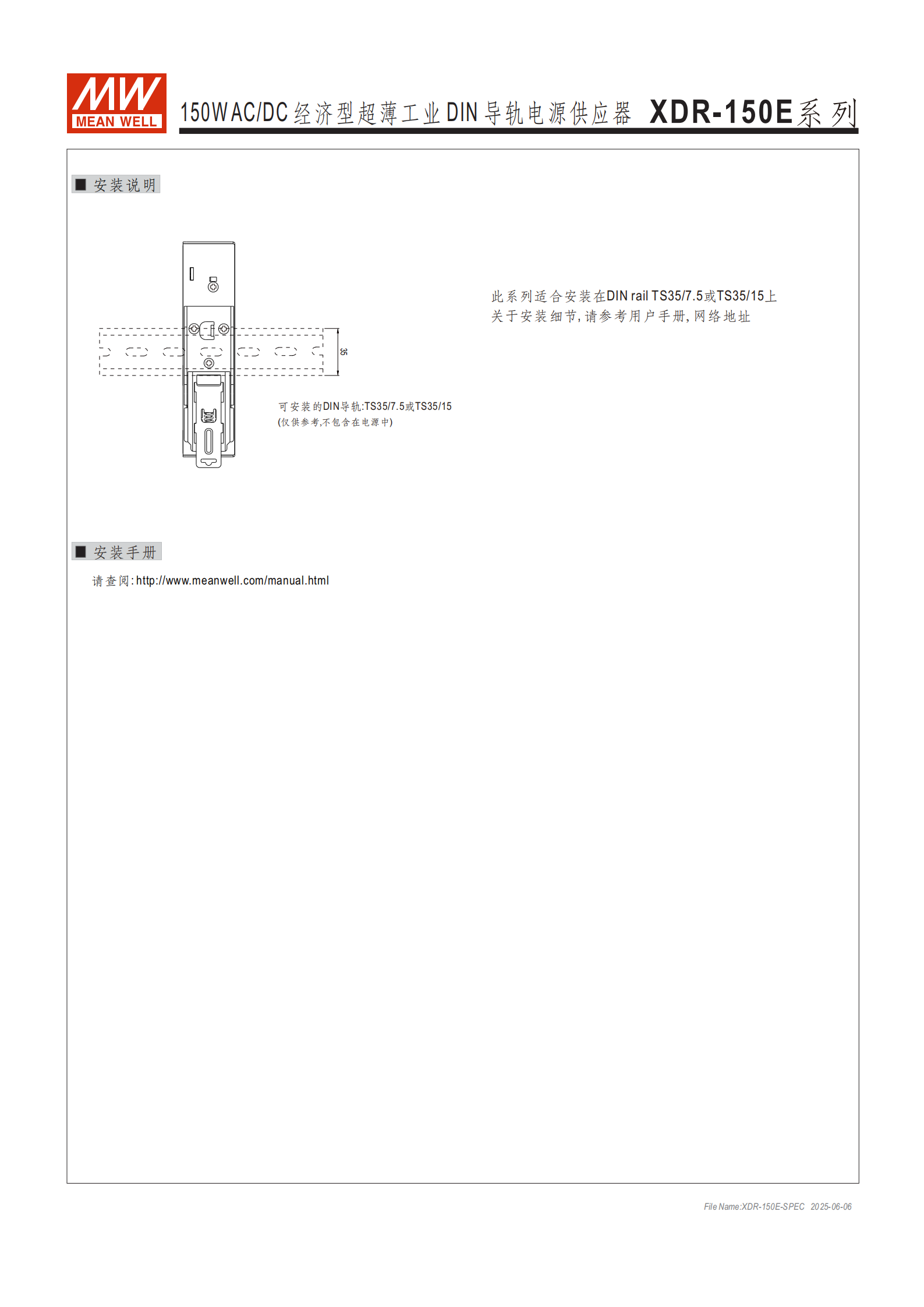

安裝規范
適配導軌：TS-35/7.5 或 TS-35/15 DIN 導軌
安裝間隙：滿功率永久負載時，頂部 40mm、底部 20mm、左右兩側 5mm；相鄰設備為熱源時預留 15mm
接線要求：實心線最大 2.6mm（交流 / 直流輸出）、1.5mm（信號連接器），剝線長度 7~9mm，螺絲端子扭矩 5 Lb-In

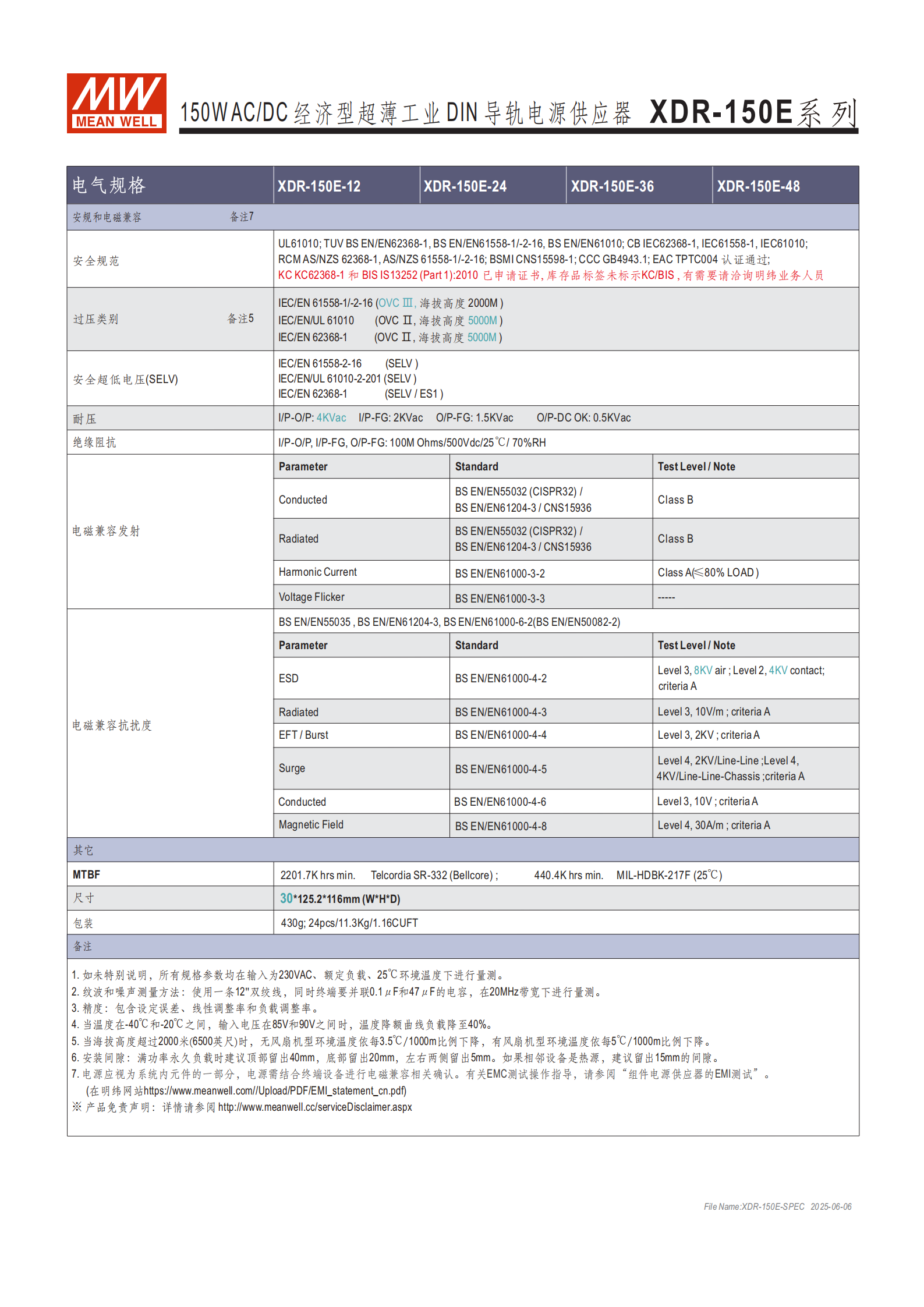

五、安規與可靠性
安全認證：UL61010、TUV BS EN/EN62368-1、IEC61558-1、CCC GB4943.1 等全球多項認證，KC62368-1 和 BIS IS13252（Part 1）已申請證書
電氣安全
過壓類別：IEC/EN 61558-1/-2-16（2000 米海拔）為 OVC Ⅲ；IEC/EN/UL 61010、IEC/EN 62368-1（5000 米海拔）為 OVC Ⅱ
耐壓：I/P-O/P 4KVac、I/P-FG 2KVac、O/P-FG 1.5KVac、O/P-DC OK 0.5KVac
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500Vdc/25℃/70% RH
電磁兼容
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2 Class A（≤80% 負載）
抗擾度：ESD、輻射、EFT 等項目達 Level 3~4，符合相關標準 criteria A
可靠性：MTBF 最小 2201.7K hrs（Telcordia SR-332）、440.4K hrs（MIL-HDBK-217F，25℃）

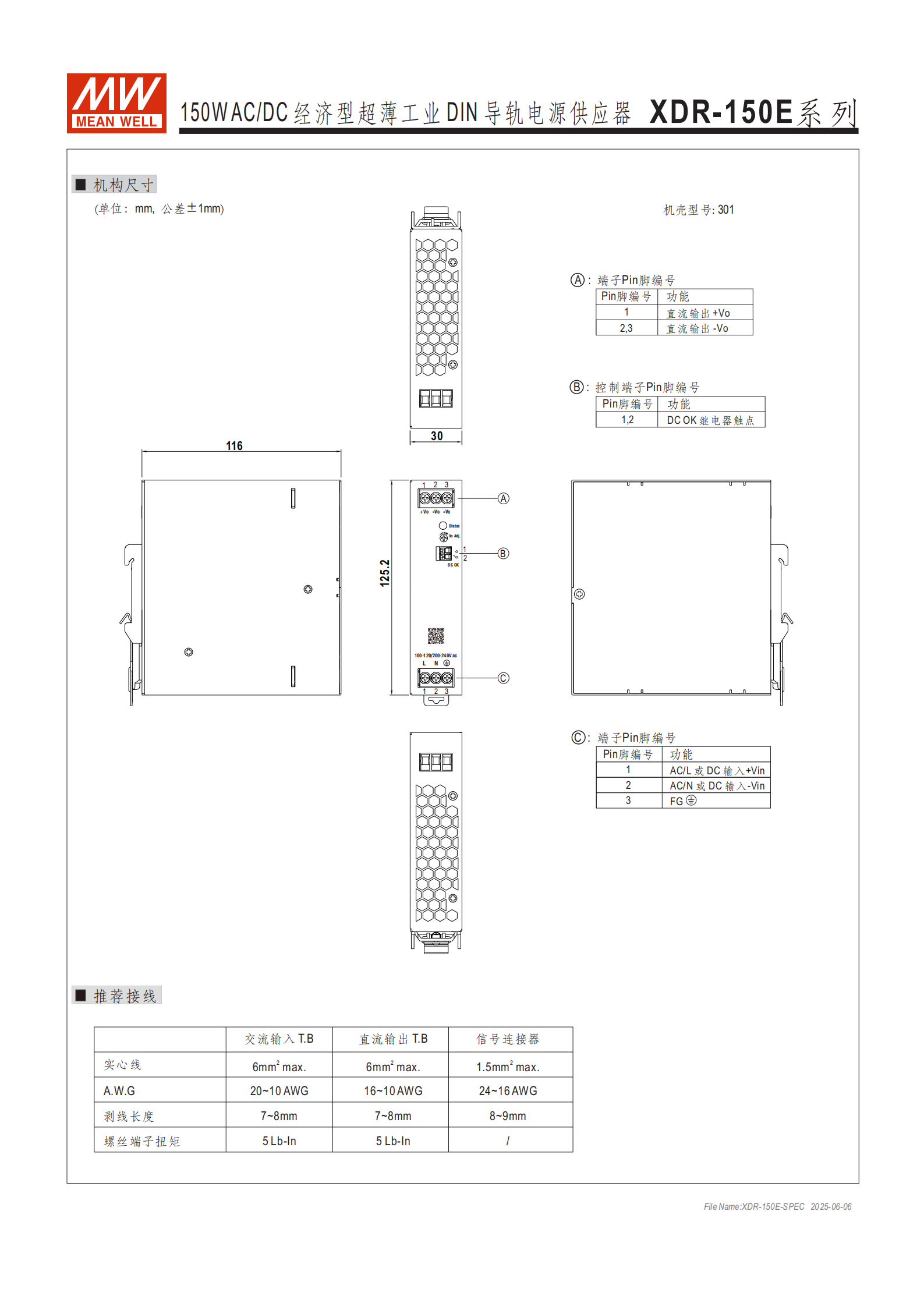

六、物理規格
尺寸（W×H×D）：30×125.2×116mm（公差 ±1mm）
重量：430g / 臺；包裝規格 24pcs/11.3Kg/1.16CUFT
4. 關鍵問題及答案
問題 1：XDR-150E 系列電源的輸出規格差異（按型號）及核心電氣性能亮點是什么？
答案：輸出規格差異如下表所示，核心電氣性能亮點包括：①85~264Vac 超寬交流輸入 + 120-370Vdc 直流輸入，適配全球電網；②最高效率達 91%，空載功耗低至 0.6W，節能效果顯著；③電壓精度 ±1.0%~±2.0%、負載調整率 ±1.0%，輸出穩定性高；④紋波噪聲控制在 100~200mVp-p，供電純凈度優。
| 型號 | 輸出電壓 | 115VAC 額定電流 | 230VAC 額定電流 | 額定功率（230VAC） |
|---|---|---|---|---|
| XDR-150E-12 | 12V | 10A | 11A | 132W |
| XDR-150E-24 | 24V | 5.2A | 6.5A | 156W |
| XDR-150E-36 | 36V | 3.46A | 4.33A | 155.88W |
| XDR-150E-48 | 48V | 2.6A | 3.25A | 156W |
問題 2：XDR-150E 系列電源的環境適應性和安裝要求如何，適用于哪些極端場景？
答案：環境適應性方面：①工作溫度范圍 - 40~+70℃，低溫可耐受 - 40℃，高溫需注意 + 50℃以上按減額曲線降載；②工作濕度 20-95% RH 無冷凝，儲存溫度 - 40~+85℃；③工作高度最高 5000 米，耐振動符合 IEC60068-2-6 標準。安裝要求：適配 TS-35/7.5 或 15 DIN 導軌，需預留特定間隙（頂部 40mm、底部 20mm 等）。適用于高海拔工業現場（如高原工廠）、低溫戶外工業設備（如北方戶外自動化裝置）、高溫密閉控制柜場景（如無散熱風扇的設備柜）等極端環境。
問題 3：XDR-150E 系列電源的保護機制、安全認證及可靠性表現如何，能保障工業場景穩定運行嗎？
答案：①保護機制：具備短路、過載、過壓、過溫四重保護，過載時恒流限流不關機，過壓 / 過溫關閉輸出且故障消除后自動恢復，可有效避免設備損壞；②安全認證：通過 UL61010、IEC62368-1、CCC 等全球多項安規認證，過壓類別達 OVC Ⅲ，絕緣阻抗 100M Ohms，電氣安全性高；③可靠性：MTBF 最小 440.4K hrs（MIL-HDBK-217F 標準），無風扇自然風冷設計減少機械故障，3 年保固政策兜底。綜合來看，其完善的保護、權威的認證和高可靠性設計，能充分保障工業控制系統、工廠自動化等場景的長期穩定運行。
