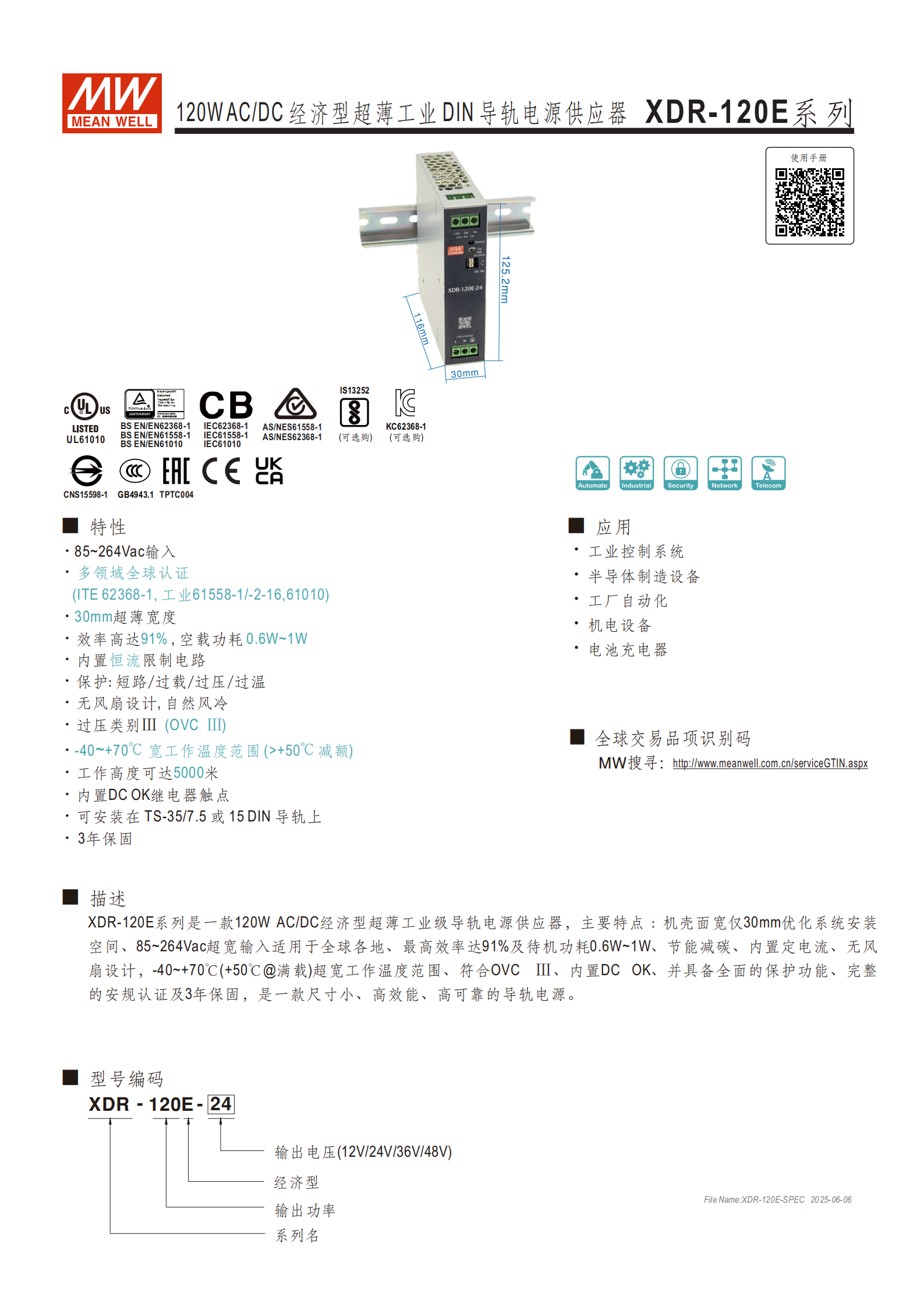

XDR-120E 系列是120W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，具備30mm 超薄寬度、85~264Vac 超寬輸入、91% 最高效率及0.6W~1W 空載功耗，輸出電壓涵蓋 12V/24V/36V/48V，支持 **-40~+70℃寬工作溫度范圍 **（+50℃滿載需減額），擁有短路 / 過載 / 過壓 / 過溫全面保護、OVC Ⅲ 過壓類別及 DC OK 繼電器觸點功能，通過全球多領域安規認證，可安裝于 TS-35/7.5 或 15 DIN 導軌，提供3 年保固，廣泛應用于工業控制系統、工廠自動化等場景。
XDR-120E 系列是一款針對工業場景設計的120W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，核心優勢集中在尺寸優化、環境適應性、能效及可靠性，通過全球多領域安規認證，適用于各類工業自動化及控制設備，為系統提供穩定供電。
二、核心特性

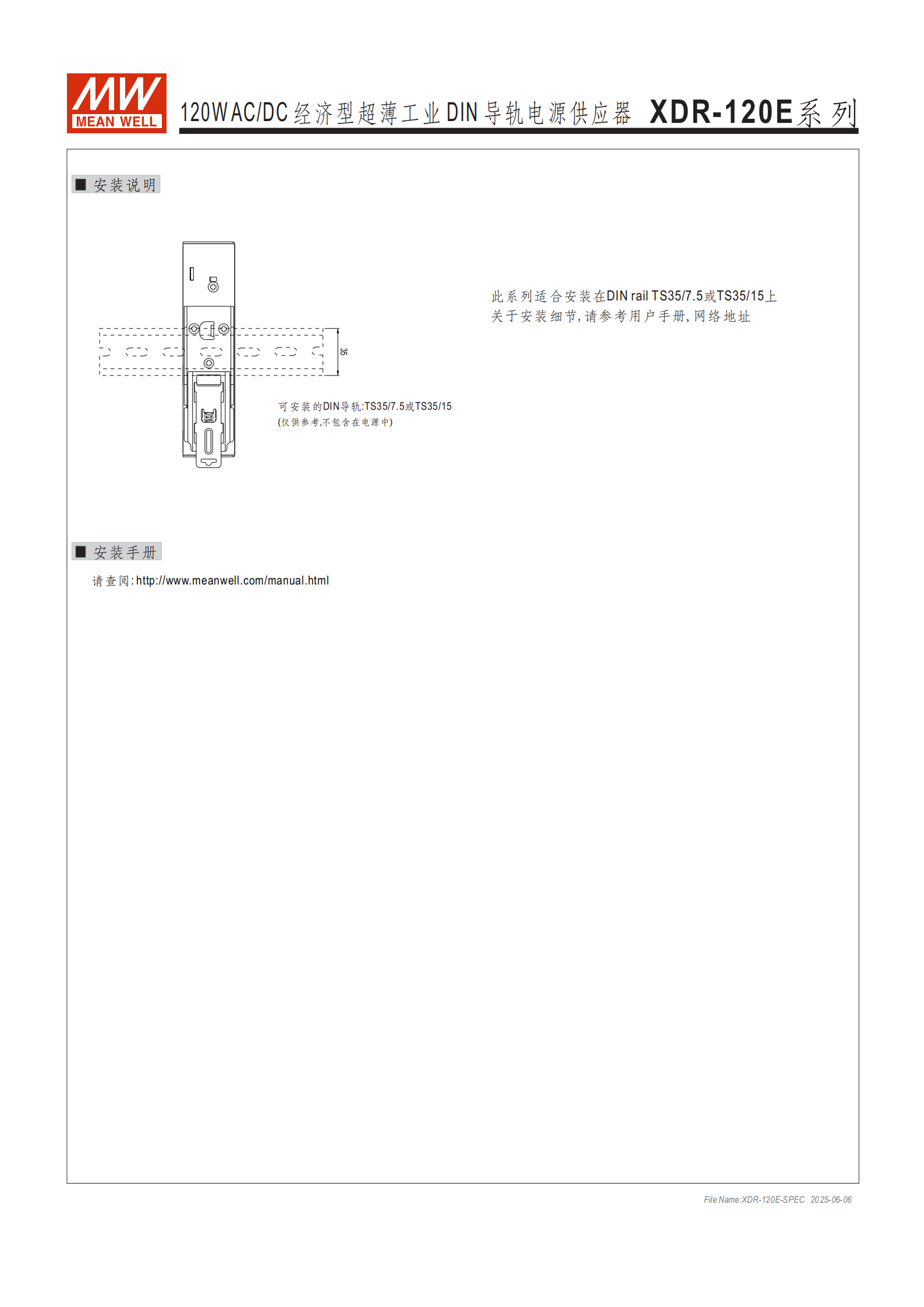

尺寸與安裝：30mm 超薄寬度，優化安裝空間；支持 TS-35/7.5 或 15 DIN 導軌安裝，推薦安裝間隙（頂部 40mm、底部 20mm、兩側 5mm，相鄰熱源 15mm）。
輸入與能效：85~264Vac 超寬交流輸入（兼容 120~370Vdc 直流輸入），適配全球電網；最高效率達91%，空載功耗僅0.6W~1W，節能減碳。

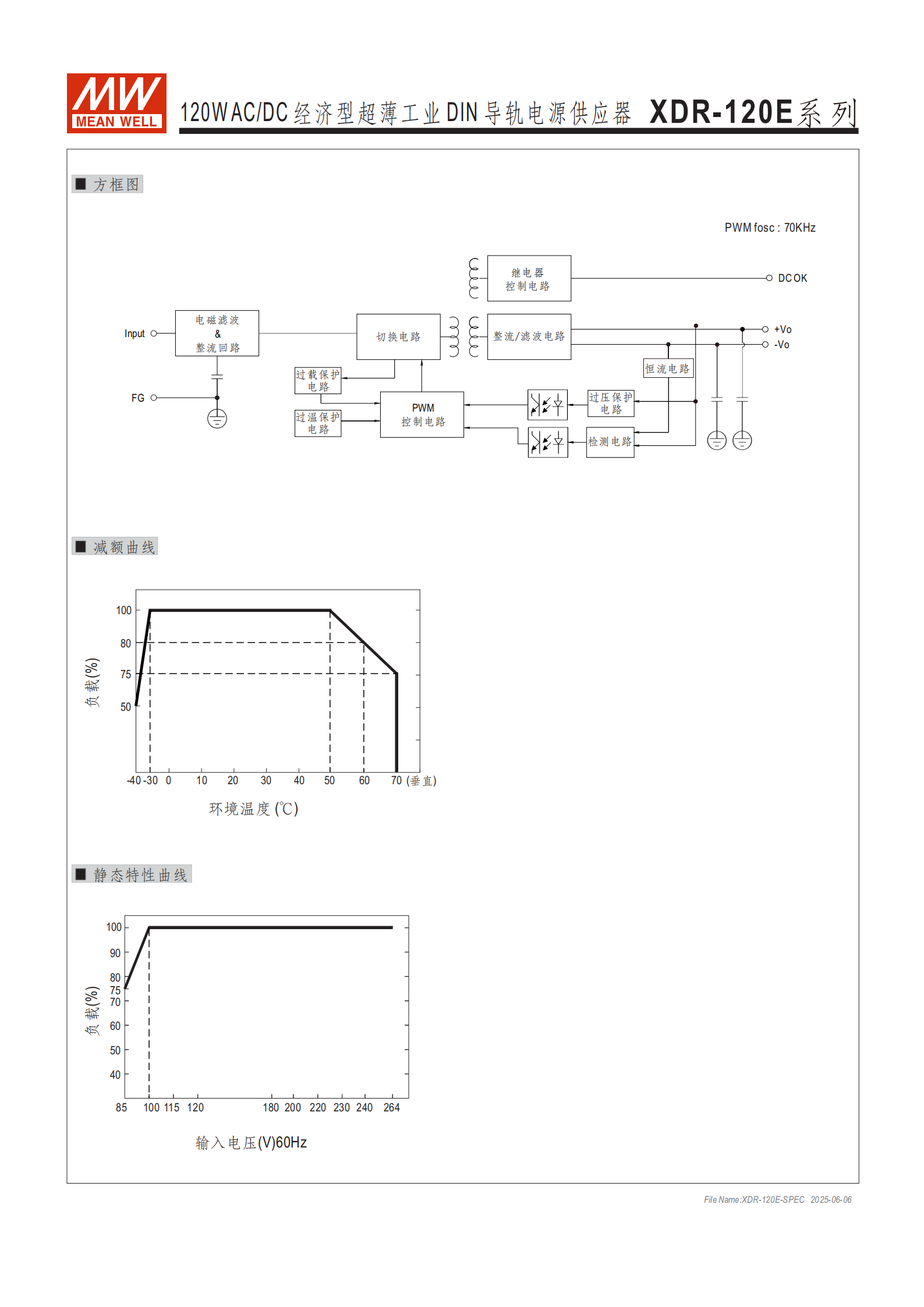

環境適應性：-40~+70℃寬工作溫度范圍（+50℃以上需按減額曲線降載），工作高度可達5000 米，耐振動符合 IEC60068-2-6 標準。

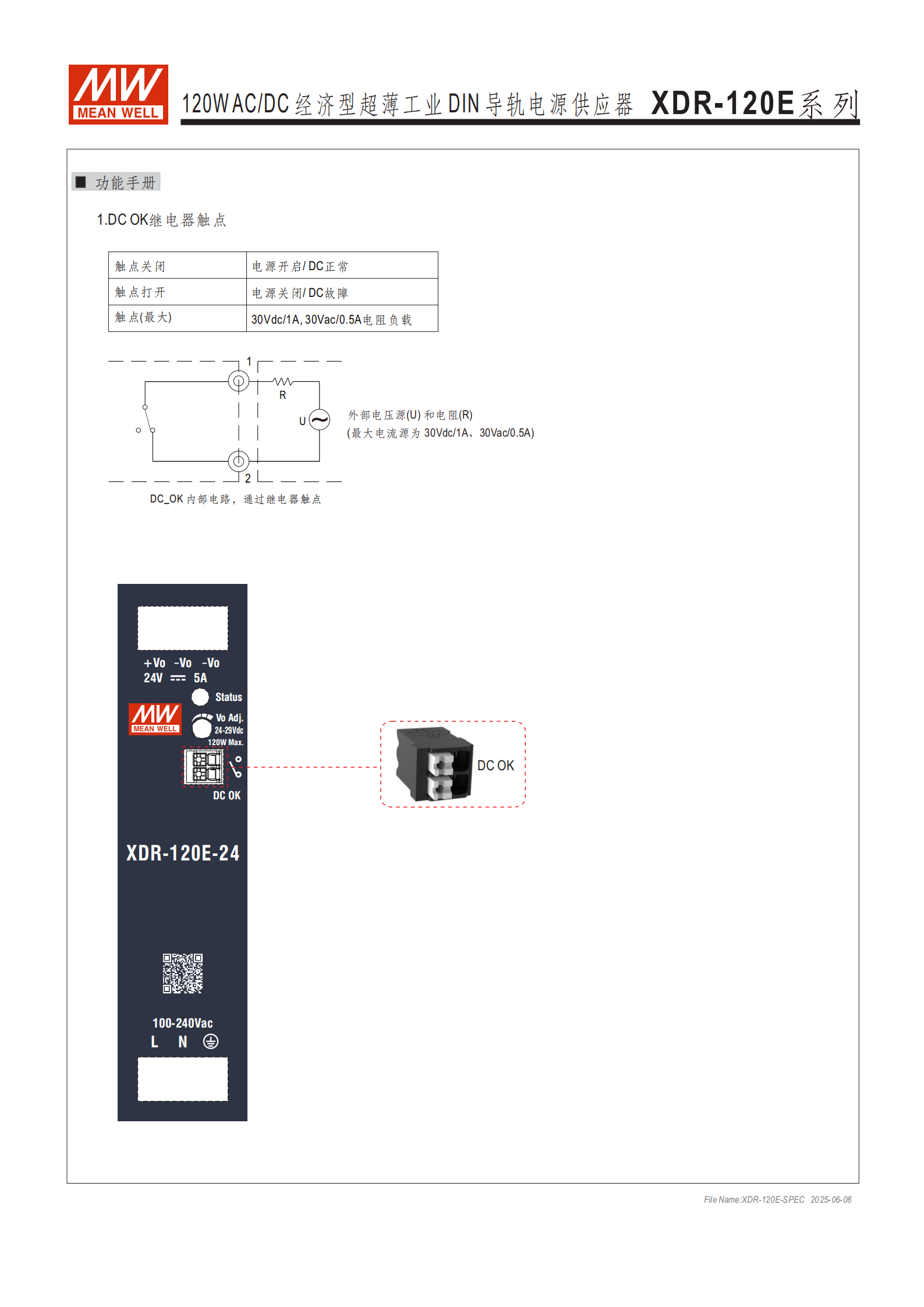

功能配置：內置恒流限制電路、DC OK 繼電器觸點（額定 30Vdc/1A、30Vac/0.5A），無風扇自然風冷設計，運行穩定。

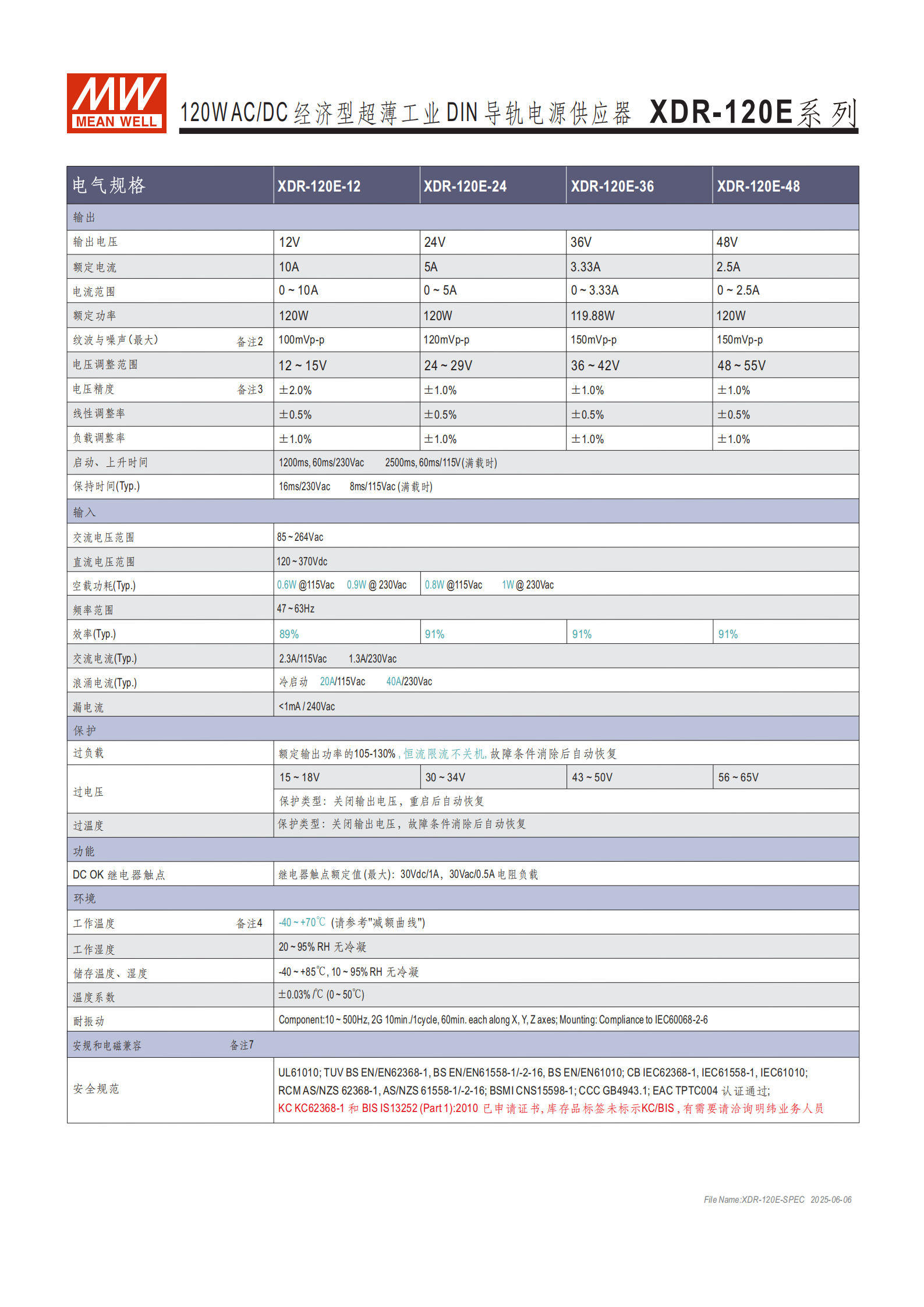

三、關鍵電氣規格（表格匯總）
| 類別 | 具體參數 | XDR-120E-12 | XDR-120E-24 | XDR-120E-36 | XDR-120E-48 |
|---|---|---|---|---|---|
| 輸出電壓 | 額定值 | 12V | 24V | 36V | 48V |
| 調整范圍 | 12~15V | 24~29V | 36~42V | 48~55V | |
| 精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | |
| 輸出電流 | 額定值 | 10A | 5A | 3.33A | 2.5A |
| 范圍 | 0~10A | 0~5A | 0~3.33A | 0~2.5A | |
| 輸出功率 | 額定值 | 120W | 120W | 119.88W | 120W |
| 紋波與噪聲（最大） | - | 100mVp-p | 120mVp-p | 150mVp-p | 150mVp-p |
| 輸入?yún)?shù) | 交流電壓 | 85~264Vac（所有型號一致） | |||
| 空載功耗（Typ.） | 0.6W@115Vac、0.9W@230Vac | 0.8W@115Vac、1W@230Vac | - | - | |
| 效率（Typ.） | 89% | 91% | 91% | 91% |
四、保護功能詳情
過負載保護：當輸出功率達到額定值的105~130% 時，電源進入恒流模式且不關機，故障消除后自動恢復正常輸出。
過電壓保護：不同型號保護閾值不同（12V 款 15~18V、24V 款 30~34V、36V 款 43~50V、48V 款 56~65V），觸發后關閉輸出電壓，重啟電源即可恢復。
過溫度保護：當電源溫度超過安全閾值時，關閉輸出電壓，待溫度恢復正常（故障條件消除）后自動恢復輸出。

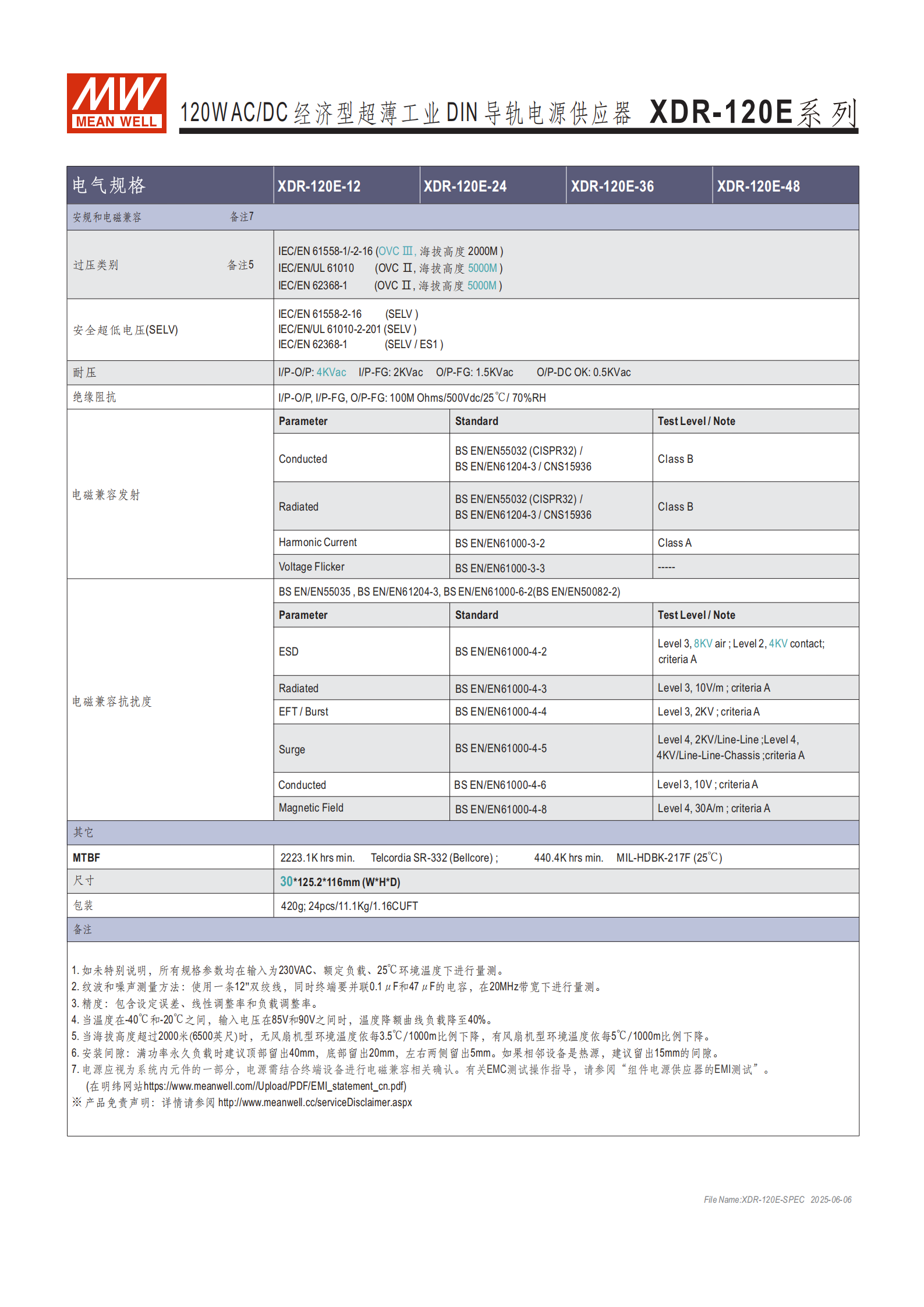

五、安規與電磁兼容
安全認證：通過 UL61010、TUV BS EN/EN62368-1、IEC61558-1、CCC GB4943.1 等全球多地區安規認證，KC62368-1 和 BIS IS13252 已申請證書。
過壓類別：IEC/EN61558-1/-2-16 標準下為OVC Ⅲ（海拔 2000 米），IEC/EN/UL61010 及 IEC/EN62368-1 標準下為OVC Ⅱ（海拔 5000 米）。
電磁兼容：
發射：傳導 / 輻射符合 BS EN/EN55032（CISPR32）Class B 標準；
抗擾度：ESD（空氣 8KV、接觸 4KV）、輻射（10V/m）、浪涌（2KV/4KV）等均達 Level 3~4，符合相關標準。
六、物理與環境參數
| 項目 | 具體參數 |
|---|---|

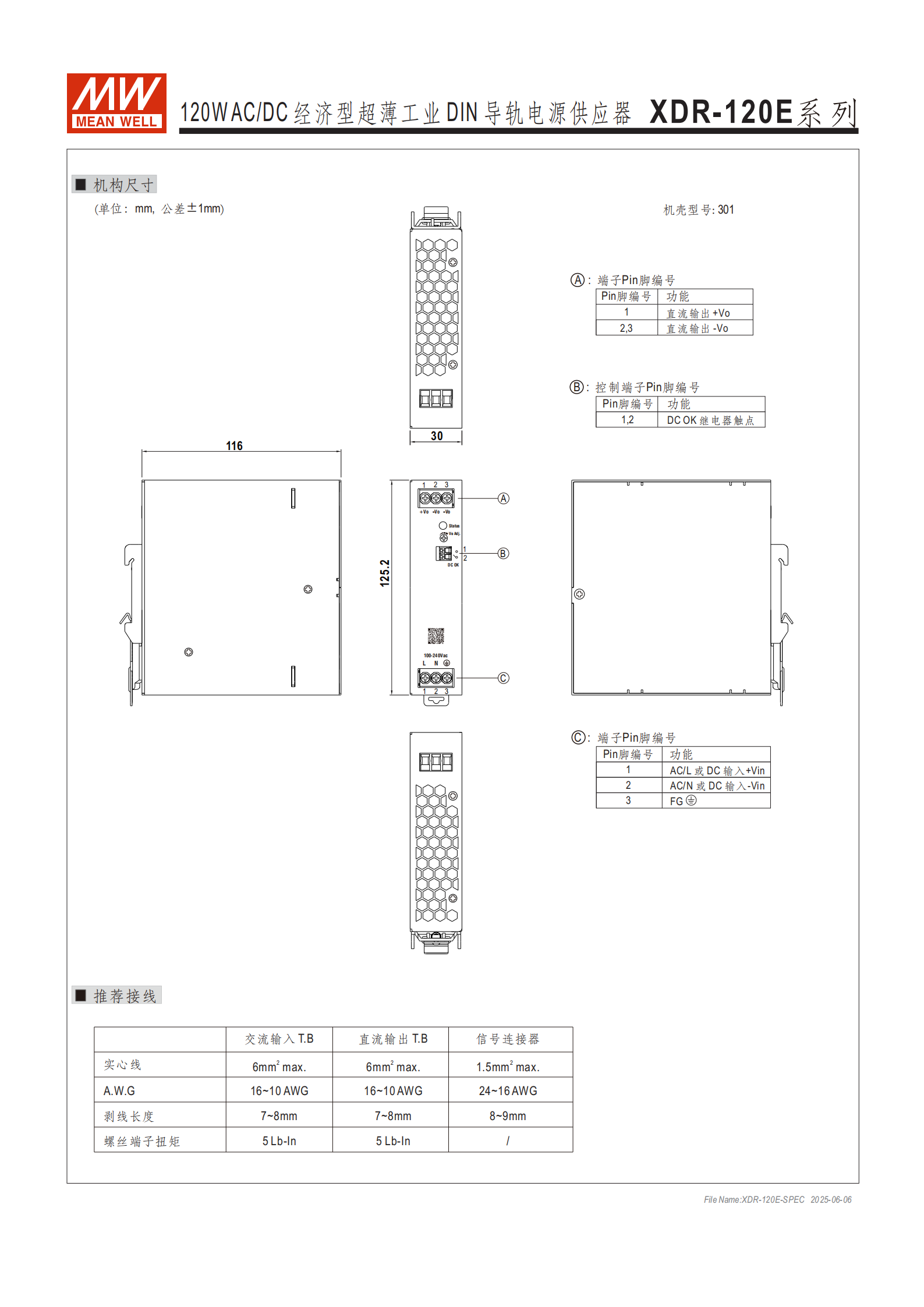

| 尺寸（WHD） | 30125.2116mm（公差 ±1mm） |
| 重量 | 420g / 臺，24 臺 / 箱（11.1Kg/1.16CUFT） |
| 工作溫度 | -40~+70℃（+50℃滿載需減額） |
| 儲存溫度 / 濕度 | -40~+85℃，10~95% RH 無冷凝 |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| MTBF | 最小 2223.1K 小時（Telcordia SR-332）、440.4K 小時（MIL-HDBK-217F，25℃） |
七、應用場景
適用于工業控制系統、半導體制造設備、工廠自動化、機電設備、電池充電器等多種工業場景，可滿足復雜環境下的穩定供電需求。
4. 關鍵問題及答案
問題 1：XDR-120E 系列電源的核心適配優勢的是什么？適用于哪些典型場景？
答案：核心適配優勢包括三點：一是輸入適配性強，支持 85~264Vac 全球?qū)掚妷狠斎耄嫒?120~370Vdc 直流輸入），無需額外適配不同地區電網；二是環境適配性優，-40~+70℃寬工作溫度范圍、5000 米高海拔適應能力，且耐振動、無冷凝濕度要求寬松；三是安裝適配靈活，30mm 超薄尺寸節省導軌空間，支持 TS-35/7.5 或 15 標準 DIN 導軌安裝。典型應用場景為工業控制系統、半導體制造設備、工廠自動化、機電設備及電池充電器。
問題 2：XDR-120E 系列不同輸出電壓型號的關鍵電氣參數有何差異？
答案：該系列包含 4 種輸出電壓型號，核心差異集中在輸出電壓、電流及過壓保護閾值，具體如下表所示：
| 型號 | 輸出電壓（額定 / 調整范圍） | 額定電流 | 過壓保護閾值 | 效率（Typ.） |
|---|---|---|---|---|
| XDR-120E-12 | 12V（12~15V） | 10A | 15~18V | 89% |
| XDR-120E-24 | 24V（24~29V） | 5A | 30~34V | 91% |
| XDR-120E-36 | 36V（36~42V） | 3.33A | 43~50V | 91% |
| XDR-120E-48 | 48V（48~55V） | 2.5A | 56~65V | 91% |
| 注：所有型號額定功率均為 120W（36V 款為 119.88W），線性調整率、負載調整率等參數一致。 |
問題 3：XDR-120E 系列電源的保護機制和安規保障如何？
答案：保護機制與安規保障均全面且符合工業標準：
保護機制：具備四重核心保護 —— 過負載（105~130% 額定功率恒流不關機，故障消除自動恢復）、過電壓（按型號對應閾值關輸出，重啟恢復）、過溫度（關輸出，故障消除自動恢復）、短路保護，覆蓋電源運行主要風險點；
安規保障：通過 UL61010、IEC62368-1、IEC61558-1、CCC GB4943.1 等全球多地區權威認證，過壓類別達 OVC Ⅲ（部分標準下 OVC Ⅱ），耐壓能力強（I/P-O/P:4KVac、I/P-FG:2KVac），絕緣阻抗≥100M Ohms；電磁兼容方面，發射達 Class B、抗擾度達 Level 3~4，符合工業設備電磁兼容要求，確保不對周邊設備產生干擾且抗干擾能力強。
