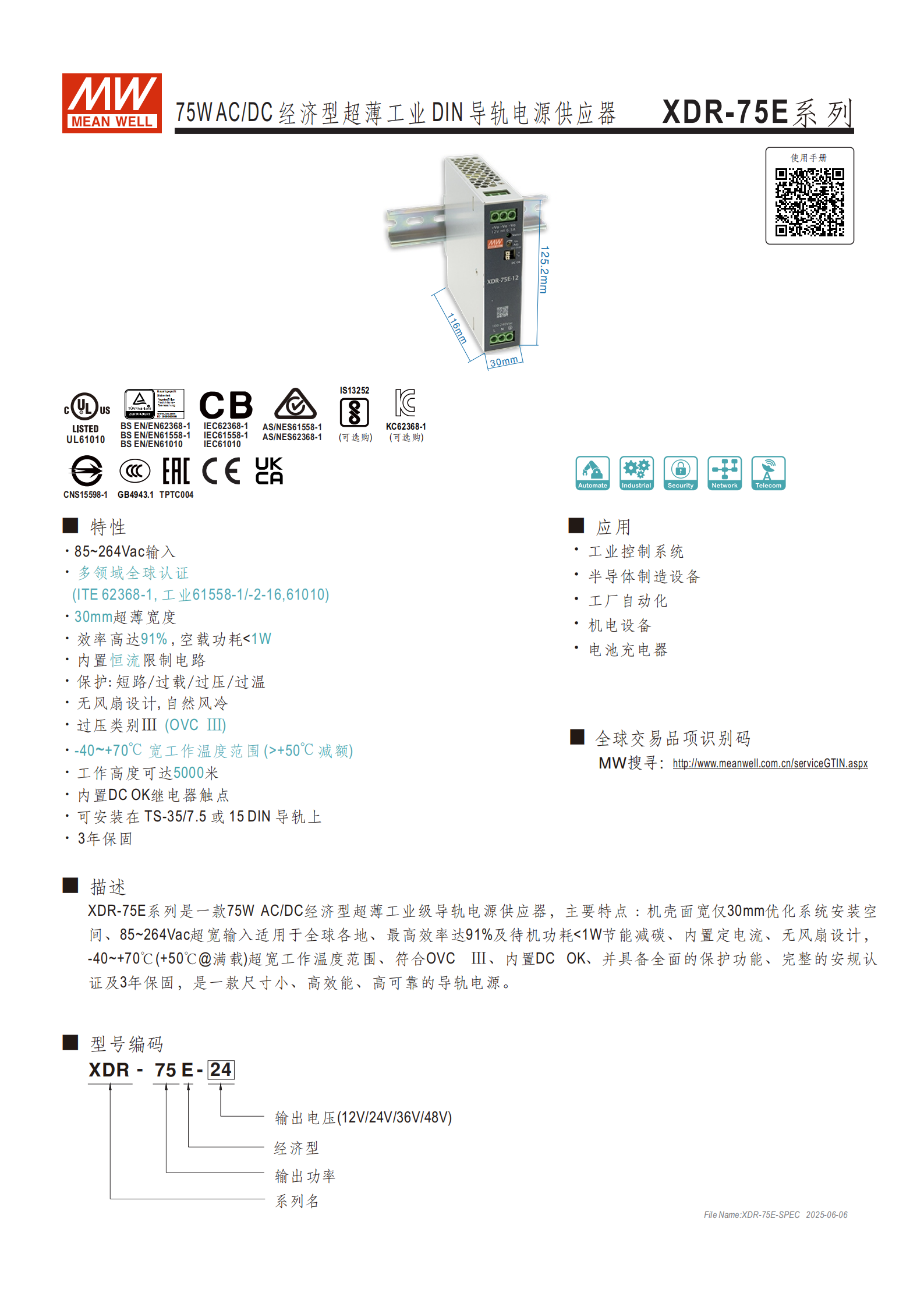

XDR-75E 系列是一款 75W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，具備30mm 超薄寬度、85~264Vac 超寬輸入、-40~+70℃寬工作溫度范圍（+50℃以上需減額），效率最高達91% 、空載功耗 < 1W，支持短路 / 過載 / 過壓 / 過溫保護及 DC OK 繼電器觸點功能，通過多領域全球安規認證，可安裝在 TS-35/7.5 或 15 DIN 導軌上，提供 3 年保固，輸出電壓涵蓋 12V、24V、36V、48V 四種規格，適用于工業控制系統、工廠自動化等多種工業場景。
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | 75W AC/DC 經濟型超薄工業 DIN 導軌電源供應器（XDR-75E 系列） |
| 核心定位 | 小尺寸、高效能、高可靠工業級導軌電源 |
| 核心優勢 | 1. 超薄設計：寬度僅 30mm，優化安裝空間；2. 寬適配性：85~264Vac 超寬輸入，全球通用；3. 寬溫工作：-40~+70℃（+50℃@滿載，超溫需減額）；4. 節能高效：最高效率 91%，空載功耗 < 1W；5. 高可靠性：無風扇自然風冷，MTBF 最低 533.7K hrs；6. 全面保障：多全球安規認證，3 年保固 |
| 應用場景 | 工業控制系統、半導體制造設備、工廠自動化、機電設備、電池充電器等 |

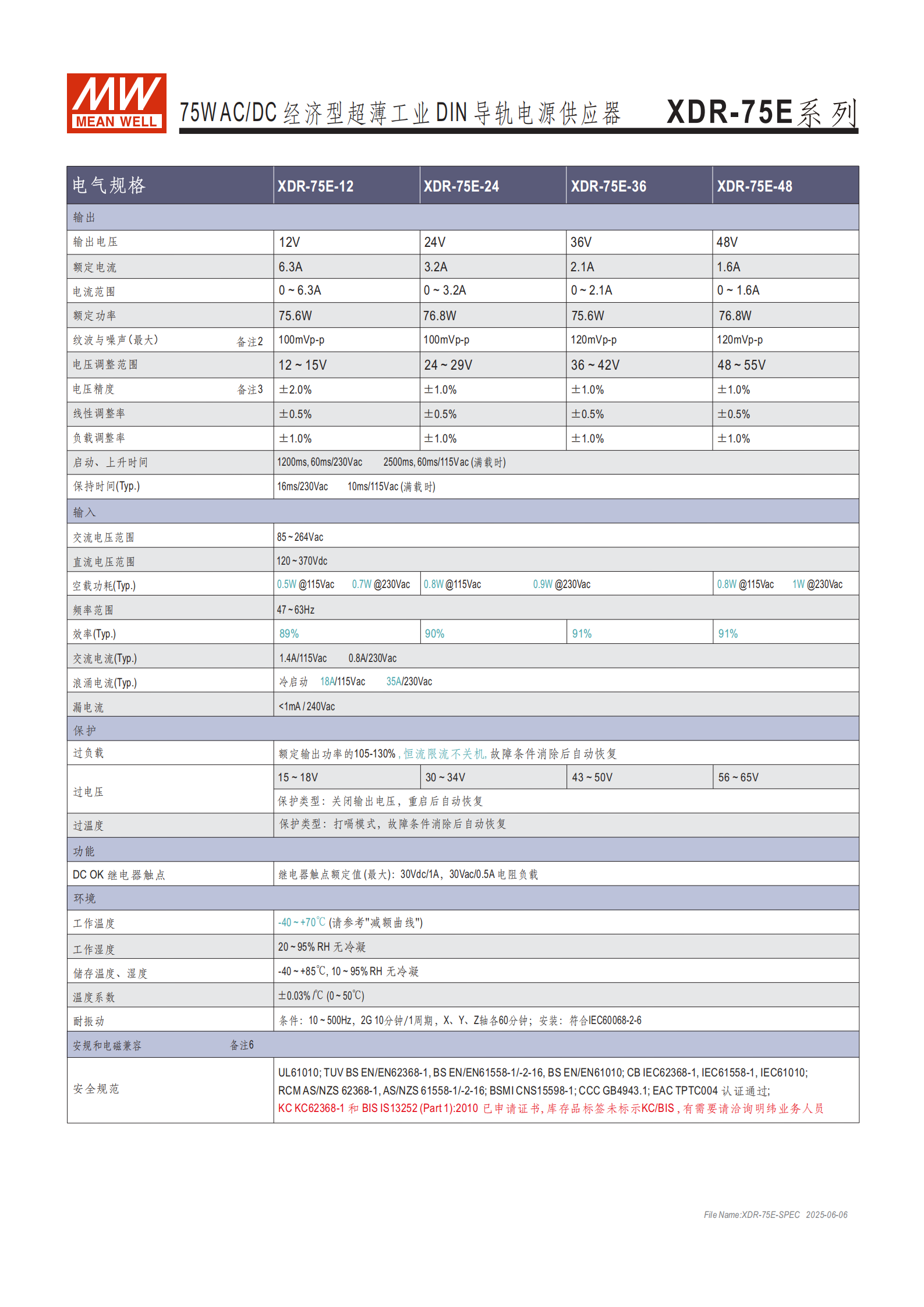

二、電氣規格詳情
（1）輸出參數（按型號分類）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電流范圍 | 電壓調整范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| XDR-75E-12 | 12V | 6.3A | 75.6W | 0~6.3A | 12~15V | ±2.0% | 100mVp-p |
| XDR-75E-24 | 24V | 3.2A | 76.8W | 0~3.2A | 24~29V | ±1.0% | 100mVp-p |
| XDR-75E-36 | 36V | 2.1A | 75.6W | 0~2.1A | 36~42V | ±1.0% | 120mVp-p |
| XDR-75E-48 | 48V | 1.6A | 76.8W | 0~1.6A | 48~55V | ±1.0% | 120mVp-p |
（2）其他電氣特性
線性調整率：±0.5%（全型號）
負載調整率：±1.0%（全型號）
啟動 / 上升時間：1200ms/60ms（230Vac 滿載）、2500ms/60ms（115Vac 滿載）
保持時間：16ms（230Vac 滿載）、10ms（115Vac 滿載）
交流輸入電流：1.4A/115Vac、0.8A/230Vac（Typ.）
浪涌電流：18A（115Vac 冷啟動）、35A（230Vac 冷啟動）
漏電流：<1mA/240Vac
三、保護功能
| 保護類型 | 觸發條件 / 保護方式 |
|---|---|
| 過載保護 | 額定輸出功率的 105-130%，恒流限流不關機，故障消除后自動恢復 |
| 過壓保護 | 15~18V（12V 型號）、30~34V（24V 型號）、43~50V（36V 型號）、56~65V（48V 型號）；關閉輸出，重啟后自動恢復 |
| 過溫保護 | 打嗝模式，故障消除后自動恢復 |
| 短路保護 | 內置保護電路，故障消除后自動恢復 |
四、環境與物理特性

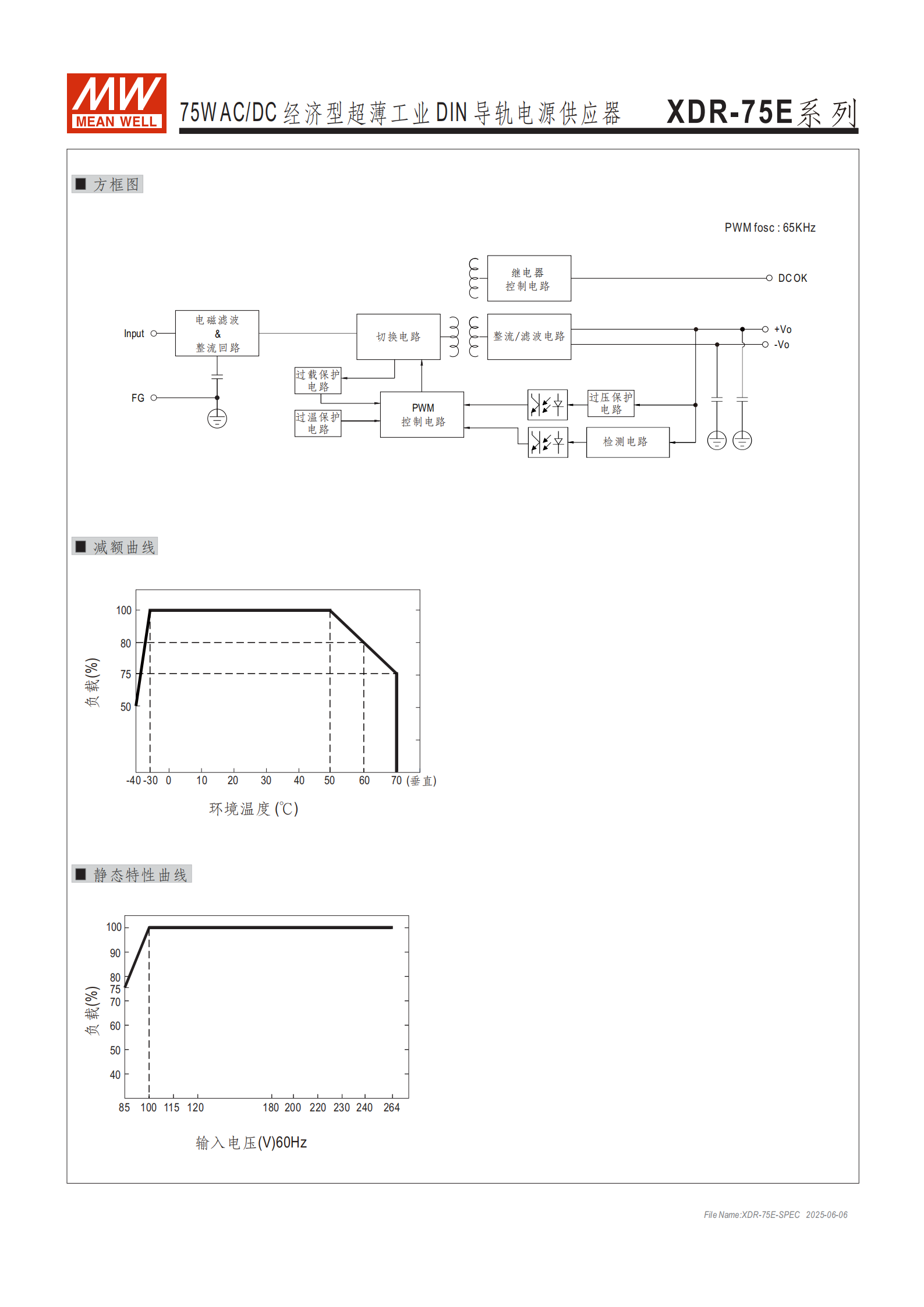

工作溫度：-40~+70℃（需參考減額曲線，+50℃以上滿載輸出需減額）
工作濕度：20~95% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃、10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（符合 IEC60068-2-6）

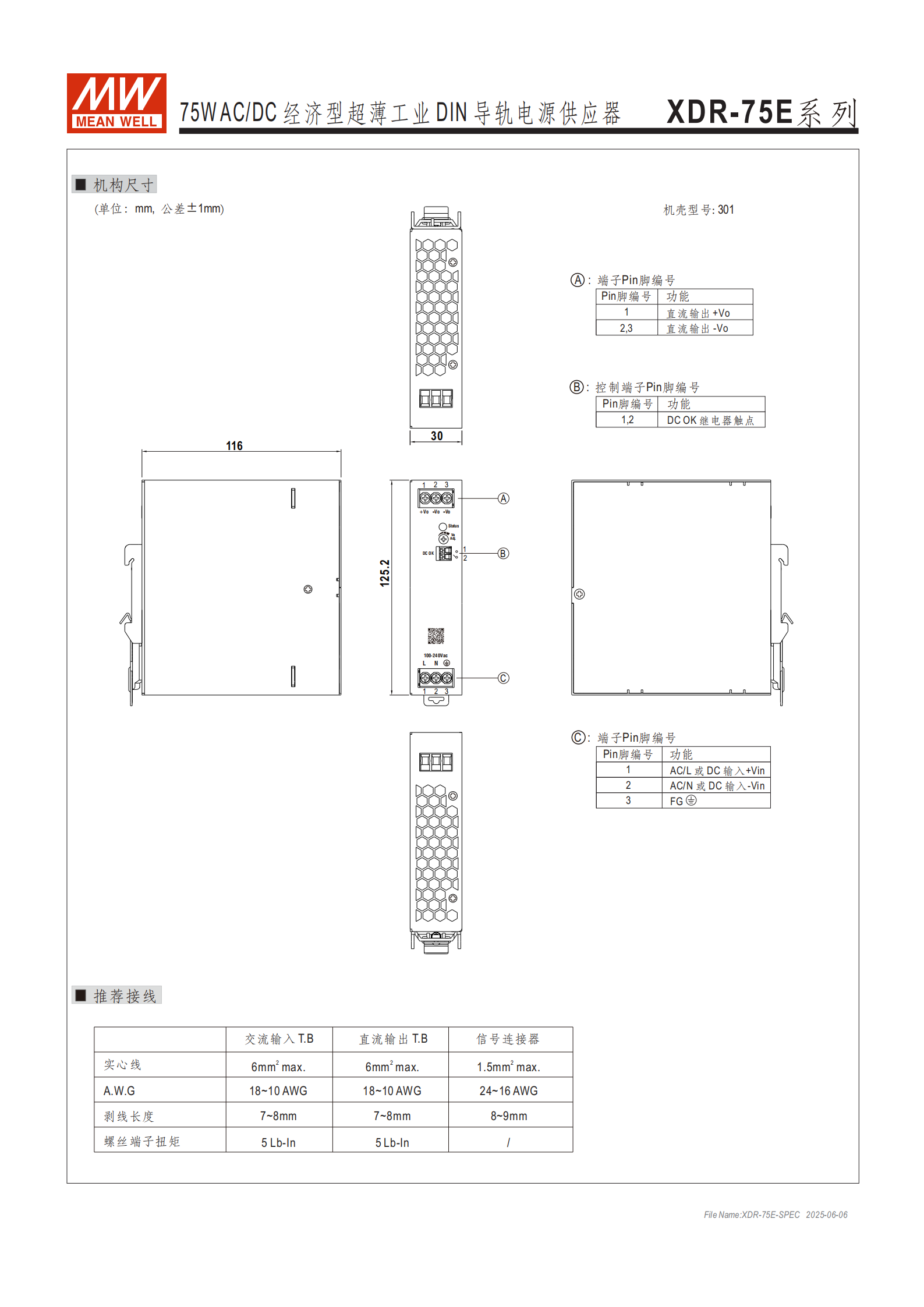

尺寸（WHD）：30125.2116mm（公差 ±1mm）
重量：?jiǎn)闻_(tái) 400g；包裝規格 24pcs/10.6Kg/1.16CUFT

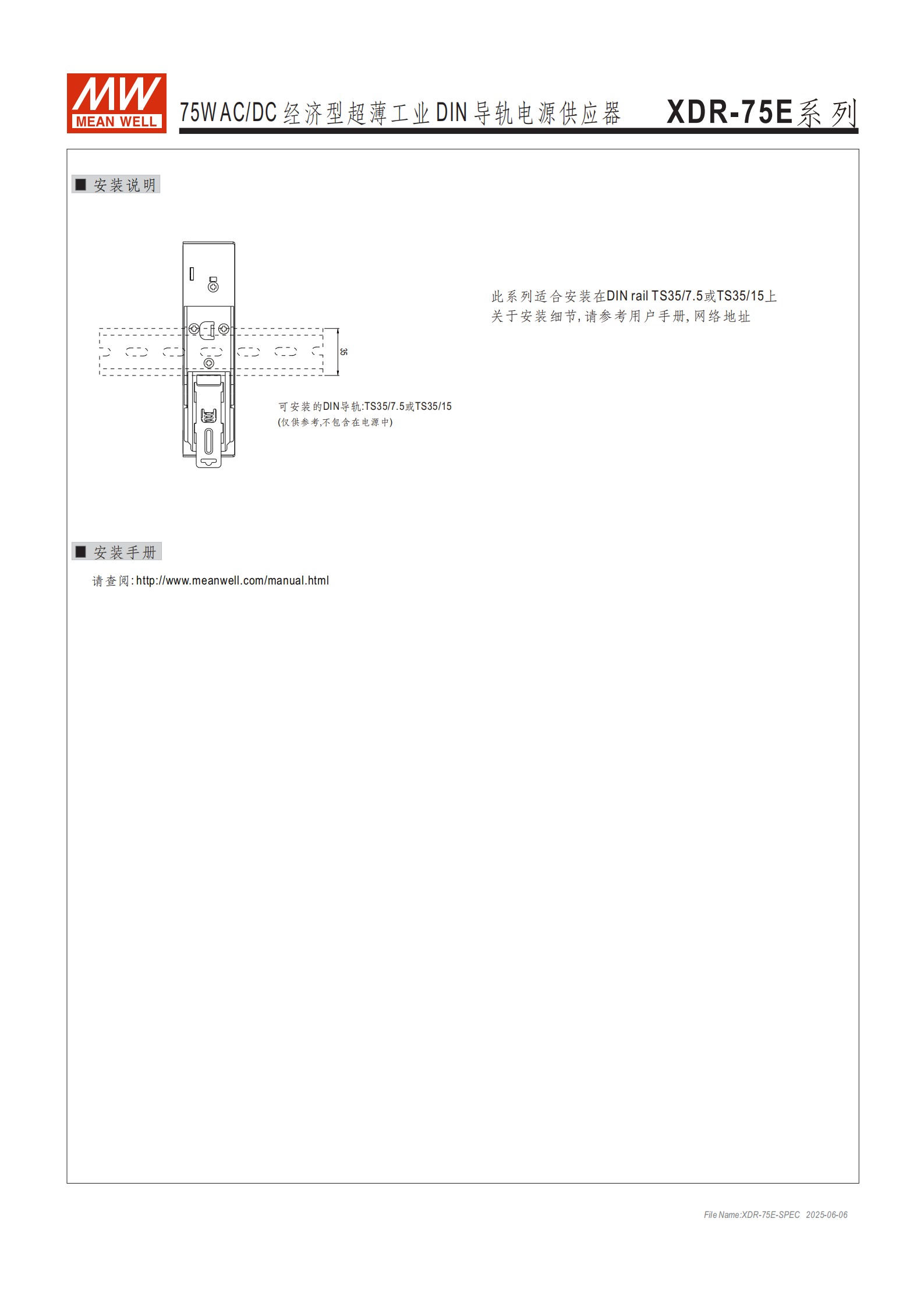

安裝方式：支持 TS-35/7.5 或 TS-35/15 DIN 導軌安裝

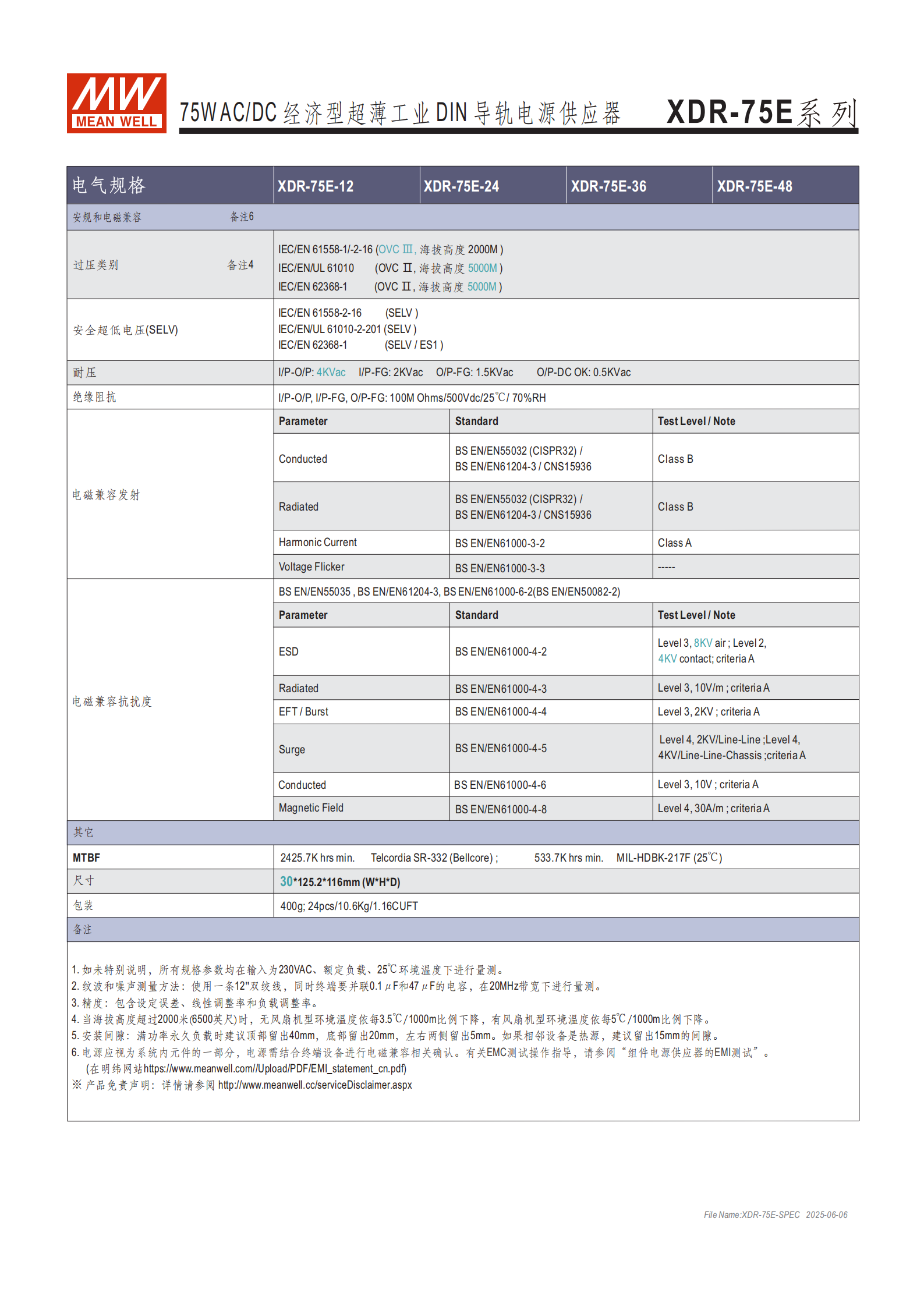

五、安規與電磁兼容
（1）安全規范認證
核心認證：UL61010、TUV BS EN/EN62368-1、BS EN/EN61558-1、IEC62368-1、IEC61558-1、IEC61010 等
可選認證：KC62368-1、AS/NES61558-1、AS/NES62368-1
其他認證：BSMI CNS15598-1、CCC GB4943.1、EAC TPTC004、BIS IS13252（Part 1）2010（已申請）
過壓類別：OVC Ⅲ（IEC/EN 61558-1/-2-16，海拔 2000M）；OVC Ⅱ（IEC/EN/UL 61010、IEC/EN 62368-1，海拔 5000M）
安全等級：SELV（符合 IEC/EN 61558-2-16、IEC/EN/UL 61010-2-201、IEC/EN 62368-1）
耐壓：I/P-O/P：4KVac；I/P-FG：2KVac；O/P-FG：1.5KVac；O/P-DC OK：0.5KVac
絕緣阻抗：100M Ohms/500Vdc/25℃/70% RH（I/P-O/P、I/P-FG、O/P-FG）
（2）電磁兼容（EMC）
| EMC 類別 | 標準 | 等級 / 備注 |
|---|---|---|
| 傳導發射 | BS EN/EN55032（CISPR32）等 | Class B |
| 輻射發射 | BS EN/EN55032（CISPR32）等 | Class B |
| 諧波電流 | BS EN/EN61000-3-2 | Class A |
| 電壓閃爍 | BS EN/EN61000-3-3 | ----- |
| ESD 抗擾度 | BS EN/EN61000-4-2 | Level 3（空氣 8KV）、Level 2（接觸 4KV），標準 A |
| 輻射抗擾度 | BS EN/EN61000-4-3 | Level 3（10V/m），標準 A |
| EFT/Burst 抗擾度 | BS EN/EN61000-4-4 | Level 3（2KV），標準 A |
| 浪涌抗擾度 | BS EN/EN61000-4-5 | Level 4（2KV 線 - 線、4KV 線 - 地），標準 A |
| 傳導抗擾度 | BS EN/EN61000-4-6 | Level 3（10V），標準 A |
| 磁場抗擾度 | BS EN/EN61000-4-8 | Level 4（30A/m），標準 A |
六、其他關鍵特性

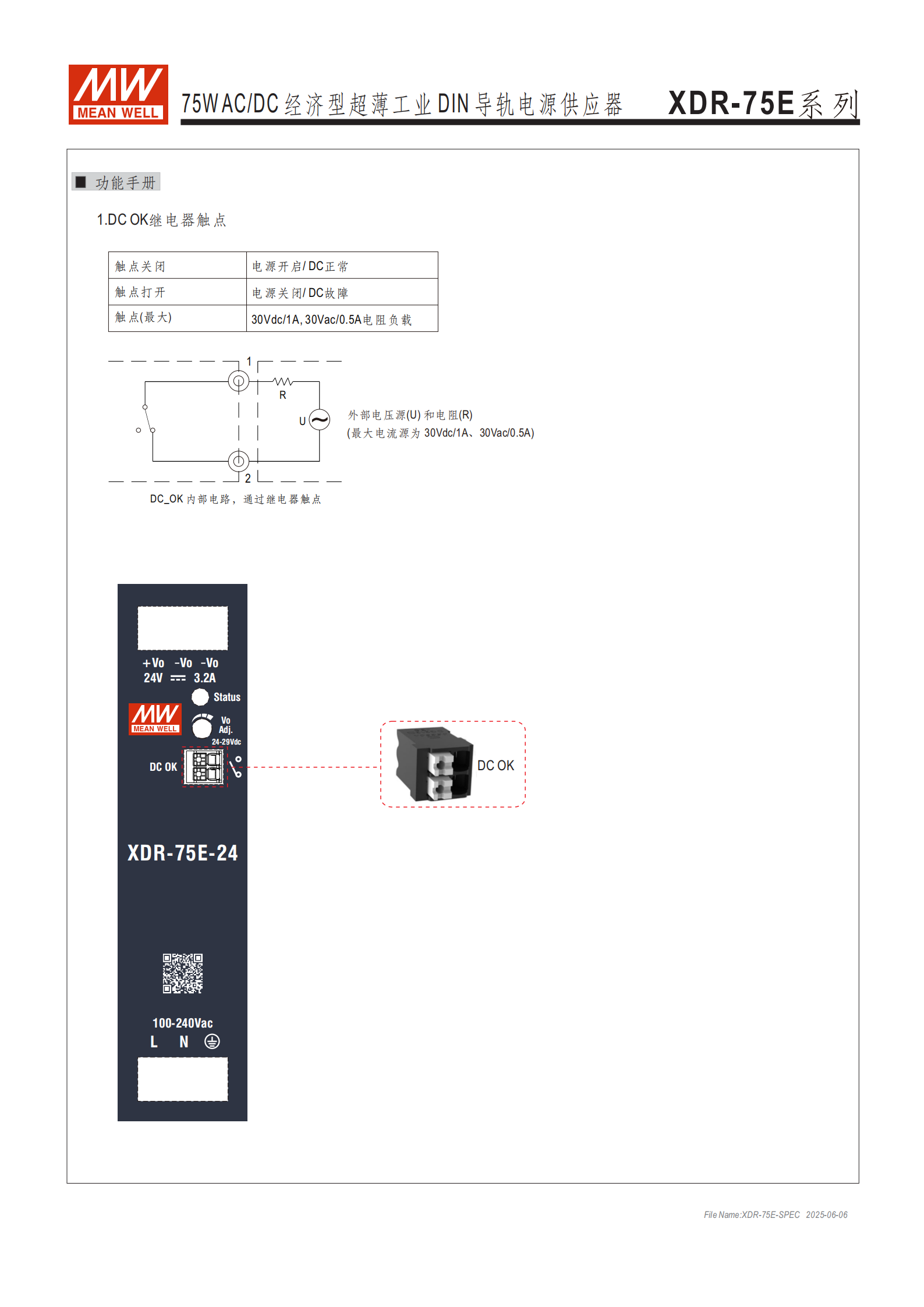

DC OK 繼電器觸點：額定值 30Vdc/1A、30Vac/0.5A（電阻負載），電源開啟 / DC 正常時觸點關閉，電源關閉 / DC 故障時觸點打開
接線規格：
接線類型 實心線最大規格 A.W.G 規格 剝線長度 螺絲端子扭矩 交流輸入 2.6mm2 18~10 AWG 7~8mm 5 Lb-In 直流輸出 2.6mm2 18~10 AWG 7~8mm 5 Lb-In 信號連接 1.5mm2 24~16 AWG 8~9mm / 安裝間隙建議：頂部 40mm、底部 20mm、左右兩側 5mm；相鄰設備為熱源時預留 15mm
4. 關鍵問題
問題 1：XDR-75E 系列電源的核心適配優勢的是什么？適用于哪些工業場景？
答案：核心適配優勢包括三點：① 寬輸入適配：支持 85~264Vac 交流輸入和 120~370Vdc 直流輸入，頻率覆蓋 47~63Hz，可滿足全球不同地區的供電需求；② 寬溫與空間適配：-40~+70℃寬工作溫度范圍（+50℃以上需減額），30mm 超薄寬度，適配工業復雜溫濕度環境及緊湊安裝空間；③ 高可靠適配：無風扇自然風冷設計，MTBF 最低 533.7K hrs，具備短路 / 過載 / 過壓 / 過溫全面保護，且通過多全球安規認證。適用場景包括工業控制系統、半導體制造設備、工廠自動化、機電設備、電池充電器等工業領域。
問題 2：XDR-75E 系列不同型號的輸出電壓、電流及功率差異是什么？電壓調整范圍和精度如何？
答案：各型號核心輸出參數及電壓特性如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|
| XDR-75E-12 | 12V | 6.3A | 75.6W | 12~15V | ±2.0% |
| XDR-75E-24 | 24V | 3.2A | 76.8W | 24~29V | ±1.0% |
| XDR-75E-36 | 36V | 2.1A | 75.6W | 36~42V | ±1.0% |
| XDR-75E-48 | 48V | 1.6A | 76.8W | 48~55V | ±1.0% |
| 補充：全系列線性調整率均為 ±0.5%，負載調整率均為 ±1.0%，輸出穩定性優異。 |
問題 3：XDR-75E 系列電源的安裝要求、物理尺寸及保護功能分別是什么？
答案：① 安裝要求：支持 TS-35/7.5 或 TS-35/15 DIN 導軌安裝；滿功率永久負載時，頂部預留 40mm、底部 20mm、左右兩側 5mm 間隙，相鄰設備為熱源時預留 15mm 間隙；接線需符合規格（實心線最大 2.6mm2，剝線長度 7~9mm）。② 物理尺寸：寬 30mm× 高 125.2mm× 深 116mm（公差 ±1mm），單臺重量 400g。③ 保護功能：包含過載保護（105-130% 額定功率，恒流限流不關機，自動恢復）、過壓保護（按型號觸發電壓不同，關閉輸出后重啟恢復）、過溫保護（打嗝模式，自動恢復）、短路保護（內置電路，自動恢復），全方位保障電源及后端設備安全。
