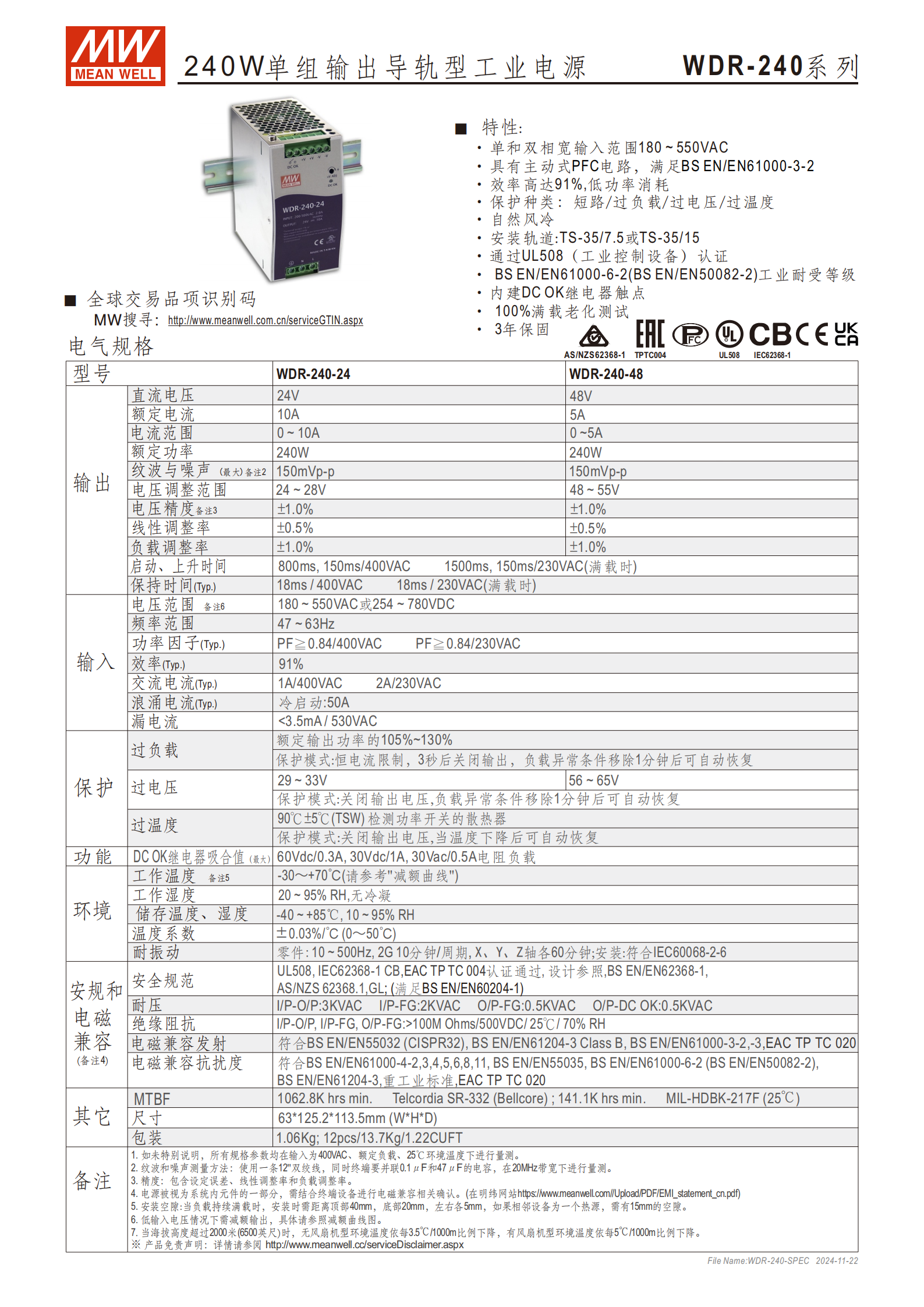

WDR-240 系列240W 單組輸出導軌型工業電源，涵蓋 WDR-240-24（24V/10A）和 WDR-240-48（48V/5A）兩款型號，具備180~550VAC 寬輸入范圍、高達 91% 的效率，支持短路 / 過負載 / 過電壓 / 過溫度多重保護，通過 UL508、IEC62368-1 等多項認證，采用 TS-35/7.5 或 TS-35/15 導軌安裝，工作溫度范圍 - 30~+70°C，提供3 年保固，適用于工業控制等場景。
WDR-240 系列是240W 單組輸出導軌型工業電源，專為工業控制場景設計，包含 WDR-240-24 和 WDR-240-48 兩款型號，核心優勢在于寬輸入范圍、高效率、多重保護及可靠的工業級認證，支持 TS-35 標準導軌安裝，提供 3 年產品保固，滿足工業環境的嚴苛使用需求。
二、核心電氣參數
（1）輸出參數對比
| 參數項 | WDR-240-24 | WDR-240-48 | 備注 |
|---|---|---|---|
| 直流電壓 | 24V（調整范圍 24~28V） | 48V（調整范圍 48~55V） | 可按需微調電壓 |
| 額定電流 | 10A | 5A | 電流范圍均為 0~ 額定值 |
| 額定功率 | 240W | 240W | 單組輸出滿負荷功率 |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 20MHz 帶寬下測量 |
| 電壓精度 | ±1.0% | ±1.0% | 含設定誤差、線性及負載調整率 |
| 線性調整率 | ±0.5% | ±0.5% | 輸入電壓變化影響量 |
| 負載調整率 | ±1.0% | ±1.0% | 負載變化影響量 |
（2）輸入?yún)?shù)
電壓范圍：180~550VAC（單相和雙相）或254~780VDC，低輸入電壓時需按減額曲線降額輸出
頻率范圍：47~63Hz，適配多數工業電網
功率因子（Typ.）：PF≥0.84（400VAC 和 230VAC 工況）
效率（Typ.）：高達 91%，低功率損耗
交流電流（Typ.）：1A/400VAC、2A/230VAC
浪涌電流（Typ.）：冷啟動時 50A
漏電流：<3.5mA/530VAC
三、保護功能詳情
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105%~130% | 恒流限制，3 秒后關閉輸出；負載異常移除 1 分鐘后自動恢復 |
| 過電壓保護 | WDR-240-24：29~33V；WDR-240-48：56~65V | 關閉輸出電壓；負載異常移除 1 分鐘后自動恢復 |
| 過溫度保護 | 檢測功率開關散熱器溫度達 90±5°C（TSW） | 關閉輸出電壓；溫度下降后自動恢復 |
| 短路保護 | 輸出短路觸發 | 對應保護邏輯啟動，保障電源安全 |
四、環境與可靠性指標
工作環境：

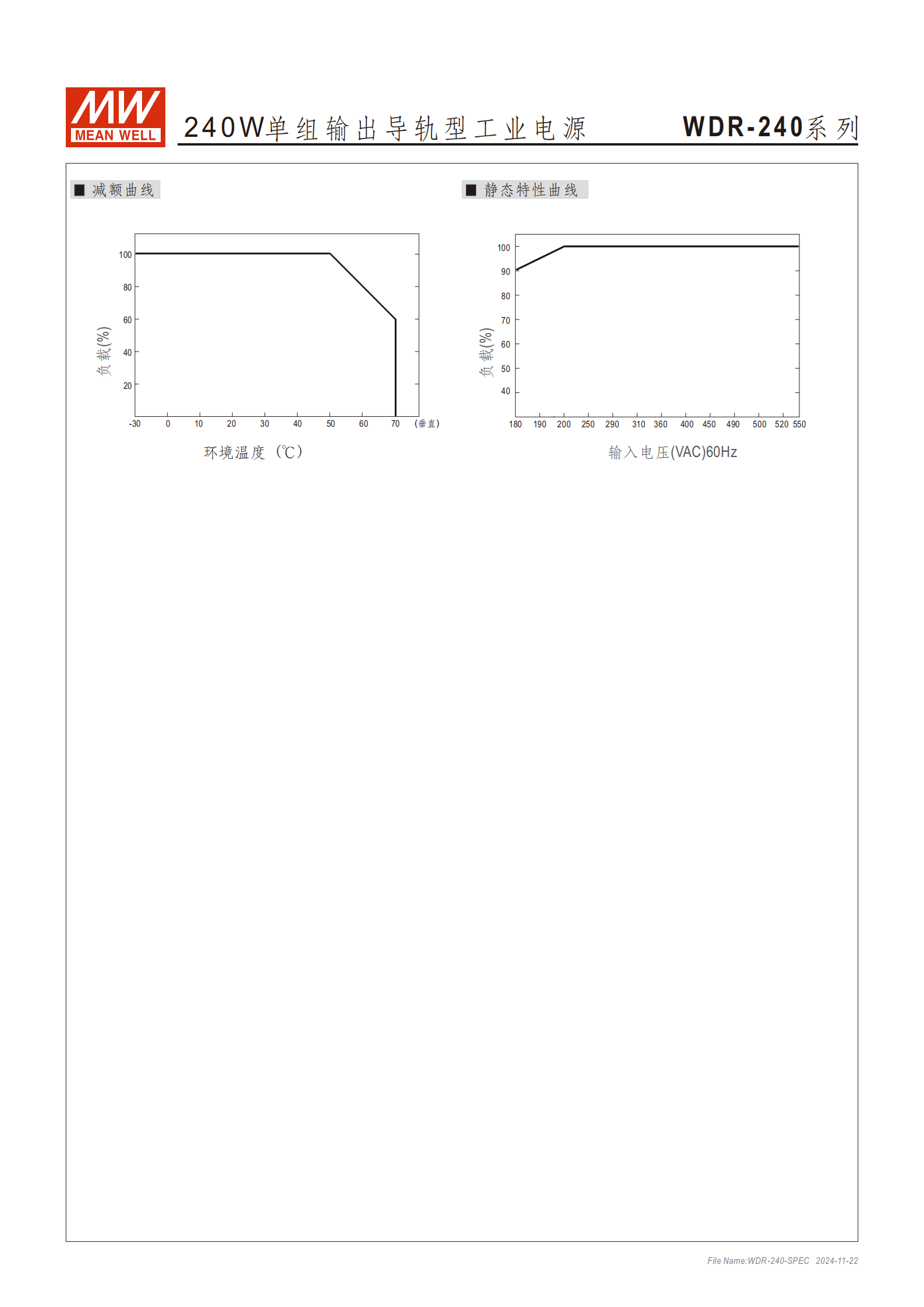

工作溫度：-30~+70°C（需參考減額曲線，滿載時安裝需預留散熱空間：頂部 40mm、底部 20mm、左右各 5mm，相鄰熱設備需 15mm 空隙）
工作濕度：20~95% RH，無冷凝
儲存條件：
儲存溫度、濕度：-40~+85°C，10~95% RH
其他可靠性參數：
溫度系數：±0.03%/°C（0~50°C）
耐振動：零件級 10~500Hz、2G、10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
MTBF（平均無故障時間）：最小 1062.8K hrs（Telcordia SR-332 標準）、141.1K hrs（MIL-HDBK-217F 標準，25°C）
五、安規與電磁兼容
安全規范：通過 UL508（工業控制設備）、IEC62368-1、CB、EAC TP TC 004 認證，設計參照 BS EN/EN62368-1、AS/NZS 62368.1、GL（滿足 BS EN/EN60204-1）
耐壓性能：I/P-O/P 3KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC、O/P-DC OK 0.5KVAC
絕緣阻抗：>100M Ohms（500VDC/25°C/70% RH）
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、BS EN/EN61000-6-2（BS EN/EN50082-2）、BS EN/EN61204-3（重工業標準）、EAC TP TC 020

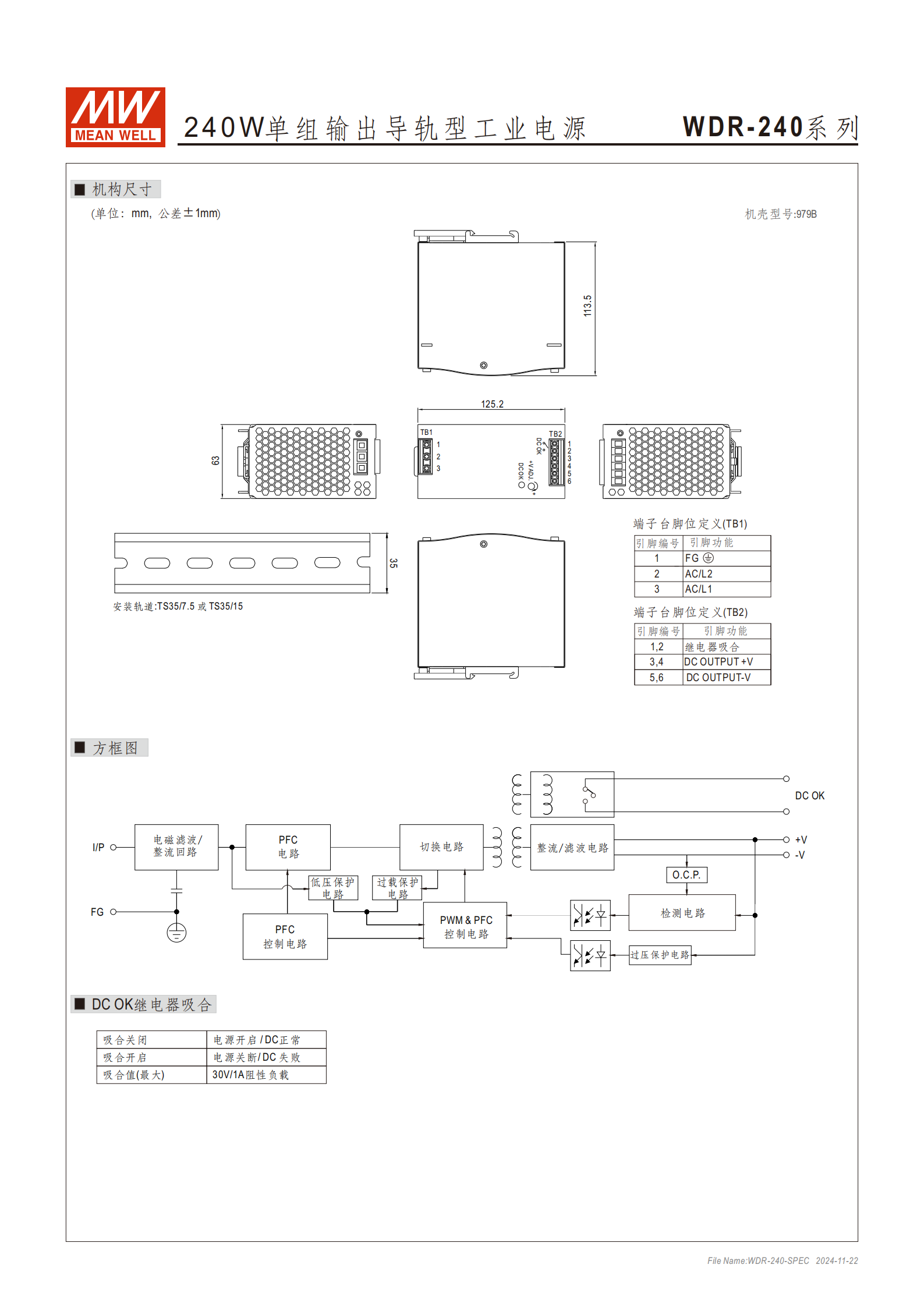

六、結構與功能細節
尺寸：63125.2113.5mm（WHD），公差 ±1mm
端子臺腳位定義：
TB1：1 腳（FG）、2 腳（AC/L2）、3 腳（AC/L1）
TB2：1-2 腳（繼電器吸合）、3-4 腳（DC OUTPUT +V）、5-6 腳（DC OUTPUT -V）
特殊功能：內建 DC OK 繼電器觸點，吸合值最大為 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（電阻負載），吸合狀態對應電源開啟 / DC 正常，關閉狀態對應電源關斷 / DC 失敗
4. 關鍵問題
問題 1：WDR-240 系列兩款型號的核心輸出參數（電壓、電流）及調整范圍有何差異？
答案：兩款型號的核心輸出參數差異集中在電壓及對應調整范圍，具體如下：
| 型號 | 額定直流電壓 | 電壓調整范圍 | 額定電流 | 額定功率 |
|---|---|---|---|---|
| WDR-240-24 | 24V | 24~28V | 10A | 240W |
| WDR-240-48 | 48V | 48~55V | 5A | 240W |
| 兩者額定功率均為 240W，紋波與噪聲、電壓精度等其他輸出參數一致。 |
問題 2：WDR-240 系列電源的過溫、過壓、過負載保護機制分別是什么？
答案：三類保護的觸發條件及保護模式如下：
過溫度保護：檢測功率開關散熱器溫度達 90±5°C 時觸發，保護模式為關閉輸出電壓，待溫度下降后自動恢復；
過電壓保護：WDR-240-24 觸發電壓為 29~33V，WDR-240-48 為 56~65V，保護模式為關閉輸出電壓，負載異常條件移除 1 分鐘后自動恢復；
過負載保護：觸發條件為額定輸出功率的 105%~130%，保護模式為恒流限制，3 秒后關閉輸出，負載異常移除 1 分鐘后自動恢復。
問題 3：WDR-240 系列電源的安裝與工作環境有哪些關鍵要求？
答案：核心要求包括兩方面：
安裝要求：采用 TS-35/7.5 或 TS-35/15 標準導軌安裝；滿載持續工作時，需預留散熱空間（頂部 40mm、底部 20mm、左右各 5mm），相鄰設備為熱源時需預留 15mm 空隙；
環境要求：工作溫度范圍為 - 30~+70°C（需參考減額曲線），工作濕度 20~95% RH（無冷凝）；海拔超過 2000 米時，無風扇機型環境溫度按 3.5°C/1000m 比例降額，有風扇機型按 5°C/1000m 比例降額。
