WDR-120 系列 120W 單組輸出導軌型工業電源，支持180~550VAC/254~780VDC 寬范圍輸入，提供12V/10A、24V/5A、48V/2.5A 三種輸出規格，具備短路、過負載、過電壓、過溫度多重保護，采用自然風冷與 TS-35/7.5 或 TS-35/15 導軌安裝，通過 UL508 等多項安規認證，工作溫度范圍 - 25~+70℃，MTBF 最高達 1509.6K hrs，享有 3 年保固，適用于工業控制等場景。

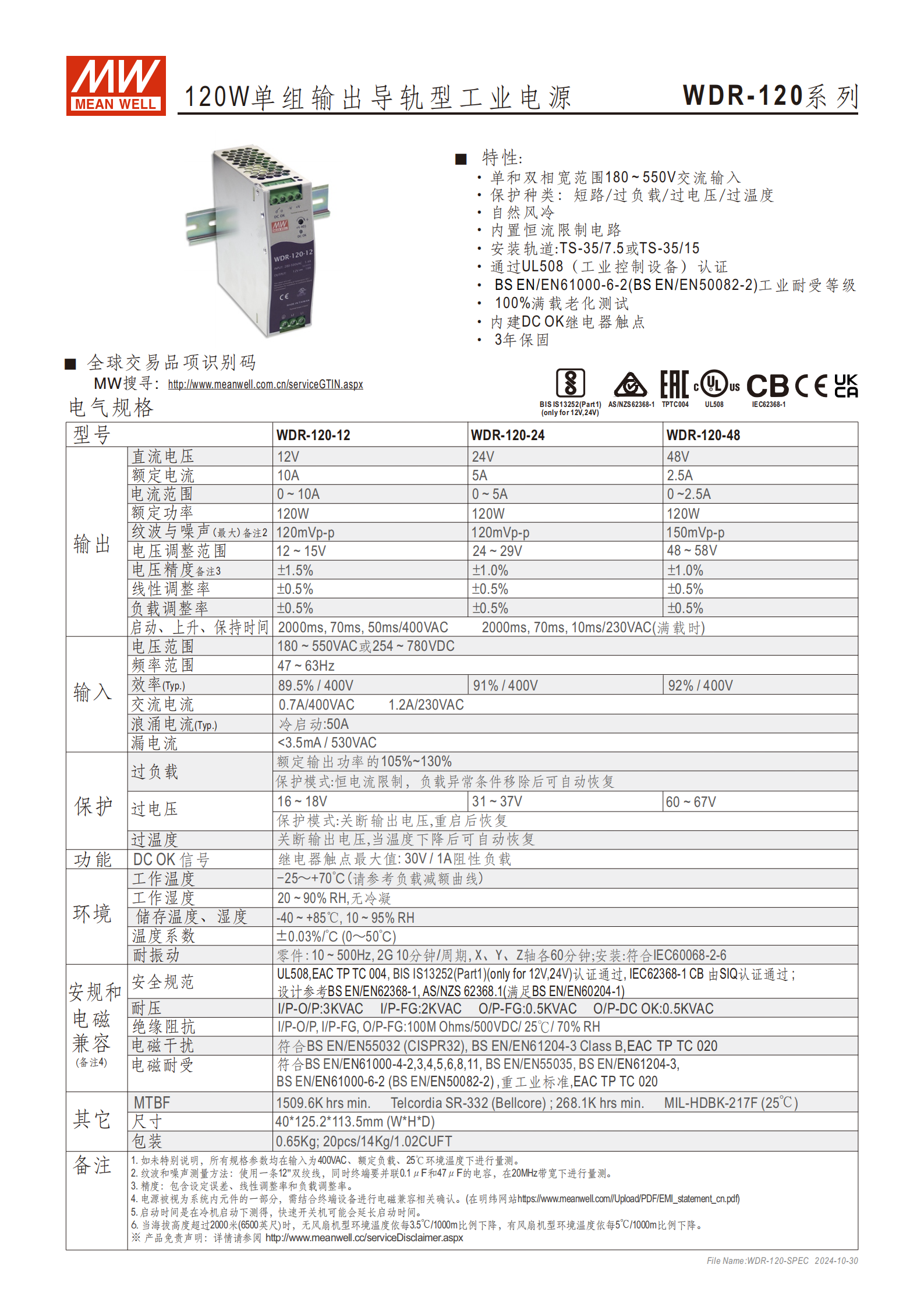

產品名稱：120W 單組輸出導軌型工業電源（WDR-120 系列）
核心特性：單 / 雙相寬范圍輸入、多重保護、自然風冷、導軌安裝、工業級耐受、3 年保固
安裝方式：適配 TS-35/7.5 或 TS-35/15 標準導軌
物理規格：

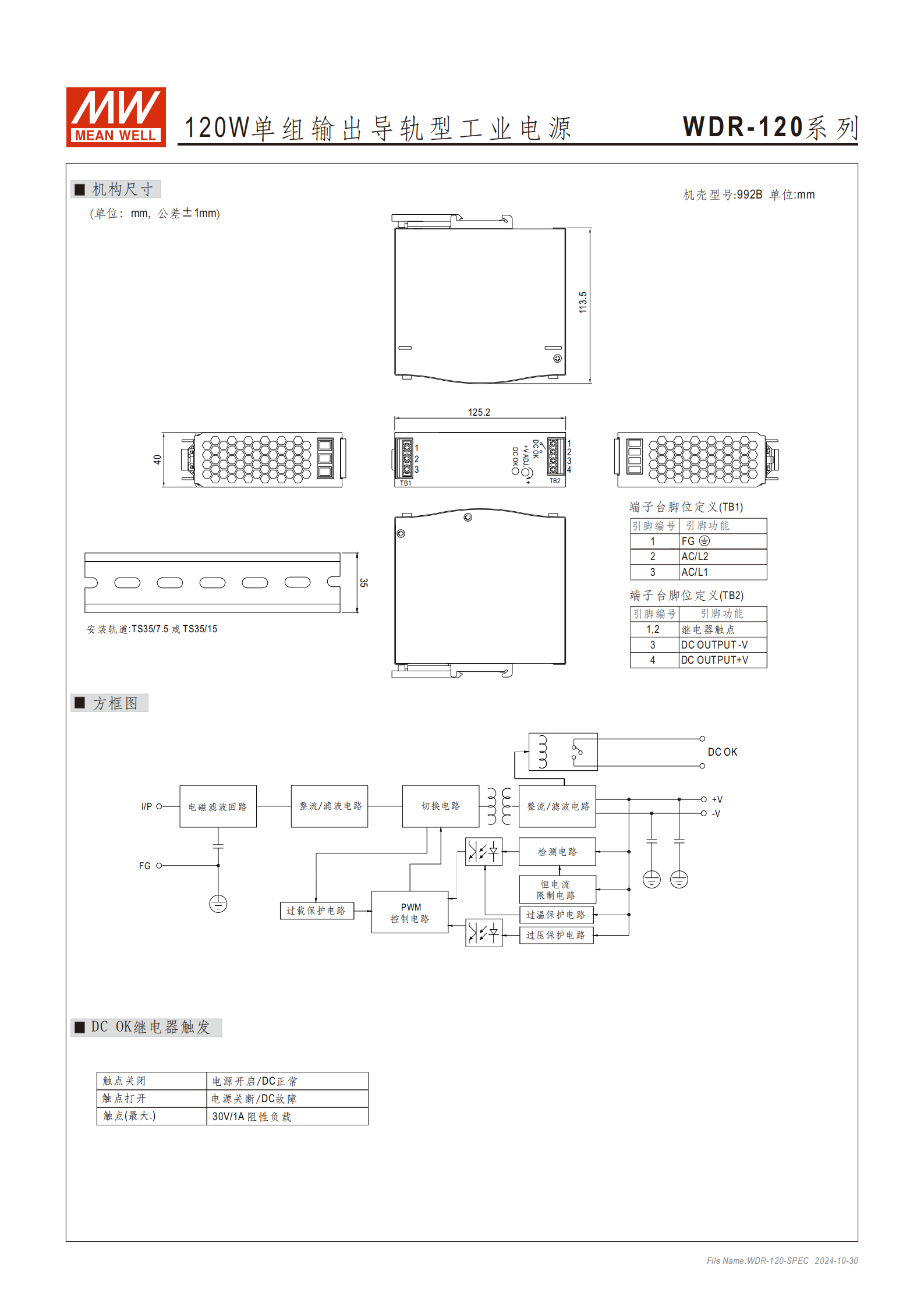

項目 詳情 尺寸（WHD） 40125.2113.5mm（公差 ±1mm） 單臺重量 0.65Kg 包裝規格 20pcs/14Kg/1.02CUFT
二、電氣性能參數
（1）輸出規格（額定負載、400VAC 輸入、25℃環境）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| WDR-120-12 | 12V | 10A | 0~10A | 120W | 12~15V | ±1.5% |
| WDR-120-24 | 24V | 5A | 0~5A | 120W | 24~29V | ±1.0% |
| WDR-120-48 | 48V | 2.5A | 0~2.5A | 120W | 48~58V | ±1.0% |
補充：線性調整率 ±0.5%、負載調整率 ±0.5%、溫度系數 ±0.03%/℃（0~50℃）
紋波與噪聲（最大）：WDR-120-12/24 為 120mVp-p，WDR-120-48 為 150mVp-p（測量方式：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬）
（2）輸入規格
電壓范圍：180~550VAC 或 254~780VDC
頻率范圍：47~63Hz
啟動 / 上升 / 保持時間（滿載）：400VAC 時 2000ms/70ms/50ms；230VAC 時 2000ms/70ms/10ms
交流電流：0.7A（400VAC）、1.2A（230VAC）
浪涌電流（Typ.）：冷啟動 50A
漏電流：<3.5mA（530VAC）
效率（Typ.）：WDR-120-12 為 89.5%（400VAC），WDR-120-24 為 91%（400VAC），WDR-120-48 為 92%（400VAC）
三、保護功能
| 保護類型 | 具體參數 | 恢復方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~130% | 恒電流限制，負載異常移除后自動恢復 |
| 過電壓 | WDR-120-12：16~18V；WDR-120-24：31~37V；WDR-120-48：60~67V | 關斷輸出，重啟后恢復 |
| 過溫度 | 無具體電壓閾值，觸發時關斷輸出 | 溫度下降后自動恢復 |
| 短路 | 內置恒流限制電路 | 自動恢復 |
四、環境與可靠性

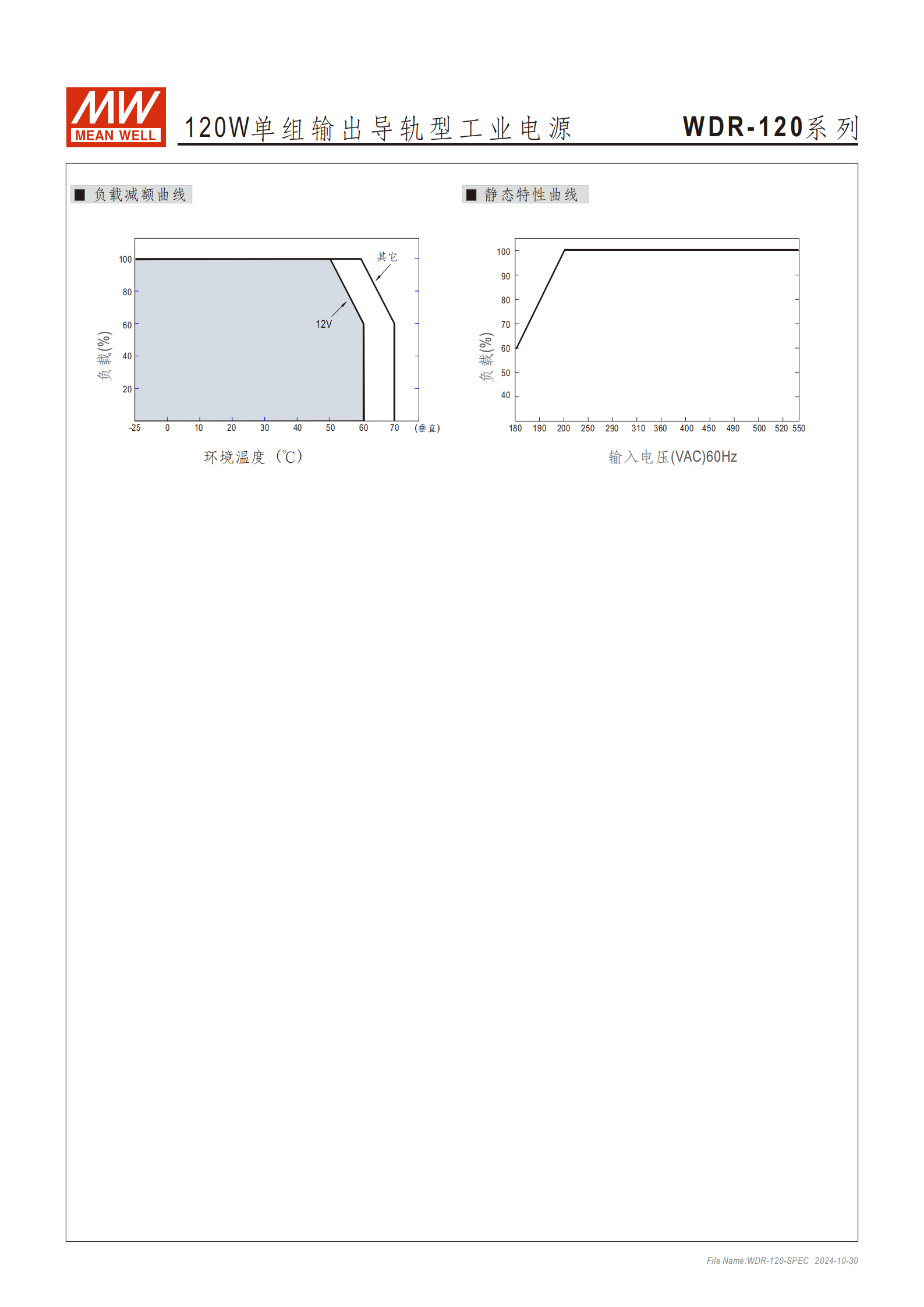

工作溫度：-25~+70℃（需參考負載減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫濕度：-40~+85℃，10~95% RH
耐振動：零件級 10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）；安裝符合 IEC60068-2-6
MTBF：最小 1509.6K hrs（Telcordia SR-332 標準）；最小 268.1K hrs（MIL-HDBK-217F 標準，25℃）
五、安規與電磁兼容
安全規范：通過 UL508、EAC TP TC 004 認證，IEC62368-1 CB（SIQ 認證），BIS IS13252 (Part1)（僅 12V/24V），設計參考 BS EN/EN62368-1、AS/NZS 62368.1（滿足 BS EN/EN60204-1）
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC、O/P-DC OK:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100M Ohms（500VDC/25℃/70% RH）
電磁干擾（EMI）：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B、EAC TP TC 020
電磁耐受（EMS）：符合 EN61000-4-2/3/4/5/6/8/11、EN61204-3、BS EN/EN55035、EN61000-6-2（EN50082-2）、EAC TP TC 020（重工業標準）
六、特殊功能
DC OK 信號：繼電器觸點最大值 30V/1A（阻性負載），用于指示電源輸出正常狀態（觸點關閉 = 電源開啟 / DC 正常；觸點打開 = 電源關斷 / DC 故障）
4. 關鍵問題
問題 1：WDR-120 系列電源的輸出規格有哪些差異，適用于不同功率需求的場景？
答案：該系列提供三種輸出規格，核心差異集中在電壓、電流參數，功率均為 120W，適配不同負載需求：① WDR-120-12：12V/10A，電壓調整范圍 12~15V，適用于低電壓、大電流的工業控制模塊；② WDR-120-24：24V/5A，電壓調整范圍 24~29V，是工業設備中最常用的規格，適配傳感器、執行器等；③ WDR-120-48：48V/2.5A，電壓調整范圍 48~58V，適用于高電壓、小電流的精密設備或遠距離供電場景。三者電壓精度分別為 ±1.5%、±1.0%、±1.0%，紋波噪聲最大 150mVp-p，滿足工業級穩定供電需求。
問題 2：該電源的保護機制如何保障設備安全，不同保護類型的觸發條件和恢復方式是什么？
答案：電源具備四重核心保護機制，全方位保障設備與電源本身安全：① 過負載保護：觸發條件為額定功率的 105%~130%，采用恒電流限制模式，負載恢復正常后自動恢復；② 過電壓保護：不同型號觸發電壓不同（16~18V/31~37V/60~67V），觸發后關斷輸出，需重啟電源恢復；③ 過溫度保護：無固定溫度閾值，溫度過高時關斷輸出，待溫度下降后自動恢復；④ 短路保護：內置恒流限制電路，短路故障排除后自動恢復。多重保護機制覆蓋了負載異常、電壓波動、環境過熱等常見風險場景。
問題 3：從安裝、環境適應性和可靠性來看，WDR-120 系列電源的工業級特性體現在哪些方面？
答案：其工業級特性主要體現在三方面：① 安裝適配性：支持 TS-35/7.5 或 TS-35/15 標準工業導軌，符合工業設備標準化安裝需求，尺寸僅 40125.2113.5mm，節省安裝空間；② 環境適應性：工作溫度范圍 - 25~+70℃（支持負載減額），工作濕度 20~90% RH（無冷凝），耐振動符合 IEC60068-2-6 標準，可適應惡劣工業環境；③ 可靠性與合規性：MTBF 最高達 1509.6K hrs（Telcordia SR-332 標準），通過 UL508、EAC TP TC 004 等多項工業安規認證，電磁兼容符合重工業級標準（EN61000-6-2），絕緣阻抗≥100MΩ、耐壓 3KVAC，滿足工業場景的高可靠性和電磁兼容要求，且享有 3 年保固，降低后期維護成本。
