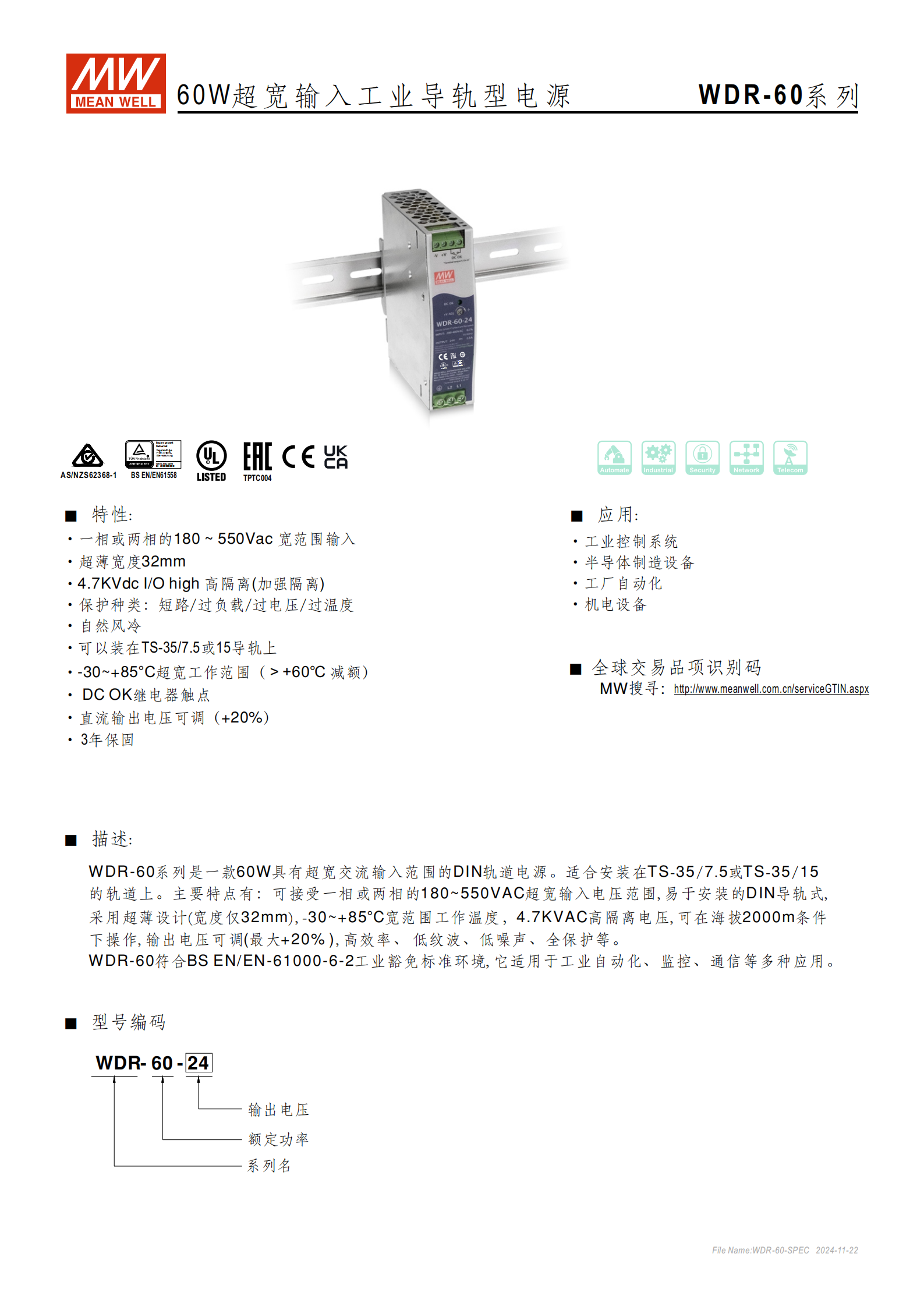

明緯 WDR-60 系列是一款60W 超寬輸入工業導軌型電源，具備180~550Vac/254~780Vdc 超寬輸入電壓范圍、32mm 超薄寬度，支持安裝在 TS-35/7.5 或 15 導軌上，工作溫度覆蓋 -30~+85°C（>60℃需減額），擁有4.7KVac 高隔離電壓及短路 / 過負載 / 過電壓 / 過溫度全保護功能，輸出電壓可在額定值基礎上 **+20% 可調 **，效率最高達 90.5%，適用于工業控制系統、半導體制造設備等場景，提供 3 年保固。
一、產品基本信息
| 項目 | 詳情 |
|---|---|
| 品牌 | 明緯（MEAN WELL） |
| 產品系列 | WDR-60 系列 |
| 產品類型 | 60W 超寬輸入工業導軌型電源 |
| 核心定位 | 工業場景高可靠性電源供應 |
| 保固期限 | 3 年 |
| 安裝方式 | 適配TS-35/7.5 或 TS-35/15 導軌 |

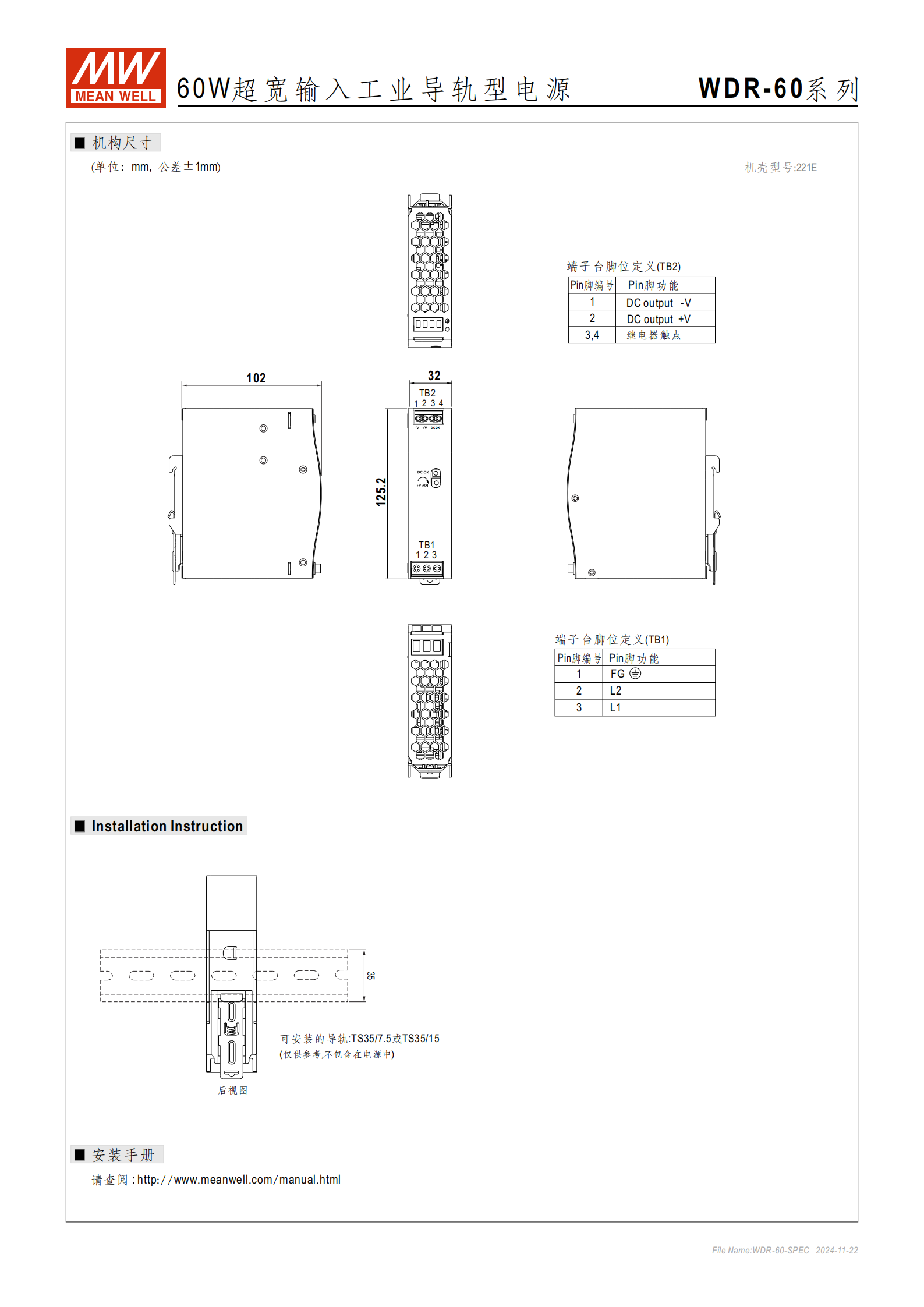

| 機身尺寸 | 32125.2102mm（WHD）（超薄寬度 32mm） |
二、核心特性
輸入特性：支持一相或兩相180~550Vac 交流輸入，或254~780Vdc 直流輸入，輸入頻率范圍47~63Hz，適配多種工業供電環境；

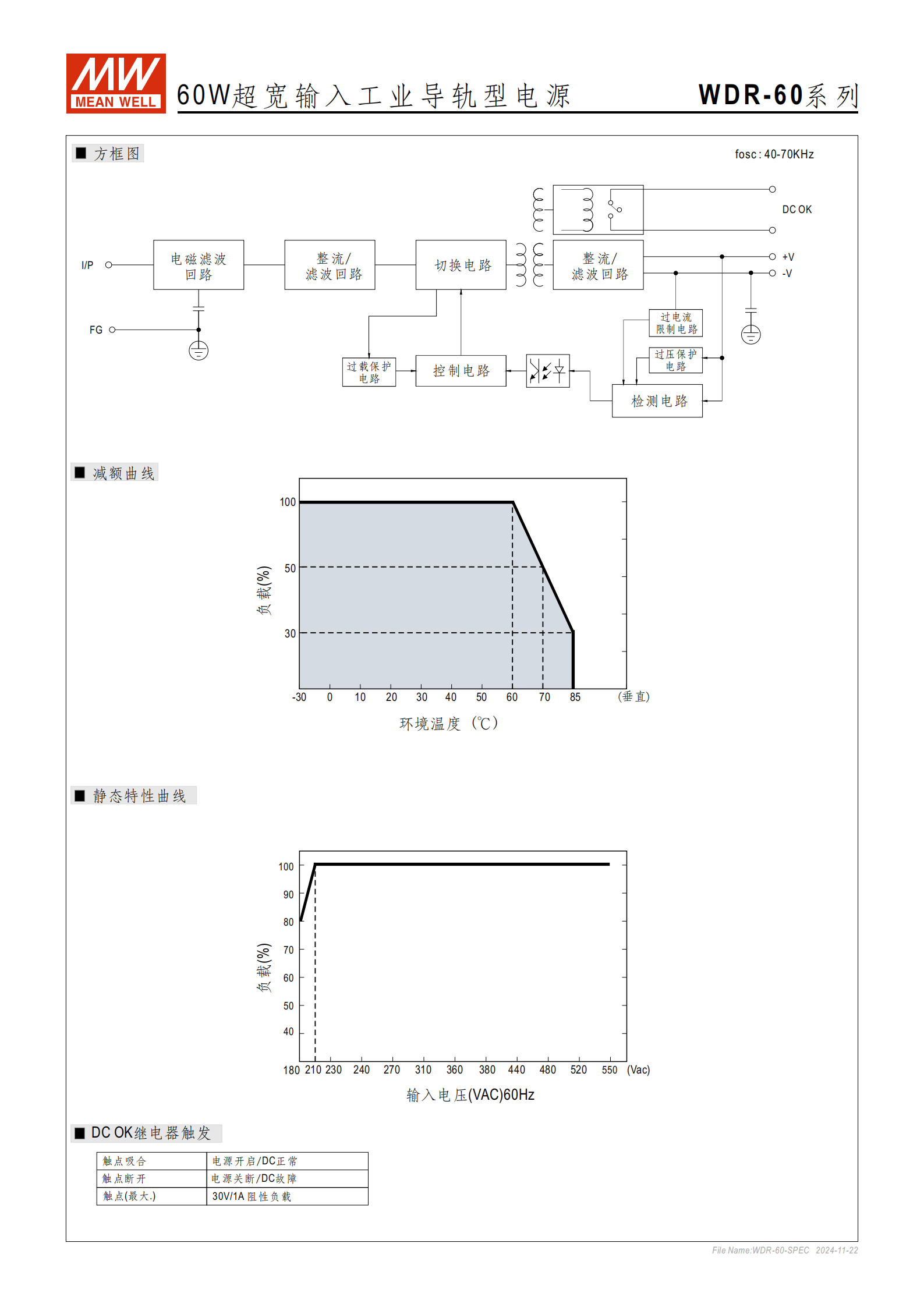

環境適應性：工作溫度范圍 **-30~+85°C**（環境溫度 > 60℃時需按減額曲線降額輸出），儲存溫度 **-40~+85°C**，工作濕度20-90% RH（無冷凝），操作海拔高度最高2000 米（超海拔需按規范降額）；
隔離與安全：具備4.7KVac 高隔離電壓（加強隔離），絕緣阻抗≥100M Ohms（500VDC/25°C/70% RH），過電壓等級符合 EN61558 等多項標準；
保護功能：全保護設計，包括：
過負載保護：額定輸出功率的 105%~135% 觸發，分打嗝模式（輸出電壓 < 50%）和恒定電流模式（輸出電壓 50%-100%），異常移除后自動恢復；
過電壓保護：按型號不同觸發電壓為 6.2~7.2V（5V 型）、16~18V（12V 型）、31~37V（24V 型）、58~60.5V（48V 型），關斷輸出，重啟恢復；
過溫度保護、短路保護；
輸出特性：輸出電壓可在額定值基礎上 **+20% 可調 **，低紋波、低噪聲，線性調整率和負載調整率均為 ±0.5%（部分型號除外）。

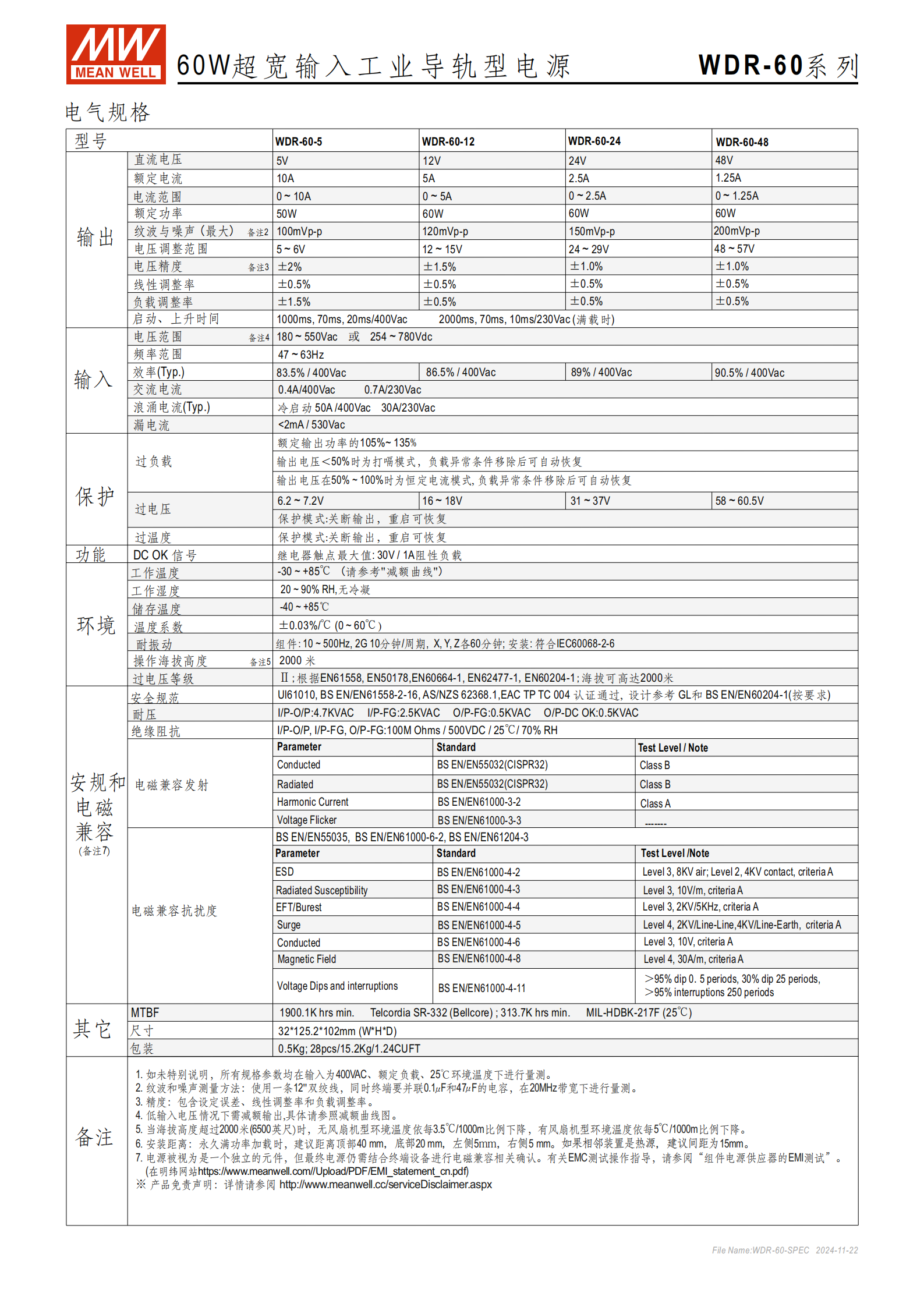

三、關鍵電氣規格（按型號分類）
| 規格項 | WDR-60-5 | WDR-60-12 | WDR-60-24 | WDR-60-48 |
|---|---|---|---|---|
| 直流輸出電壓（額定） | 5V | 12V | 24V | 48V |
| 電壓調整范圍 | 5~6V | 12~15V | 24~29V | 48~57V |
| 額定輸出電流 | 10A | 5A | 2.5A | 1.25A |
| 電流范圍 | 0~10A | 0~5A | 0~2.5A | 0~1.25A |
| 額定功率 | 50W | 60W | 60W | 60W |
| 電壓精度 | ±2% | ±1.5% | ±1.0% | ±1.0% |
| 紋波與噪聲（最大） | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p |
| 效率（Typ./400Vac） | 83.5% | 86.5% | 89% | 90.5% |
四、電磁兼容與認證
電磁兼容（EMC）：
發射：傳導發射和輻射發射符合 BS EN/EN55032（CISPR32）Class B 標準，諧波電流符合 Class A 標準，電壓閃爍符合 EN61000-3-3；
抗擾度：ESD（8KV 空氣 / 4KV 接觸）、浪涌（2KV 線 - 線 / 4KV 線 - 地）、輻射抗擾度等均符合 EN61000 系列 Level 3 或 4 標準，滿足工業電磁環境要求；
安全認證：通過 BS EN/EN61558、AS/NZS62368-1、EAC TP TC004 等多項國際標準認證，設計參考 GL 和 BS EN/EN60204-1。
五、應用場景
工業控制系統
半導體制造設備
工廠自動化設備
各類機電設備
六、其他關鍵參數
啟動 / 上升時間：滿載時，400Vac 輸入下為 1000ms/70ms/20ms，230Vac 輸入下為 2000ms/70ms/10ms；
浪涌電流（冷啟動）：400Vac 輸入時 50A，230Vac 輸入時 30A；
漏電流：<2mA（530Vac）；
溫度系數：±0.03%/°C（0-60°C）；
MTBF：最小 1900.1K 小時（Telcordia SR-332 標準），最小 313.7K 小時（MIL-HDBK-217F 標準，25°C）。
4. 關鍵問題
問題 1：WDR-60 系列電源的超寬輸入特性具體表現是什么？適用于哪些特殊供電場景？
答案：輸入特性表現為支持180~550Vac 交流輸入或254~780Vdc 直流輸入，頻率范圍 47~63Hz，可適配一相或兩相供電；適用于工業場景中供電電壓波動大、三相電缺相運行，或需兼容不同地區寬電壓標準的設備，如跨國生產的半導體制造設備、偏遠地區工業控制系統等。
問題 2：該系列電源不同型號的輸出參數差異如何？如何根據負載需求選型？
答案：不同型號的核心輸出差異如下：
| 型號 | 額定電壓 | 額定電流 | 功率 | 適配負載場景 |
|---|---|---|---|---|
| WDR-60-5 | 5V | 10A | 50W | 低電壓大電流設備（如傳感器陣列） |
| WDR-60-12 | 12V | 5A | 60W | 中等電壓設備（如小型電機、工業控制器） |
| WDR-60-24 | 24V | 2.5A | 60W | 工業主流電壓設備（如 PLC、伺服驅動器） |
| WDR-60-48 | 48V | 1.25A | 60W | 高壓低電流設備（如通信模塊、大功率執行器） |
| 選型核心：根據負載的額定電壓匹配電源型號，同時確保負載最大電流不超過電源額定電流，負載總功率不超過電源額定功率（50W 或 60W）。 |
問題 3：WDR-60 系列電源在惡劣工業環境中的可靠性保障有哪些？
答案：可靠性保障主要包括三方面：1. 環境適應性：-30~+85°C 超寬工作溫度（>60℃可減額運行）、20-90% RH 無冷凝濕度適應、2000 米高海拔操作能力，耐受 10~500Hz、2G 的振動；2. 安全保護：具備短路、過負載、過電壓、過溫度全維度保護，過負載可自動恢復，過電壓重啟恢復，避免設備損壞；3. 電氣穩定性：4.7KVac 高隔離電壓減少干擾，±0.5% 的線性 / 負載調整率保證輸出穩定，低紋波噪聲（最大 200mVp-p），且通過多項國際安全與 EMC 認證，適配復雜工業電磁環境。
