TDR-960 系列是960W 三相工業用導軌型電源，具備主動式 PFC 功能，支持340~550V 三相寬范圍交流輸入（可雙相操作） ，提供 24V/40A 和 48V/20A 兩種輸出規格，效率高達94.5% ，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，支持最多 4 臺并聯擴展至 3840W，符合 UL508 等多項安規認證，工作溫度范圍 - 30~+70℃，提供 3 年保固，適用于工業控制等場景。
一、產品核心定位
產品系列：TDR-960 系列
產品類型：960W 三相工業用導軌型電源，內置主動式 PFC 功能
核心優勢：寬電壓輸入、高效率、多重保護、支持并聯擴展、符合多項工業安規
應用場景：工業控制設備等需穩定供電的工業場景

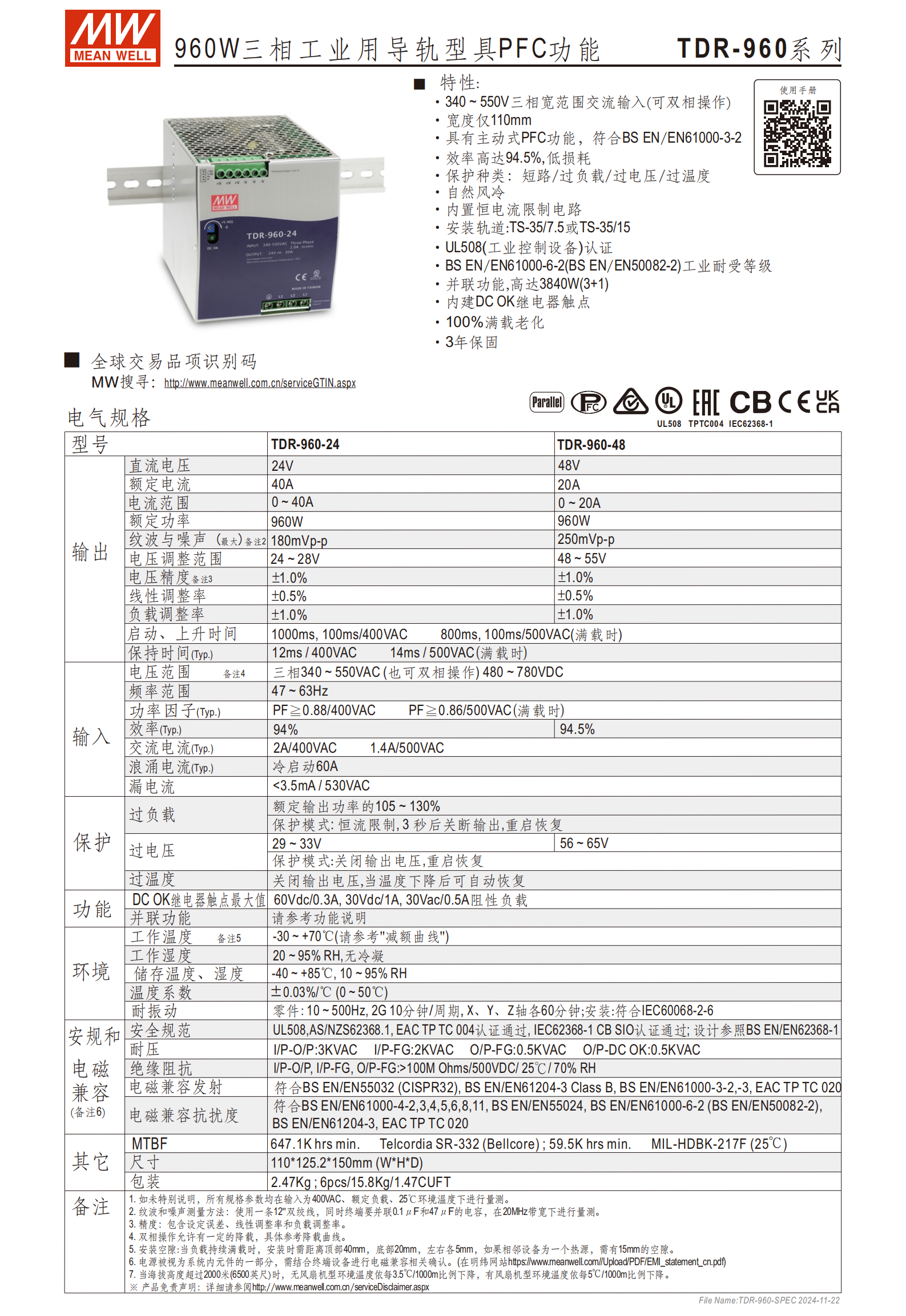

二、核心電氣規格
（1）輸出參數對比
| 規格項 | TDR-960-24 | TDR-960-48 |
|---|---|---|
| 直流輸出電壓 | 24V（調整范圍 24~28V） | 48V（調整范圍 48~55V） |
| 額定電流 | 40A（范圍 0~40A） | 20A（范圍 0~20A） |
| 額定功率 | 960W | 960W |
| 紋波與噪聲（最大） | 180mVp-p | 250mVp-p |
| 電壓精度 | ±1.0% | ±1.0% |
| 過電壓保護閾值 | 29~33V | 56~65V |
（2）輸入?yún)?shù)
電壓范圍：三相 340~550VAC（可雙相操作）、480~780VDC
頻率范圍：47~63Hz
功率因子（滿載）：400VAC 時≥0.88，500VAC 時≥0.86
效率（典型值）：TDR-960-24 為 94%，TDR-960-48 為 94.5%
交流電流（典型值）：400VAC 時 2A，500VAC 時 1.4A
浪涌電流（冷啟動）：60A
漏電流：<3.5mA/530VAC
三、保護功能與核心特性
（1）保護種類及模式
| 保護類型 | 具體參數 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105~130% | 恒流限制，3 秒后關斷輸出，重啟恢復 |
| 過電壓 | 29~33V（24V 型）、56~65V（48V 型） | 關斷輸出，重啟恢復 |
| 過溫度 | - | 關閉輸出電壓，溫度下降后自動恢復 |
| 短路保護 | - | 內置恒電流限制電路 |
（2）核心功能

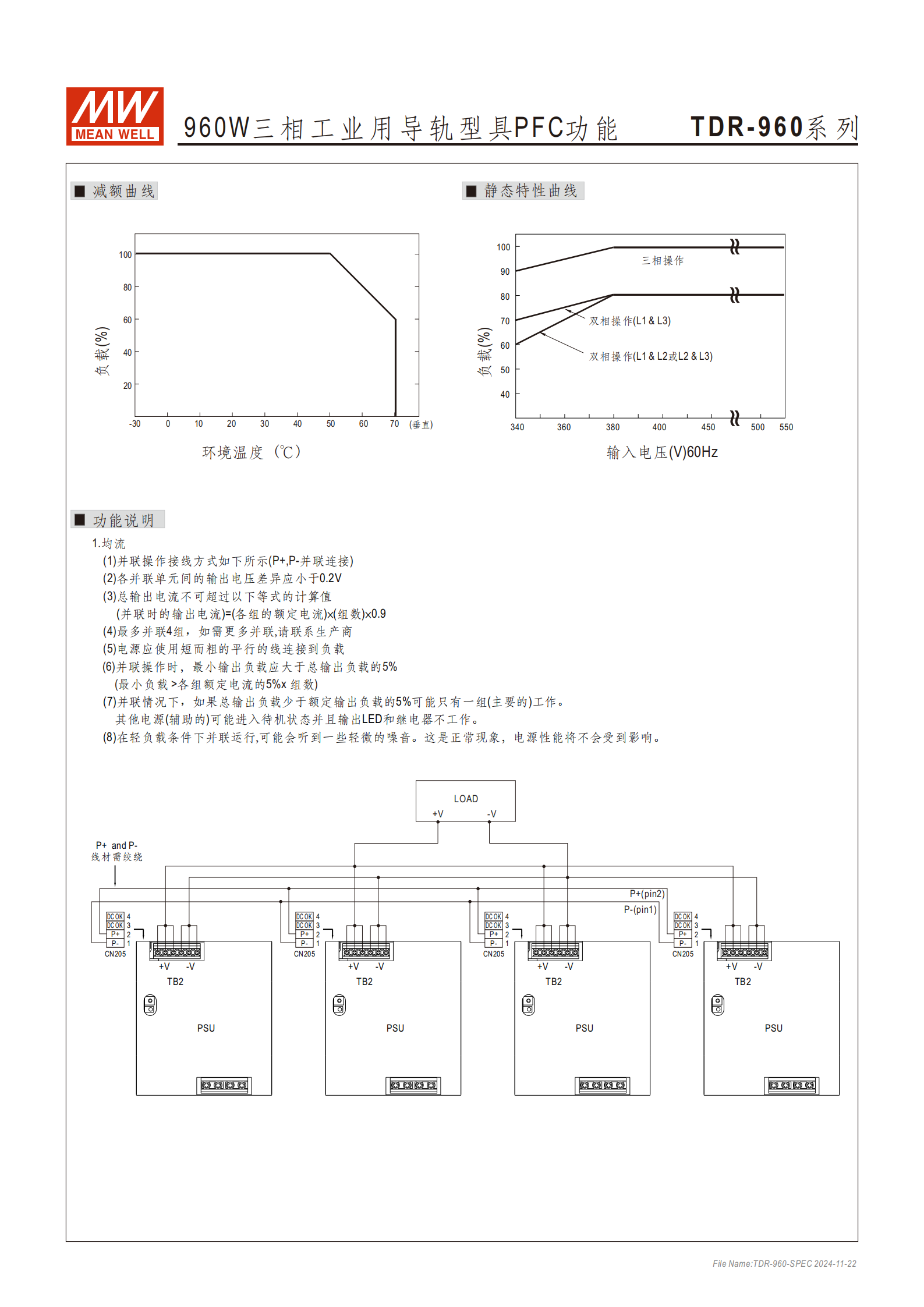

并聯功能：最多 4 臺并聯（3+1），總功率可達 3840W；并聯時總輸出電流 = 各組額定電流 × 組數 ×0.9，最小輸出負載需大于總輸出負載的 5%
DC OK 繼電器觸點：最大支持 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A 阻性負載，電源開啟 / DC 正常時觸點關閉，電源關斷 / DC 故障時觸點打開
均流功能：并聯單元間輸出電壓差異需小于 0.2V，P+、P - 線材需絞繞連接
四、環境與物理特性
工作環境：
工作溫度：-30~+70℃（需參考減額曲線，滿載時需預留安裝空隙）
工作濕度：20~95% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH
溫度系數：±0.03%/℃（0~50℃）

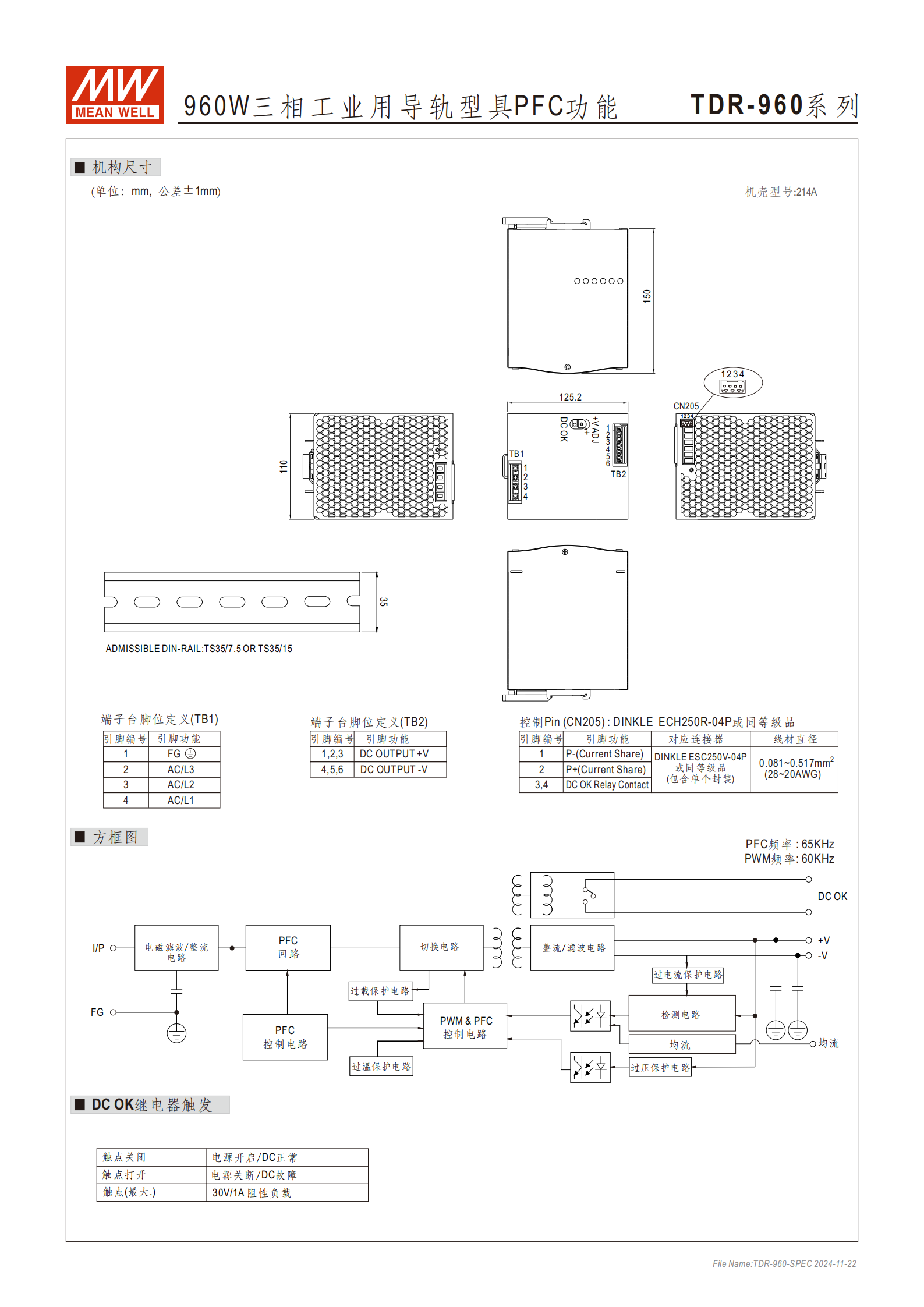

物理規格：
尺寸：110×125.2×150mm（W×H×D）
重量：單臺 2.47Kg，6 臺 / 箱（15.8Kg/1.47CUFT）
安裝方式：TS-35/7.5 或 TS-35/15 導軌
耐振動：零件 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
可靠性：MTBF 最小 647.1K hrs（Telcordia SR-332）、59.5K hrs（MIL-HDBK-217F，25℃）
五、安規與電磁兼容
安全規范：UL508、AS/NZS62368.1、EAC TP TC 004 認證通過；IEC62368-1 CB SIO 認證通過，按 BS EN/EN62368-1 設計
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55024 等
絕緣與耐壓：
耐壓：I/P-O/P 3KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC、O/P-DC OK 0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms/500VDC（25℃/70% RH）
4. 關鍵問題
問題 1：TDR-960 系列電源支持并聯擴展嗎？最多可并聯幾臺？并聯時需注意哪些核心要求？
答案：支持并聯擴展；最多可并聯 4 臺（3+1），總功率最高達 3840W。核心注意事項：① 各并聯單元間輸出電壓差異需小于 0.2V；② 總輸出電流 = 各組額定電流 × 組數 ×0.9；③ 最小輸出負載需大于總輸出負載的 5%，否則可能僅 1 臺工作，其余進入待機；④ P+、P - 線材需絞繞連接，且電源應通過短而粗的平行線連接到負載；⑤ 輕負載并聯時可能出現輕微噪音，屬正?，F(xiàn)象。
問題 2：TDR-960 系列的輸入輸出電壓范圍、效率及核心保護功能分別是什么？
答案：① 輸入電壓范圍：三相 340~550VAC（可雙相操作）、480~780VDC，頻率 47~63Hz；② 輸出電壓范圍：TDR-960-24 為 24~28V，TDR-960-48 為 48~55V；③ 效率：TDR-960-24 典型值 94%，TDR-960-48 典型值 94.5%；④ 核心保護功能：包含短路保護（內置恒流限制）、過負載保護（105~130% 額定功率，3 秒關斷后重啟恢復）、過電壓保護（29~33V/56~65V）、過溫度保護（關閉輸出，溫度下降后自動恢復）。
問題 3：TDR-960 系列電源的安裝要求、工作溫度范圍及關鍵安規認證有哪些？
答案：① 安裝要求：適配 TS-35/7.5 或 TS-35/15 導軌；滿載時需預留安裝空隙（頂部 40mm、底部 20mm、左右各 5mm，相鄰為熱源時需 15mm）；② 工作溫度范圍：-30~+70℃（需參考減額曲線），海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降；③ 關鍵安規認證：UL508（工業控制設備）、AS/NZS62368.1、EAC TP TC 004、IEC62368-1 CB SIO 認證，符合 BS EN/EN61000-6-2 工業耐受等級等。
