TDR-480 系列是一款 480W 三相工業用導軌型電源供應器，具備PFC 功能，輸入電壓覆蓋 340~550VAC（可雙相操作），寬度僅 85.5mm，支持 TS-35/7.5 或 15 導軌安裝，效率高達 93%，工作溫度范圍 - 20℃~70℃，擁有短路 / 過負載 / 過電壓 / 過溫度等完整保護功能，通過 UL508、IEC62368-1 等多項認證，適用于工業控制系統、半導體制造設備等場景，提供 3 年保固。
核心定位：經濟薄型三相工業用導軌型電源供應器，符合德國工業標準，主打空間節約與高可靠性
關鍵標識：系列名 TDR-480，型號編碼規則為 “系列名 - 輸出功率 - 輸出電壓”（如 TDR-480-24）
核心優勢：寬電壓輸入、高效率、完整保護、多認證兼容，3 年保固

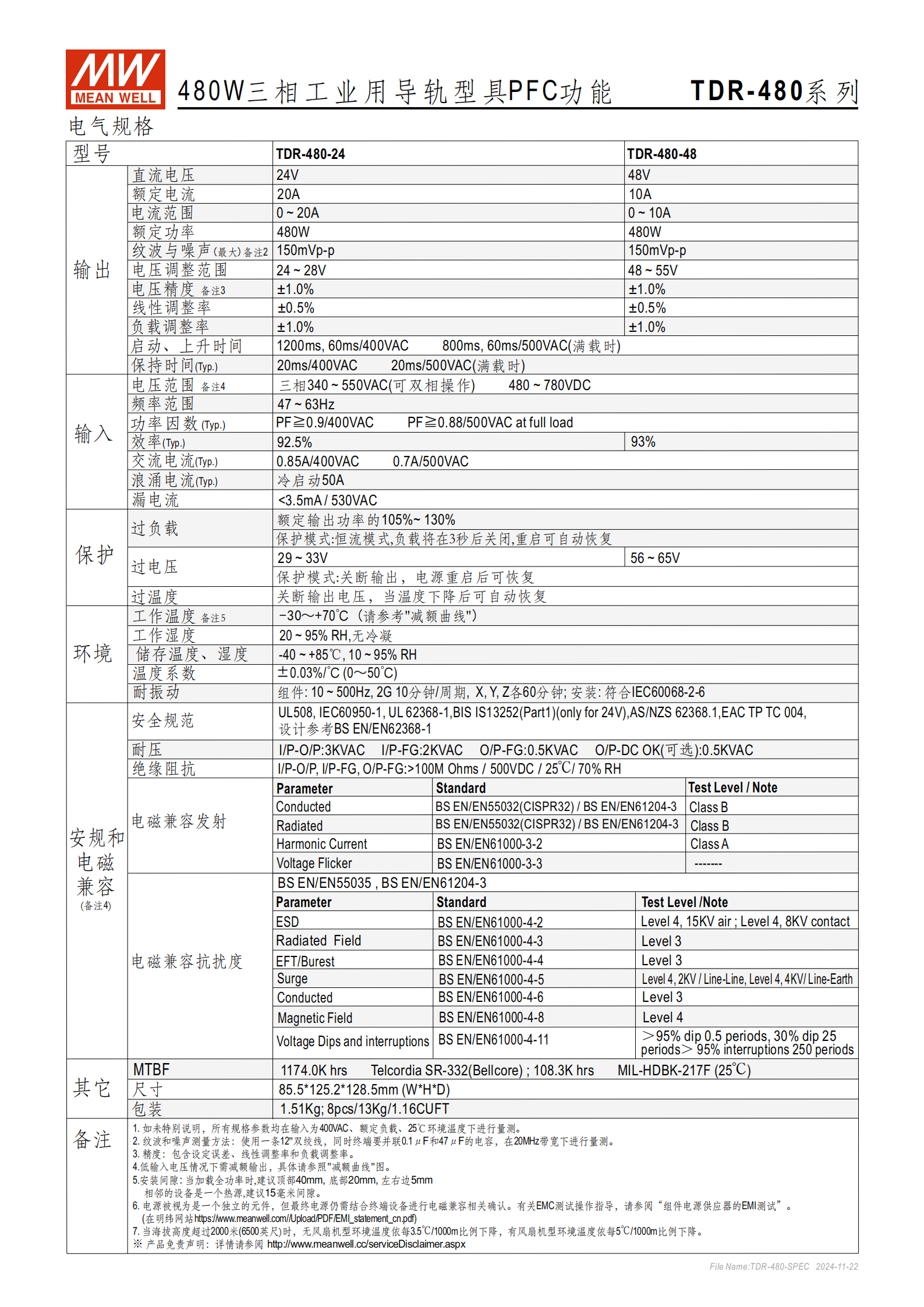

二、核心電氣參數
| 類別 | 具體參數 | 關鍵數值 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 340~550VAC（三相 / 雙相）、480~780VDC |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | ≥0.9（400VAC）、0.88（500VAC 滿載） | |
| 浪涌電流 | 冷啟動 50A（Typ.） | |
| 漏電流 | ＜3.5mA（530VAC） | |
| 輸出特性（以 TDR-480-24 為例） | 額定電壓 | 24V（調整范圍 24~28V） |
| 額定電流 | 20A（0~20A 可調） | |
| 電壓精度 | ±1.0%（含線性 / 負載調整率） | |
| 紋波與噪聲 | 150mVp-p | |
| 效率 | 最高 93%（Typ.92.5%@400VAC 滿載） | |
| 保持時間 | 20ms（400VAC）、20ms（500VAC） | |
| 保護功能 | 過負載保護 | 105%~130% 額定功率，恒流模式，3 秒后關閉，重啟恢復 |
| 過電壓保護 | 29~33V，關斷輸出，重啟恢復 | |
| 過溫度保護 | 關斷輸出，溫度下降后自動恢復 | |
| 其他保護 | 短路保護、內置恒電流限制電路 |

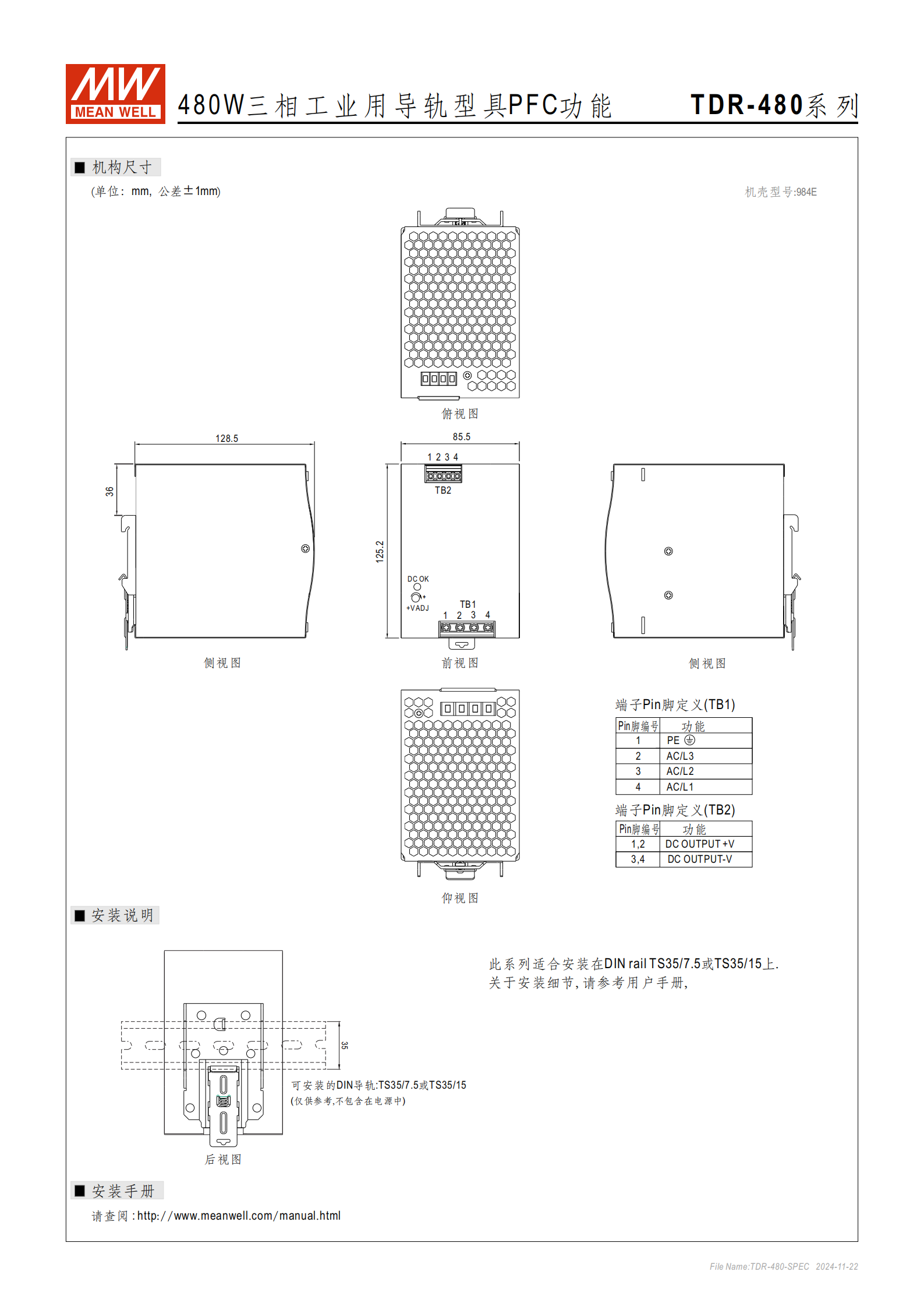

三、物理與安裝參數
尺寸重量：85.5×125.2×128.5mm（W×H×D），單臺 1.51Kg；包裝規格 8 臺 / 13Kg/1.16CUFT
安裝要求：
適用導軌：TS-35/7.5 或 TS-35/15
安裝間隙：頂部 40mm、底部 20mm、左右邊 3.5mm（相鄰為熱源時需 15mm）
端子定義：TB1（AC 輸入：1=PE、2=AC/L3、3=AC/L2、4=AC/L1）；TB2（DC 輸出：1/2=+V、3/4=-V）

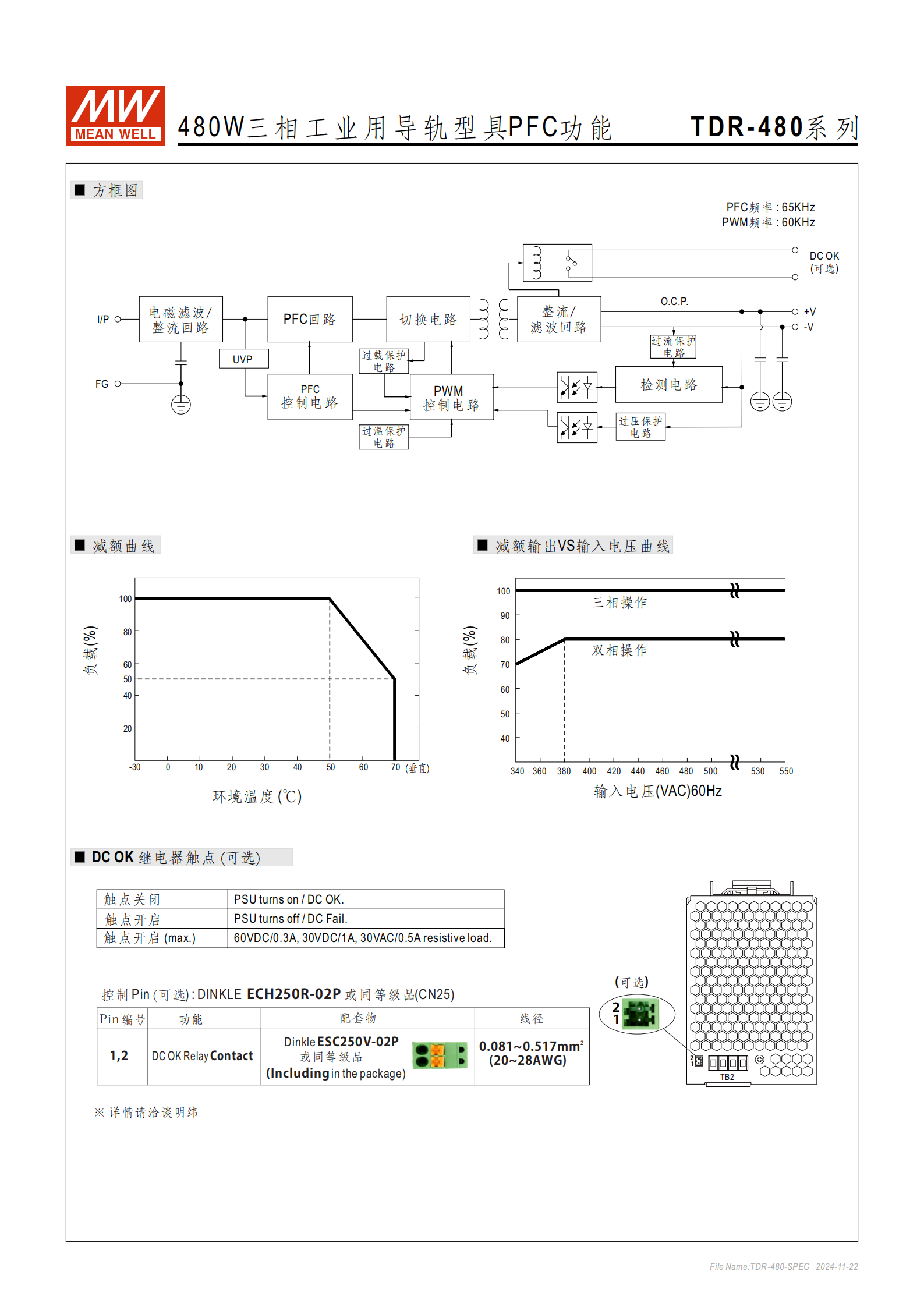

可選配置：DC OK 繼電器觸點、控制 Pin（DINKLE ESC250V-02P 或同等級）
四、環境與可靠性
工作環境：
溫度：-20~70℃（低輸入電壓需參考減額曲線減額輸出）
濕度：20~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
儲存環境：-40~85℃，10~95% RH（無冷凝）
可靠性：MTBF 1174.0K 小時（Telcordia SR-332）、108.3K 小時（MIL-HDBK-217F，25℃）
耐環境能力：耐振動符合 IEC60068-2-6（10~500Hz，2G，XYZ 軸各 60 分鐘）
五、認證與電磁兼容
安全認證：UL508（工業控制設備）、IEC62368-1、UL62368-1、AS/NZS62368-1、BIS IS13252 (Part1)（僅 24V）、EAC TP TC004
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3
抗擾度：符合 BS EN/EN61000-4 系列（ESD Level4、EFT/Burst Level4 等）
電氣安全：
耐壓：I/P-O/P 3KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC
絕緣阻抗：＞100MΩ（500VDC，25℃，70% RH）
六、應用場景
工業控制系統
半導體制造設備
工廠自動化設備
各類機電設備
