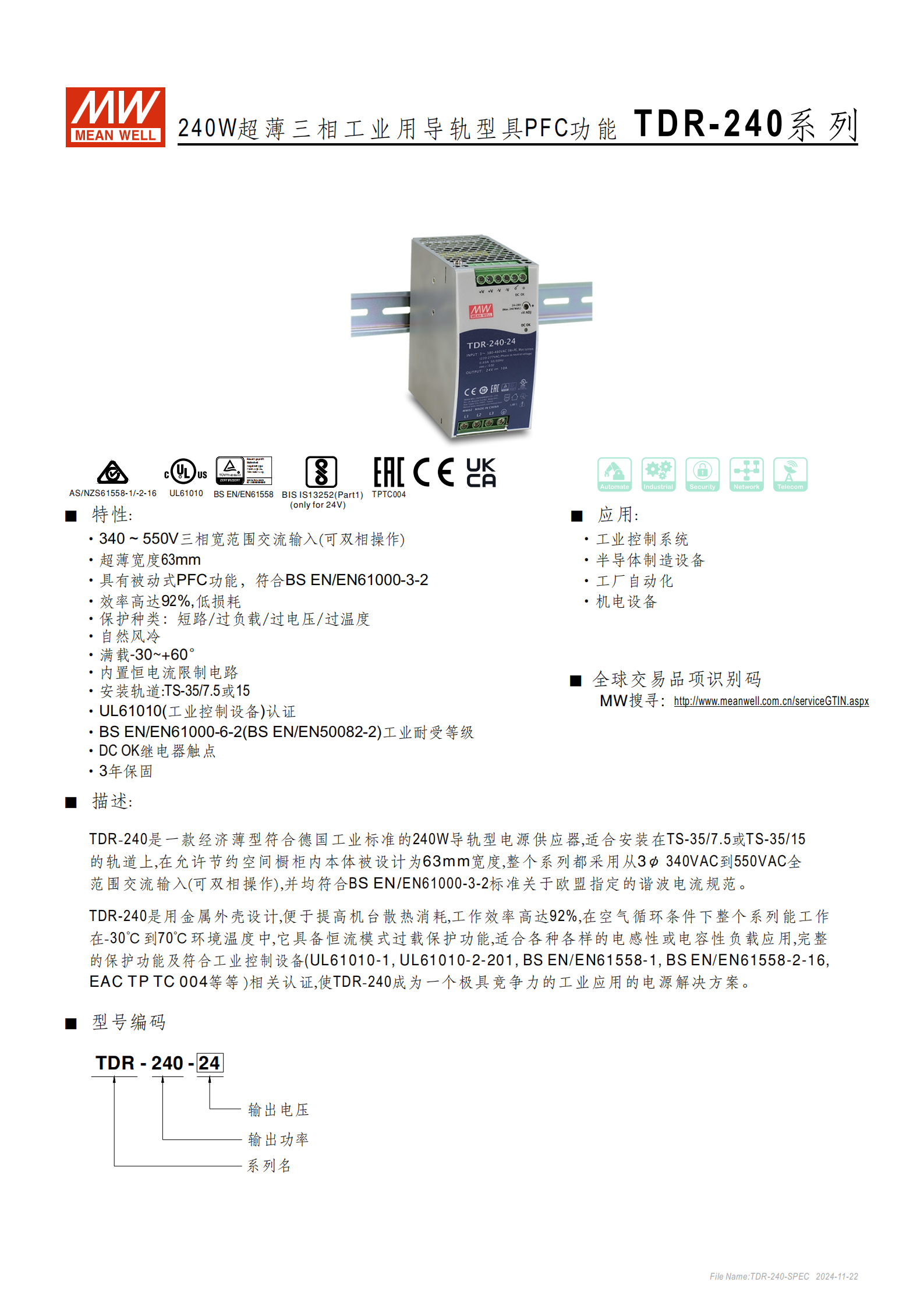

TDR-240 系列是240W 超薄三相工業用導軌型電源供應器，具備PFC 功能，輸入電壓覆蓋340~550VAC 三相（可雙相操作） ，寬度僅63mm，效率高達92% ，支持 **-30℃~+70℃** 工作溫度，擁有短路、過負載等多重保護，符合 UL61010 等多項工業認證，適用于工業控制系統、半導體制造設備等場景，提供3 年保固。
TDR-240 系列是經濟薄型、符合德國工業標準的 240W 導軌型電源供應器，采用金屬外殼設計以提升散熱性能，主打超薄尺寸（寬度僅 63mm），適配工業場景下的空間節約需求，支持 TS-35/7.5 或 TS-35/15 標準導軌安裝，具備3 年保固，是高競爭力的工業電源解決方案。
二、核心參數詳情

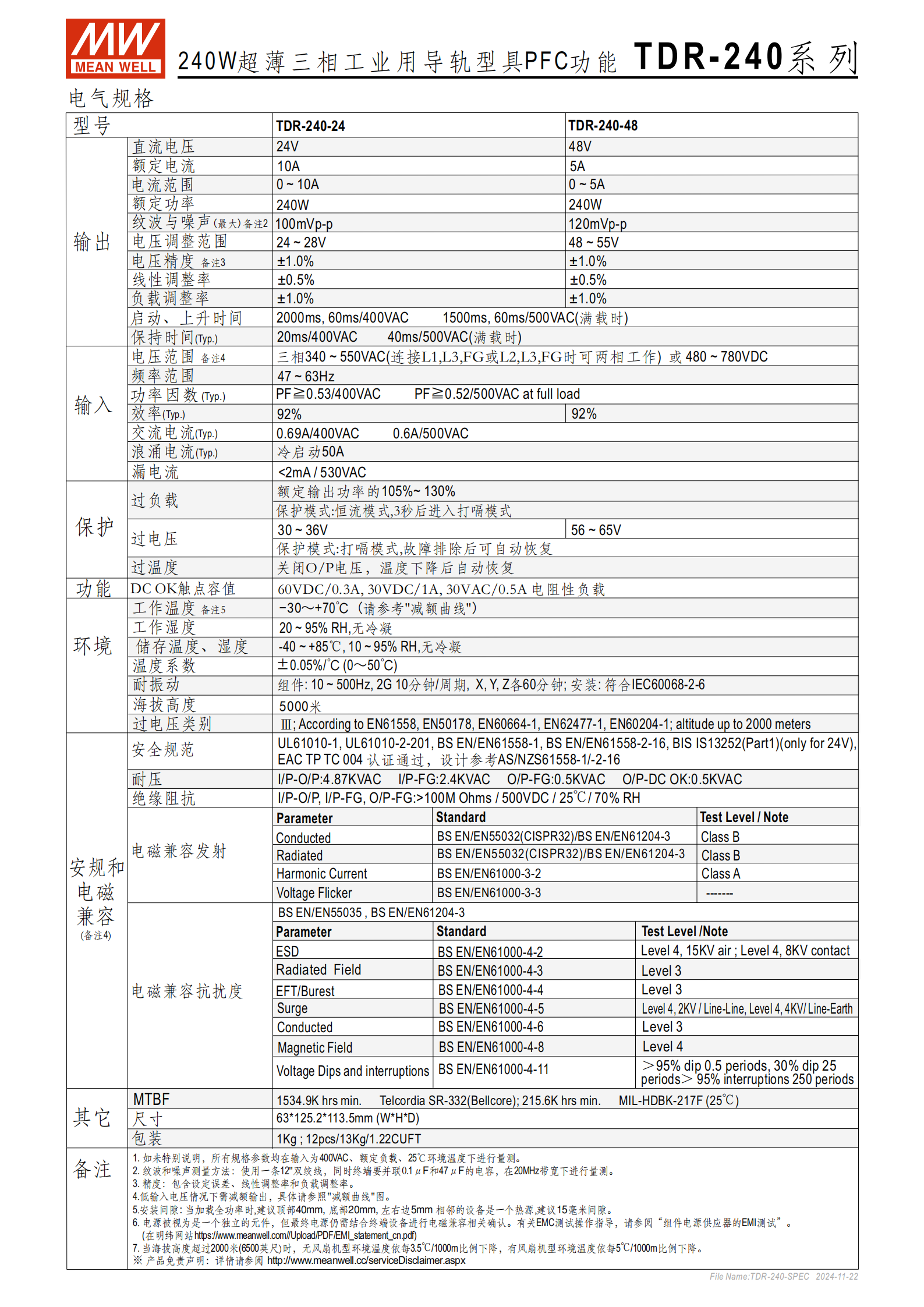

| 類別 | 具體參數 | 關鍵信息 |
|---|---|---|
| 輸入規格 | 電壓范圍 | 三相 340~550VAC，可雙相操作（連接 L1,L3,FG 或 L2,L3,FG）；支持 480~780VDC 輸入 |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | PF≧0.53/400VAC（Typ.）、PF≧0.52/500VAC（滿載 Typ.） | |
| 浪涌電流 | 冷啟動 50A | |
| 漏電流 | <2mA / 530VAC | |
| 輸出規格 | 型號細分 | TDR-240-24：輸出 24~28V，額定電流 10A（0~10A 可調） |
| TDR-240-48：輸出 48~55V，額定電流 5A（0~5A 可調） | ||
| 額定功率 | 240W | |
| 電壓精度 | ±1.0%（含設定誤差、線性調整率和負載調整率） | |
| 線性調整率 | ±0.5%（Typ.） | |
| 負載調整率 | ±1.0%（Typ.） | |
| 紋波與噪聲 | TDR-240-24：100mVp-p；TDR-240-48：120mVp-p（20MHz 帶寬下測量） | |
| 過電壓保護 | TDR-240-24：30~36V；TDR-240-48：56~65V | |

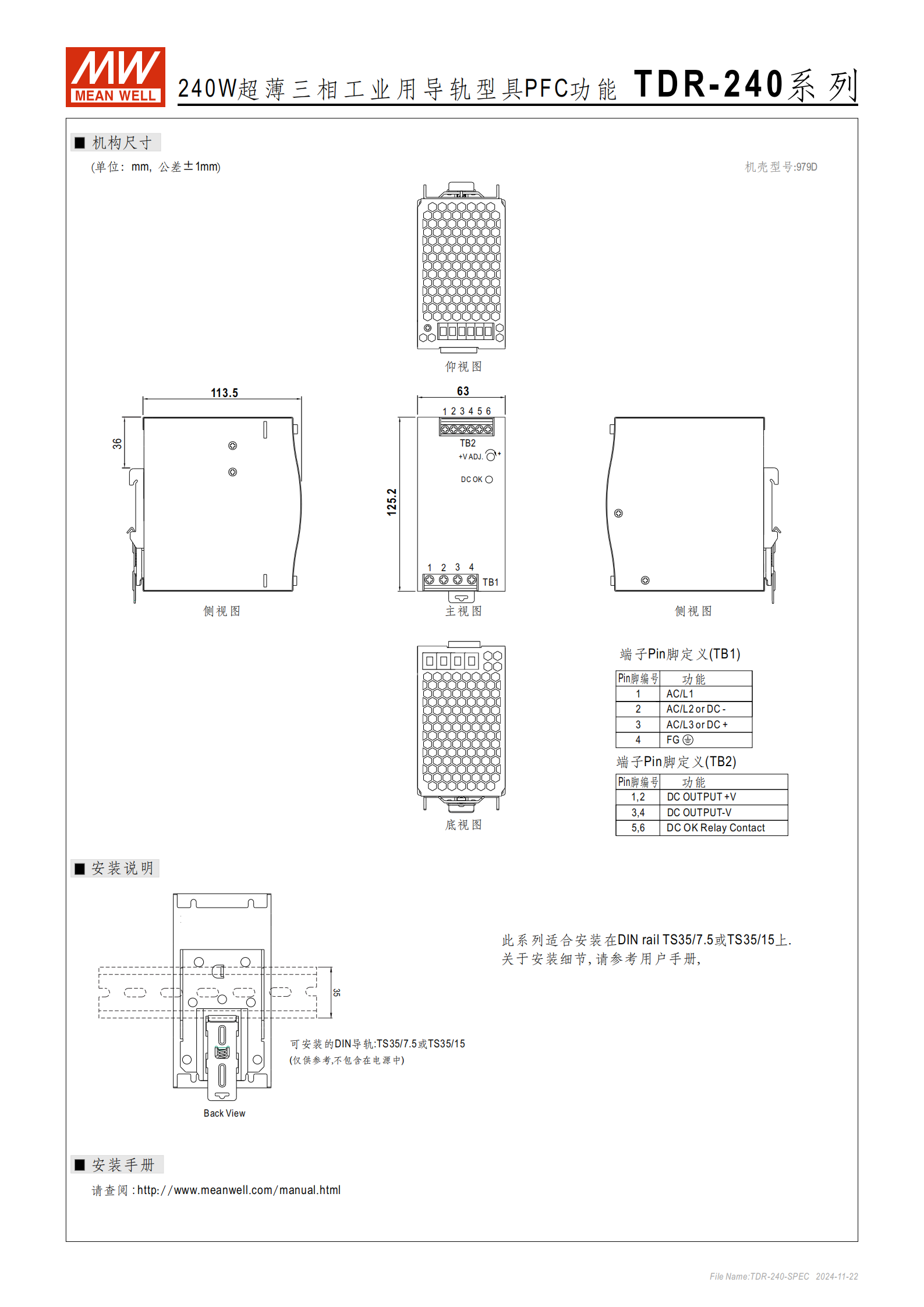

| 物理與環境 | 尺寸（WHD） | 63125.2113.5mm（公差 ±1mm） |
| 工作溫度 | -30~+70℃（需參考減額曲線，低輸入電壓時需減額輸出） | |
| 工作濕度 | 20~95% RH，無冷凝 | |
| 儲存溫度 / 濕度 | -40~+85℃，10~95% RH，無冷凝 | |
| 溫度系數 | ±0.05%/℃（0~50℃） | |
| 耐振動 | 10~500Hz，2G 10 分鐘 / 周期（X,Y,Z 方向） | |
| 海拔高度 | 最高 5000 米（超過 2000 米需調整環境溫度） |
三、核心特性
寬輸入與多模式操作：支持 340~550VAC 三相寬范圍輸入，可雙相操作，適配不同工業供電場景；
高效低耗：工作效率高達92% ，自然風冷設計，降低能耗與散熱壓力；
全面保護功能：
過負載保護：恒流模式，3 秒后進入打嗝模式；
短路 / 過電壓 / 過溫度保護：打嗝模式，故障排除后可自動恢復；
內置恒電流限制電路，適配電感性、電容性負載；
高工業兼容性：符合 BS EN/EN61000-3-2 諧波電流規范，通過 UL61010、BS EN/EN61558 等多項工業認證，電磁兼容抗擾度達 Level 3~4 級；
附加功能：配備 DC OK 繼電器觸點（容值 30VDC/1A、30VAC/0.5A 等電阻性負載），實時反饋電源工作狀態。
四、應用場景
工業控制系統
半導體制造設備
工廠自動化
機電設備
五、安裝與注意事項
安裝導軌：TS-35/7.5 或 TS-35/15（不含在電源包裝內）；
安裝間隙：全功率加載時，頂部建議 40mm、底部 20mm、左右邊 5mm，相鄰設備為熱源時建議 15mm 間隙；
特殊說明：雙相輸入電壓 340~380VAC、環境溫度 - 10~-30℃冷啟動時，電源可能打嗝，5~10 秒后正常啟動；
紋波 / 噪聲測量：需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測量。
關鍵問題
問題 1：TDR-240 系列電源的輸入輸出核心參數的差異，以及適用的負載類型是什么？
答案：輸入方面，支持 340~550VAC 三相輸入（可雙相操作）、47~63Hz 頻率，功率因數≥0.52（滿載）；輸出分兩款型號，TDR-240-24 為 24~28V/10A（0~10A 可調）、紋波 100mVp-p，TDR-240-48 為 48~55V/5A（0~5A 可調）、紋波 120mVp-p，兩者額定功率均為 240W、電壓精度 ±1.0%。適用負載類型為電感性或電容性負載，內置恒電流限制電路和多重保護，適配工業復雜負載場景。
問題 2：TDR-240 系列電源在安裝和環境適應上有哪些關鍵要求，需注意什么特殊情況？
答案：安裝要求：適配 TS-35/7.5 或 TS-35/15 導軌，全功率工作時需預留特定間隙（頂部 40mm、底部 20mm 等）；環境適應要求：工作溫度 - 30~+70℃、濕度 20~95% RH（無冷凝），儲存溫度 - 40~+85℃，海拔最高 5000 米（超 2000 米需降環境溫度）。特殊情況：雙相輸入電壓 340~380VAC 且環境溫度 - 10~-30℃冷啟動時，電源可能出現 5~10 秒的打嗝現象，之后會正常啟動；低輸入電壓時需按減額曲線減額輸出。
問題 3：TDR-240 系列電源的核心競爭優勢的安全認證有哪些？
答案：核心競爭優勢：①超薄尺寸（63mm 寬），節約工業機柜空間；②效率高達 92%，低損耗且自然風冷，維護簡便；③三相寬輸入 + 雙相操作兼容，適配多工業供電場景；④多重保護（短路 / 過負載等）+ DC OK 狀態反饋，可靠性高；⑤3 年保固，售后有保障。安全認證包括：UL61010-1/-2-201、BS EN/EN61558-1/-2-16、BIS IS13252 (Part1，僅 24V 型號)、EAC TP TC 004 等，同時符合 BS EN/EN61000 系列電磁兼容和諧波規范，滿足工業控制設備的嚴格認證要求。
