SDR-960 系列是 960W 單組工業用導軌型具 PFC 功能的電源產品，包含 SDR-960-24（24V/40A）和 SDR-960-48（48V/20A）兩種型號，輸入電壓范圍 180~264VAC/254~370VDC，效率高達94% ，峰值負載能力達130% （3 秒），支持最多 4 組并聯實現 3840W 輸出，具備短路、過負載、過電壓、過溫度多重保護，符合 UL508 等多項安全認證，工作溫度范圍 - 30~+70℃，采用 TS-35/7.5 或 TS-35/15 導軌安裝，提供 3 年保固，適用于工業控制等場景。
產品名稱：SDR-960 系列 960W 單組工業用導軌型電源
核心特性：具備 PFC 功能，符合 BS EN/EN61000-3-2 標準；自然風冷設計，寬度僅 110mm，內置恒電流限制電路；支持并聯功能，最多 4 組（3+1）并聯，最大輸出功率 3840W；100% 滿載老化測試，提供 3 年保固。
適用場景：工業控制設備等（符合 UL508 工業控制設備認證）

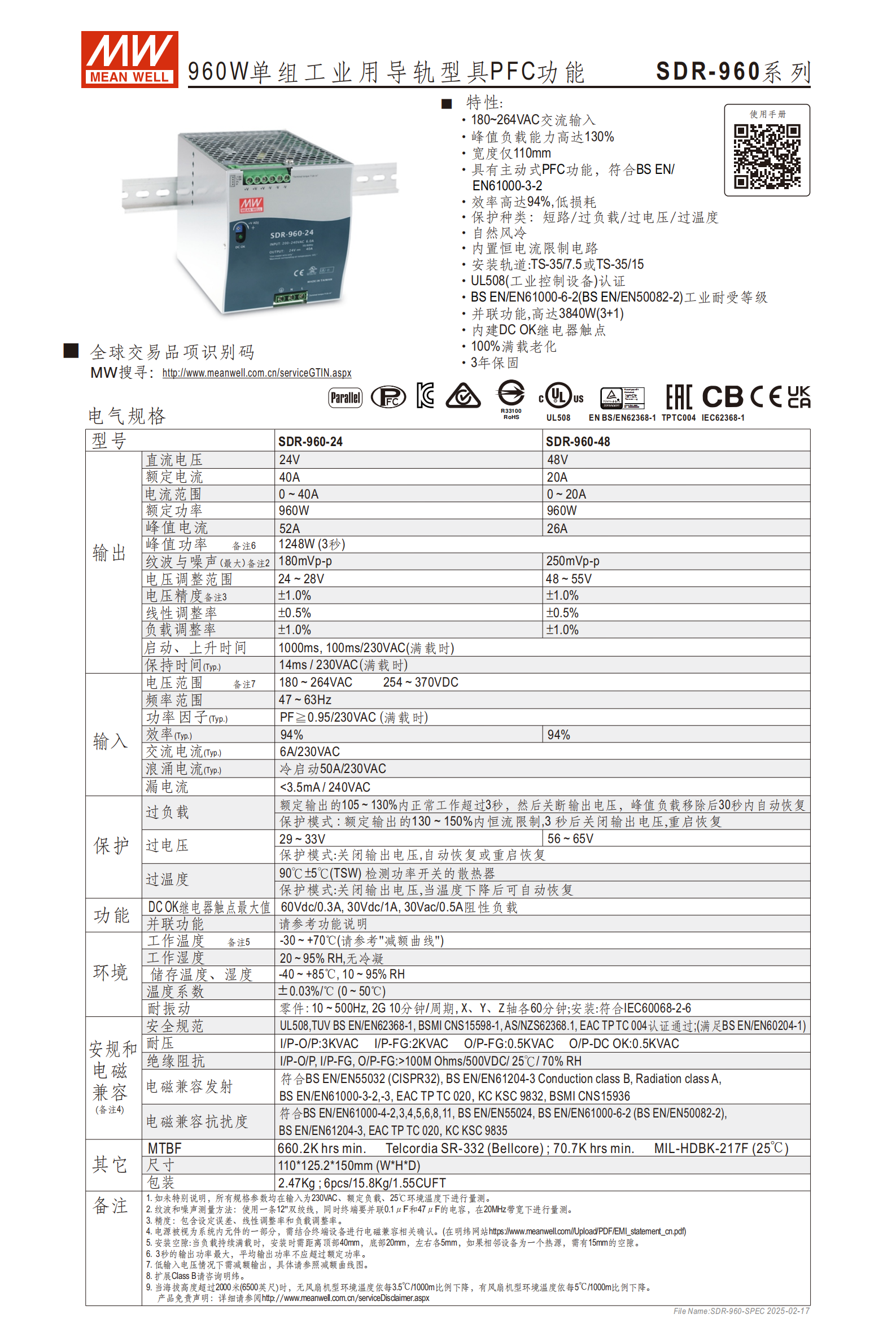

二、核心電氣參數（關鍵數據匯總）
| 類別 | 具體參數 | SDR-960-24 | SDR-960-48 |
|---|---|---|---|
| 輸出 | 直流電壓（調整范圍） | 24V（24~28V） | 48V（48~55V） |
| 額定電流 | 40A | 20A | |
| 電流范圍 | 0~40A | 0~20A | |
| 額定功率 | 960W | 960W | |
| 峰值電流 | 52A | 26A | |
| 峰值功率（持續時間） | 1248W（3 秒） | 1248W（3 秒） | |
| 紋波與噪聲（最大） | 180mVp-p | 250mVp-p | |
| 電壓精度 | ±1.0% | ±1.0% | |
| 輸入 | 電壓范圍 | 180~264VAC、254~370VDC | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | |
| 功率因子（230VAC 滿載） | ≥0.95 | 同左 | |
| 效率（Typ.） | 94% | 94% | |
| 交流電流（230VAC Typ.） | 6A | 同左 | |
| 浪涌電流（冷啟動 230VAC Typ.） | 50A | 同左 | |
| 漏電流（240VAC） | <3.5mA | 同左 |
三、保護功能詳情
過負載保護
工作范圍：額定輸出的 105~130% 內，正常工作超過 3 秒后關斷輸出，峰值負載移除后 30 秒內自動恢復；
限制范圍：額定輸出的 130~150% 內恒流限制，3 秒后關閉輸出，重啟恢復。
過電壓保護
保護閾值：SDR-960-24 為 29~33V，SDR-960-48 為 56~65V；
保護模式：關閉輸出電壓，自動恢復或重啟恢復。
過溫度保護
檢測對象：功率開關的散熱器；
保護閾值：90℃±5℃（TSW）；
保護模式：關閉輸出電壓，溫度下降后自動恢復。
其他保護：短路保護（含內置恒電流限制電路）
四、功能特性
DC OK 繼電器觸點：最大值 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（阻性負載），電源開啟 / DC 正常時觸點關閉，電源關斷 / DC 故障時觸點打開。

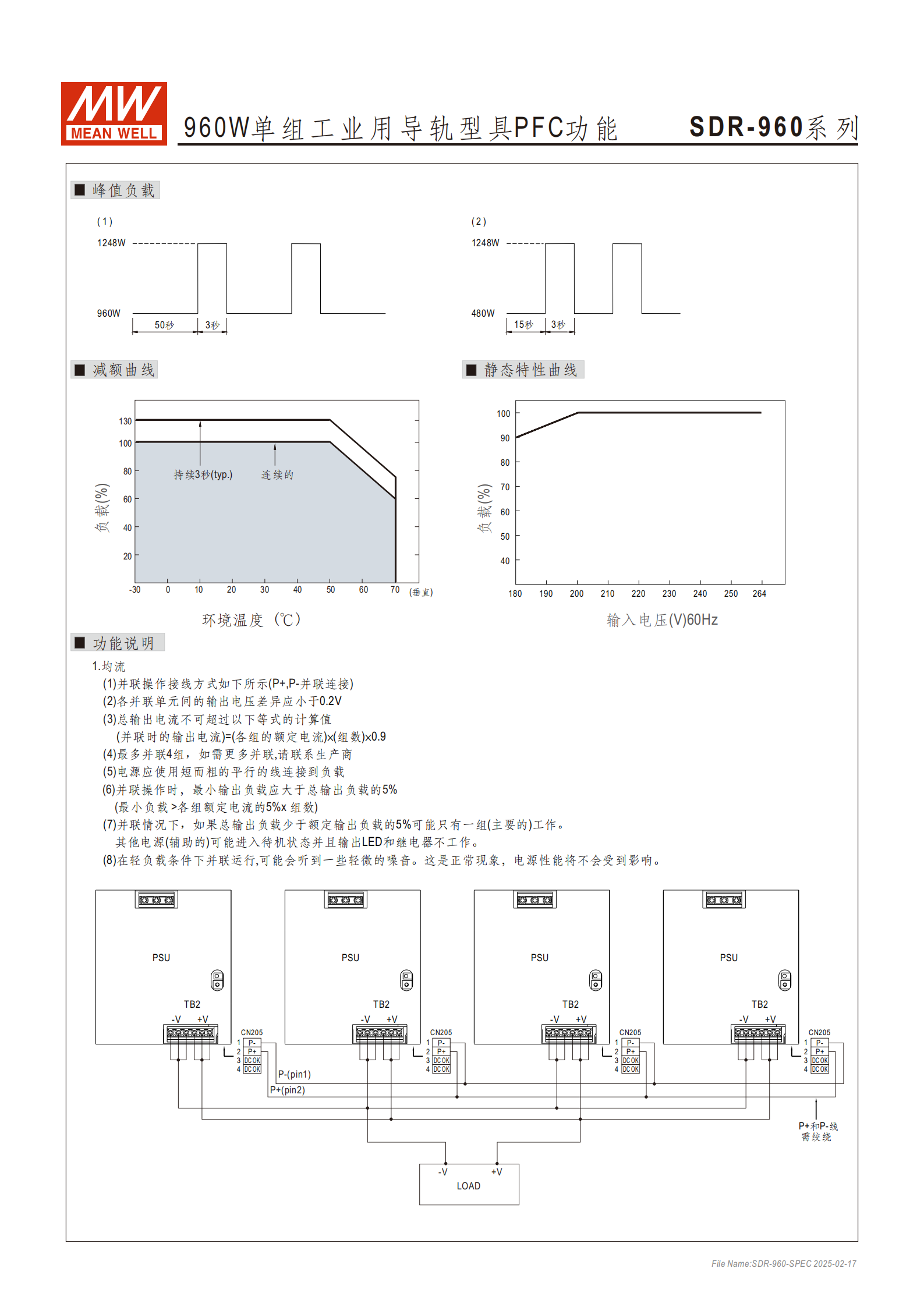

并聯功能
接線要求：P + 和 P - 線需絞繞，各單元輸出電壓差異≤0.2V，用短而粗的平行線連接負載；
電流計算：總輸出電流≤各組額定電流 × 組數 ×0.9；
負載要求：最小輸出負載 > 總輸出負載的 5%（否則僅 1 組工作，其他待機）；
注意事項：輕負載并聯可能有輕微噪音，屬正?，F(xiàn)象。
PFC 與 PWM 頻率：PFC 頻率 65KHz，PWM 頻率 60KHz。
五、環境與安裝
溫度范圍：工作溫度 - 30~+70℃（需參考減額曲線），儲存溫度 - 40~+85℃；
濕度范圍：工作濕度 20~95% RH（無冷凝），儲存濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：零件 10~500Hz、2G、10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘（符合 IEC60068-2-6）；

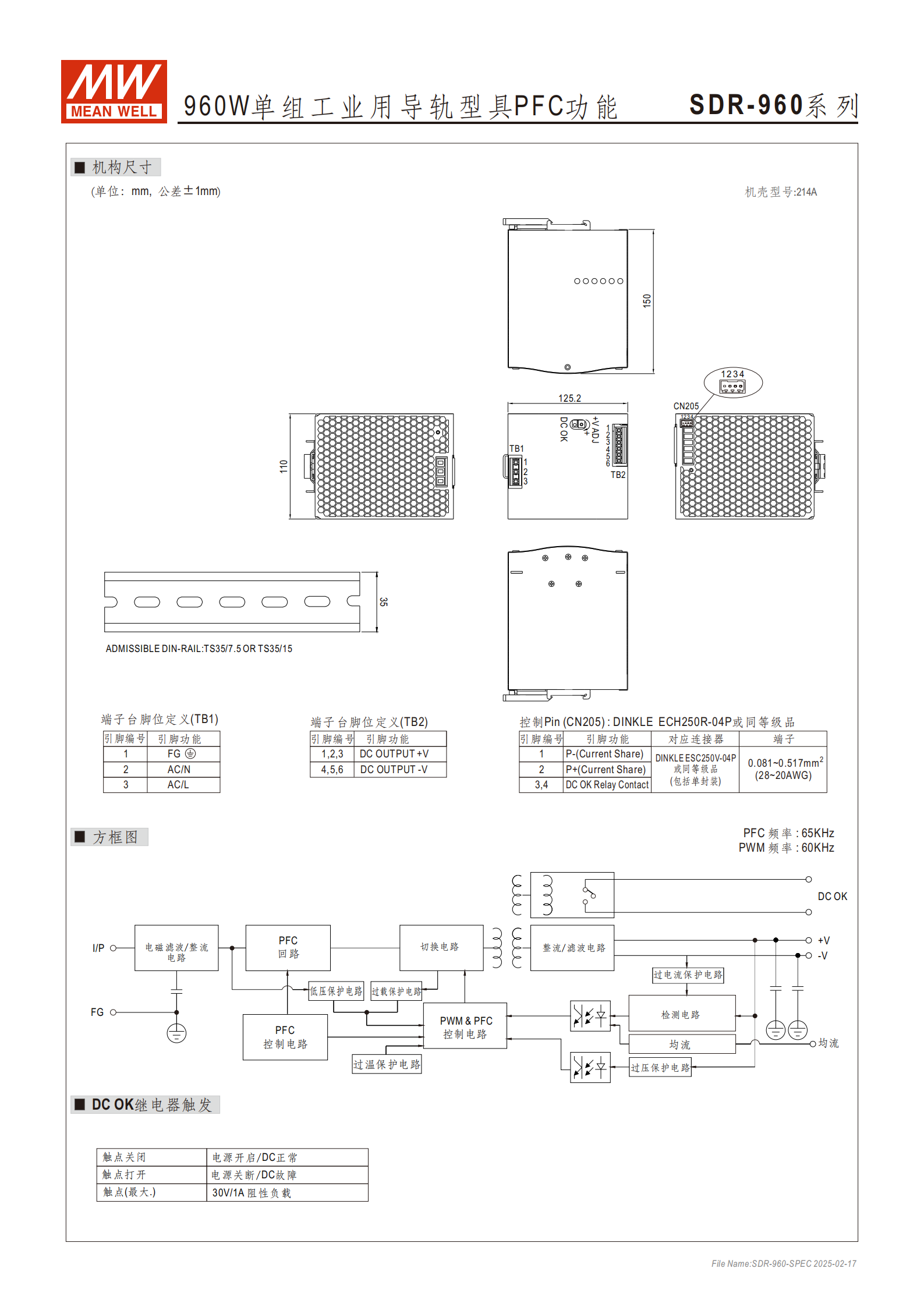

安裝要求：
導軌型號：TS-35/7.5 或 TS-35/15；
安裝空隙：滿載時頂部 40mm、底部 20mm、左右各 5mm，相鄰為熱源時需 15mm 空隙；
海拔影響：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃。
六、安全與電磁兼容
安全規范：通過 UL508、TUV BS EN/EN62368-1、BSMI CNS15598-1 等認證，滿足 BS EN/EN60204-1。
耐壓與絕緣：
耐壓：I/P-O/P 3KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC、O/P-DC OK 0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG>100M Ohms（500VDC、25℃、70% RH）。
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32），Conduction class B、Radiation class A；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55024 等標準。
七、物理與可靠性
尺寸：110125.2150mm（WHD）；
重量：?jiǎn)闻_(tái) 2.47Kg，6 臺 / 箱總重 15.8Kg，箱體體積 1.55CUFT；
MTBF：最小 660.2K hrs（Telcordia SR-332 標準），最小 70.7K hrs（MIL-HDBK-217F 標準，25℃）。
4. 關鍵問題
問題 1：SDR-960 系列電源的并聯功能有哪些核心限制和操作要求？
答案：核心限制與操作要求如下：① 并聯組數：最多 4 組（3+1），最大輸出功率 3840W；② 電壓要求：各并聯單元間輸出電壓差異≤0.2V；③ 電流限制：總輸出電流≤各組額定電流 × 組數 ×0.9；④ 負載要求：最小輸出負載需超過總輸出負載的 5%，否則僅 1 組工作，其他進入待機；⑤ 接線要求：P + 和 P - 線需絞繞，電源到負載需用短而粗的平行線連接；⑥ 特殊現象：輕負載并聯時可能出現輕微噪音，屬正常情況，不影響性能。
問題 2：SDR-960 系列的過溫、過壓、過負載保護機制分別是什么？
答案：① 過溫度保護：檢測功率開關散熱器溫度，閾值為 90℃±5℃，觸發后關閉輸出電壓，溫度下降后自動恢復；② 過電壓保護：SDR-960-24 閾值 29~33V，SDR-960-48 閾值 56~65V，觸發后關閉輸出，支持自動恢復或重啟恢復；③ 過負載保護：分兩檔，105~130% 額定輸出時工作 3 秒后關斷，峰值負載移除 30 秒內自動恢復；130~150% 額定輸出時恒流限制，3 秒后關閉輸出，需重啟恢復。
問題 3：SDR-960 系列電源的安裝和工作環境有哪些關鍵要求？
答案：① 安裝導軌：僅支持 TS-35/7.5 或 TS-35/15 型號導軌；② 安裝空隙：滿載工作時，頂部需留 40mm、底部 20mm、左右各 5mm 空隙，若相鄰設備為熱源，空隙需擴大至 15mm；③ 工作溫度：-30~+70℃（需結合減額曲線調整輸出），儲存溫度 - 40~+85℃；④ 濕度要求：工作濕度 20~95% RH（無冷凝），儲存濕度 10~95% RH；⑤ 海拔影響：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃。
