SDR-480P 系列是480W 單組導軌型電源，具備PFC 功能（PF>0.94） 與并聯能力（最多 8 組，總功率高達 3840W） ，分為 24V（20A）和 48V（10A）兩種型號，效率高達94% ，擁有150% 高峰負荷能力，支持TS-35/7.5 或 TS-35/15 導軌安裝，通過 UL508 等多項認證，具備短路、過負載等多重保護，工作溫度范圍 - 25~+70°C，提供 3 年保固，適用于工業控制等場景。
產品名稱：SDR-480P 系列電源
核心定位：480W 單組導軌型電源，內置主動式 PFC 功能與并聯功能，適用于工業控制等場景
關鍵優勢：效率高達 94%、150% 高峰負荷能力（3 秒）、100% 滿載老化測試、3 年保固
認證標準：UL508、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004、BSMI CNS15598-1 等

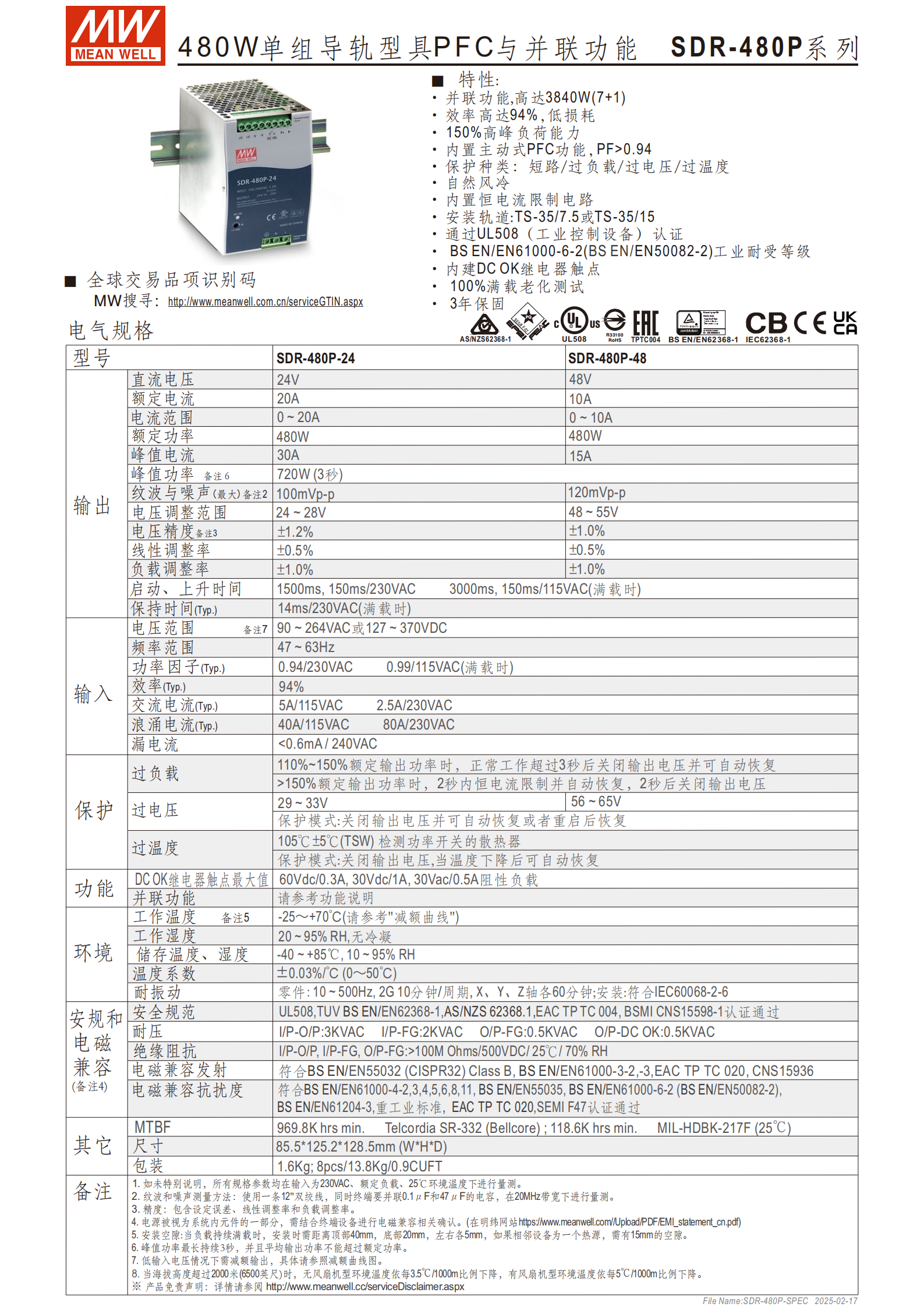

二、核心型號與輸出參數
| 型號 | 直流電壓范圍 | 額定電流 | 電流范圍 | 額定功率 | 峰值電流 | 峰值功率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| SDR-480P-24 | 24~28V | 20A | 0~20A | 480W | 30A | 720W（3 秒） | 100mVp-p |
| SDR-480P-48 | 48~55V | 10A | 0~10A | 480W | 15A | 720W（3 秒） | 120mVp-p |
補充參數：電壓精度 ±1.0%~±1.2%，負載調整率 ±1.0%，啟動上升時間 1500ms/230VAC、3000ms/115VAC（滿載），保持時間 Typ 14ms/230VAC（滿載）
三、輸入?yún)?shù)
電壓范圍：90~264VAC 或 127~370VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因子（Typ.）：0.94/230VAC、0.99/115VAC（滿載）
效率（Typ.）：94%
交流電流（Tp）：5A/115VAC、2.5A/230VAC
浪涌電流（Typ.）：40A/115VAC、80A/230VAC
漏電流：<0.6mA/240VAC
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 110%~150% 額定功率：超 3 秒；>150% 額定功率：2 秒內 | 關閉輸出電壓，可自動恢復 |
| 過電壓 | 24V 型號：29~33V；48V 型號：56~65V | 關閉輸出，自動恢復或重啟恢復 |
| 過溫度 | 檢測功率開關散熱器，溫度達 105±5°C（TSW） | 關閉輸出，溫度下降后自動恢復 |
| 其他 | 短路保護、內置恒電流限制電路 | 對應保護機制自動觸發 |

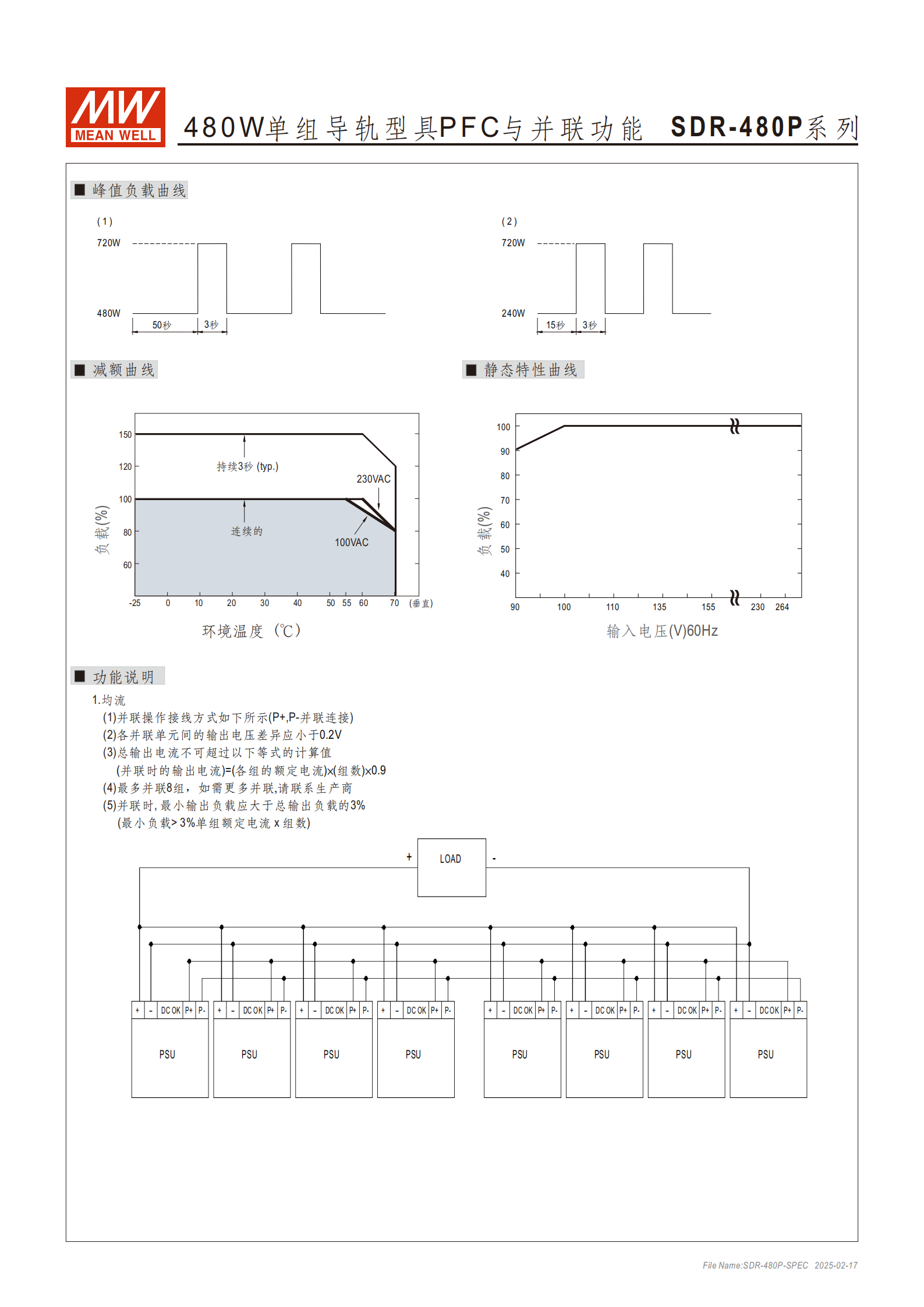

五、并聯功能
最大并聯組數：8 組（7+1），總功率最高 3840W
并聯要求：各單元輸出電壓差異 <0.2V；總輸出電流≤（單組額定電流 × 組數 ×0.9）；最小輸出負載> 總輸出負載的 3%
接線方式：通過 TB2 端子的 P+（并聯 +）、P-（并聯 -）接口連接
六、環境與物理特性
工作溫度：-25~+70°C（需參考減額曲線，滿載時安裝間距有要求：頂部 0mm、底部 20mm、左右各 5mm，相鄰熱源需 15mm 間距）
儲存條件：溫度 - 40~+85°C，濕度 10~95% RH；溫度系數 ±0.03%/°C（0~50°C）
耐振動：零件 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
尺寸：85.5×125.2×128.5mm（W×H×D）
包裝：1.6Kg / 臺，8 臺 / 箱（13.8Kg/0.9CUFT）
MTBF：最小 969.8K 小時（Telcordia SR-332）；最小 118.6K 小時（MIL-HDBK-217F，25°C）

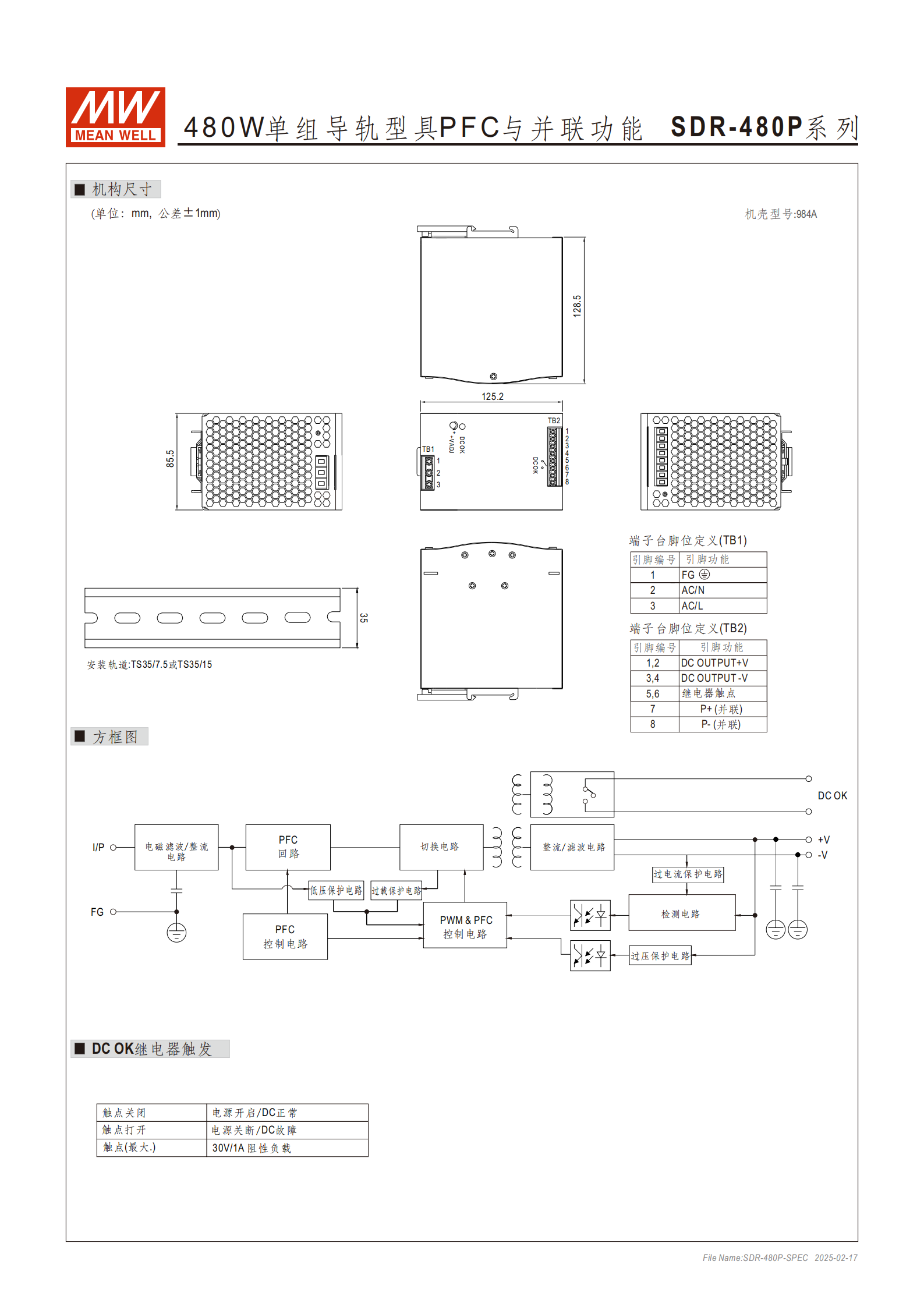

七、端子臺定義
| 端子臺 | 引腳編號 | 引腳功能 |
|---|---|---|
| TB1 | 1 | FG（保護地） |
| 2 | AC/N（交流零線） | |
| 3 | AC/L（交流火線） | |
| TB2 | 1、2 | DC OUTPUT+V（直流輸出正極） |
| 3、4 | DC OUTPUT-V（直流輸出負極） | |
| 5、6 | 繼電器觸點 | |
| 7 | P+（并聯正極） | |
| 8 | P-（并聯負極） |
八、電磁兼容與耐壓
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN1000-3-2/-3 等
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等，通過重工業標準、SEMI F47 認證
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC；O/P-DC OK：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG >100M Ohms/500VDC（25°C/70% RH）
4. 關鍵問題
問題 1：SDR-480P 系列電源的并聯功能有哪些核心限制條件，最大可實現多少總功率？
答案：核心限制條件包括：① 最多并聯 8 組（7+1）；② 各并聯單元間輸出電壓差異需小于 0.2V；③ 總輸出電流≤單組額定電流 × 組數 ×0.9；④ 最小輸出負載需大于總輸出負載的 3%。最大總功率為單組額定功率（480W）×8 組 = 3840W。
問題 2：SDR-480P 系列的兩種型號在輸出電壓、電流及過電壓保護閾值上有何差異？
答案：差異如下表所示：
| 對比項 | SDR-480P-24 | SDR-480P-48 |
|---|---|---|
| 直流電壓范圍 | 24~28V | 48~55V |
| 額定電流 | 20A | 10A |
| 峰值電流 | 30A | 15A |
| 過電壓保護閾值 | 29~33V | 56~65V |
問題 3：SDR-480P 系列電源的工作溫度范圍及滿載安裝時的間距要求是什么？
答案：工作溫度范圍為 - 25~+70°C（需參考減額曲線）；滿載持續工作時的安裝間距要求：頂部距離 0mm、底部距離 20mm、左右兩側各距離 5mm；若相鄰設備為熱源，需額外預留 15mm 間距。此外，海拔超過 200 米時，無風扇機型環境溫度需按 3.5°C/1000m 比例下降。
