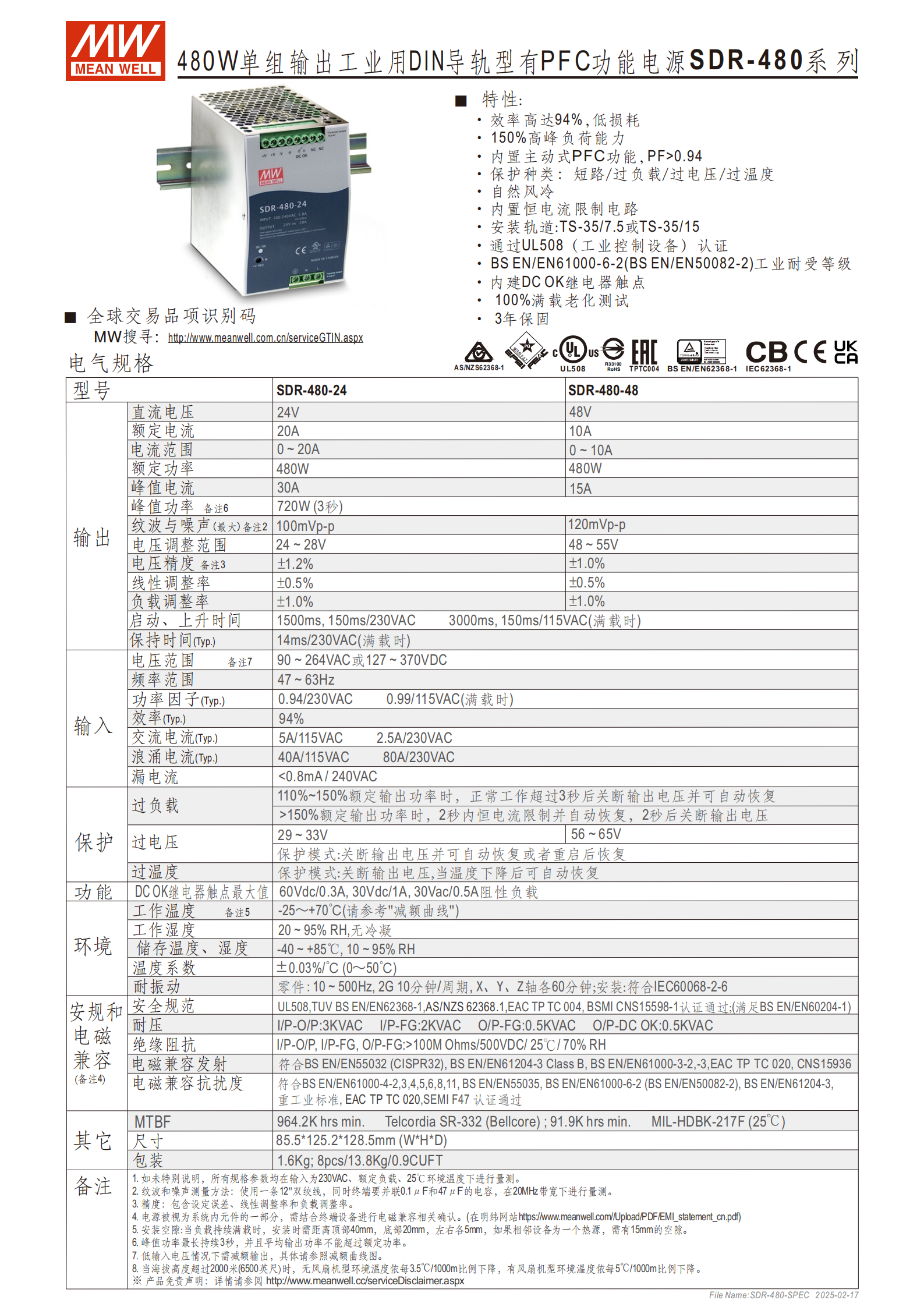

SDR-480 系列是 480W 單組輸出工業用 DIN 導軌型有 PFC 功能電源，包含 SDR-480-24（24V/20A）和 SDR-480-48（48V/10A）兩種型號，具備效率高達 94% 、150% 高峰負荷能力、內置主動式 PFC（PF>0.94）等核心優勢，支持短路 / 過負載 / 過電壓 / 過溫度多重保護，通過 UL508 等多項認證，工作溫度范圍 - 25~+70°C，尺寸為 85.5125.2128.5mm，提供 3 年保固，適用于工業控制等場景。
產品名稱：480W 單組輸出工業用 DIN 導軌型有 PFC 功能電源（SDR-480 系列）
核心特性：
效率高達94% ，低損耗

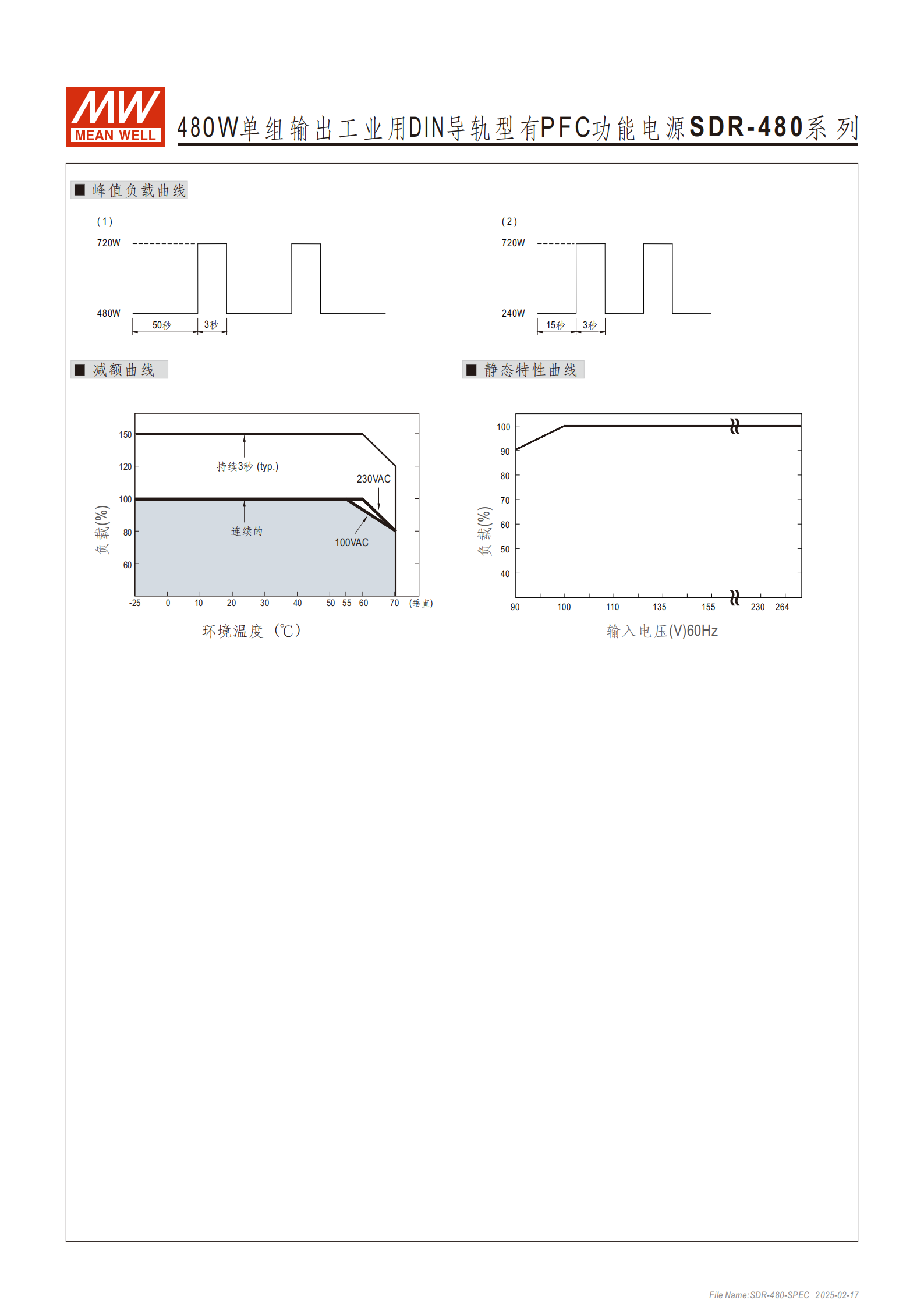

支持150% 高峰負荷能力（峰值功率 720W，最長持續 3 秒）
內置主動式 PFC 功能，PF>0.94（230VAC 滿載時）
自然風冷，內置恒電流限制電路
100% 滿載老化測試，3 年保固
安裝方式：適配 TS-35/7.5 或 TS-35/15 導軌
二、核心電氣規格（分型號）
| 類別 | 參數 | SDR-480-24 | SDR-480-48 |
|---|---|---|---|
| 輸出 | 直流電壓 | 24V（調整范圍 24~28V） | 48V（調整范圍 48~55V） |
| 額定電流 | 20A | 10A | |
| 電流范圍 | 0~20A | 0~10A | |
| 額定功率 | 480W | 480W | |
| 峰值電流 | 30A | 15A | |
| 紋波與噪聲（最大） | 100mVp-p | 120mVp-p | |
| 電壓精度 | ±1.2% | ±1.0% | |
| 輸入 | 電壓范圍 | 90~264VAC 或 127~370VDC | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | |
| 功率因子（Typ.） | 0.94/230VAC、0.99/115VAC（滿載） | 同左 | |
| 交流電流（Tp） | 5A/115VAC、2.5A/230VAC | 同左 | |
| 浪涌電流（Typ.） | 40A/115VAC、80A/230VAC | 同左 | |
| 漏電流 | <0.8mA/240VAC | 同左 |
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 110%~150% 額定輸出功率，超過 3 秒 | 關斷輸出電壓，可自動恢復 |
| >150% 額定輸出功率，2 秒內 | 恒電流限制并自動恢復；2 秒后關斷輸出 | |
| 過電壓 | SDR-480-24：29~33V；SDR-480-48：56~65V | 關斷輸出電壓，可自動恢復或重啟后恢復 |
| 過溫度 | 溫度達到閾值 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路 | 輸出短路 | 關斷輸出電壓，可自動恢復 |
四、環境與物理參數
工作環境：
工作溫度：-25~+70°C（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
溫度系數：±0.03%/°C（0~50°C）
儲存條件：
儲存溫度：-40~+85°C
儲存濕度：10~95% RH
耐振動：
零件：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
安裝：符合 IEC60068-2-6

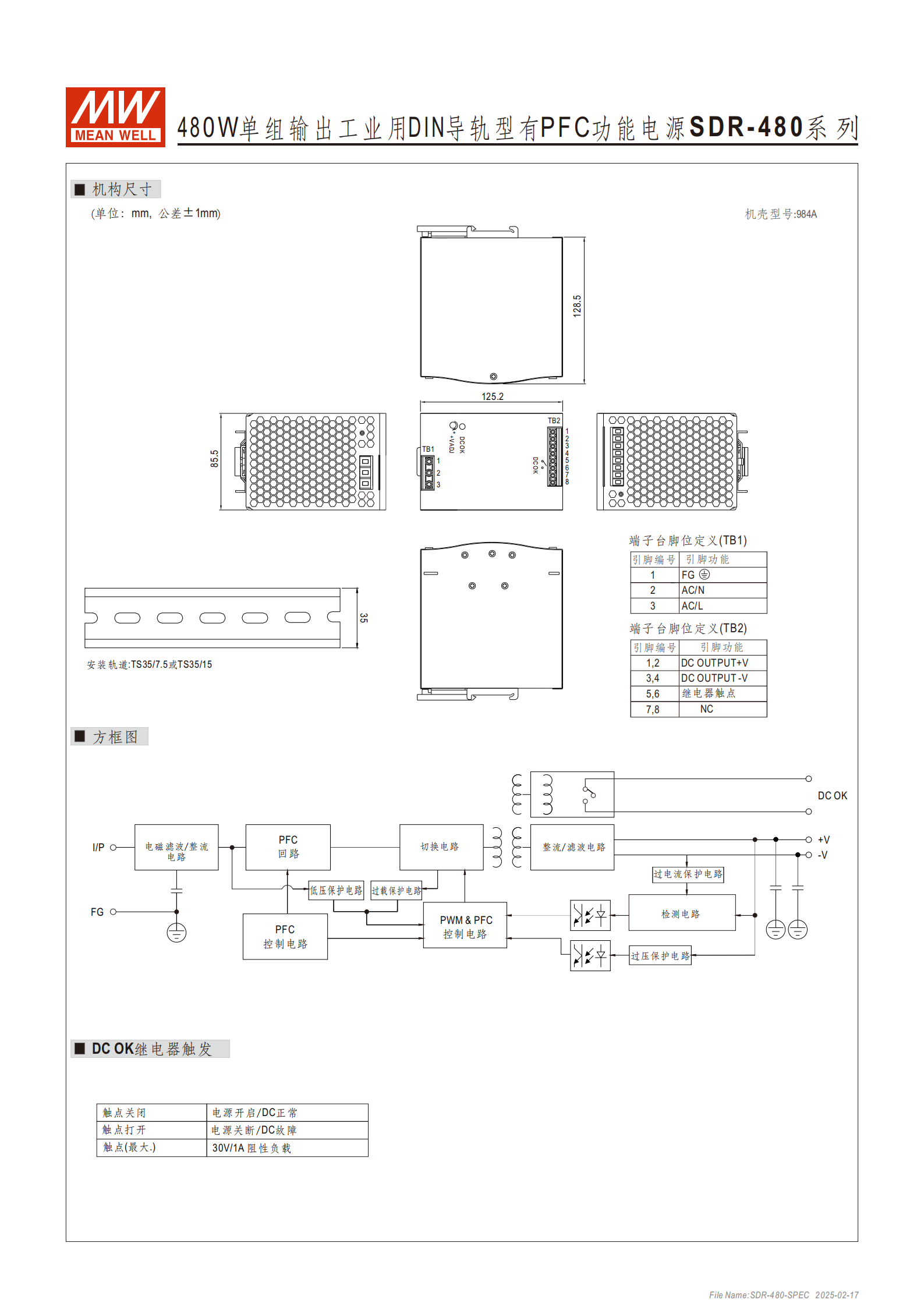

物理尺寸：85.5125.2128.5mm（WHD）
包裝重量：單臺 1.6Kg；8 臺 / 箱，每箱 13.8Kg，體積 0.9CUFT
五、安規與電磁兼容
安全規范：通過 UL508、TUV BS EN62368-1、AS/NZS 62368.1、EAC TP TC004、BSMI CNS15598-1 認證，滿足 BS EN60204-1
耐壓：
I/P-O/P：3KVAC
I/P-FG：2KVAC
O/P-FG：0.5KVAC
O/P-DC OK：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG >100M Ohms/500VDC/25°C/70% RH
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-Class、BS EN61000-3-2/-3 等
抗擾度：符合 BS EN61000-4-2/3/4/5/6/8/11、BS EN55035 等，滿足重工業標準，通過 SEMI F47 認證
六、其他關鍵參數
DC OK 繼電器觸點最大值：60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（阻性負載）
保持時間（Typ.）：14ms/230VAC（滿載時）
啟動、上升時間：1500ms、150ms/230VAC（SDR-480-24）
MTBF（平均無故障時間）：
最小 964.2K hrs（Telcordia SR-332 標準）
最小 91.9K hrs（MIL-HDBK-217F 標準，25°C）
測試說明：未特別說明時，所有規格參數均在輸入 230VAC、額定負載、25°C 環境濕度下量測
4. 關鍵問題
問題 1：SDR-480 系列電源的核心輸出參數（電壓、電流、功率）分型號具體是什么？
答案：該系列包含兩款型號，核心輸出參數如下：
SDR-480-24：直流電壓 24V（調整范圍 24~28V），額定電流 20A（范圍 0~20A），額定功率 480W，峰值電流 30A，峰值功率 720W（最長持續 3 秒）；
SDR-480-48：直流電壓 48V（調整范圍 48~55V），額定電流 10A（范圍 0~10A），額定功率 480W，峰值電流 15A，峰值功率 720W（最長持續 3 秒）。
問題 2：SDR-480 系列電源具備哪些保護功能，對應的觸發條件和保護模式是什么？
答案：該電源支持過負載、過電壓、過溫度、短路四類核心保護，詳情如下：
過負載：110%~150% 額定功率超 3 秒→關斷輸出自動恢復；>150% 額定功率 2 秒內→恒流限制自動恢復，2 秒后→關斷輸出；
過電壓：SDR-480-24（29~33V）、SDR-480-48（56~65V）→關斷輸出，可自動恢復或重啟恢復；
過溫度：溫度達閾值→關斷輸出，溫度下降后自動恢復；
短路：輸出短路→關斷輸出，可自動恢復。
問題 3：SDR-480 系列電源的工作環境要求、核心認證及安裝注意事項有哪些？
答案：
工作環境：溫度 - 25~+70°C（需參考減額曲線），濕度 20~95% RH（無冷凝），儲存溫度 - 40~+85°C；
核心認證：通過 UL508（工業控制設備）、TUV BS EN62368-1、AS/NZS 62368.1 等多項安全認證，電磁兼容符合重工業標準及 SEMI F47 認證；
安裝注意：適配 TS-35/7.5 或 TS-35/15 導軌；滿載安裝時需預留頂部 40mm、底部 20mm、左右各 5mm 空隙，相鄰為熱源時需預留 15mm 空隙；海拔超 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5°C，有風扇機型下降 5°C。
