SDR-240 系列是240W 單組輸出的工業用 DIN 導軌型電源，支持 TS-35/7.5 或 TS-35/15 安裝軌道，內置主動式 PFC 功能（PF>0.93） ，效率高達94% ，具備150% 高峰負荷能力（360W 可持續 3 秒），輸入電壓范圍涵蓋 88~264VAC 或 124~370VDC，輸出有 24V（10A）和 48V（5A）兩種型號，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護功能，通過 UL508 等多項認證，工作溫度范圍為 - 25~+70℃，經過 100% 滿載老化測試，提供3 年保固。

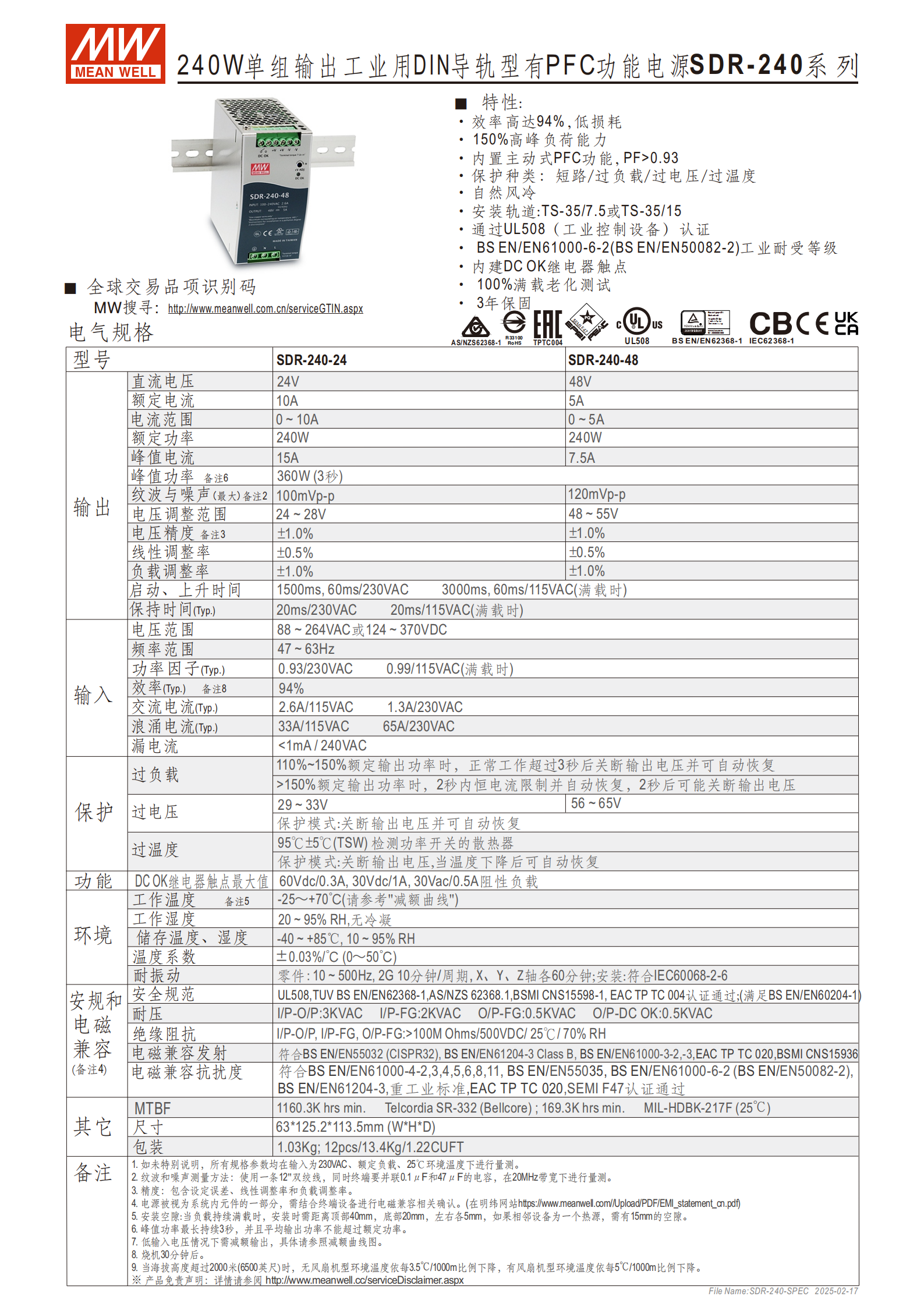

產品名稱：SDR-240 系列 240W 單組輸出工業用 DIN 導軌型有 PFC 功能電源
核心定位：工業級電源，適用于工業控制等場景
關鍵優勢：
高效率：Typ. 94%，低損耗

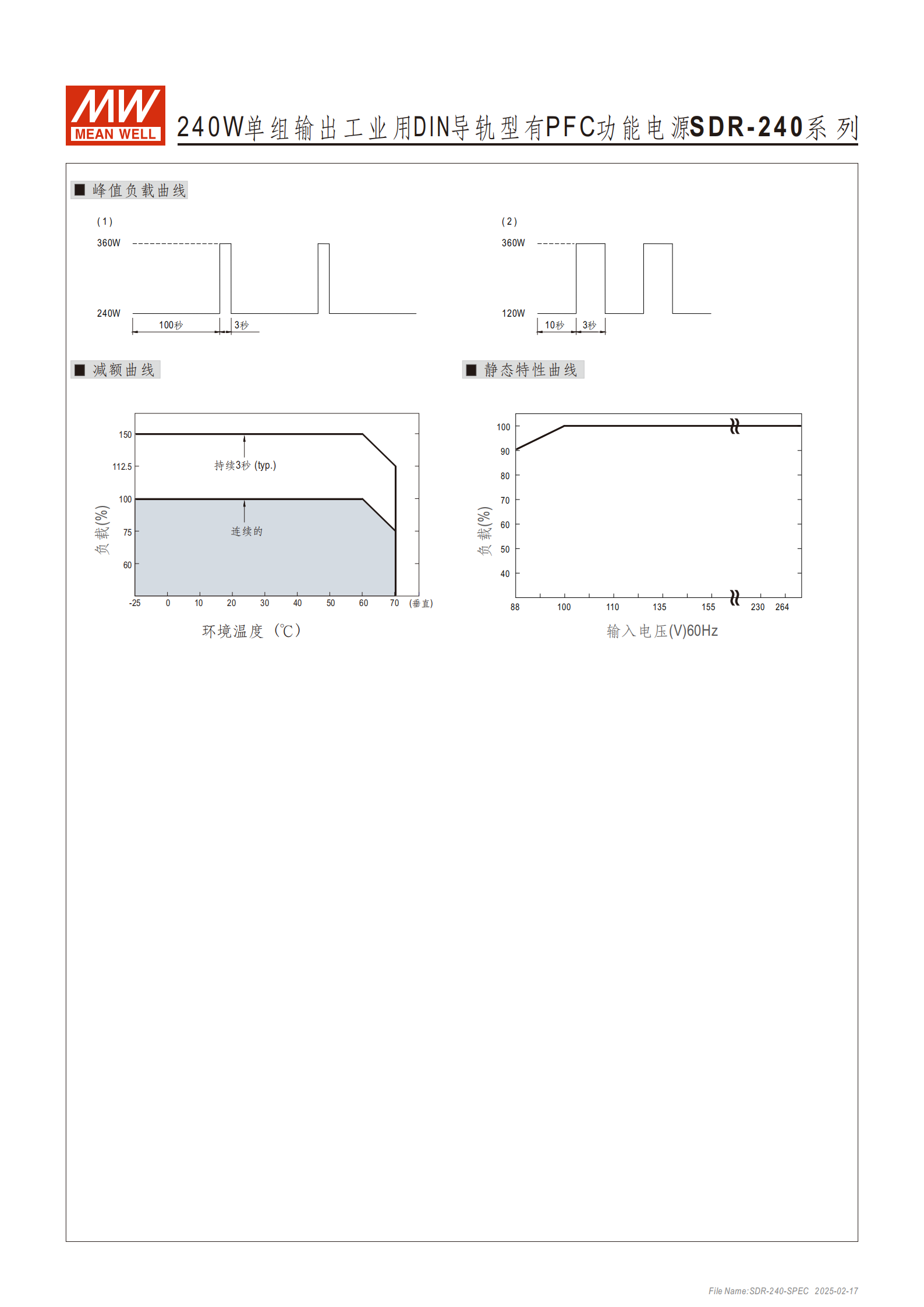

高峰負荷：150% 額定功率（360W），可持續 3 秒
主動式 PFC：PF>0.93，電能利用率高
可靠保障：100% 滿載老化測試，3 年保固
自然風冷，無需額外散熱設備
二、核心電氣參數
（1）輸出參數（關鍵數字）
| 型號 | 直流電壓（可調范圍） | 額定電流 | 電流范圍 | 峰值電流 | 峰值功率（持續時間） | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| SDR-240-24 | 24V（24~28V） | 10A | 0~10A | 15A | 360W（3 秒） | 100mVp-p | ±1.0% |
| SDR-240-48 | 48V（48~55V） | 5A | 0~5A | 7.5A | 360W（3 秒） | 120mVp-p | ±1.0% |
（2）輸入?yún)?shù)（關鍵數字）
| 項目 | 規格值 |
|---|---|
| 電壓范圍 | 88~264VAC 或 124~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.93/230VAC、0.99/115VAC（滿載） |
| 交流電流（Typ.） | 2.6A/115VAC、1.3A/230VAC |
| 浪涌電流（Typ.） | 33A/115VAC、65A/230VAC |
| 漏電流 | <1mA / 240VAC |
三、保護功能
過負載保護：
110%~150% 額定輸出功率：正常工作超 3 秒后關斷輸出，可自動恢復
150% 額定輸出功率：2 秒內恒電流限制并自動恢復，2 秒后可能關斷
過電壓保護：
保護閾值：29~33V（SDR-240-24）、56~65V（SDR-240-48）
保護模式：關斷輸出，可自動恢復
過溫度保護：
檢測對象：功率開關的散熱器
保護閾值：95℃±5℃（TSW）
保護模式：關斷輸出，溫度下降后自動恢復
短路保護：關斷輸出電壓，可自動恢復
四、功能與環境參數
（1）特殊功能
DC OK 繼電器觸點：最大值 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（阻性負載）
觸點關閉：電源開啟 / DC 正常
觸點打開：電源關斷 / DC 故障
（2）環境參數
| 項目 | 規格值 |
|---|---|
| 工作溫度 | -25~+70℃（需參考減額曲線） |
| 工作濕度 | 20~95% RH，無冷凝 |
| 儲存溫度、濕度 | -40~+85℃，10~95% RH |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| 耐振動 | 零件：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6 |
五、安規與電磁兼容
安全規范：通過 UL508、TUV BS EN/EN62368-1、AS/NZS 62368.1、BSMI CNS15598-1、EAC TP TC 004 認證，滿足 BS EN/EN60204-1
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC、O/P-DC OK:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG:>100M Ohms/500VDC/25℃/70% RH
電磁兼容：
發射：符合 EN55032（CISPR32）、EN61204-3 Class B、EN61000-3-2/-3
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN50082-2（EN61000-6-2）、SEMI F47 等重工業標準
六、物理與包裝參數

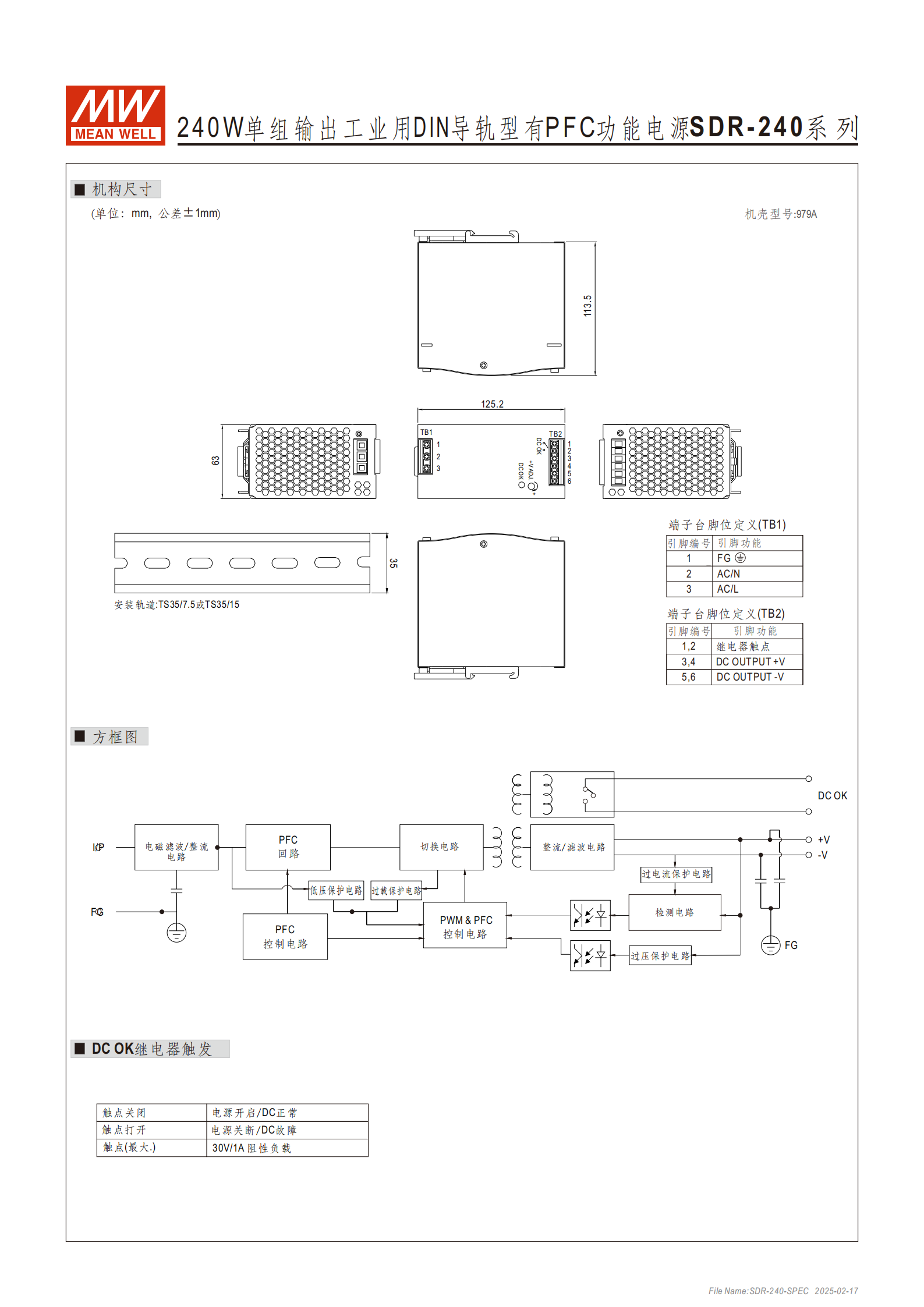

尺寸：63125.2113.5mm（WHD）
重量：單臺 1.03Kg；12 臺 / 箱，總重 13.4Kg，體積 1.22CUFT
安裝軌道：TS-35/7.5 或 TS-35/15
端子臺腳位：
TB1：1（FG）、2（AC/N）、3（AC/L）
TB2：1/2（繼電器觸點）、3/4（DC OUTPUT +V）、5/6（DC OUTPUT -V）
七、其他關鍵參數
MTBF（平均無故障時間）：
Telcordia SR-332（Bellcore）標準：1160.3K hrs min.
MIL-HDBK-217F 標準（25℃）：169.3K hrs min.
安裝空隙要求：滿載持續工作時，頂部 40mm、底部 20mm、左右各 5mm；相鄰設備為熱源時，需 15mm 空隙
啟動與保持時間：
啟動、上升時間：1500ms（60ms/230VAC）、3000ms（60ms/115VAC）（滿載）
保持時間（Typ.）：20ms/230VAC、20ms/115VAC（滿載）
4. 關鍵問題
問題 1：SDR-240 系列電源的核心輸出規格有哪些差異？兩種型號分別適用于什么場景？
答案：核心輸出差異如下表所示；SDR-240-24（24V/10A）適用于對電壓需求較低、電流需求較大的工業控制設備（如低壓傳感器、小型執行器），SDR-240-48（48V/5A）適用于電壓需求較高、傳輸距離較遠的工業場景（如遠程監控設備、大功率工業模塊），兩者均支持 360W 峰值功率（3 秒），可應對短期高負載需求。
| 型號 | 輸出電壓（可調） | 額定電流 | 峰值電流 | 紋波噪聲（最大） |
|---|---|---|---|---|
| SDR-240-24 | 24~28V | 10A | 15A | 100mVp-p |
| SDR-240-48 | 48~55V | 5A | 7.5A | 120mVp-p |
問題 2：SDR-240 系列電源的保護功能如何保障工業場景的可靠性？過溫度和過負載保護的關鍵閾值是什么？
答案：該系列電源具備短路、過負載、過電壓、過溫度四重保護，且均支持自動恢復（過溫度需溫度下降后恢復），可應對工業環境中常見的電路故障、負載異常、溫度過高問題，避免設備損壞；關鍵閾值如下：
過溫度保護：檢測功率開關散熱器溫度，閾值為 95℃±5℃，溫度超標時關斷輸出，降溫后自動恢復；
過負載保護：110%~150% 額定功率時 3 秒后關斷，>150% 額定功率時 2 秒內限流，2 秒后可能關斷，均支持自動恢復。
問題 3：SDR-240 系列電源的安裝與環境適應性如何？滿足哪些工業級安規標準，可應用于哪些惡劣環境？
答案：安裝與環境適應性及安規標準如下：
安裝：支持 TS-35/7.5 或 TS-35/15 DIN 導軌，滿載工作時需預留頂部 40mm、底部 20mm、左右 5mm 空隙（熱源相鄰需 15mm）；
環境適應性：工作溫度 - 25~+70℃，儲存溫度 - 40~+85℃，工作濕度 20~95% RH 無冷凝，耐振動（10~500Hz，2G），可適應低溫、高濕、振動等惡劣工業環境；
安規標準：通過 UL508（工業控制設備）、BS EN/EN62368-1、AS/NZS 62368.1 等多項認證，電磁兼容符合重工業標準及 SEMI F47，適用于工業控制、自動化生產線等對安規和抗干擾要求高的場景。
