SDR-120 系列是120W 單組輸出的工業用 DIN 導軌型有 PFC 功能電源，支持88~264VAC 或 124~370VDC 寬輸入電壓，提供 12V/10A、24V/5A、48V/2.5A 三種輸出規格，峰值功率達180W（3 秒） ，效率最高91% ，PF 值 > 0.93，具備短路、過負載、過電壓、過溫度等多重保護，通過 UL508 等多項認證，工作溫度范圍 **-25~+70°C** ，支持 TS-35/7.5 或 TS-35/15 導軌安裝，提供3 年保固，適用于工業控制等場景。
一、產品基礎信息
| 項目 | 關鍵內容 |
|---|---|
| 產品系列 | SDR-120 系列 |
| 產品類型 | 工業用 DIN 導軌型電源 |
| 核心特性 | 單組輸出、內置主動式 PFC 功能（PF>0.93）、自然風冷、100% 滿載老化測試 |
| 額定功率 | 120W（全規格統一） |
| 峰值功率 | 180W（最長持續 3 秒，參考峰值負載曲線） |
| 保固期限 | 3 年 |

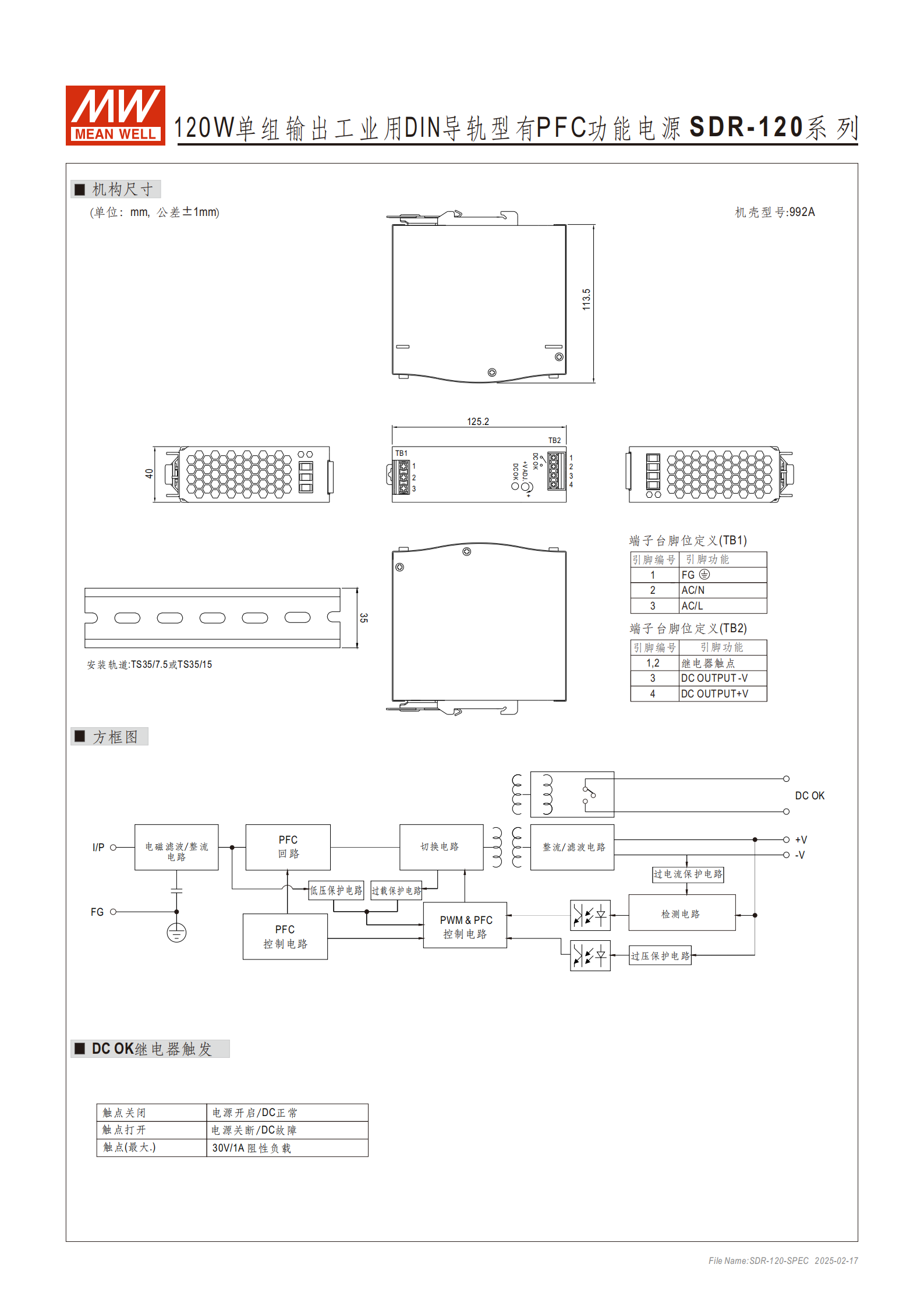

| 機構尺寸 | 40125.2113.5mm（WHD），機殼型號 992A（公差 ±1mm） |

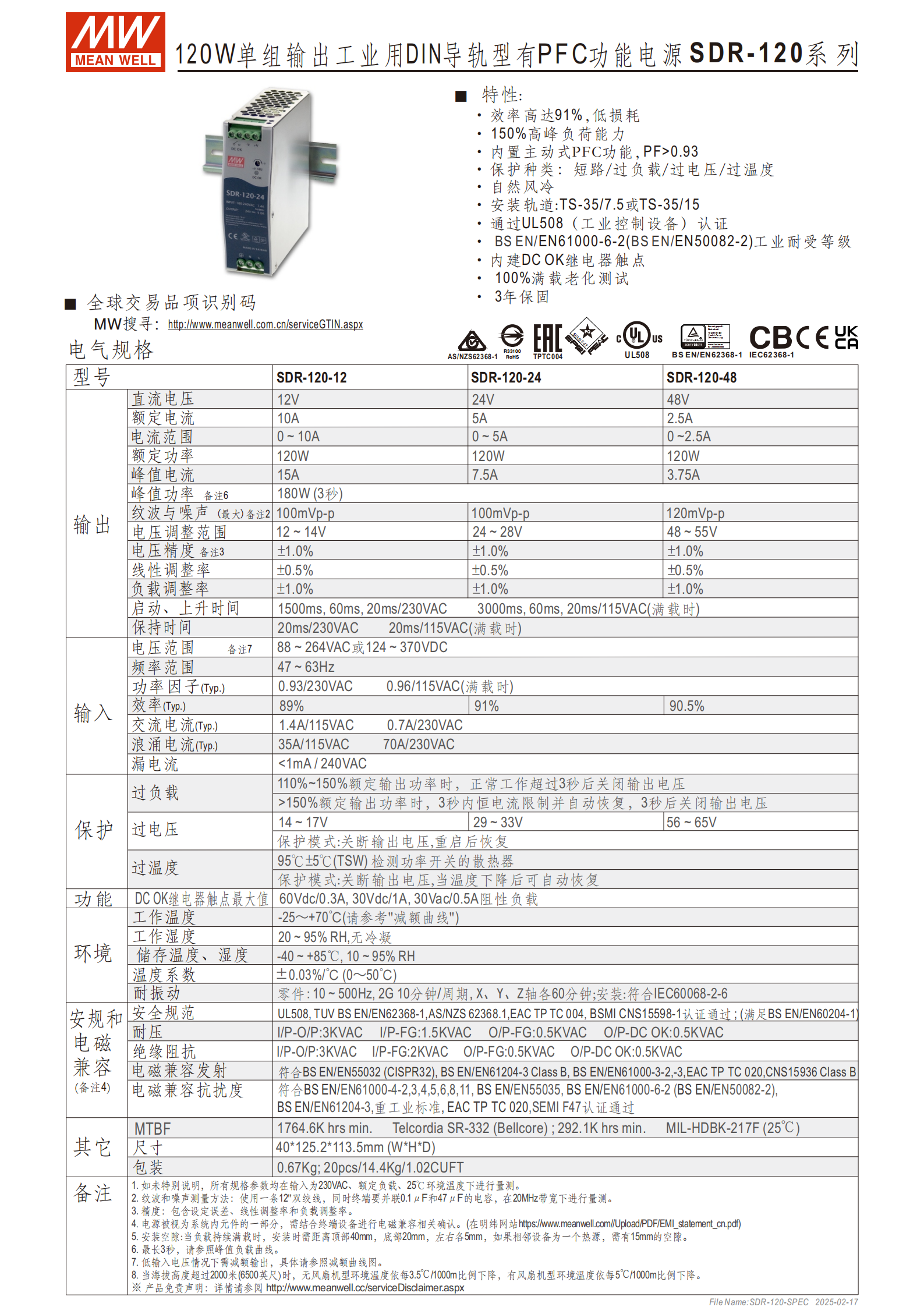

二、電氣規格詳情
（1）輸入?yún)?shù)
| 參數名稱 | 具體數值 |
|---|---|
| 電壓范圍 | 88~264VAC 或 124~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.93/230VAC（滿載）、0.96/115VAC（滿載） |
| 交流電流（Typ.） | 1.4A/115VAC、0.7A/230VAC |
| 浪涌電流（Typ.） | 35A/115VAC、70A/230VAC |
| 漏電流 | <1mA/240VAC |
（2）輸出參數（分規格）
| 參數名稱 | SDR-120-12 | SDR-120-24 | SDR-120-48 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 48V |
| 額定電流 | 10A | 5A | 2.5A |
| 電流范圍 | 0~10A | 0~5A | 0~2.5A |
| 峰值電流 | 15A | 7.5A | 3.75A |
| 紋波與噪聲（最大） | 100mVp-p | 100mVp-p | 120mVp-p |
| 電壓調整范圍 | 12~14V | 24~28V | 48~55V |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±1.0% | ±1.0% |
| 啟動 / 上升 / 保持時間 | 1500ms/60ms/20ms（230VAC）；20ms（保持時間，115VAC 滿載） | 3000ms/60ms/20ms（115VAC 滿載）；20ms（保持時間，230VAC 滿載） | - |
（3）效率表現
典型效率：SDR-120-12 為 89%、SDR-120-24 為 91%、SDR-120-48 為 90.5%
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 110%~150% 額定輸出功率：正常工作超 3 秒后關閉輸出；>150% 額定輸出功率：3 秒內恒流限制并自動恢復，3 秒后關閉輸出 | 關斷輸出（超 150% 時先恒流限制） |
| 過電壓 | 14~17V（12V 規格）、29~33V（24V 規格）、56~65V（48V 規格） | 關斷輸出，重啟后恢復 |
| 過溫度 | 檢測功率開關散熱器，溫度達 95°C±5°C（TSW） | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 短路發生時 | 關斷輸出（結合過載保護邏輯） |
四、環境與安裝要求

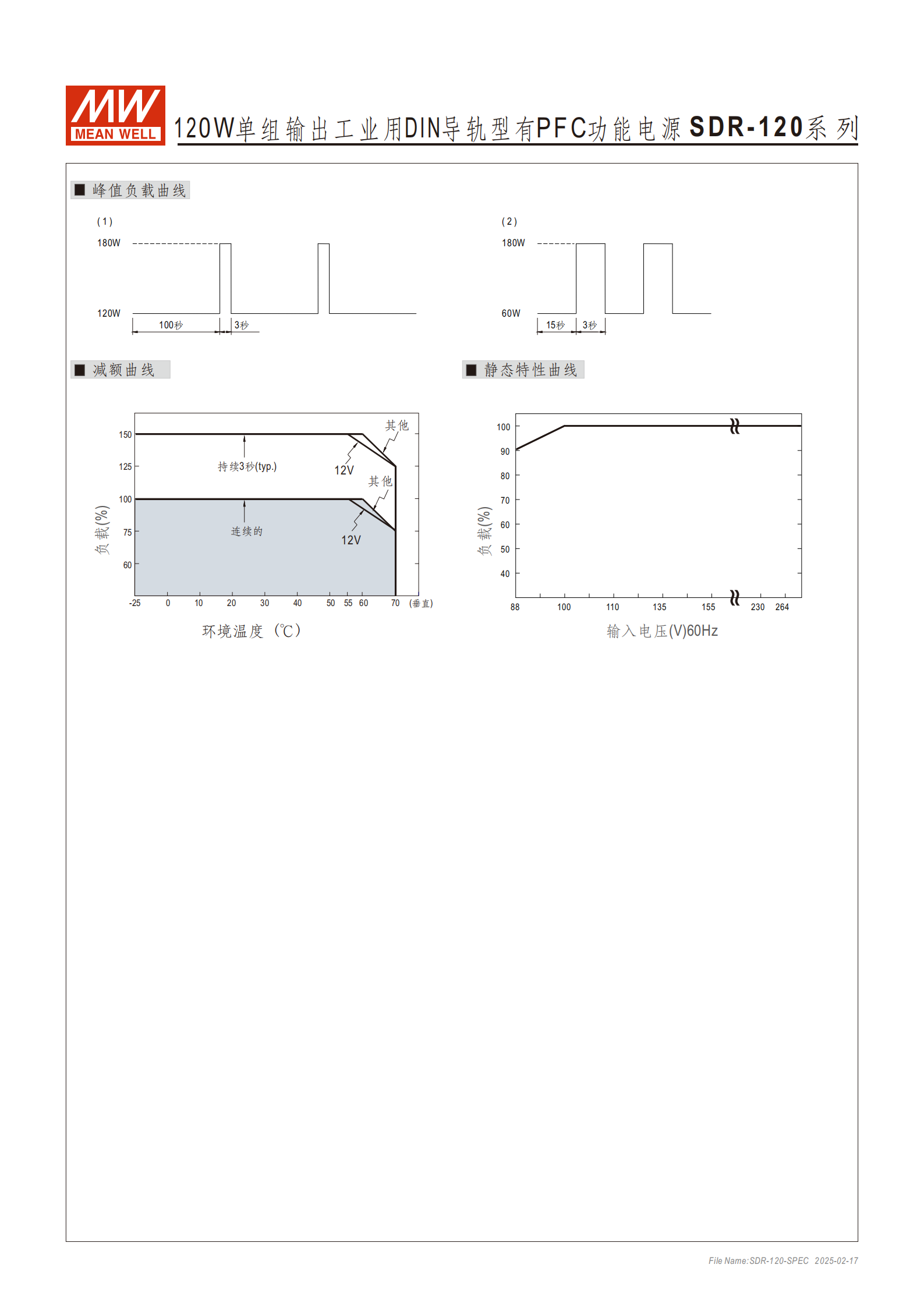

工作溫度：-25~+70°C（需參考 “減額曲線”，低輸入電壓或高海拔時需減額）
儲存條件：溫度 - 40~+85°C，濕度 10~95% RH
溫度系數：±0.03%/°C（0~50°C）
耐振動：零件 10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
安裝軌道：TS-35/7.5 或 TS-35/15
安裝空隙：滿載持續工作時，頂部 40mm、底部 20mm、左右各 5mm；相鄰為熱源時需 15mm 空隙
高海拔要求：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5°C
五、認證與電磁兼容
安全規范認證：UL508、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004、BSMI CNS15598-1，滿足 BS EN/EN60204-1
耐壓規格：I/P-O/P：3KVAC；I/P-FG：1.5KVAC；O/P-FG：0.5KVAC；O/P-DC OK：0.5KVAC
絕緣阻抗：IP-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC；O/P-DC OK：0.5KVAC
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等標準
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等標準，通過 SEMI F47 認證
六、其他功能
DC OK 繼電器觸點：最大值 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（阻性負載），觸點狀態：電源開啟 / DC 正常時關閉，電源關斷 / DC 故障時打開
MTBF：最小 1764.6K 小時（Telcordia SR-332）；最小 292.1K 小時（MIL-HDBK-217F，25°C）
包裝：單臺 0.67Kg，20 臺 / 箱（14.4Kg/1.02CUFT）
4. 關鍵問題
問題 1：SDR-120 系列電源的輸出規格有哪些，核心輸出參數（額定電流、電壓調整范圍）分別是什么？
答案：該系列有 3 種輸出規格，具體核心參數如下：
| 型號 | 額定電壓 | 額定電流 | 電壓調整范圍 |
|---|---|---|---|
| SDR-120-12 | 12V | 10A | 12~14V |
| SDR-120-24 | 24V | 5A | 24~28V |
| SDR-120-48 | 48V | 2.5A | 48~55V |
| 峰值功率統一為 180W（最長持續 3 秒），電壓精度均為 ±1.0%。 |
問題 2：SDR-120 系列電源具備哪些保護功能，過溫度保護的觸發條件和恢復方式是什么？
答案：該電源具備短路、過負載、過電壓、過溫度四大類保護功能；過溫度保護的觸發條件是檢測功率開關的散熱器溫度達到95°C±5°C（TSW） ，保護模式為關斷輸出電壓，當散熱器溫度下降后可自動恢復工作，無需手動重啟。
問題 3：SDR-120 系列電源的安裝要求和工作環境限制有哪些關鍵要點？
答案：關鍵要點如下：
安裝軌道：僅支持 TS-35/7.5 或 TS-35/15 規格導軌；
安裝空隙：滿載持續工作時，頂部需留 40mm、底部 20mm、左右各 5mm 空隙，相鄰設備為熱源時需 15mm 空隙；
工作溫度：常規范圍 - 25~+70°C，低輸入電壓或海拔超過 2000 米時需減額（無風扇機型每 1000 米海拔環境溫度下降 3.5°C）；
儲存條件：溫度 - 40~+85°C，濕度 10~95% RH（無冷凝要求）。
