SDR-75 系列 75W 單組輸出導軌型電源 具備高效（最高達 90%）、150% 高峰負荷能力，支持 TS-35/7.5 或 TS-35/15 軌道安裝，通過 UL508 等多項認證，經過 100% 滿載老化測試并提供 3 年保固；輸出電壓涵蓋 12V、24V、48V 三種規格，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，采用自然風冷，工作溫度范圍 - 30~+70℃，電磁兼容與絕緣性能優異，適用于工業控制等場景。
產品名稱：75W 單組輸出導軌型電源
系列型號：SDR-75 系列（含 SDR-75-12、SDR-75-24、SDR-75-48 三個子型號）
核心定位：工業級導軌電源，適用于工業控制等場景
關鍵優勢：效率高（最高 90%）、高峰負荷能力（150%）、保護全面、認證齊全、穩定性強
基礎保障：100% 滿載老化測試，3 年保固期
二、核心特性
效率與負荷：效率 Typ. 值 88.5%~90%，低損耗；支持 150% 高峰負荷，峰值功率 112.5W（持續 3 秒）
安裝與冷卻：適配 TS-35/7.5 或 TS-35/15 標準軌道安裝；采用自然風冷，無需額外散熱設備
認證與合規：通過 UL508（工業控制設備）、BS EN/EN62368-1、IEC62368-1 等多項認證，符合 BS EN/EN61000-6-2 工業耐受等級

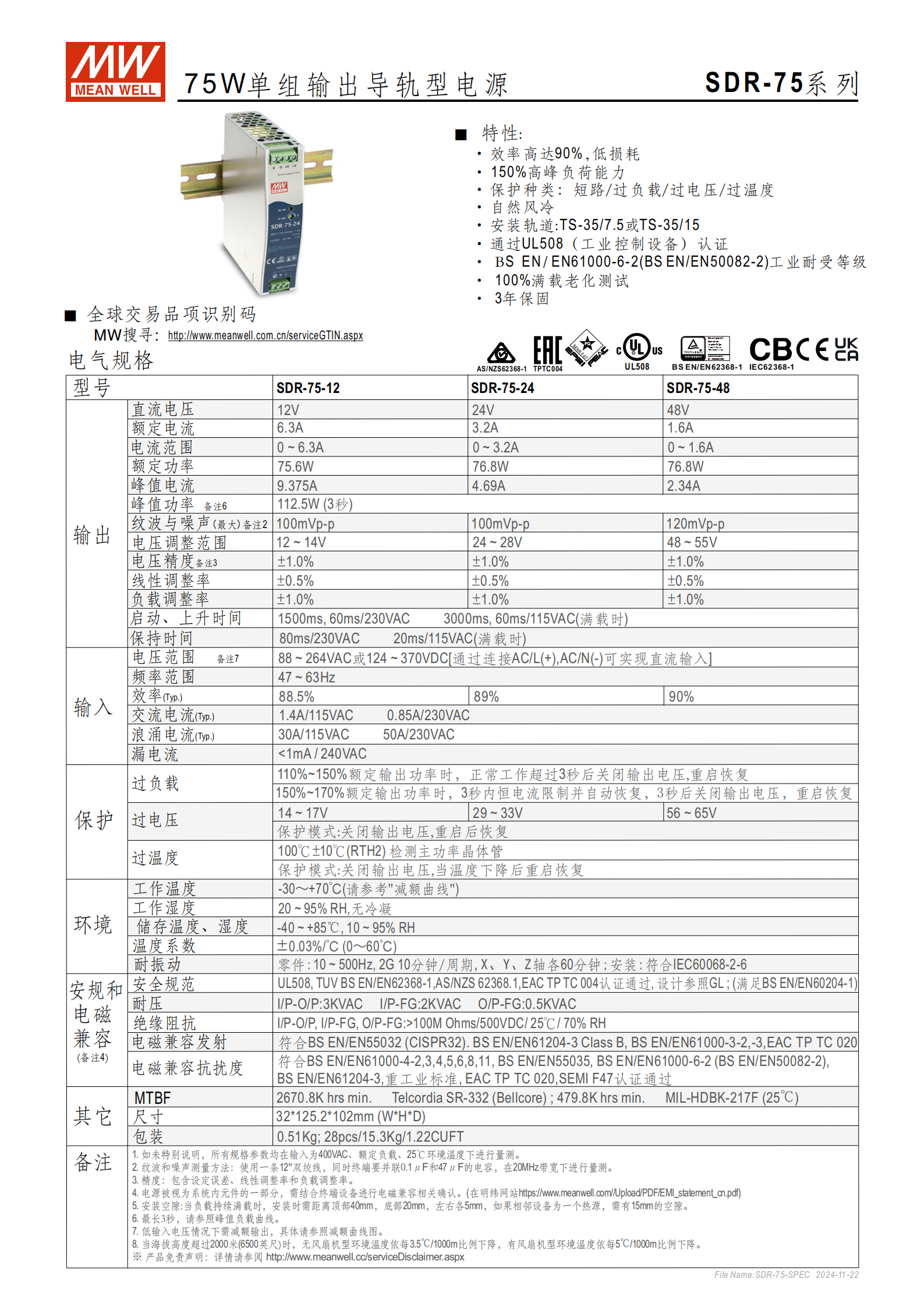

三、電氣規格（關鍵參數匯總表）
| 類別 | 具體參數 | SDR-75-12 | SDR-75-24 | SDR-75-48 | 備注 |
|---|---|---|---|---|---|
| 輸出 | 直流電壓 | 12V | 24V | 48V | - |
| 額定電流 | 6.3A | 3.2A | 1.6A | 電流范圍 0~ 額定值 | |
| 額定功率 | 75.6W | 76.8W | 76.8W | - | |
| 峰值電流 | 9.375A | 4.69A | 2.34A | 峰值功率 112.5W（3 秒） | |
| 紋波與噪聲（最大） | 100mVp-p | 100mVp-p | 120mVp-p | 20MHz 帶寬下測量 | |
| 電壓調整范圍 | 12~14V | 24~28V | 48~55V | - | |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% | 含設定誤差、線性 / 負載調整率 | |
| 線性調整率 / 負載調整率 | ±0.5%/±1.0% | ±0.5%/±1.0% | ±0.5%/±1.0% | - | |
| 輸入 | 電壓范圍 | 88~264VAC 或 124~370VDC | 同左 | 同左 | 直流輸入需連接 AC/L (+)/AC/N (-) |
| 頻率范圍 | 47~63Hz | 同左 | 同左 | - | |
| 效率（Typ.） | 88.5% | 89% | 90% | - | |
| 交流電流（Typ.） | 1.4A/115VAC、0.85A/230VAC | 同左 | 同左 | - | |
| 浪涌電流（Typ.） | 30A/115VAC、50A/230VAC | 同左 | 同左 | - | |
| 漏電流 | <1mA / 240VAC | 同左 | 同左 | - |
四、保護功能
過負載保護：
110%~150% 額定輸出功率：正常工作超 3 秒后關閉輸出，重啟恢復
150%~170% 額定輸出功率：3 秒內恒電流限制并自動恢復，3 秒后關閉輸出，重啟恢復
過電壓保護：
保護電壓：14~17V（12V 型）、29~33V（24V 型）、56~65V（48V 型）
保護模式：關閉輸出電壓，重啟后恢復
過溫度保護：
檢測對象：主功率晶體管（RTH2），檢測溫度 100℃±10℃
保護模式：關閉輸出電壓，溫度下降后自動重啟恢復
五、環境與物理參數
環境條件：

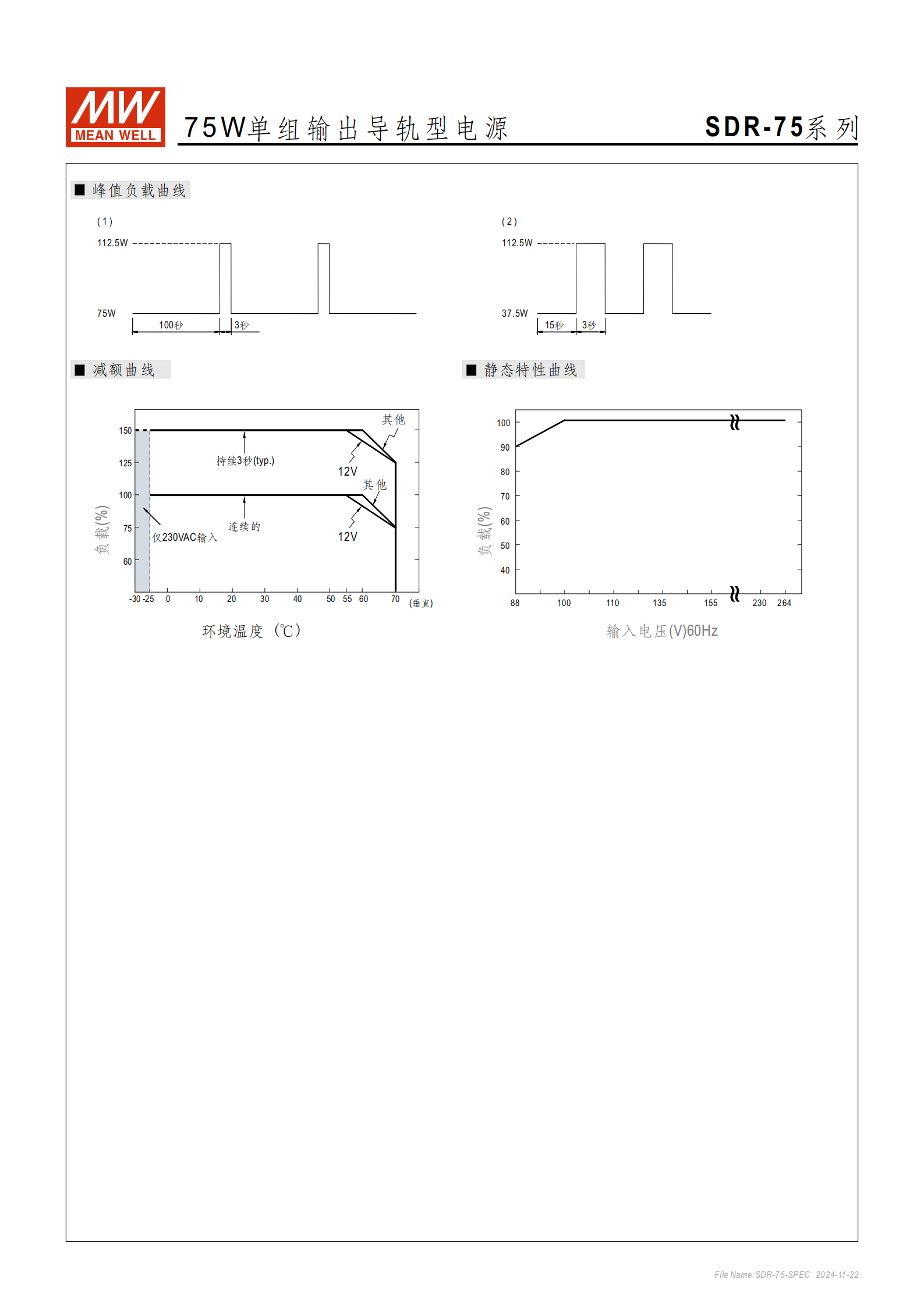

工作溫度：-30~+70℃（需參考減額曲線）
儲存溫濕度：20~95% RH，無冷凝
溫度系數：±0.03%/℃（0~60℃）
耐振動：零件 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
物理與包裝：

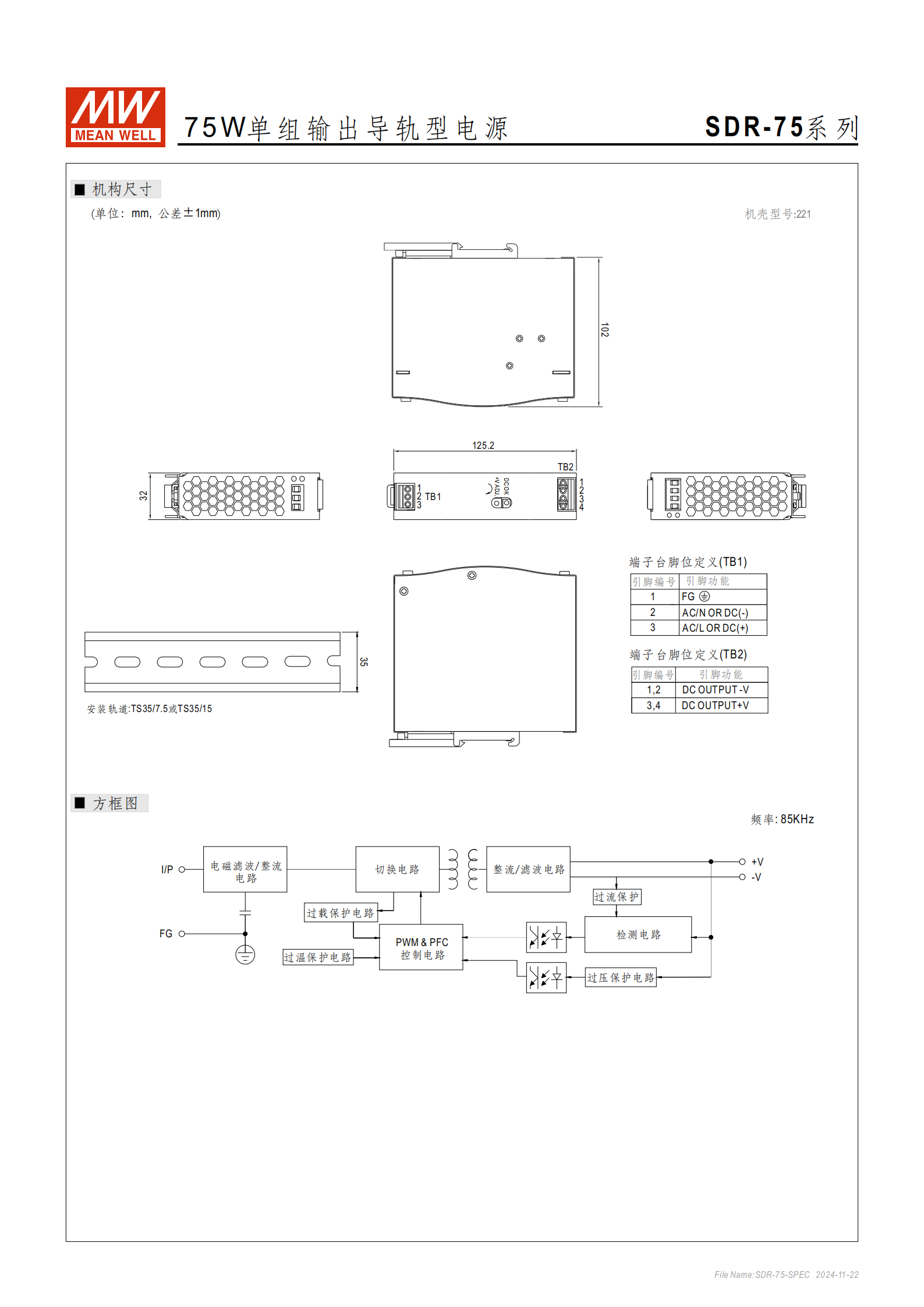

尺寸：32125.2102mm（WHD）
單臺重量：0.51Kg
包裝規格：28pcs/15.3Kg/1.22CUFT
六、電磁兼容與絕緣
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等標準
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等標準，通過 SEMI F47 認證
絕緣性能：
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms（500VDC/25℃/70% RH）
七、其他關鍵參數
MTBF：Telcordia SR-332（Bellcore）標準下 2670.8K hrs min.；MIL-HDBK-217F（25℃）標準下 479.8K hrs min.
啟動與保持時間：滿載時，230VAC 輸入啟動時間 1500ms、上升時間 60ms、保持時間 80ms；115VAC 輸入啟動時間 3000ms、保持時間 20ms
4. 關鍵問題及答案
問題 1：SDR-75 系列電源的核心輸出規格有哪些，不同型號的關鍵差異是什么？
答案：核心輸出規格圍繞電壓、電流、功率展開，不同型號的關鍵差異集中在輸出電壓與對應電流 / 峰值電流，具體如下：
SDR-75-12：輸出 12V 直流電壓，額定電流 6.3A，峰值電流 9.375A，額定功率 75.6W
SDR-75-24：輸出 24V 直流電壓，額定電流 3.2A，峰值電流 4.69A，額定功率 76.8W
SDR-75-48：輸出 48V 直流電壓，額定電流 1.6A，峰值電流 2.34A，額定功率 76.8W三者均支持 112.5W（3 秒）峰值功率，電壓精度、線性 / 負載調整率等一致性參數保持一致（±1.0% 電壓精度、±0.5%/±1.0% 線性 / 負載調整率）。
問題 2：SDR-75 系列電源的保護機制如何設計，針對過負載和過溫度的保護邏輯是什么？
答案：該系列電源具備短路、過負載、過電壓、過溫度四重保護，核心保護邏輯如下：
過負載保護：分兩檔閾值，110%~150% 額定功率時，超 3 秒關閉輸出，重啟恢復；150%~170% 額定功率時，3 秒內恒流限制并自動恢復，超時則關閉輸出，重啟恢復；
過溫度保護：通過 RTH2 檢測主功率晶體管溫度（閾值 100℃±10℃），觸發保護時關閉輸出電壓，待溫度下降后自動重啟恢復，工作溫度范圍為 - 30~+70℃（需遵循減額曲線）；
過電壓保護：根據型號對應保護電壓（14~17V/29~33V/56~65V），觸發后關閉輸出，重啟恢復。
問題 3：SDR-75 系列電源的安裝與環境適配要求是什么，適用于哪些場景？
答案：安裝與環境適配要求及適用場景如下：
安裝要求：支持 TS-35/7.5 或 TS-35/15 標準導軌安裝，滿載工作時需預留安裝空隙（頂部 40mm、底部 20mm、左右各 5mm，相鄰為熱源時需 15mm）；
環境適配：工作溫度 - 30~+70℃，儲存濕度 20~95% RH（無冷凝），耐振動符合 IEC60068-2-6 標準，海拔超 2000 米時需按規范降額使用（無風扇機型每 1000 米降 3.5℃）；
適用場景：因通過 UL508 工業控制設備認證，符合工業耐受等級與電磁兼容重工業標準，且具備高穩定性、多重保護，適用于工業自動化控制、電氣設備供電、工業傳感器等工業場景。
