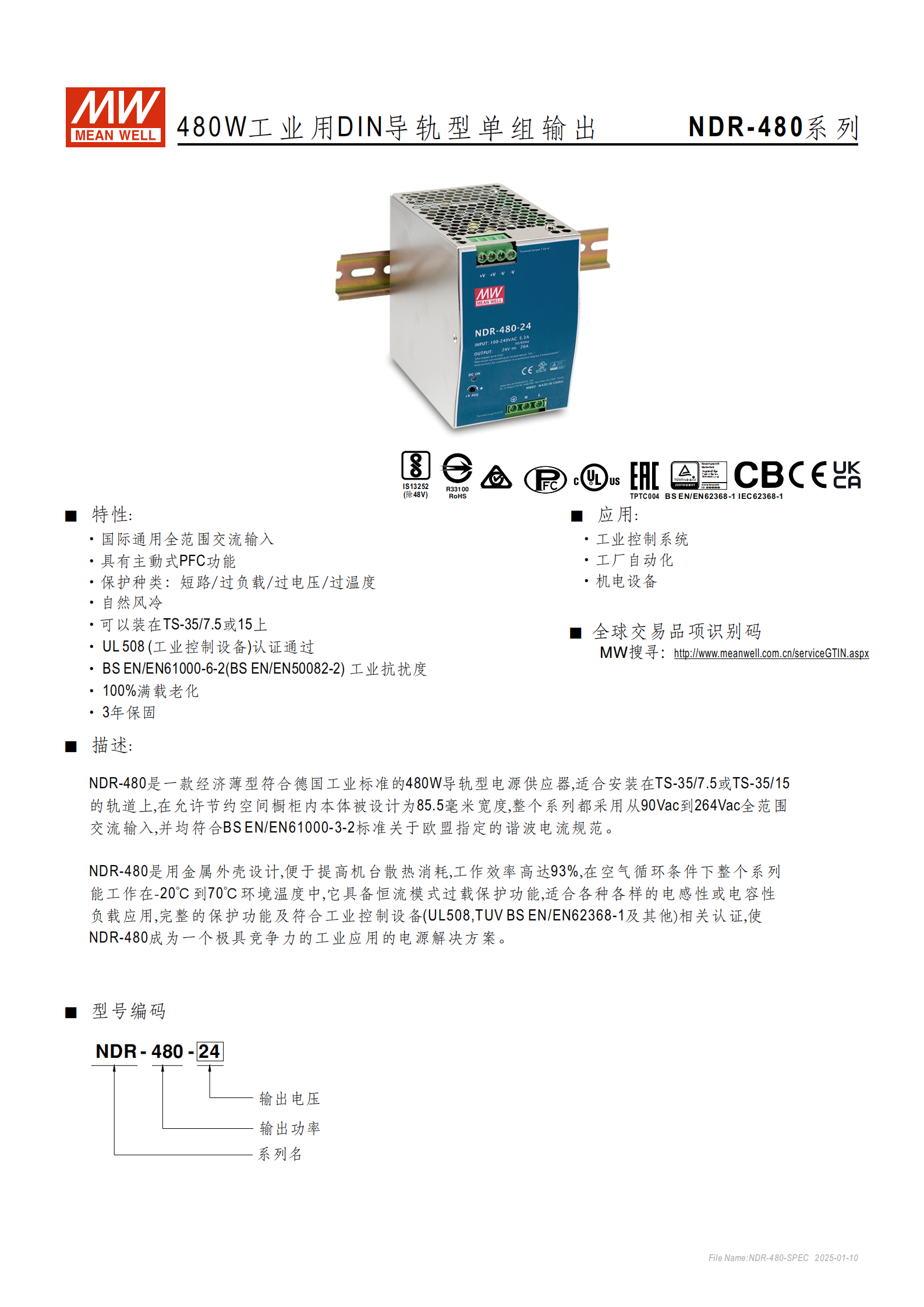

NDR-480 系列是明緯（MEAN WELL）推出的480W 工業用 DIN 導軌型單組輸出電源供應器，包含 NDR-480-24（24V/20A）和 NDR-480-48（48V/10A）兩種型號，具備90~264VAC 全范圍交流輸入、主動式 PFC 功能及短路 / 過負載 / 過電壓 / 過溫度完整保護，工作效率高達 93%、環境溫度適應范圍 - 20℃~70℃，通過 UL508 等多項工業認證，采用金屬外殼設計（尺寸 85.5×125.2×128.5mm），可安裝在 TS-35/7.5 或 TS-35/15 導軌上，適用于工業控制系統、工廠自動化等場景，提供 3 年保固。
品牌與系列：MEAN WELL（明緯） NDR-480 系列，定位工業級 DIN 導軌型電源
核心定位：480W 單組輸出，經濟薄型設計，符合德國工業標準
適用場景：工業控制系統、工廠自動化、機電設備
保固期限：3 年
核心優勢：全范圍輸入、高效率、完整保護、多項工業認證、節省安裝空間
二、型號與核心輸出參數
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| NDR-480-24 | 24V | 20A | 0~20A | 480W | 24~28V | 150mVp-p | ±1.0% |
| NDR-480-48 | 48V | 10A | 0~10A | 480W | 48~55V | 150mVp-p | ±1.0% |

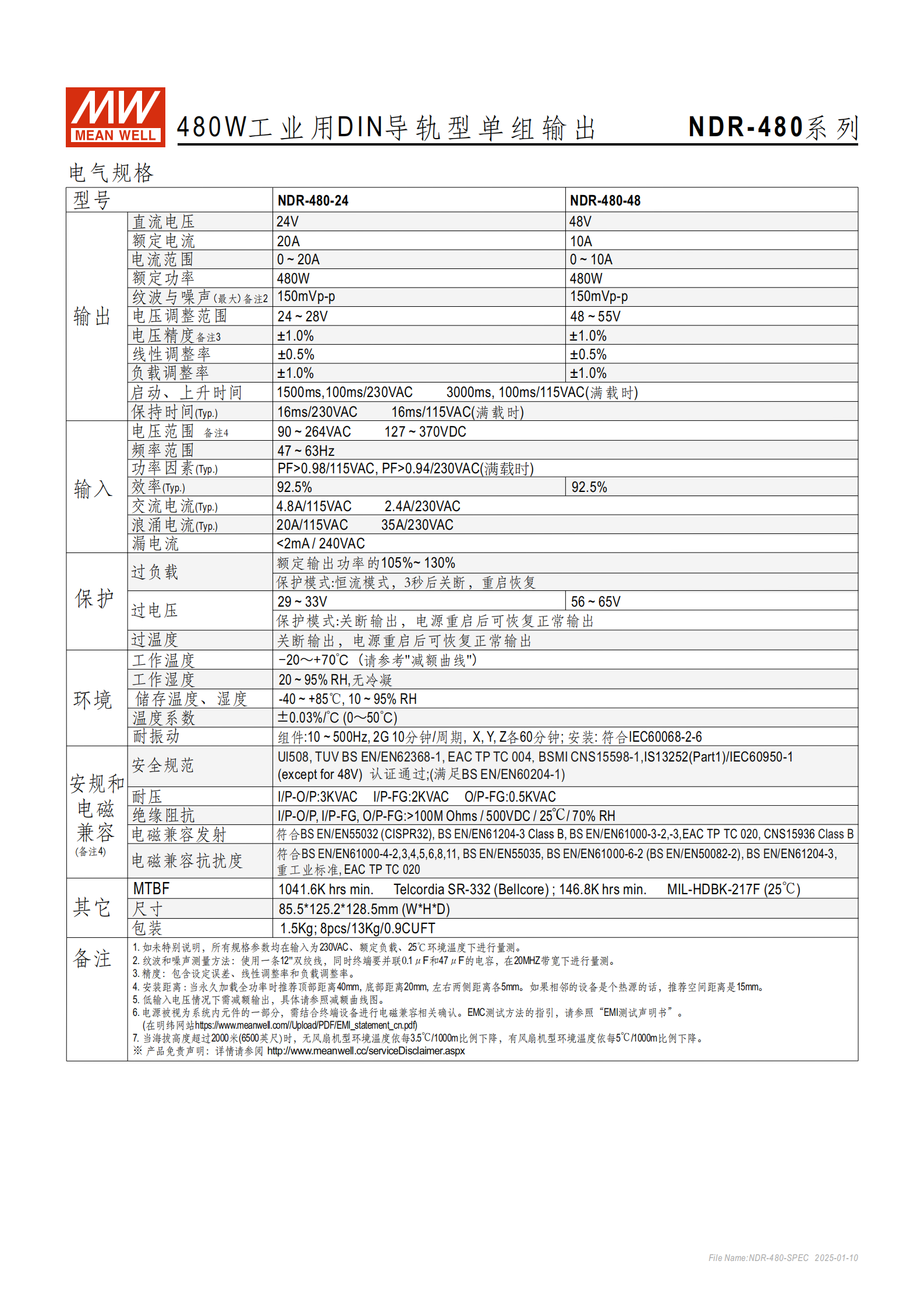

三、關鍵電氣規格
（1）輸入?yún)?shù)
電壓范圍：90~264VAC、127~370VDC
頻率范圍：47~63Hz
功率因素（Typ.）：PF>0.98（115VAC 滿載）、PF>0.94（230VAC 滿載）
效率（Typ.）：92.5%（兩款型號一致）
交流電流（Typ.）：4.8A/115VAC、2.4A/230VAC
浪涌電流（Typ.）：20A/115VAC、35A/230VAC
漏電流：<2mA/240VAC
（2）輸出附加參數
線性調整率：±0.5%（兩款型號一致）
負載調整率：±1.0%（兩款型號一致）
啟動 / 上升 / 保持時間（Typ.）：
啟動時間：1500ms（230VAC 滿載）、3000ms（115VAC 滿載）
上升時間：100ms（230VAC/115VAC 滿載）
保持時間：16ms（230VAC/115VAC 滿載）
（3）保護功能
| 保護類型 | 保護參數 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~130% | 恒流模式，3 秒后關斷，重啟恢復 |
| 過電壓 | NDR-480-24：29~33V；NDR-480-48：56~65V | 關斷輸出，電源重啟后恢復 |
| 過溫度 | - | 關斷輸出，電源重啟后恢復 |
| 短路保護 | - | 含短路保護功能 |
四、環境與物理特性
（1）環境參數

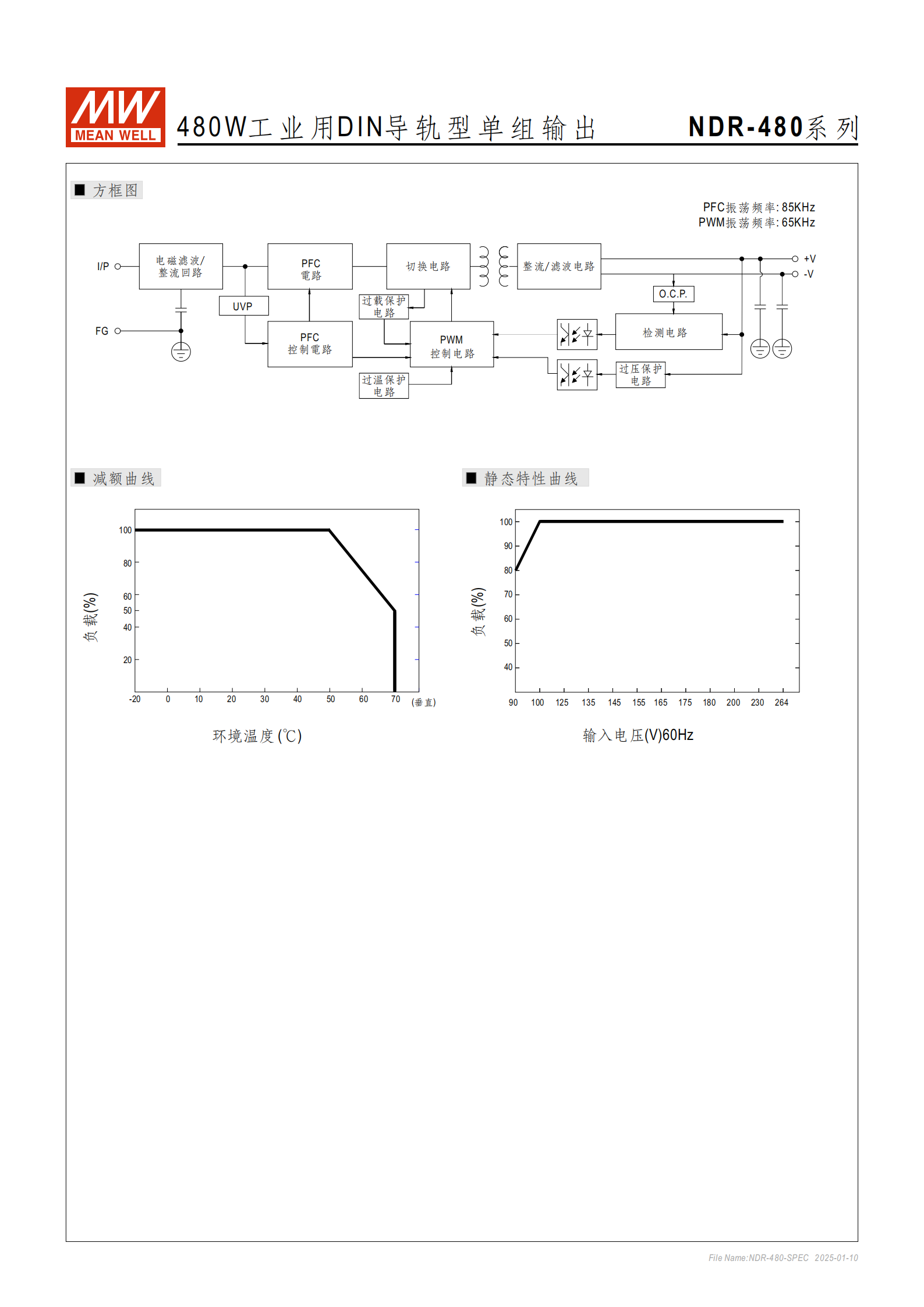

工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃、10~95% RH
溫度系數：±0.03%/°C（0~50℃）
耐振動：組件 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘；安裝符合 IEC60068-2-6
（2）物理與安裝特性
外殼材質：金屬外殼（利于散熱）
尺寸（W×H×D）：85.5×125.2×128.5mm（公差 ±1mm）
安裝導軌：TS-35/7.5 或 TS-35/15（DIN 導軌）
包裝規格：1.5Kg / 臺；8 臺 / 13Kg/0.9CUFT
安裝距離要求：全功率加載時，頂部 40mm、底部 20mm、左右兩側各 5mm；相鄰為熱源時需 15mm 間距
五、認證與電磁兼容
安全規范認證：UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1、IS13252（Part1）/IEC600950-1（48V 除外），滿足 BS EN/EN60204-1
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms（500VDC、25℃、70% RH）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等重工業標準

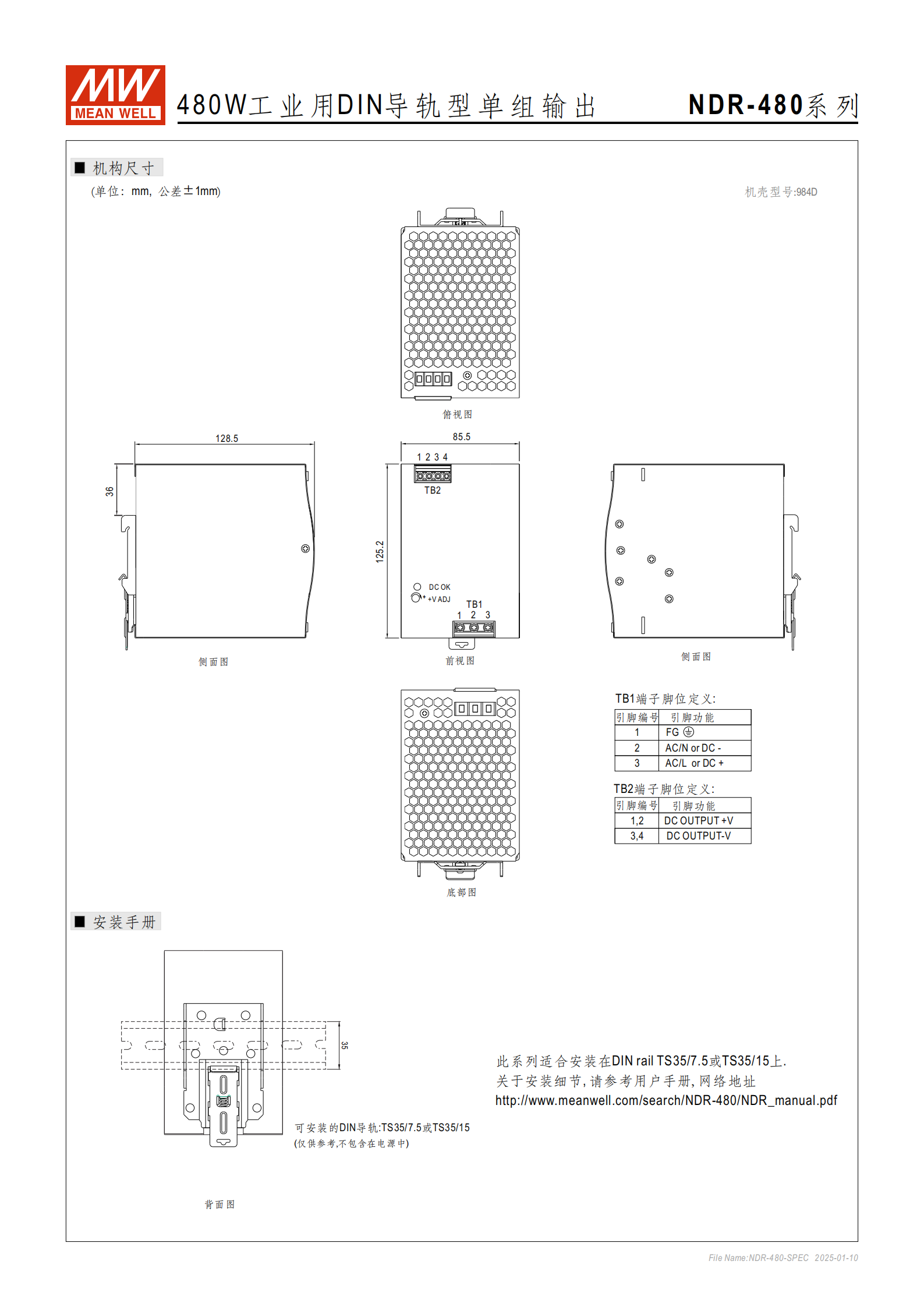

六、端子腳位定義
（1）TB1 端子（輸入）
| 引腳編號 | 引腳功能 |
|---|---|
| 1 | FG |
| 2 | AC/N 或 DC - |
| 3 | AC/L 或 DC + |
（2）TB2 端子（輸出）
| 引腳編號 | 引腳功能 |
|---|---|
| 1、2 | DC OUTPUT +V |
| 3、4 | DC OUTPUT -V |
4. 關鍵問題
問題 1：NDR-480 系列電源的核心適用場景及安裝要求是什么？
答案：適用場景為工業控制系統、工廠自動化、機電設備；安裝要求需匹配 TS-35/7.5 或 TS-35/15 規格的 DIN 導軌，全功率工作時需預留頂部 40mm、底部 20mm、左右兩側各 5mm 的安裝距離，若相鄰設備為熱源，間距需擴大至 15mm
問題 2：NDR-480 系列兩款型號的核心輸出差異及共同保護功能有哪些？
答案：核心輸出差異如下表所示；共同保護功能包括短路保護、過負載保護（恒流模式，3 秒關斷重啟恢復）、過電壓保護（關斷輸出重啟恢復）、過溫度保護（關斷輸出重啟恢復），且均具備 105%~130% 額定功率的過載保護閾值。
| 型號 | 輸出電壓 | 額定電流 | 電壓調整范圍 | 過電壓保護閾值 |
|---|---|---|---|---|
| NDR-480-24 | 24V | 20A | 24~28V | 29~33V |
| NDR-480-48 | 48V | 10A | 48~55V | 56~65V |
問題 3：NDR-480 系列電源的輸入輸出關鍵電氣指標及環境適應能力如何？
答案：輸入關鍵指標：交流輸入范圍90~264VAC（支持 127~370VDC），頻率 47~63Hz，滿載時功率因素≥0.94（230VAC）/≥0.98（115VAC），效率達 92.5%；輸出關鍵指標：額定功率均為 480W，紋波與噪聲最大 150mVp-p，電壓精度 ±1.0%；環境適應能力：工作溫度 **-20~70℃**，工作濕度 20~95% RH（無冷凝），耐振動符合 IEC60068-2-6 標準，海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降。
