NDR-240 系列是明緯（MEAN WELL）推出的240W 工業用 DIN 導軌型單組輸出電源供應器，支持90Vac-264Vac 全范圍交流輸入，具備主動式 PFC 功能，工作效率最高達 90%，可安裝在 TS-35/7.5 或 TS-35/15 導軌上，機身寬度僅 63mm，工作溫度范圍為 - 20℃~70℃，擁有短路 / 過負載 / 過電壓 / 過溫度等完整保護功能，通過 UL508 等多項工業認證，MTBF 最低達 230.2K hrs，提供 3 年保固，適用于工業控制系統、半導體制造設備等場景。
品牌與系列：MEAN WELL（明緯）NDR-240 系列
產品類型：240W 工業用 DIN 導軌型單組輸出電源供應器
設計特點：經濟薄型，符合德國工業標準，金屬外殼（利于散熱），機身寬度僅63mm，節省安裝空間
核心優勢：全范圍輸入、高效率、完整保護功能、多項工業認證、長壽命、3 年保固
二、核心特性
輸入與功率特性
交流輸入范圍：90Vac~264Vac，支持 127~370VDC 輸入
頻率范圍：47~63Hz
功率因素：滿載時 115VAC 下 PF>0.98，230VAC 下 PF>0.95
主動式 PFC 功能：符合 BS EN/EN61000-3-2 諧波電流規范
保護功能
保護類型 保護參數 恢復方式 過負載保護 額定輸出功率的 105%~130% 恒流模式，移除異常后自動恢復 過電壓保護 24V 型號：29~33V；48V 型號：56~65V 自動恢復 過溫度保護 觸發后關斷輸出 電源重啟后恢復 短路保護 支持 自動恢復 安裝與散熱
安裝適配：TS-35/7.5 或 TS-35/15 標準導軌
散熱方式：自然風冷（金屬外殼提升散熱效率）
安裝距離要求：全功率加載時，頂部 40mm、底部 20mm、兩側各 5mm；相鄰為熱源時需 15mm 間距

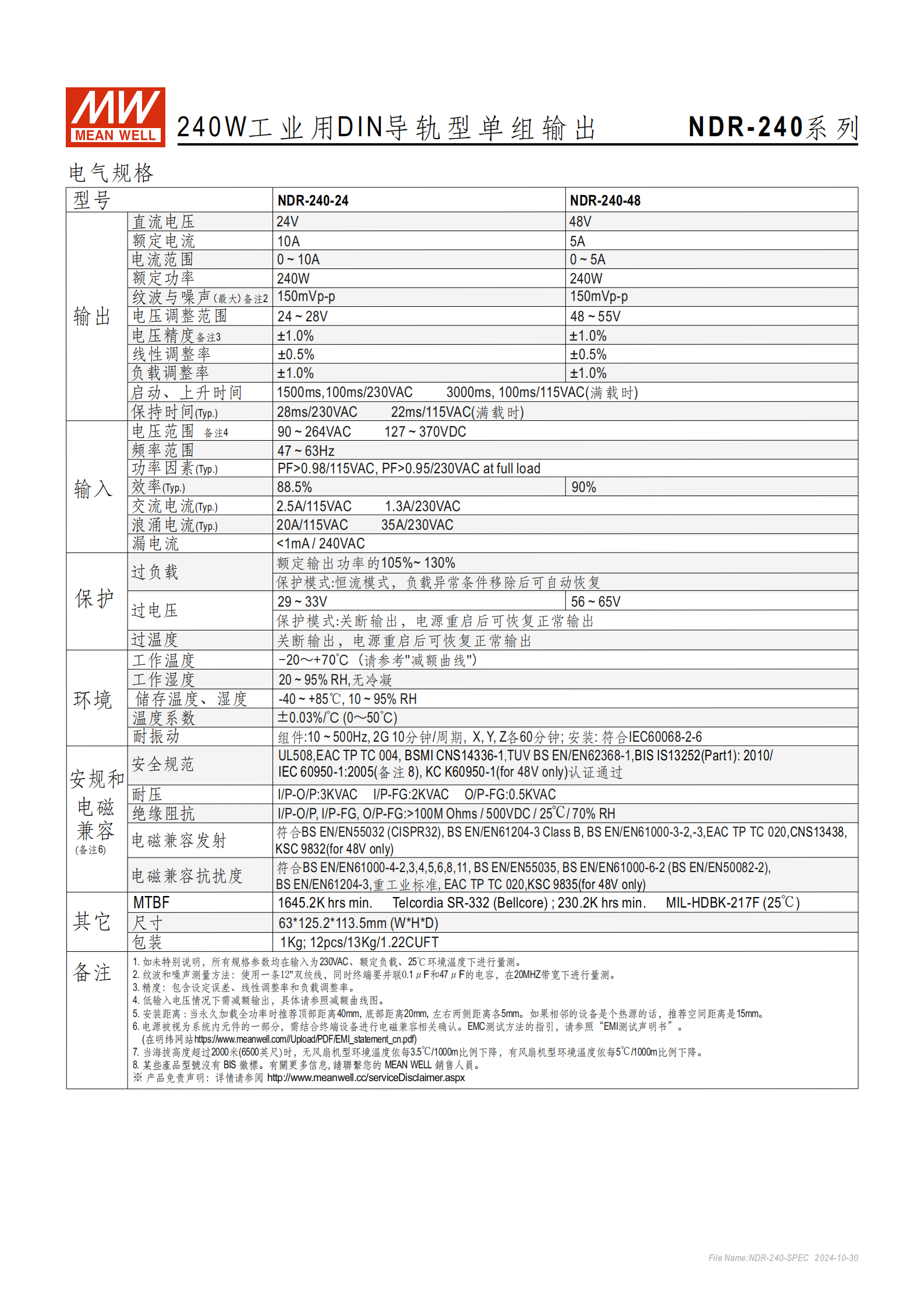

三、關鍵電氣規格（核心型號對比）
| 規格項 | NDR-240-24 | NDR-240-48 |
|---|---|---|
| 輸出直流電壓 | 24V（調整范圍：24~28V） | 48V（調整范圍：48~55V） |
| 額定輸出電流 | 10A（范圍：0~10A） | 5A（范圍：0~5A） |
| 額定輸出功率 | 240W | 240W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p |
| 電壓精度 | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±1.0% |
| 效率（典型值） | 88.5% | 90% |
| 交流輸入電流（典型值） | 2.5A/115VAC；1.3A/230VAC | 2.5A/115VAC；1.3A/230VAC |
| 浪涌電流（典型值） | 20A/115VAC；35A/230VAC | 20A/115VAC；35A/230VAC |
四、環境與可靠性參數
工作溫度：-20℃~70℃（需參考減額曲線，低輸入電壓或高海拔需減額）
工作濕度：20~95% RH，無冷凝
儲存條件：溫度 - 40℃~85℃，濕度 10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：組件 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
絕緣與耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC；絕緣阻抗 > 100MΩ（500VDC/25℃/70% RH）
MTBF：最低230.2K hrs（MIL-HDBK-217F 標準，25℃）；最高1645.2K hrs（Telcordia SR-332 標準）
五、認證與電磁兼容
安全規范認證：UL508、EAC TP TC 004、TUV BS EN/EN62368-1、BSMI CNS14336-1、BIS IS13252 (Part1)、KC K60950-1（48V 型號）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035、BS EN/EN61000-6-2 等重工業標準
六、應用場景
工業控制系統
半導體制造設備
工廠自動化
機電設備
七、其他信息
包裝：1Kg / 臺，12 臺 / 箱（13Kg/1.22CUFT）

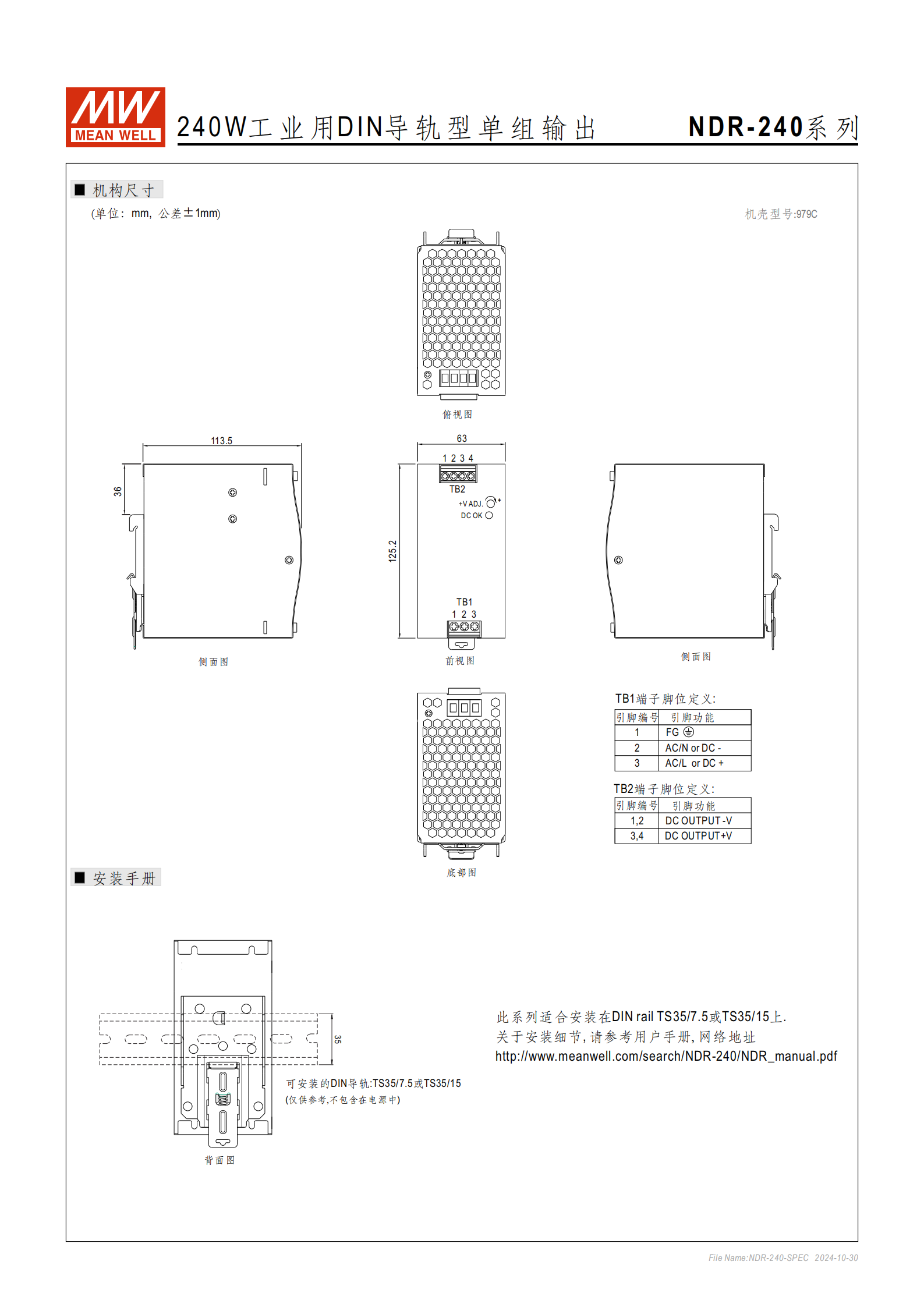

端子定義：TB1（1=FG、2=AC/N 或 DC-、3=AC/L 或 DC+）；TB2（1,2=DC OUTPUT+V、3,4=DC OUTPUT-V）

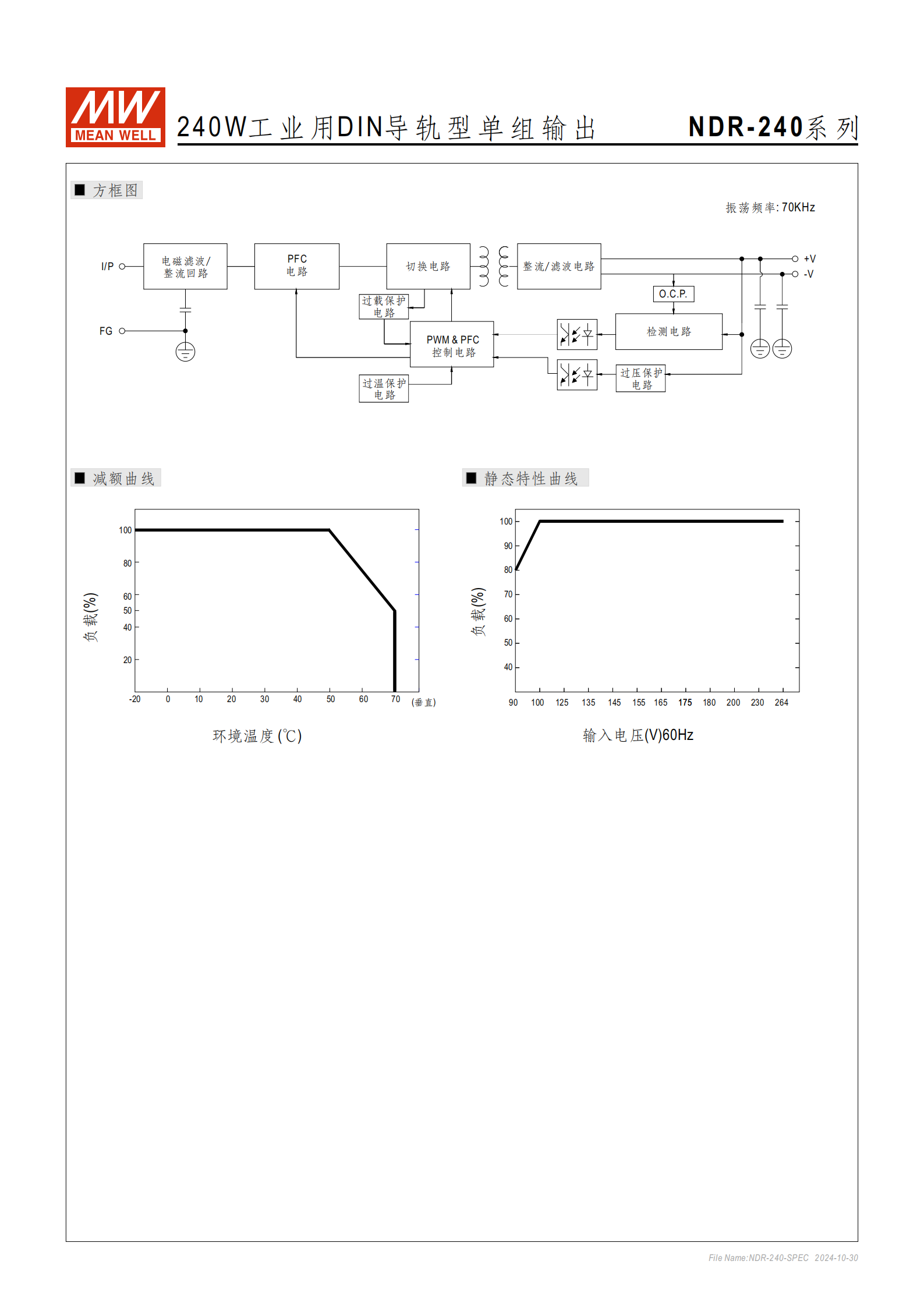

振蕩頻率：70KHz
4. 關鍵問題
問題 1：NDR-240 系列電源的核心適配場景與關鍵安裝要求是什么？
答案：核心適配場景為工業控制系統、半導體制造設備、工廠自動化、機電設備；關鍵安裝要求包括：① 適配導軌型號為 TS-35/7.5 或 TS-35/15；② 全功率加載時，頂部需預留 40mm、底部 20mm、兩側各 5mm 間距，若相鄰設備為熱源，間距需擴大至 15mm；③ 海拔超過 2000 米時，無風扇機型環境溫度需按 3.5℃/1000m 比例下降。
問題 2：NDR-240 系列兩個核心型號（NDR-240-24 和 NDR-240-48）的關鍵輸出參數與效率差異是什么？
答案：① 輸出參數：NDR-240-24 輸出電壓 24V（調整范圍 24~28V），額定電流 10A；NDR-240-48 輸出電壓 48V（調整范圍 48~55V），額定電流 5A；兩者額定功率均為 240W，紋波與噪聲最大均為 150mVp-p，電壓精度均為 ±1.0%；② 效率差異：NDR-240-24 典型效率為 88.5%，NDR-240-48 典型效率更高，達 90%。
問題 3：NDR-240 系列電源具備哪些保護功能，不同保護類型的觸發條件與恢復方式有何區別？
答案：具備過負載、過電壓、過溫度、短路四項核心保護功能，具體區別如下：① 過負載保護：觸發條件為額定輸出功率的 105%~130%，恢復方式為恒流模式，移除負載異常后自動恢復；② 過電壓保護：24V 型號觸發電壓 29~33V，48V 型號 56~65V，自動恢復；③ 過溫度保護：觸發后關斷輸出，需重啟電源才能恢復正常輸出；④ 短路保護：無明確觸發閾值，支持自動恢復
