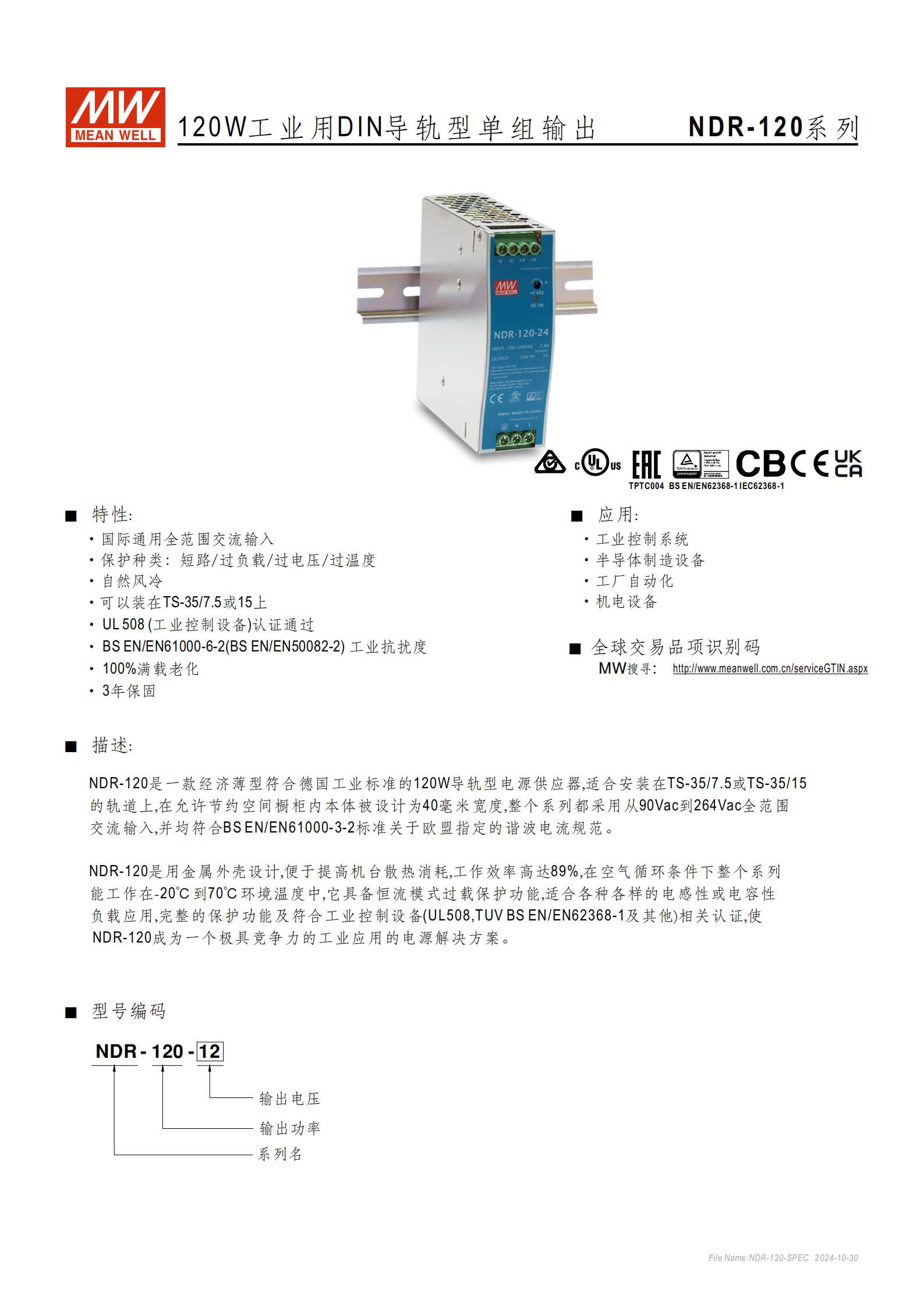

NDR-120 系列是明緯（MEAN WELL）推出的120W 工業用 DIN 導軌型單組輸出電源供應器，具備90-264Vac 全范圍交流輸入（可支持 127-370VDC 直流輸入），輸出電壓分 12V、24V、48V 三檔，工作效率高達89% ，支持安裝在TS-35/7.5 或 TS-35/15 導軌上，機身寬度僅40mm，具備短路 / 過負載 / 過電壓 / 過溫度等完整保護功能，通過 UL508、TUV EN62368-1 等多項認證，工作溫度范圍為 **-20℃~70℃** ，提供3 年保固，適用于工業控制系統、半導體制造設備等工業場景。
品牌與系列：MEAN WELL（明緯）NDR-120 系列
產品類型：120W 工業用 DIN 導軌型單組輸出電源供應器
核心定位：經濟薄型，符合德國工業標準，適用于空間受限的工業場景
保固期限：3 年
應用場景：工業控制系統、半導體制造設備、工廠自動化、機電設備

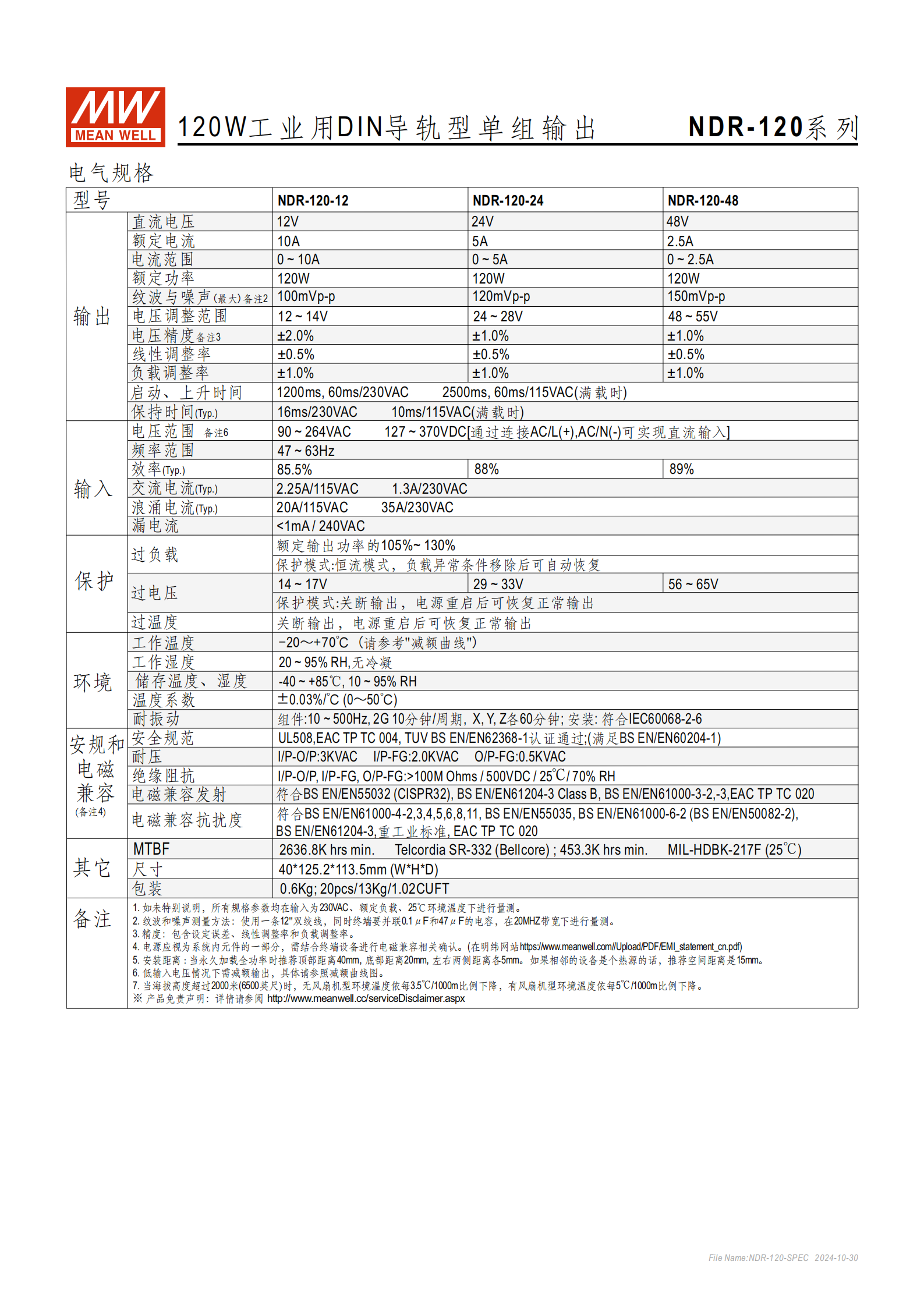

二、核心參數（關鍵數據匯總）
| 類別 | 具體參數 | NDR-120-12 | NDR-120-24 | NDR-120-48 |
|---|---|---|---|---|
| 輸出 | 直流電壓 | 12V（調整范圍 12~14V） | 24V（調整范圍 24~28V） | 48V（調整范圍 48~55V） |
| 額定電流 | 10A | 5A | 2.5A | |
| 額定功率 | 120W | 120W | 120W | |
| 紋波與噪聲（最大） | 100mVp-p | 120mVp-p | 150mVp-p | |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% | |
| 輸入 | 電壓范圍 | 90~264VAC；127~370VDC（直流輸入需連接 AC/L (+)/AC/N (-)） | 同左 | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | 同左 | |
| 效率（典型值） | 85.5% | 88% | 89% | |
| 浪涌電流（典型值） | 20A/115VAC；35A/230VAC | 同左 | 同左 |
三、產品特性
輸入輸出特性：
全范圍交流輸入，支持直流輸入，適配全球工業供電環境
具備恒流模式過載保護，適配電感性 / 電容性負載
線性調整率 ±0.5%，負載調整率 ±1.0%，電壓穩定性高
結構與安裝：

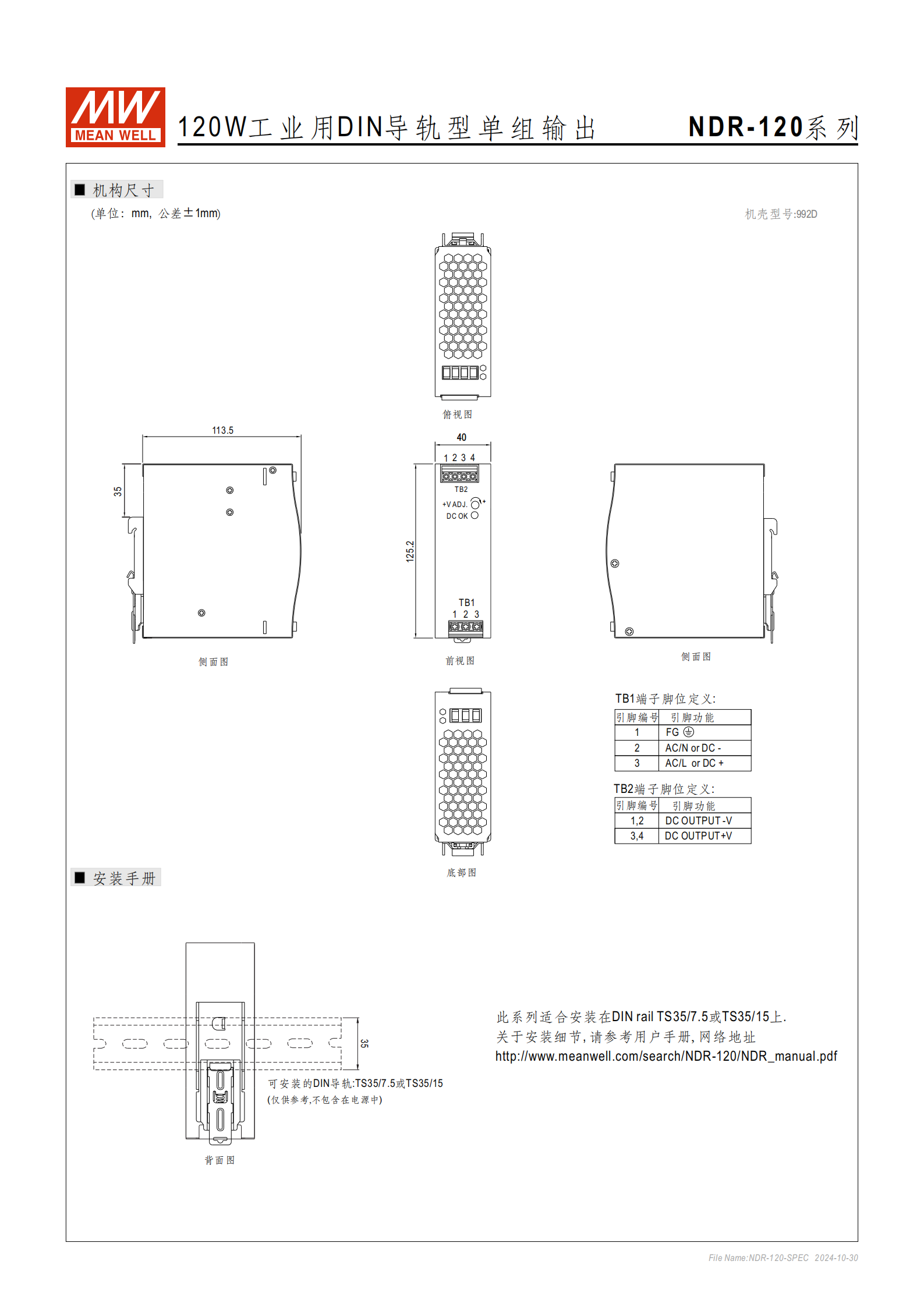

機身尺寸：40125.2113mm（WHD），重量0.6Kg
安裝方式：適配TS-35/7.5 或 TS-35/15 DIN 導軌
安裝距離要求：頂部 40mm、底部 20mm、左右兩側各 5mm；相鄰為熱源時需 15mm 間距
保護功能：
過負載保護：恒流模式，異常移除后自動恢復（觸發閾值：額定輸出功率的 105%~130%）
過電壓保護：14~17V（12V 型號）、29~33V（24V 型號）、56~65V（48V 型號），關斷輸出，重啟恢復
過溫度保護：關斷輸出，重啟恢復
短路保護：完整保護機制
環境適應性：

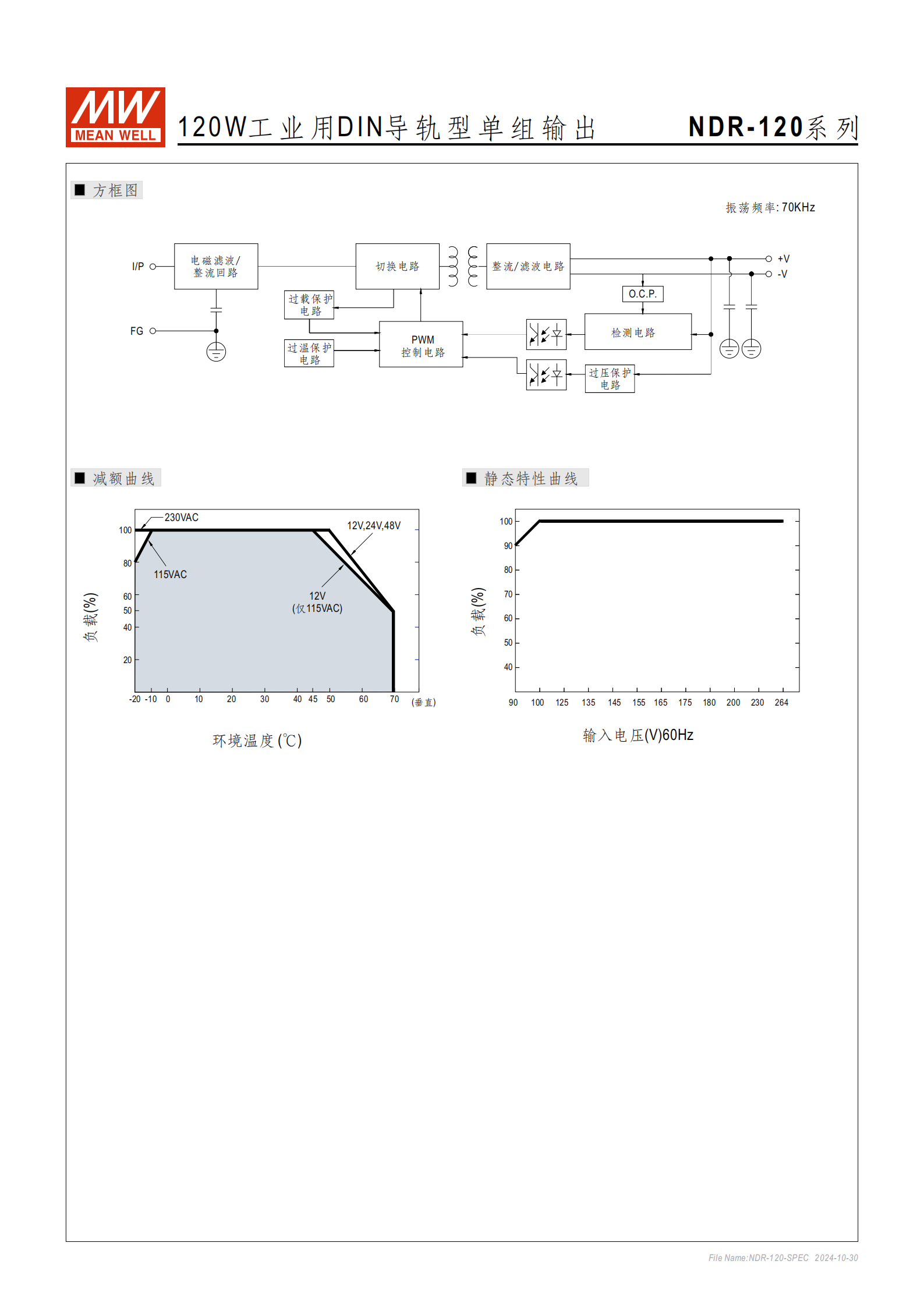

工作溫度：-20℃~70℃（需參考減額曲線）
儲存溫度：-40℃~+85℃
工作濕度：20~95% RH（無冷凝）
耐振動：組件 10~500Hz、2G，X/Y/Z 各 60 分鐘；符合 IEC60068-2-6 標準
四、安規與電磁兼容
安全認證：UL508（工業控制設備）、EAC TP TC 004、TUV EN62368-1，滿足 BS EN/EN60204-1
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、EN61000-6-2（EN50082-2）、BS EN/EN61204-3（重工業標準）、EAC TP TC 020
耐壓與絕緣：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC；絕緣阻抗 > 100M Ohms（500VDC、25℃、70% RH）
五、其他關鍵信息
老化測試：100% 滿載老化
MTBF：最小 2636.8K 小時（Telcordia SR-332 標準）；最小 453.3K 小時（MIL-HDBK-217F 標準，25℃）
啟動 / 上升時間：230VAC 滿載時 1200ms（上升 60ms）；115VAC 滿載時 2500ms（上升 60ms）
保持時間：230VAC 滿載時 16ms；115VAC 滿載時 10ms
4. 關鍵問題
問題 1：NDR-120 系列電源的輸出規格有哪些差異，不同型號適用于什么場景？
答案：該系列包含三個型號，核心差異集中在輸出電壓和電流，具體適配場景如下：
型號 輸出電壓 / 電流 適用場景 NDR-120-12 12V/10A 適用于低電壓、大電流需求的工業控制模塊，如小型傳感器陣列、低壓繼電器驅動 NDR-120-24 24V/5A 工業場景主流規格，適配工廠自動化設備、機電執行器、半導體制造輔助設備 NDR-120-48 48V/2.5A 適用于高電壓、低電流需求的設備，如遠程工業監控終端、大功率工業傳感器
問題 2：NDR-120 系列電源在安裝和環境適應方面有哪些關鍵要求，需注意什么？
答案：關鍵要求及注意事項如下：
安裝適配：僅支持TS-35/7.5 或 TS-35/15 DIN 導軌
空間預留：全功率運行時，頂部需預留 40mm、底部 20mm、左右兩側各 5mm 間距，若相鄰設備為熱源，間距需擴大至 15mm；
環境限制：工作溫度范圍為 - 20℃~70℃，低輸入電壓時需按減額曲線調整輸出；海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃；
濕度要求：工作濕度 20~95% RH（無冷凝），儲存濕度 10~95% RH。
問題 3：NDR-120 系列電源的保護功能和安全認證有哪些，能滿足哪些工業標準？
答案：
保護功能：具備短路保護、過負載保護（恒流模式，自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（關斷輸出，重啟恢復） ，完整覆蓋工業場景常見風險；
安全認證：通過UL508（工業控制設備）、EAC TP TC 004、TUV EN62368-1 認證，滿足 BS EN/EN60204-1 標準；
電磁兼容標準：發射端符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等；抗擾度符合 EN61000-4 系列、EN55035、EN61000-6-2（重工業標準）等，可適應復雜工業電磁環境。
