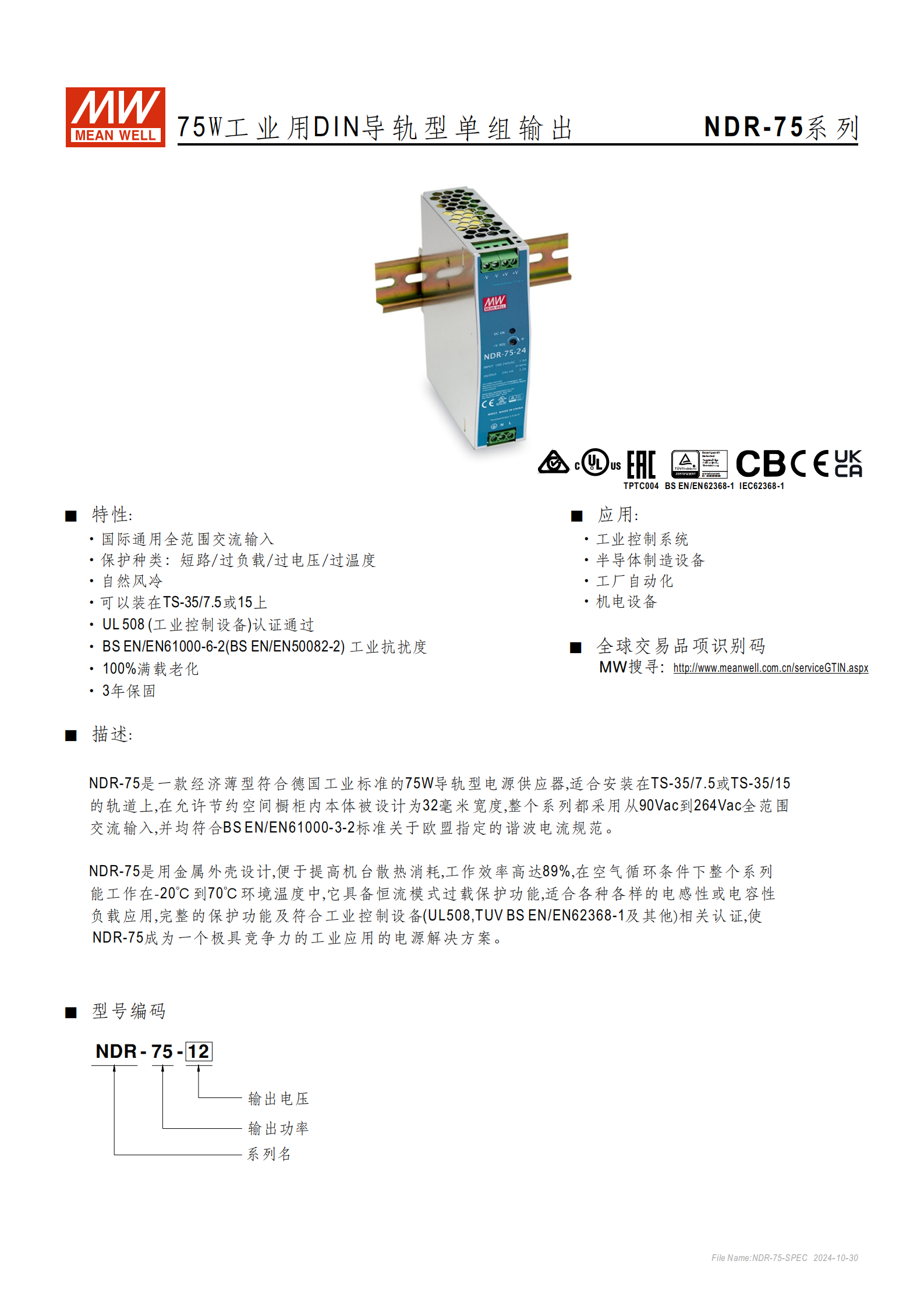

NDR-75 系列是明緯推出的75W 工業用 DIN 導軌型單組輸出電源供應器，支持90~264VAC 全范圍交流輸入（可兼容 127~370VDC 直流輸入），有 12V、24V、48V 三種輸出規格，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，工作溫度范圍 - 20℃~70℃，效率高達 89%，通過 UL508、TUV EN62368-1 等多項認證，機身寬度僅 32mm，可安裝在 TS-35/7.5 或 TS-35/15 導軌上，適用于工業控制系統、半導體制造設備等場景，提供 3 年保固。
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | NDR-75 系列75W 工業用 DIN 導軌型單組輸出電源 |
| 品牌 | MEAN WELL（明緯） |
| 核心設計 | 金屬外殼（提升散熱）、薄型設計（寬度僅32mm） |

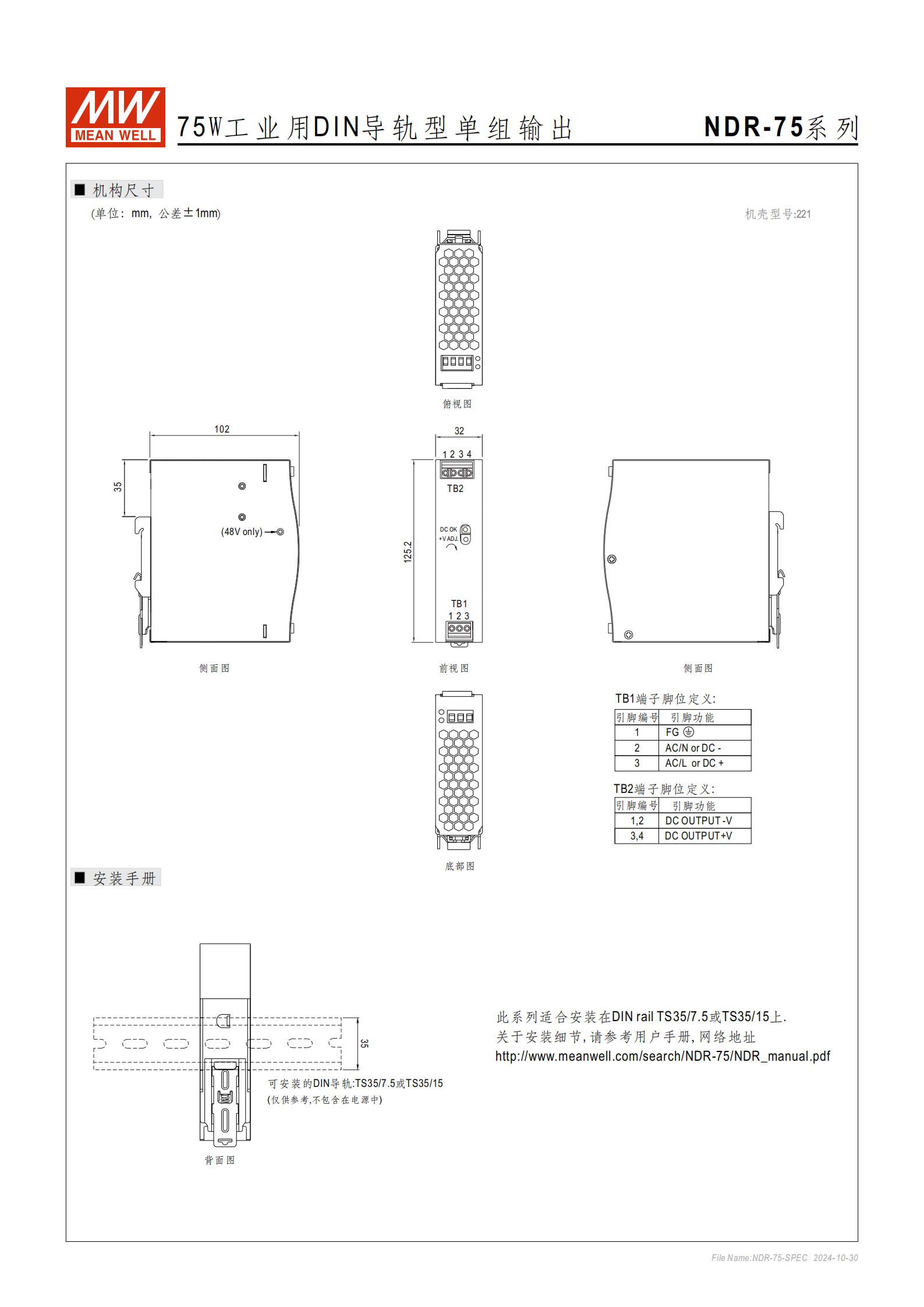

| 安裝方式 | 兼容TS-35/7.5或TS-35/15標準 DIN 導軌 |
| 保固期限 | 3 年 |
| 核心優勢 | 全范圍輸入、多重保護、高工業兼容性、100% 滿載老化 |

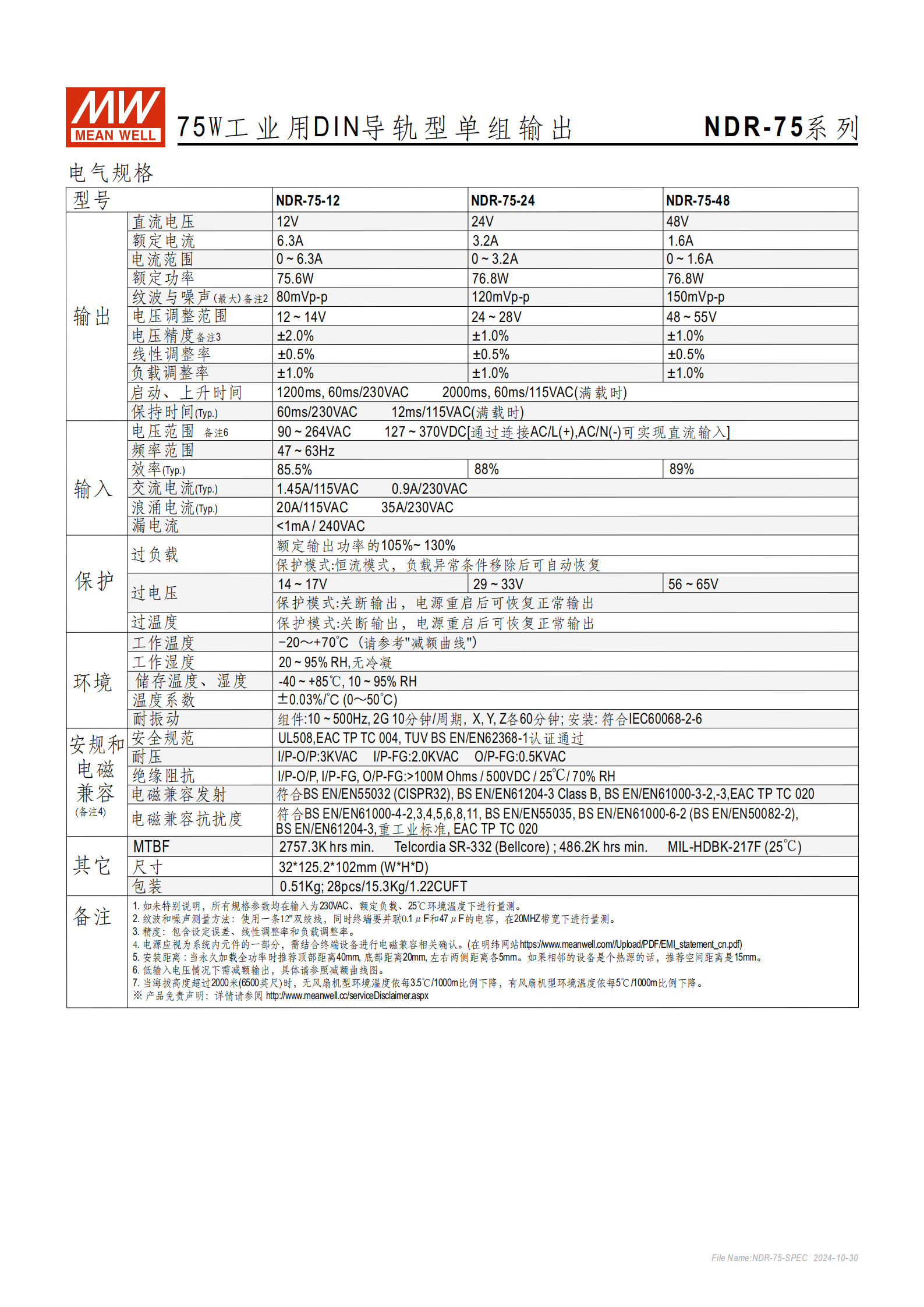

二、電氣規格詳情
（1）輸入?yún)?shù)
電壓范圍：90~264VAC（交流）；127~370VDC（直流，通過 AC/L (+)、AC/N (-) 連接實現）
頻率范圍：47~63Hz
效率（Typ.）：NDR-75-12 為 85.5%，NDR-75-24 為 88%，NDR-75-48 為89%
交流電流（Typ.）：1.45A/115VAC；0.9A/230VAC
浪涌電流（Typ.）：20A/115VAC；35A/230VAC
漏電流：<1mA/240VAC
（2）輸出參數（分型號對比）
| 規格項 | NDR-75-12 | NDR-75-24 | NDR-75-48 |
|---|---|---|---|
| 直流輸出電壓 | 12V（調整范圍 12~14V） | 24V（調整范圍 24~28V） | 48V（調整范圍 48~55V） |
| 額定電流 | 6.3A（范圍 0~6.3A） | 3.2A（范圍 0~3.2A） | 1.6A（范圍 0~1.6A） |
| 額定功率 | 75.6W | 76.8W | 76.8W |
| 紋波與噪聲（最大） | 80mVp-p | 120mVp-p | 150mVp-p |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±1.0% | ±1.0% |
（3）啟動與保持特性
啟動、上升時間：1200ms（230VAC 滿載）、2000ms（115VAC 滿載）；上升時間 60ms/230VAC、60ms/115VAC
保持時間：60ms/230VAC、12ms/115VAC（滿載時）
三、保護功能
過負載保護：觸發條件為額定輸出功率的105%~130%，保護模式為恒流模式，負載異常移除后自動恢復
過電壓保護：觸發電壓 14~17V（12V 型號）、29~33V（24V 型號）、56~65V（48V 型號），保護模式為關斷輸出，電源重啟后恢復
過溫度保護：保護模式為關斷輸出，電源重啟后恢復
短路保護：含完整短路保護機制
四、環境與物理特性

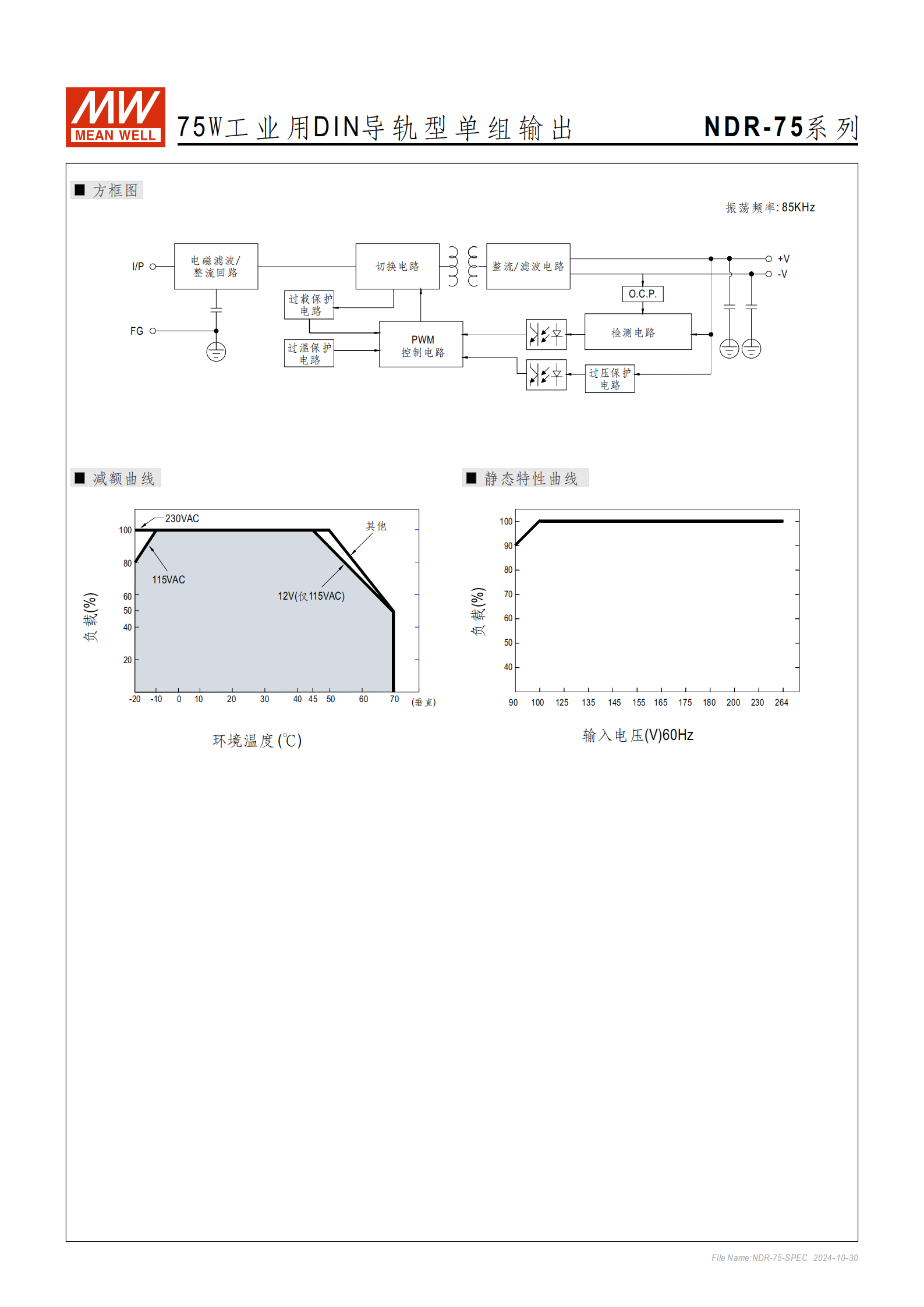

工作溫度：-20~70℃（需參考減額曲線）
工作濕度：20~95%RH（無冷凝）
儲存溫度 / 濕度：-40~85℃；10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：組件 10~500Hz、2G、10 分鐘 / 周期，X、Y、Z 各 60 分鐘；安裝符合 IEC60068-2-6
尺寸（WHD）：32125.2102mm（公差 ±1mm）
包裝：單臺 0.51Kg；28 臺 / 15.3Kg/1.22CUFT
五、認證與電磁兼容
安全規范：通過UL508（工業控制設備）、EAC TP TC 004、TUV EN62368-1認證
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：>100M Ohms/500VDC/25℃/70%RH
電磁兼容發射：符合 EN55032（CISPR32）、EN61204-3 Class B、EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 EN61000-4 系列、EN55035、EN61000-6-2（EN50082-2）、EN61204-3、EAC TP TC 020（重工業標準）
六、應用場景
工業控制系統
半導體制造設備
工廠自動化
機電設備
七、重要備注
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下量測
紋波和噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬
電壓精度包含設定誤差、線性調整率和負載調整率
海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型下降 5℃
永久滿載時推薦安裝距離：頂部 40mm、底部 20mm、兩側各 5mm；相鄰為熱源時需 15mm 間距
4. 關鍵問題
問題 1：NDR-75 系列電源的輸出規格有哪些，核心電氣性能差異是什么？
答案：該系列有 3 種輸出型號，核心差異集中在電壓、電流及紋波噪聲，具體如下：
| 型號 | 輸出電壓（調整范圍） | 額定電流 | 紋波噪聲（最大） | 電壓精度 |
|---|---|---|---|---|
| NDR-75-12 | 12V（12~14V） | 6.3A | 80mVp-p | ±2.0% |
| NDR-75-24 | 24V（24~28V） | 3.2A | 120mVp-p | ±1.0% |
| NDR-75-48 | 48V（48~55V） | 1.6A | 150mVp-p | ±1.0% |
| 三者的線性調整率（±0.5%）和負載調整率（±1.0%）一致，效率隨電壓升高而提升（12V 型號 85.5%，48V 型號 89%）。 |
問題 2：NDR-75 系列電源的安裝要求和環境適應性如何，需注意哪些關鍵限制？
答案：安裝與環境特性如下：
安裝要求：兼容 TS-35/7.5 或 TS-35/15 標準 DIN 導軌，機身寬度 32mm；永久滿載時推薦安裝間距（頂部 40mm、底部 20mm、兩側 5mm，相鄰為熱源時 15mm）。
環境適應性：工作溫度 - 20~70℃（需參考減額曲線），工作濕度 20~95% RH（無冷凝），耐振動符合 IEC60068-2-6 標準。
關鍵限制：海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；低輸入電壓下需按減額曲線調整輸出；直流輸入需通過 AC/L (+)、AC/N (-) 特定連接實現。
問題 3：NDR-75 系列電源的保護機制和工業認證有哪些，能滿足哪些工業場景需求？
答案：
保護機制：具備四重保護 —— 過負載（105%~130% 額定功率，恒流自動恢復）、過電壓（關斷重啟恢復）、過溫度（關斷重啟恢復）、短路保護，適配電感性 / 電容性負載。
工業認證：通過 UL508（工業控制設備）、TUV EN62368-1、EAC TP TC 004 等安全認證，電磁兼容符合 EN55032、EN61000 系列重工業標準，絕緣阻抗 > 100M Ohms，漏電流 < 1mA。
適配場景：因高穩定性、多重保護及工業級認證，可滿足工業控制系統、半導體制造設備、工廠自動化、機電設備等對電源可靠性和抗干擾性要求較高的場景
