1. 一段話總結
MDR-100 系列是 96W 單組輸出導軌型工業電源，具備國際通用全范圍交流輸入、短路 / 過負載 / 過電壓 / 過溫度多重保護，采用 ZCS/ZVS 技術及自然風冷設計，支持 TS-35/7.5 或 TS-35/15 導軌安裝，空載功率損耗 < 1W，LED 電源指示、DC OK 繼電器觸動功能齊全，經過 100% 滿載老化測試且提供 3 年保固；輸出涵蓋 12V、24V、48V 三種規格，額定功率最高 96W，電壓精度 ±1.0%，工作溫度范圍 - 10~+60℃，符合多項國際安規與電磁兼容標準，MTBF 值最高達 2217.8K hrs。
產品類型：96W 單組輸出導軌型工業電源（MDR-100 系列）
核心特性：
電源輸入：國際通用全范圍交流輸入
節能技術：采用 ZCS/ZVS 技術，降低功率損耗，空載功率損耗 < 1W
散熱方式：自然風冷
安裝適配：支持 TS-35/7.5 或 TS-35/15 導軌安裝
測試與保障：100% 滿載老化測試，提供 3 年保固
指示與信號：LED 電源指示，DC OK 繼電器觸動（繼電器觸點最大 30V/1A，阻性負載）

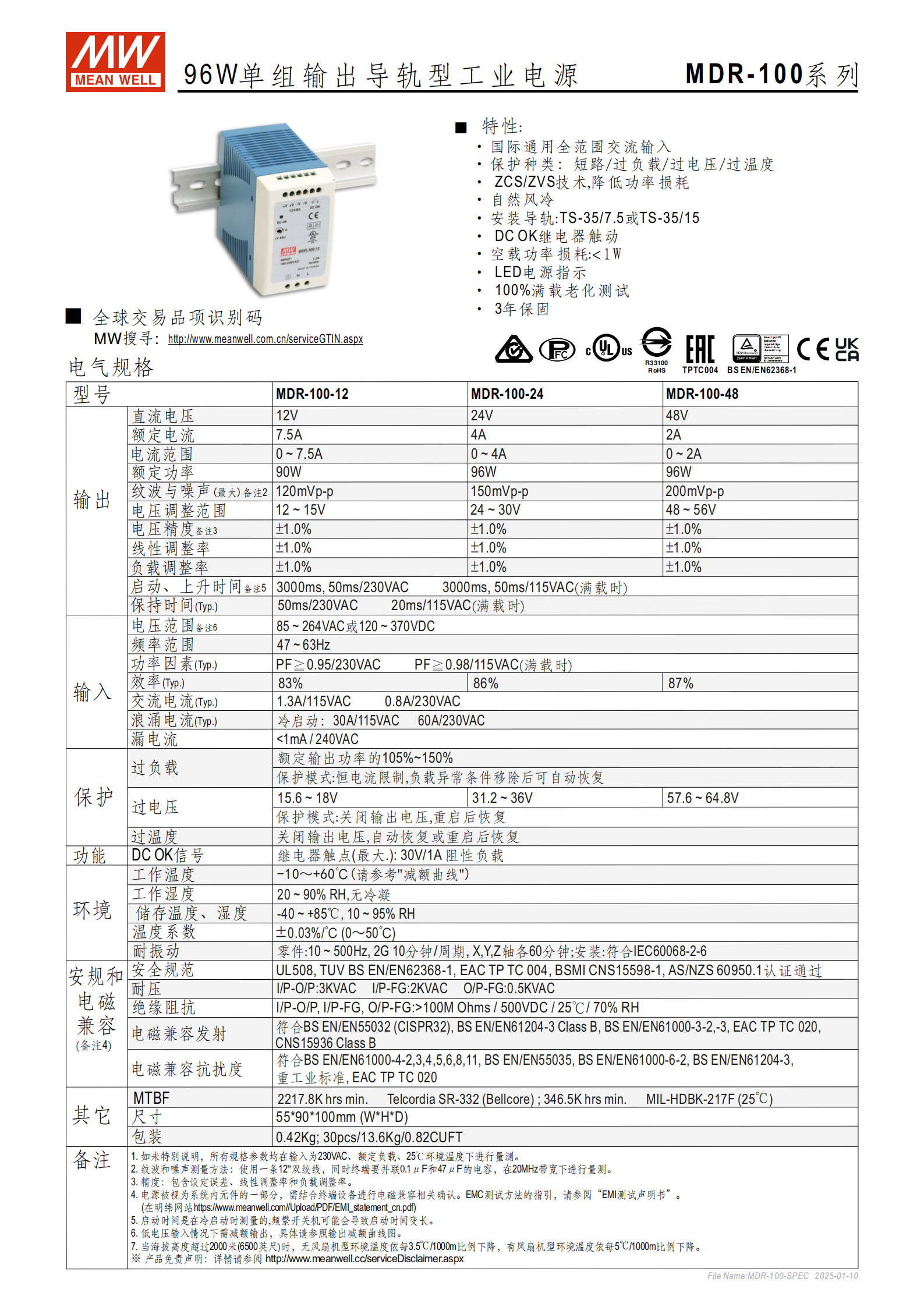

二、核心電氣規格
（1）輸出參數表
| 型號 | MDR-100-12 | MDR-100-24 | MDR-100-48 |
|---|---|---|---|
| 直流電壓 | 12V（調整范圍 12~15V） | 24V（調整范圍 24~30V） | 48V（調整范圍 48~56V） |
| 額定電流 | 7.5A | 4A | 2A |
| 電流范圍 | 0~7.5A | 0~4A | 0~2A |
| 額定功率 | 90W | 96W | 96W |
| 紋波與噪聲（最大） | 120mVp-p | 150mVp-p | 200mVp-p |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±1.0% | ±1.0% | ±1.0% |
| 負載調整率 | ±1.0% | ±1.0% | ±1.0% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC
頻率范圍：47~63Hz
功率因素（Typ.）：PF≧0.95/230VAC、PF≧0.98/115VAC（滿載時）
交流電流（Typ.）：1.3A/115VAC、0.8A/230VAC
浪涌電流（Typ.）：冷啟動 30A/115VAC、60A/230VAC
漏電流：<1mA / 240VAC
（3）啟動與保持時間
啟動時間：3000ms，50ms/230VAC；3000ms，50ms/115VAC（滿載時，冷啟動測量，頻繁開關機可能延長）
保持時間（Typ.）：50ms/230VAC、20ms/115VAC（滿載時）
三、保護功能
| 保護類型 | 保護參數 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~150% | 恒電流限制，負載異常移除后自動恢復 |
| 過電壓 | 15.6~18V（12V 型號）、31.2~36V（24V 型號）、57.6~64.8V（48V 型號） | 關閉輸出電壓，重啟后恢復或自動恢復 |
| 過溫度 | - | 觸發對應保護機制（文檔未明確具體閾值，需結合減額曲線） |
四、環境與物理參數
工作環境：
工作溫度：-10~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存環境：
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：零件 10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝符合 IEC60068-2-6

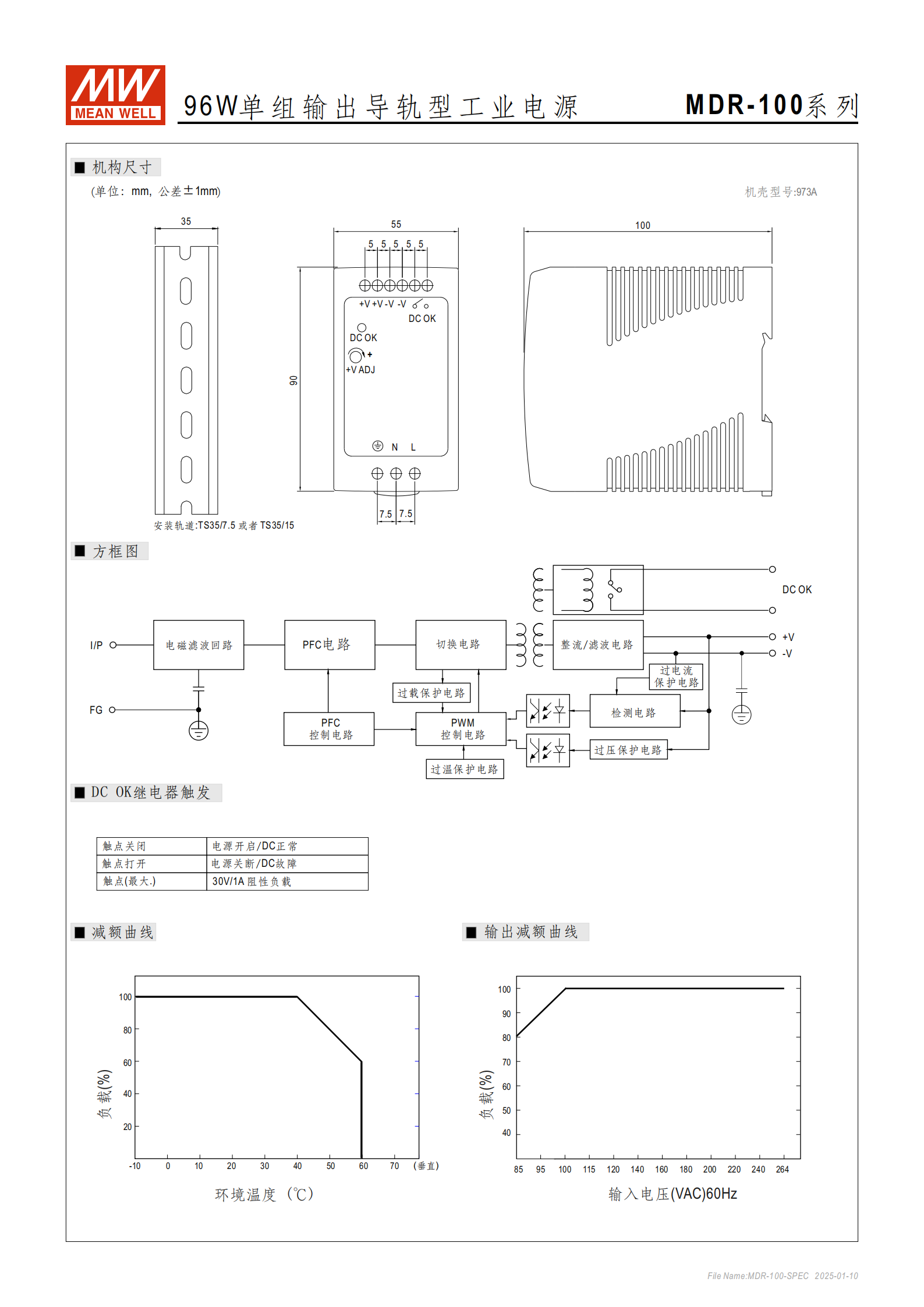

尺寸：5590100mm（WHD）
重量：0.42Kg（單臺），包裝 30pcs/13.6Kg/0.82CUFT
五、安規與電磁兼容
安全規范：UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1、AS/NZS 60950.1（認證通過）
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG:>100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 等標準
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11 等重工業標準
六、可靠性指標
MTBF：2217.8K hrs min.（Telcordia SR-332（Bellcore））；346.5K hrs min.（MIL-HDBK-217F，25℃）
4. 關鍵問題
問題 1：MDR-100 系列工業電源的核心輸出規格有哪些，不同型號的額定電流和額定功率分別是多少？
答案：該系列電源輸出涵蓋 12V、24V、48V 三種直流電壓規格，對應型號及核心參數如下：
| 型號 | 額定電流 | 額定功率 |
|---|---|---|
| MDR-100-12 | 7.5A | 90W |
| MDR-100-24 | 4A | 96W |
| MDR-100-48 | 2A | 96W |
| 電壓調整范圍分別為 12~15V、24~30V、48~56V，電壓精度均為 ±1.0%。 |
問題 2：MDR-100 系列電源具備哪些保護功能，過負載和過電壓保護的關鍵參數及恢復方式是什么？
答案：該系列電源具備短路、過負載、過電壓、過溫度四重保護功能，核心保護參數及恢復方式如下：
過負載保護：觸發閾值為額定輸出功率的 105%~150%，保護模式為恒電流限制，負載異常條件移除后可自動恢復；
過電壓保護：12V 型號觸發閾值 15.6~18V、24V 型號 31.2~36V、48V 型號 57.6~64.8V，保護模式為關閉輸出電壓，重啟后恢復或自動恢復；
過溫度保護：觸發后關閉輸出，需待溫度恢復正常后按對應機制恢復（結合減額曲線）；
短路保護：文檔未明確具體閾值，需遵循產品默認短路保護邏輯（通常為即時切斷輸出，故障排除后恢復）。
問題 3：MDR-100 系列電源的工作環境要求、安規認證及可靠性指標如何？
答案：
工作環境：工作溫度范圍 - 10~+60℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃、儲存濕度 10~95% RH，耐振動符合相關標準；
安規認證：通過 UL508、TUV BS EN/EN62368-1、EAC TP TC 004 等多項國際認證，耐壓、絕緣阻抗均滿足工業級要求，電磁兼容符合 BS EN/EN55032 等標準；
可靠性：MTBF 值最高達 2217.8K hrs（Telcordia SR-332 標準），最低為 346.5K hrs（MIL-HDBK-217F 標準，25℃），具備 3 年保固保障。
