MDR-60 系列 60W 單組輸出導軌型工業電源，支持85~264VAC 或 120~370VDC 國際通用全范圍輸入，包含 MDR-60-5、MDR-60-12、MDR-60-24、MDR-60-48 四種型號，輸出直流電壓分別為 5V、12V、24V、48V，額定功率對應 50W、60W、60W、60W，具備短路 / 過負載 / 過電壓保護功能，采用自然風冷和 TS-35/7.5 或 TS-35/15 導軌安裝，工作溫度范圍 - 20~+70℃，通過多項國際安規認證，空載功率損耗 < 0.75W，提供 3 年保固，適用于工業場景。

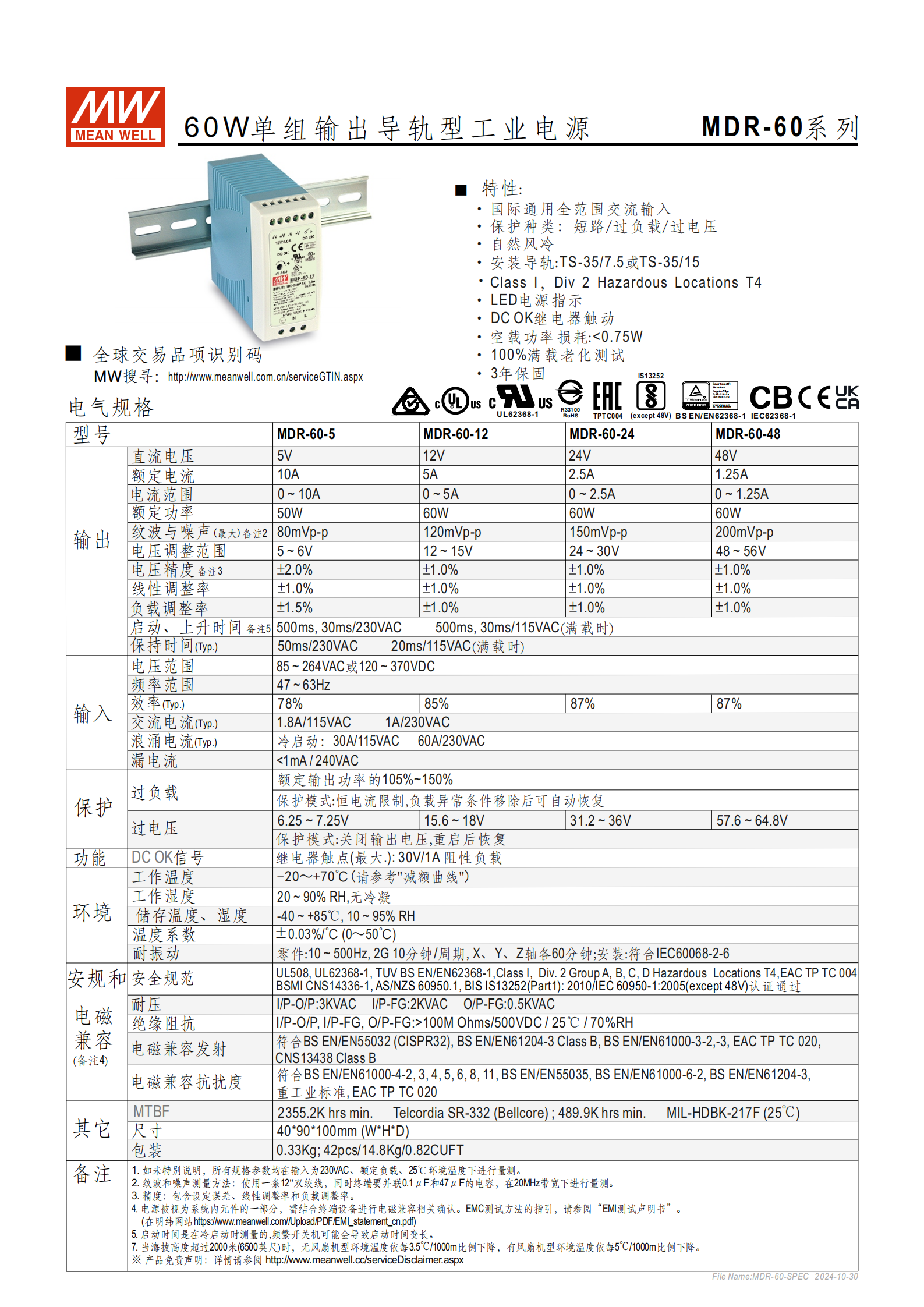

產品名稱：MDR-60 系列 60W 單組輸出導軌型工業電源
核心定位：工業場景專用電源，支持單組直流輸出，具備高兼容性、高可靠性
關鍵特性：
國際通用全范圍交流 / 直流輸入，適配不同地區電力環境
自然風冷設計，無需額外散熱設備，節省安裝空間
支持 TS-35/7.5 或 TS-35/15 標準導軌安裝，安裝便捷
配備 LED 電源指示和 DC OK 繼電器觸動功能，便于狀態監測
100% 滿載老化測試，提供 3 年保固，穩定性有保障
空載功率損耗 < 0.75W，節能性優異
二、核心電氣參數
（1）輸出參數表
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| MDR-60-5 | 5V | 10A | 50W | 80mVp-p | 5~6V | ±2.0% |
| MDR-60-12 | 12V | 5A | 60W | 120mVp-p | 12~15V | ±1.0% |
| MDR-60-24 | 24V | 2.5A | 60W | 150mVp-p | 24~30V | ±1.0% |
| MDR-60-48 | 48V | 1.25A | 60W | 200mVp-p | 48~56V | ±1.0% |
補充輸出參數：
線性調整率：所有型號均為 ±1.0%
負載調整率：MDR-60-5 為 ±1.5%，其余型號為 ±1.0%
啟動 / 上升時間：500ms（啟動）、30ms/230VAC（上升），滿載條件下
保持時間（典型）：50ms/230VAC、20ms/115VAC，滿載條件下
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC
頻率范圍：47~63Hz
效率（典型值）：MDR-60-5 為 78%，MDR-60-12 為 85%，MDR-60-24 和 MDR-60-48 為 87%
交流電流（典型值）：1.8A/115VAC、1A/230VAC
浪涌電流（典型值）：冷啟動 30A/115VAC、60A/230VAC；240VAC 時 < 1mA
漏電流：符合相關標準要求
三、保護功能
過負載保護：觸發條件為額定輸出功率的 105%~150%，保護模式為恒電流限制，負載異常移除后可自動恢復
過電壓保護：保護模式為關閉輸出電壓，重啟設備后恢復
短路保護：具備完善的短路保護機制，保障電源和后端設備安全
DC OK 信號功能：繼電器觸點最大支持 30V/1A 阻性負載，對應電壓區間為 6.25~7.25V（5V 型號）、15.6~18V（12V 型號）、31.2~36V（24V 型號）、57.6~64.8V（48V 型號）；觸點關閉表示電源開啟 / DC 正常，觸點打開表示電源關斷 / DC 故障
四、環境與物理參數
工作環境：
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存環境：
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：零件層面 10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝符合 IEC60068-2-6 標準

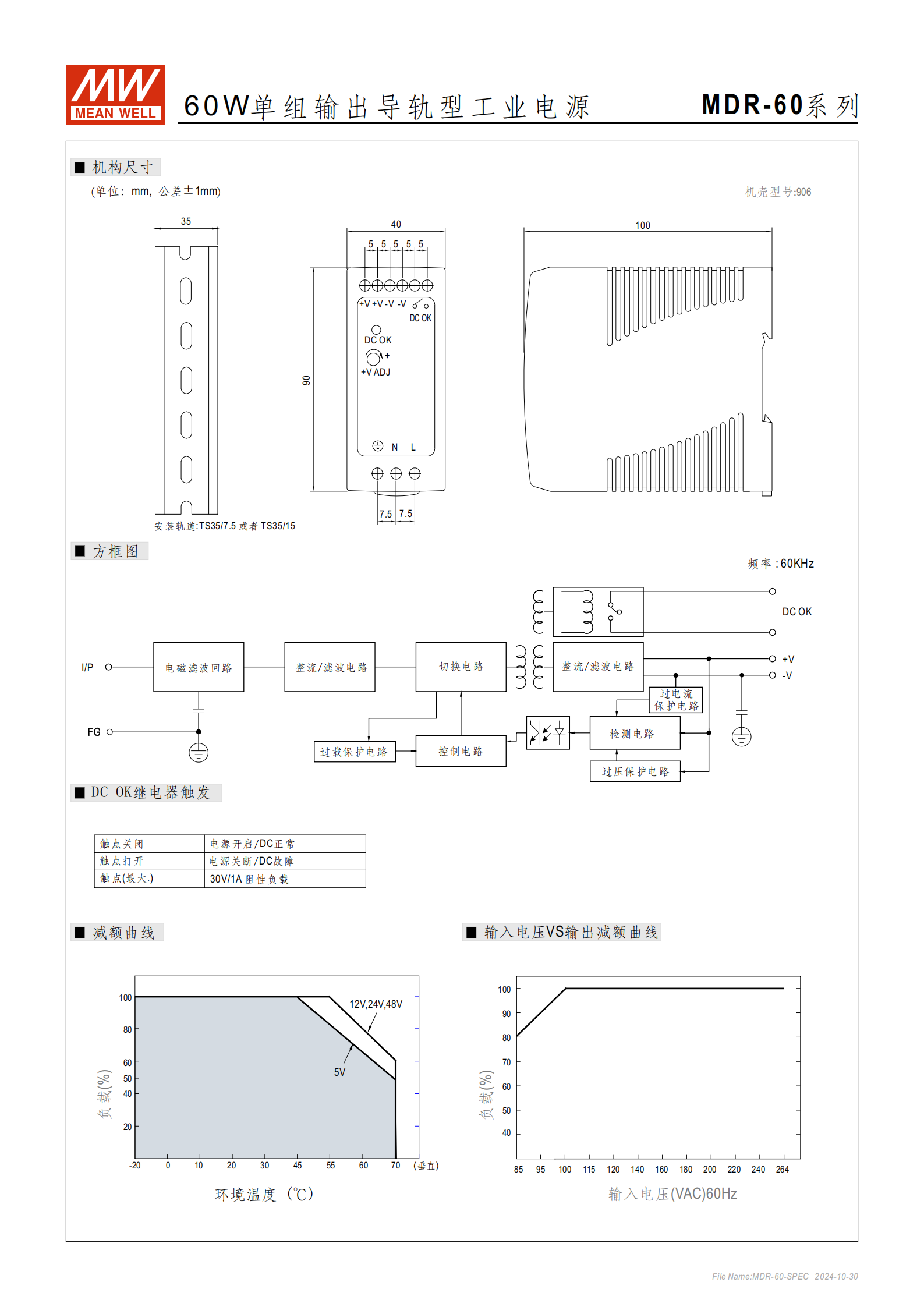

尺寸與包裝：
產品尺寸：4090100mm（WHD），公差 ±1mm
單臺重量：0.33Kg
整箱規格：42pcs / 箱，總重量 14.8Kg，體積 0.82CUFT
五、安規與電磁兼容
安全規范認證：UL508、UL62368-1、TUV BS EN/EN62368-1、Class I, Div. 2 Group A,B,C,D Hazardous Locations T4、EAC TP TC 004、BSMI CNS14336-1、AS/NZS 60950.1、BIS IS13252 (Part1):2010/IEC 60950-1:2005（48V 型號除外）
耐壓性能：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms/500VDC（25℃/70% RH 條件下）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032 (CISPR32)、BS EN/EN61204-3 Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020、CNS13438 Class B
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、BS EN/EN61000-6-2、BS EN/EN61204-3、重工業標準、EAC TP TC 020
六、其他關鍵參數
MTBF（平均無故障時間）：最小 2355.2K hrs（Telcordia SR-332 標準）；最小 489.9K hrs（MIL-HDBK-217F 標準，25℃環境）
特殊說明：
所有規格參數默認在 230VAC 輸入、額定負載、25℃環境溫度下量測（未特別說明時）
紋波和噪聲測量需使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下進行
電壓精度包含設定誤差、線性調整率和負載調整率
海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
4. 關鍵問題
問題 1：MDR-60 系列電源的不同型號在輸出電壓、額定電流和額定功率上有何區別？適用于哪些不同功率需求的場景？
答案：該系列包含 4 種型號，核心輸出參數差異如下表所示；MDR-60-5（50W）適用于低電壓、大電流的小型工業控制模塊，MDR-60-12/24/48（均為 60W）分別適配 12V、24V、48V 電壓需求的工業設備，如傳感器、執行器、小型 PLC 等，可根據后端設備的電壓和電流需求選擇對應型號。
| 型號 | 直流電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| MDR-60-5 | 5V | 10A | 50W |
| MDR-60-12 | 12V | 5A | 60W |
| MDR-60-24 | 24V | 2.5A | 60W |
| MDR-60-48 | 48V | 1.25A | 60W |
問題 2：MDR-60 系列電源具備哪些保護功能和安全認證？在工業危險環境中是否適用？
答案：保護功能方面，具備短路保護、過負載保護（105%~150% 額定功率觸發，恒流限制 + 自動恢復）、過電壓保護（關閉輸出 + 重啟恢復） ，同時配備 DC OK 信號監測功能；安全認證涵蓋 UL508、UL62368-1、TUV BS EN/EN62368-1 等多項國際標準，且通過Class I, Div. 2 Hazardous Locations T4 認證，適用于 Group A、B、C、D 類危險環境，滿足工業危險場景的安全使用要求。
問題 3：MDR-60 系列電源的工作環境限制和安裝要求是什么？高海拔場景下使用需注意什么？
答案：工作環境限制：溫度范圍 - 20~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃、濕度 10~95% RH；安裝要求：采用TS-35/7.5 或 TS-35/15 標準導軌 安裝，產品尺寸 4090100mm（WHD），需預留足夠散熱空間；高海拔使用注意：海拔超過 2000 米（6500 英尺）時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型每升高 1000 米下降 5℃ ，需根據實際海拔調整使用環境溫度，避免電源過熱。
